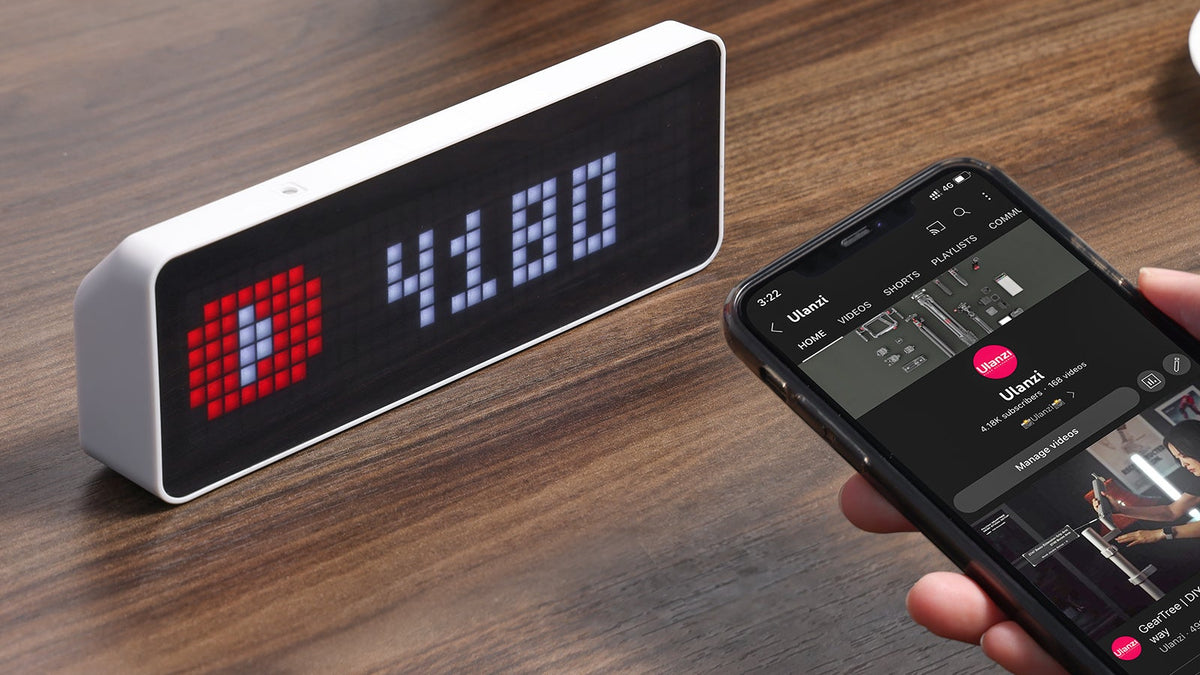

Die Ulanzi TC001 Smart Pixel Clock ist eine kleine Tischuhr mit einer Matrix aus 8 × 32 farbigen LEDs, gebaut vom chinesischen Zubehörhersteller Ulanzi. Im Inneren arbeitet ein gewöhnlicher ESP32 mit USB-Seriell-Wandler, dazu kommen Akku, Summer, drei Tasten, Echtzeituhr sowie Sensoren für Licht, Temperatur und Luftfeuchte. Ab Werk zeigt sie Uhrzeit, Datum, Follower-Zahlen und einen Pomodoro-Timer. Interessant wird sie durch freie Firmware wie AWTRIX, ESPHome oder eigenen Code: Dann wird sie zur Anzeige für Home Assistant, Benachrichtigungen oder beliebige Daten aus dem Netz. Weil sich der ESP32 einfach über USB-C flashen lässt, ist sie auch ein fertiges Gehäuse mit Display für eigene ESP32-Projekte.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

Hersteller: Ulanzi (Shenzhen)
Modell: TC001 Smart Pixel Clock (Nachfolger: TC002 mit 52 × 16 Pixeln)
Mikrocontroller: ESP32-WROOM-32D (ESP32-D0WD), 4 oder 8 MB Flash je nach Gerät
USB: USB-C mit CH340-Seriell-Wandler (Laden und Flashen)
Anzeige: 8 × 32 = 256 RGB-LEDs WS2812B-Mini, Daten an GPIO32, Schlangenlinie
Sensoren: SHT3x Temperatur/Luftfeuchte (I²C 0x44, misst durch Eigenwärme etwas zu hoch), Fotowiderstand GL5516 an GPIO35
Echtzeituhr: DS1307 (I²C 0x68), I²C an GPIO21 (SDA) / GPIO22 (SCL)
Bedienung: 3 Tasten (GPIO26, GPIO27, GPIO14, aktiv low), Summer an GPIO15
Akku: 4400 mAh, bis ca. 5 h Laufzeit, Spannung messbar an GPIO34
Leistung: 3 W, 3,7 V
Maße / Gewicht: 200,6 × 70,3 × 31,9 mm, 283 g
Preis: ca. 46 USD (Herstellershop ulanzi.com, Stand 10/2026)

Ulanzi TC001 – ProduktseiteLink-Status: Unbekannt · AWTRIX NG – GitHubLink-Status: OK · TC001 – Hardware-DokuLink-Status: OK

Was man damit machen kann

Original-Firmware: Uhr, Datum, Follower-Zähler (YouTube, Bilibili, Weibo), Pomodoro-Timer, Laufschrift; Steuerung per Ulanzi-App. Enthält zusätzlich einen AWTRIX-2-Simulator für einen AWTRIX-Host.
AWTRIX 3: die bekannteste freie Firmware. Kein Cloud-Zwang, Steuerung per MQTT und HTTP, Home-Assistant-Discovery, Benachrichtigungen, eigene „Apps“ (Anzeigeseiten), animierte Icons, Melodien (RTTTL), Einstellungen am Gerät. Die Entwicklung ist beendet, das Repo archiviert.
AWTRIX NG: Nachfolger von AWTRIX 3, neu geschrieben. Skripte in Berry laufen direkt auf der Uhr (Daten aus dem Netz holen, MQTT, Modbus), Effekte, Diagramme, Art-Net, Installation im Browser. Läuft auf TC001, TC002 und Eigenbauten mit ESP32/ESP32-S3.
ESPHome (EspHoMaTriX v2): Uhr als ESPHome-Gerät direkt in Home Assistant; Lichtsensor und Akku werden laut Projekt nur eingeschränkt unterstützt.
Eigene Firmware: Arduino IDE, PlatformIO oder ESP-IDF; die Pinbelegung ist von der Community dokumentiert. Damit wird die Uhr zum fertigen ESP32-Gehäuse mit LED-Matrix, Akku und Tasten.
WLED: ein fertiges WLED-Image speziell für die TC001 habe ich nicht gefunden; Umweg: WLED sendet per Art-Net/DMX an AWTRIX.
Wichtig vorher: Original-Firmware mit esptool sichern (gesamter Flash, 4 oder 8 MB), sonst gibt es keinen Weg zurück außer dem Update-Paket von Ulanzi.

Lizenz

Lizenz Hardware: nicht offen; Pinbelegung und Bauteile von der Community dokumentiert (rroels/ulanzi_tc001_hardware)
Lizenz Software/Firmware: Original-Firmware (Ulanzi): keine Lizenz angegeben, Quellcode nicht veröffentlicht; AWTRIX 3 CC BY-NC-SA 4.0; AWTRIX NG PolyForm Noncommercial 1.0.0; EspHoMaTriX v2 MIT; ESPHome GPLv3/MIT
