Die vorliegende Platine ermöglicht es alle Pins des Arduino mit schraubkontakten zu belegen. Sie ist durchgeschleift, so dass noch eine weitere Erweiterungsplatine aufgesteckt werden kann. Der Resettaster und einwenig Platz zum Auflöten von Bauteilen runden das Bild ab. Sonst bietet die Platine, neben einer LED am Pin 13, keine weiteren Funktionen.
Fakten
- 28 Schraubkontakte
- 28 Steckkontakte
- 1 Reset Taster
- 1 LED an D13
Anwendungsbereiche
- Zum schnellen Prototyping
- Wenn nur Kabel und keine steckkontakte für Verbindungen vorhanden sind.
Ansichten

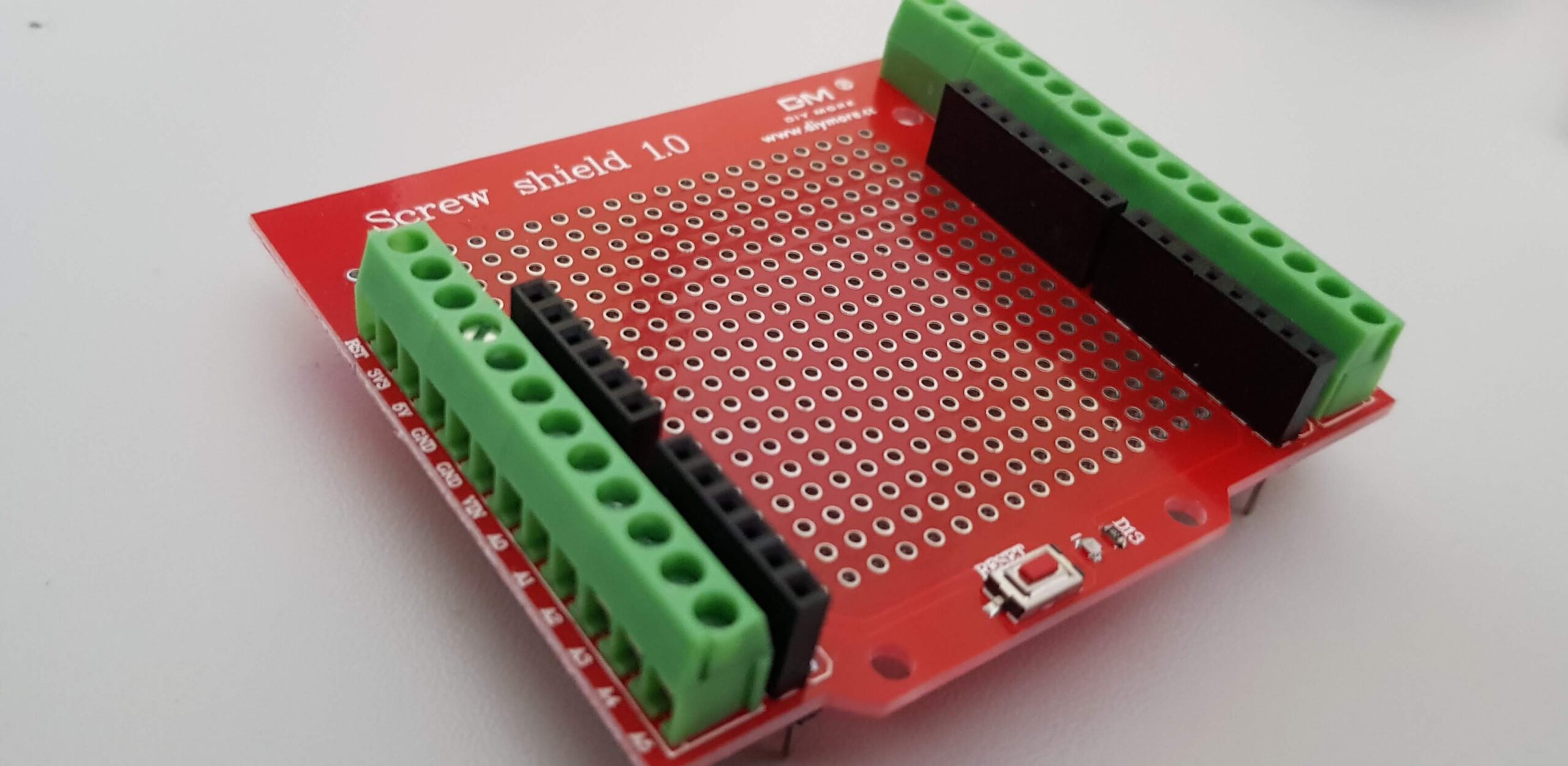

Schraubklemmen Platine von oben
Schraubklemmen Platine von unten
Programmierung
Zu programmieren ist hier nichts 😉
Probleme
Schraubkontakte verdrehen sich leicht
Beim reindrehen der Schraubkontakte mit Gefühl vorgehen, da diese sonst relativ sich auf der Platine verdrehen.
Fazit
Kürzester Bericht ever. Platine tut was sie soll. Mängel der Schraubkontakte liegt nicht an der Platine selbst, das Problem besteht überall. Weiterhin gibt es im Netz verschiednene Varianten, die aber im Grunde die gleich Funktionalität ermöglichen.
