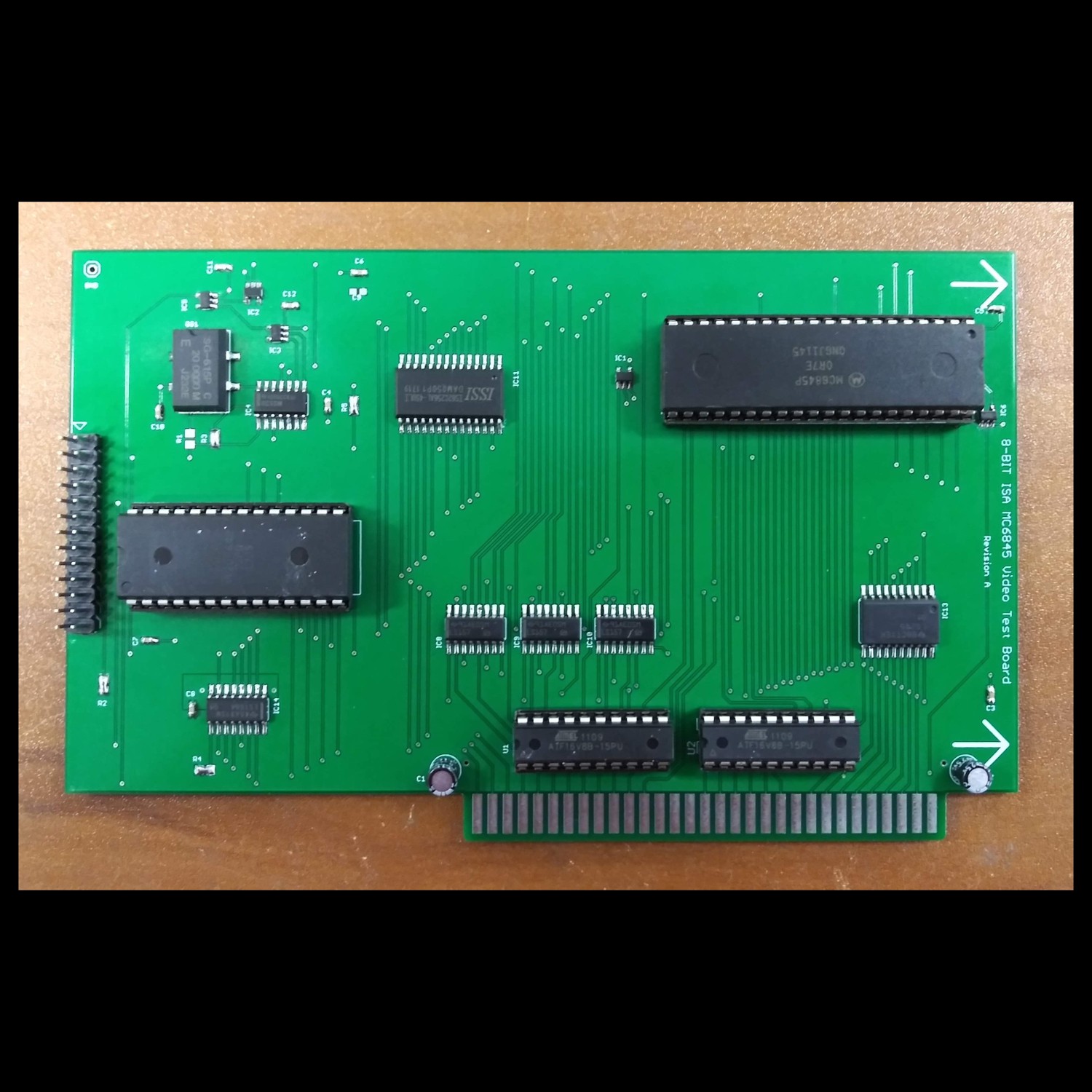

Versuchsreihe für eine von Grund auf neu entworfene 8-Bit-ISA-Videokarte um den MC6845, die MDA/CGA-Verhalten mit moderner Ausgabe (VGA, LCD, DVI) verbinden soll. Erreicht wurde ein 40×35-Textmodus mit 8×16-Font auf VGA. Ein ausführlicher Beitrag ist in Arbeit.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

• Inspiriert von Don Lancasters „The Cheap Video Cookbook“
• Mehrere Teilplatinen: 6845-Speicher-, IO-, ROM- und VGA-Board
• VGA-Ausgabe 640×480 @ 60 Hz nachgewiesen
• Seit 2019 keine neuen Logs – kein fertiges Produkt
• Standards: MDA, CGA
• Bus: ISA 8 Bit
• Basis: Motorola MC6845 CRTC, PLD-Logik (6845-PLD), Versuchsplatinen für Speicher/IO
• Ausgang: VGA (640×480 @ 60 Hz erreicht), geplant TFT-LCD und DVI
• Status: Experiment/Prototyp – letztes Log 22.10.2019 („I’ve Got VGA Output!!“), Projekt als „ongoing“ markiert
• Bezug: Schaltplan-PDFs und PLD-Dateien auf Hackaday.io; keine Gerber, kein Shop
• Lizenz Hardware: offen, nicht-kommerziell: CC BY-NC 4.0 (laut Projektseite für Schaltplan-PDFs und 6845-PLD.zip; keine LICENSE-Datei, kein Repo)
• Lizenz Software: offen, nicht-kommerziell: CC BY-NC 4.0 für PLD-Dateien (Projektseite); display.asm ohne eigene Angabe
