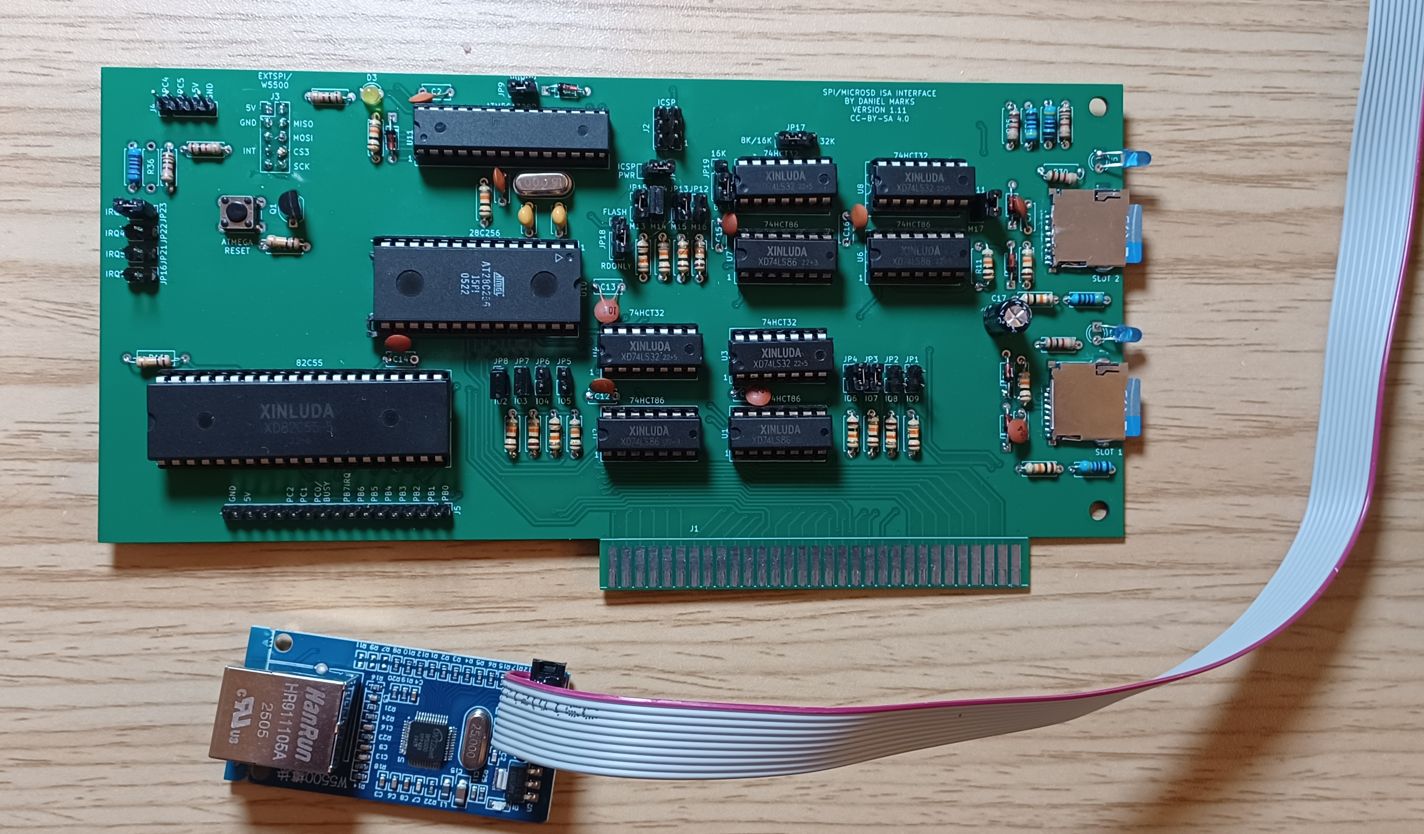

Eine einfache ISA-Karte, die zwei SD-Karten als Massenspeicher im PC bereitstellt. Gebaut ist sie nur aus gängigen Bauteilen, als Bonus gibt es einen Ethernet-Anschluss über ein W5500-Modul. Ein ausführlicher Beitrag ist in Arbeit.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

• Bezeichnung: PC Storage Interface (ISACard) von profdc9
• Funktion: zwei SD-Karten als Laufwerke, als ganze Karte oder als Image-Datei auf FAT16/32
• Aufbau: ATmega328P über 8255 am ISA-Bus, 74HCT-Logik, EEPROM 28C64B/27C128/28C256
• BIOS: angepasstes XT-IDE Universal BIOS mit SD-Treiber
• Optional: Ethernet über Wiznet-W5500-Modul mit Packet-Driver für DOS
• Lizenz: GPL 2.0 (Software), CC BY-SA 4.0 (Schaltplan und Platine)
• Lizenz Software/Firmware: GPL-2.0 (Teile aus dem XT-IDE Universal BIOS), sonst laut Autor oft zlib
• Lizenz Hardware: Schaltplan und Platinenlayout CC BY-SA 4.0

ISACard – Projekt auf GitHub●Link-Status: OK
