Die Karte wurde bei den späten AT Board für die Mouse und USB Schnittstelle verwendet. Besonders ASUS und PCChips hat diese Art verwendet. Sie kann als Vorläufer des ATX Anschlusses gesehen werden, erstmals versuchte man einheitliche Anschlusskarten herzustellen.

Link zum Projekt

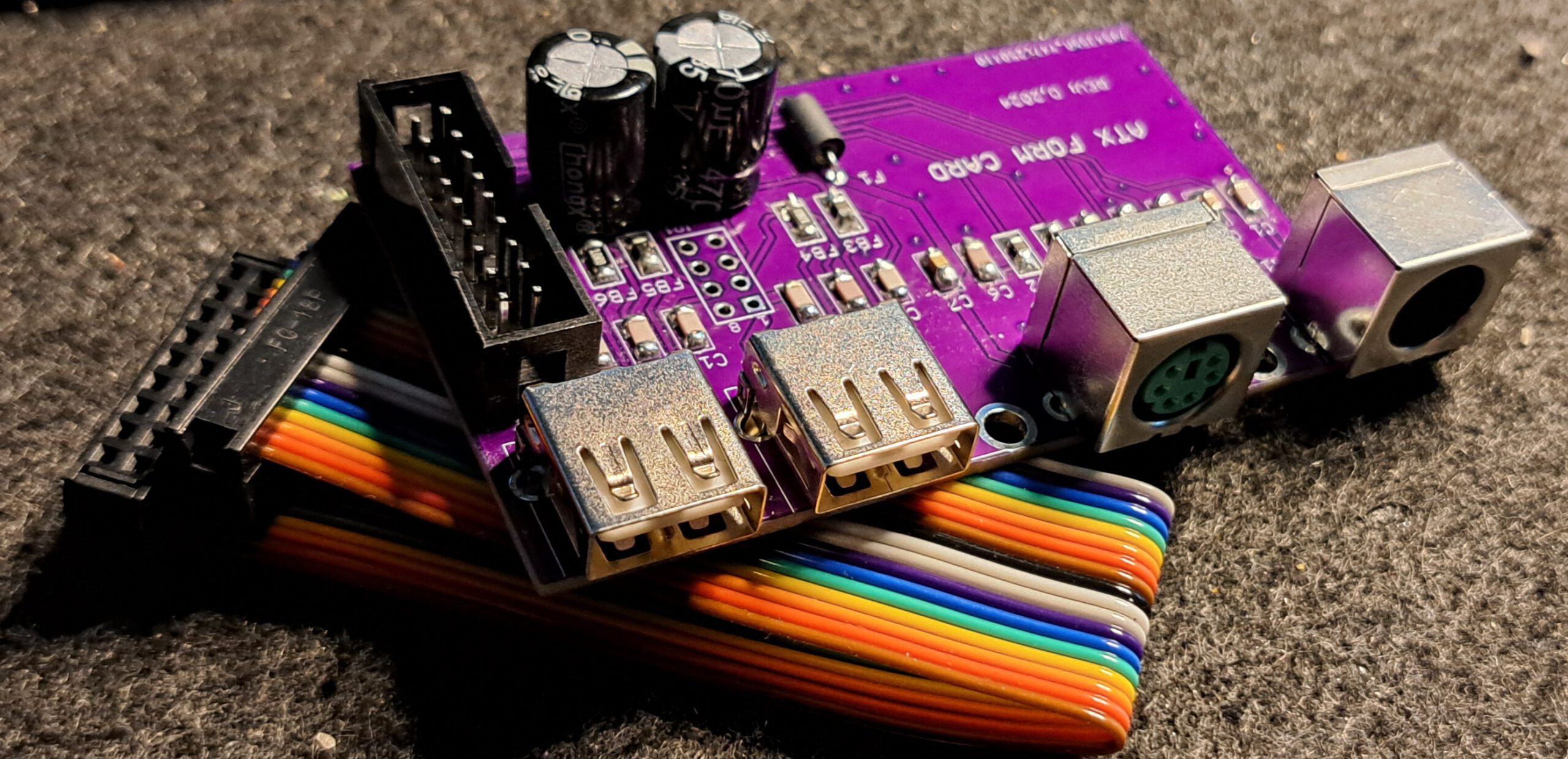

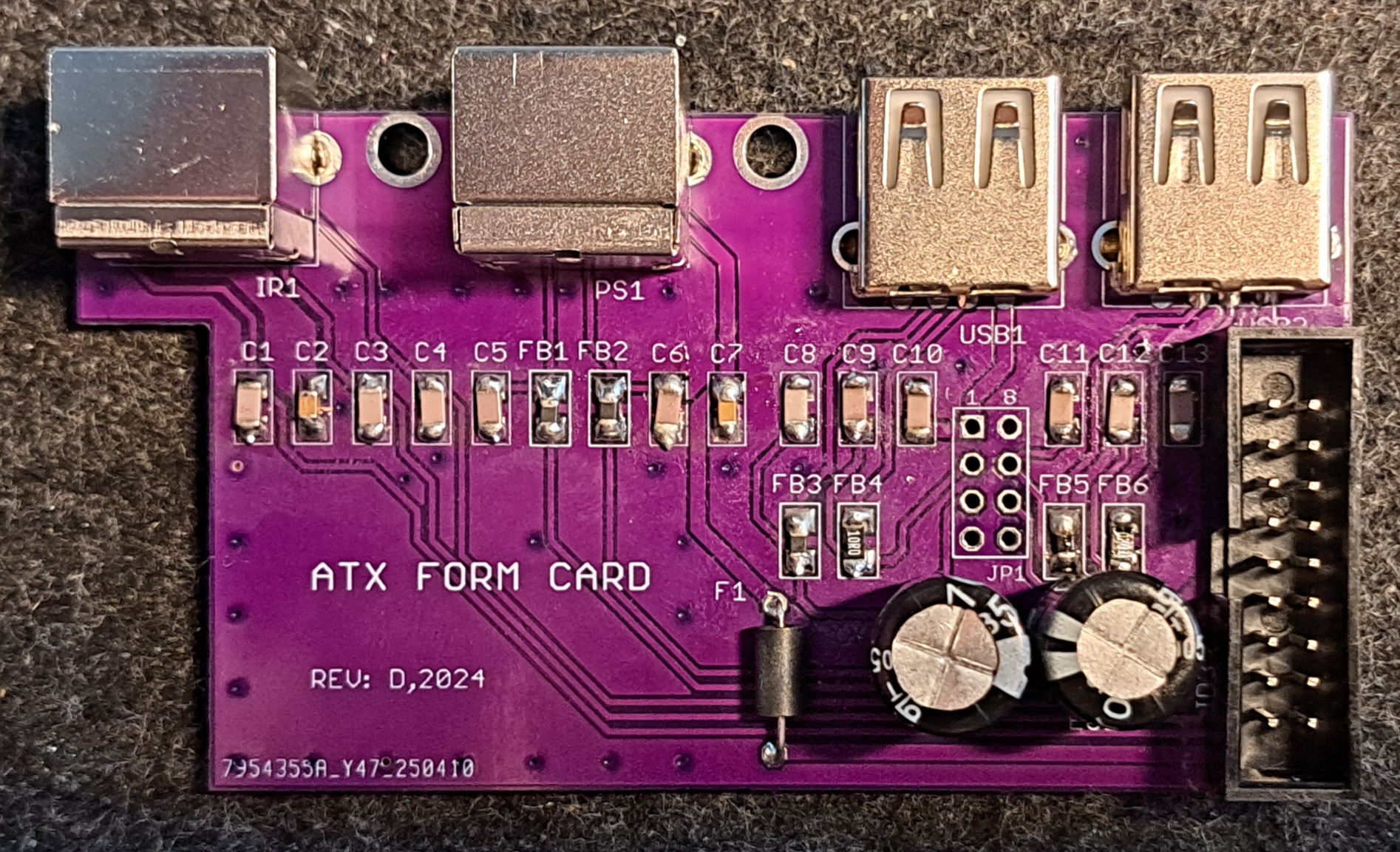

Ansichten

Fakten

ATX Form Card war eine kurzer zwischen Schritt vom AT zum ATX.
Die Hersteller wollten genormte Schnittstellen um Kosten zu spare.
Nur noch ein großer Pfosten Stecker auf dem Board über den USB, IRDA und PS/2 abgedeckt wurden.
Bis auf ein paar Bauteile zum Entstören wird hier nicht viel benötigt.

Schaltpläne

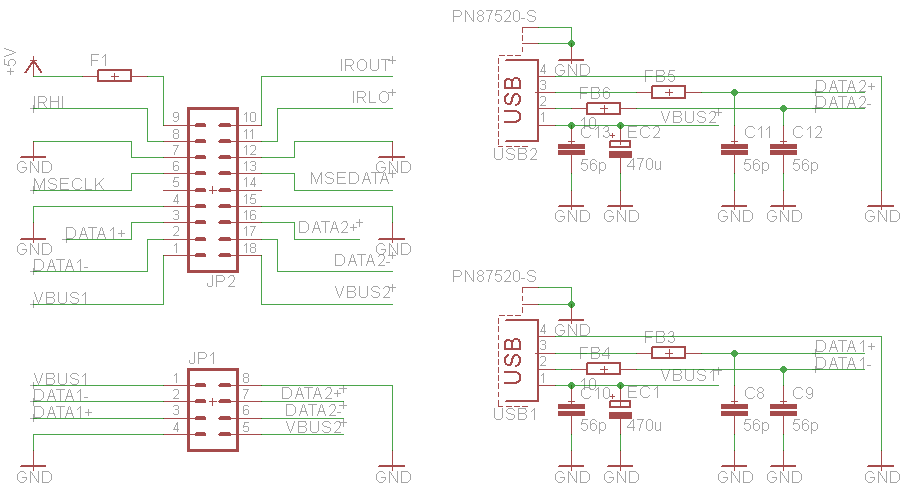

ATX Form Card – Schaltplan Quelle: https://patoelektronika.blogspot.com/2024/10/atx-form-card.html

Dokumentation

Zusammenbau

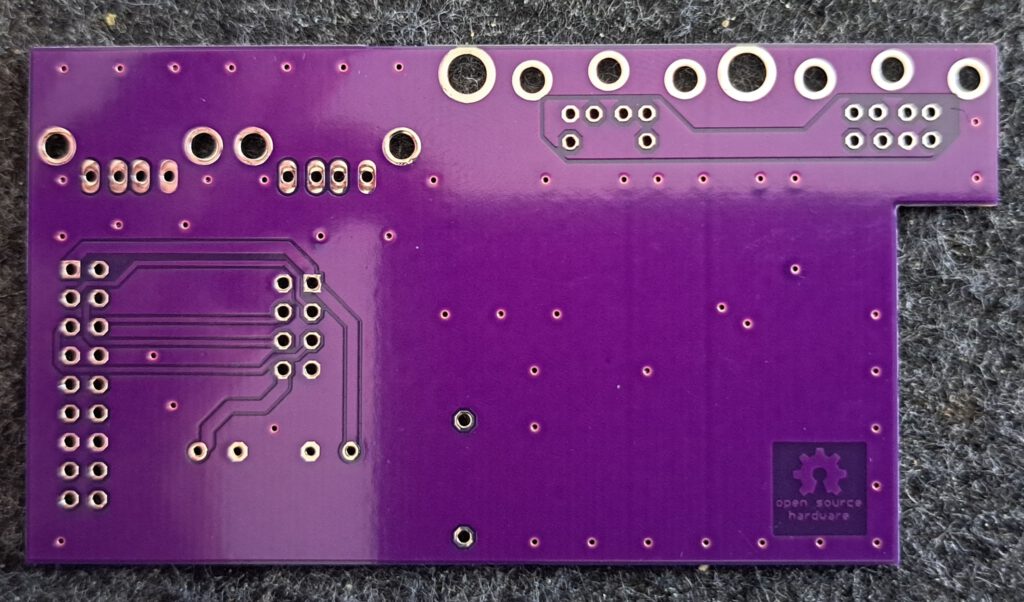

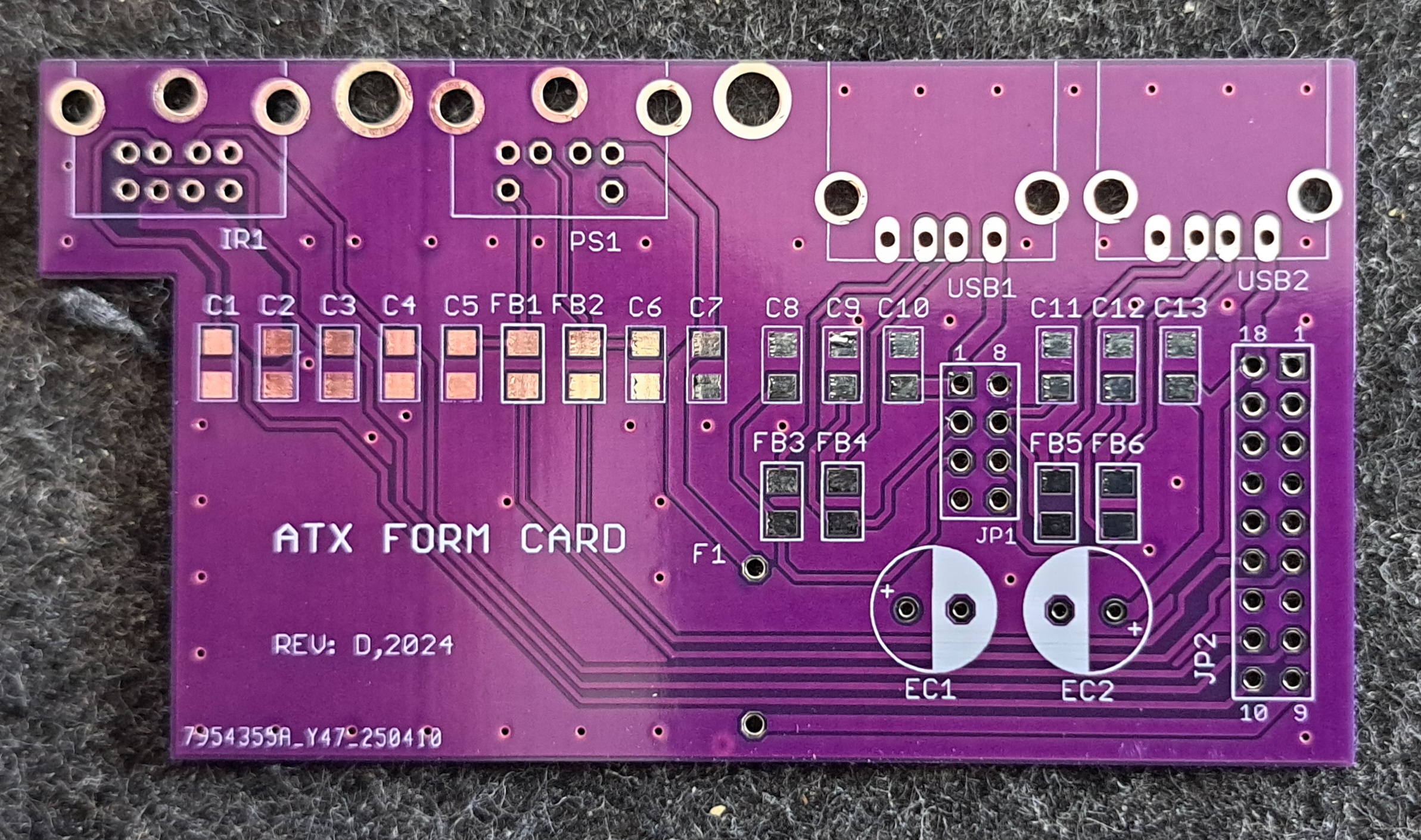

Platine

Beschreibung	Wert
Gerber vorhanden	Ja
Gerberdatei	LINK
Bestellt wo	JLCPCB
Stück	20
Preis	25€ inclusive Versand und Steuern
Besonderheiten	Leedfree, Farbe Lila

Daten zur Platinen Bestellung

Hier Konserviert die Gerberdateien, bitte auf der original Seite schauen ob es etwas neueres gibt.

atx_form_card_gerber Herunterladen

Bauteile

Die Bauteile habe ich beim XXXXX bestellt der Preis für NN Einheiten lag bei ca. YYY€.

Bauteil	Größe	Anzahl	Beschreibung	Preis €	WE
C1, C3-C6, C8-C13	0, 50V, 1206	11	Kondensator SMD	0,66	E
C2,C7	1uf, 50V, 1206	2	Kondensator SMD	0,6	E
EC1,EC2	470uF 10V, TH	2	Kondensator Elektrolyt duchloch	0,48	E
F1	RH356008	1	Feritkern 36 60 08	0,02	E
FB4,FB6	10Ohm, 1206	2	Widerstand	0,04	E
FB1, FB2, FB3, FB5	600, 1206	4	Ferrite Kern 600 OHM 25% BLM31PG601SN1L		E
PS1	6 Pin		Din rund klein, 6 Pin PS/2 grün	0,33	E
IR1	8 Pin		Din rund klein, 8 Pin, schwarz	0,16	E
JP2	2x9Pins(18P)	1	Pinheader, 2x 9	0,16	E
JP2	2x9Pins(18P)		(optional) IDC Buchse 2×9	0,20	E
	2×9 Pins (18P)	2	Pich Stecker, Flachbandkabel	0,34	E
	2c9Pins (18P)		Flachband Kabel	0,23	E
			Summe	3,06€

Bauteileliste

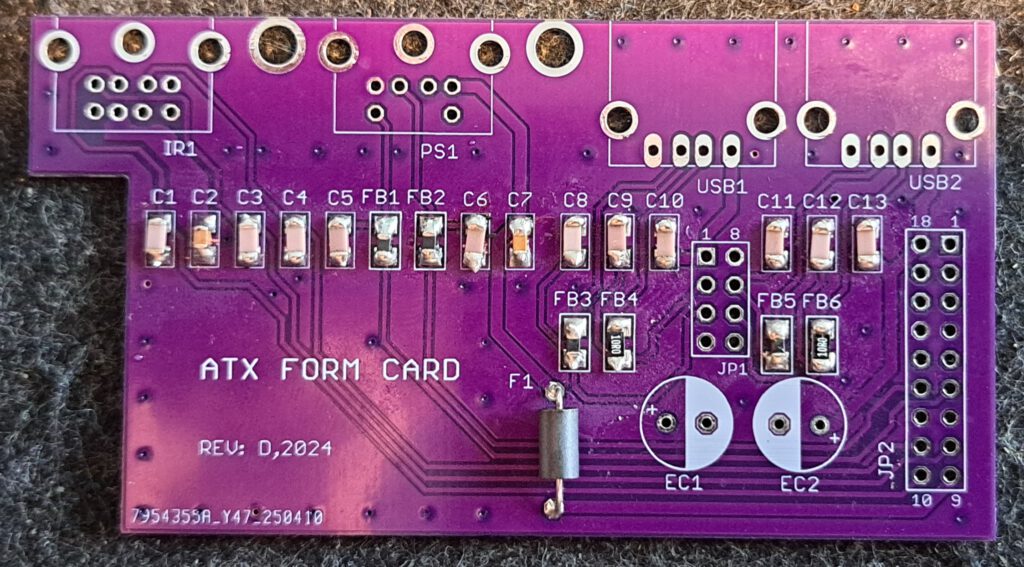

Aufbau

Varianten

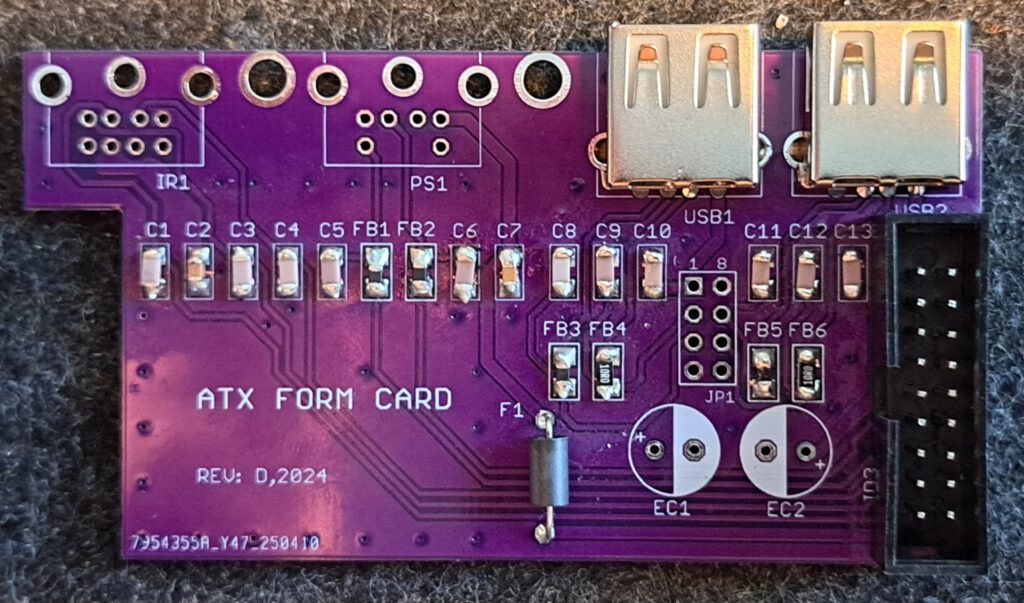

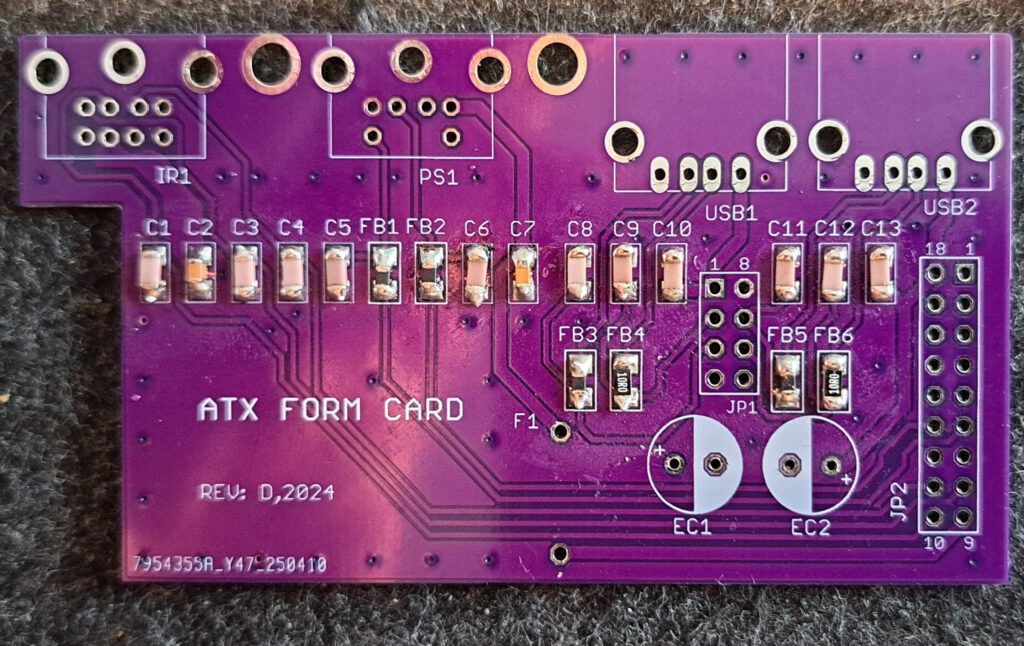

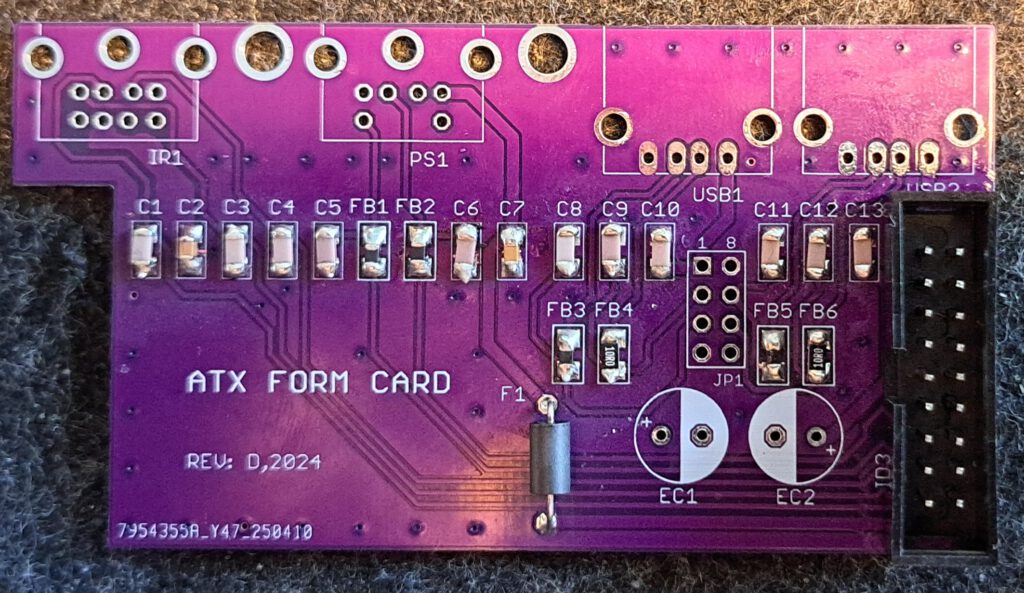

Reihenfolge

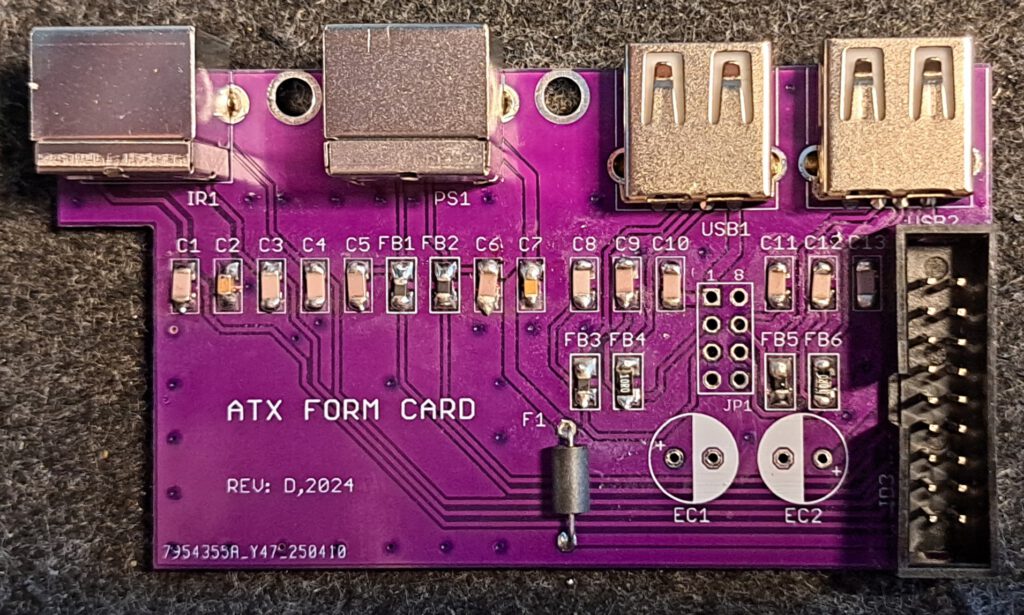

Inbetriebnahme

Sonstiges

–

Generelle Tips

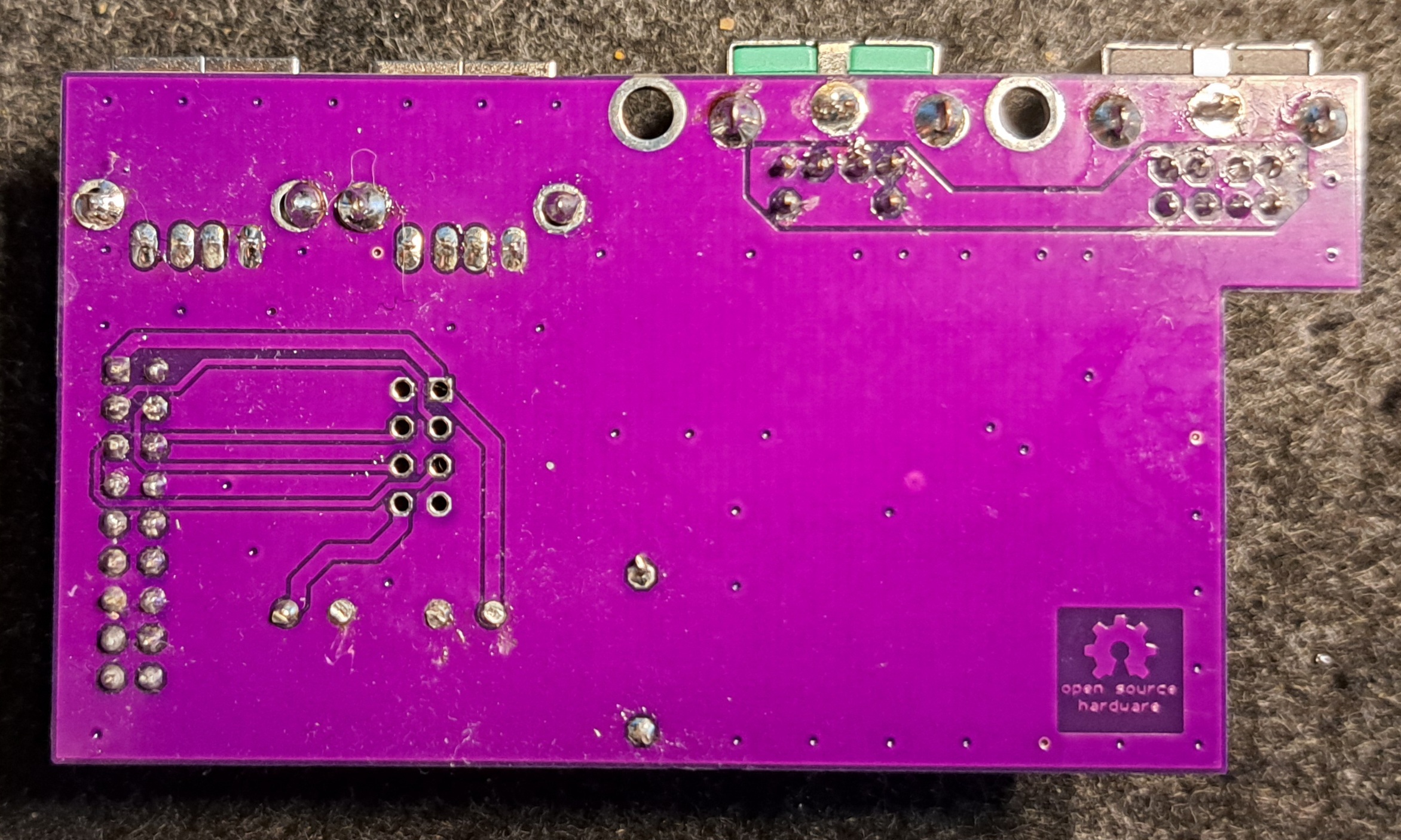

Lötstellen

Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

–

Fazit

Beschreibung	Wert
Erfolgreich	Ja
Preis Pro stück	~4,50 €
Lötdauer	1 Stunde
Funktion	Gut
Lohnt es sich	Ja – man könnte aber auch nur den PS/2 Anschluss herausführen
Einschränkungen	Für Sound und Konsoreten benötigt man weitere Slotblenden.

Fazit zum Projekt
