Retro Projekt – ISA Blaster

Last Updated on 10. Oktober 2026 by sfambach●Link-Status: OK

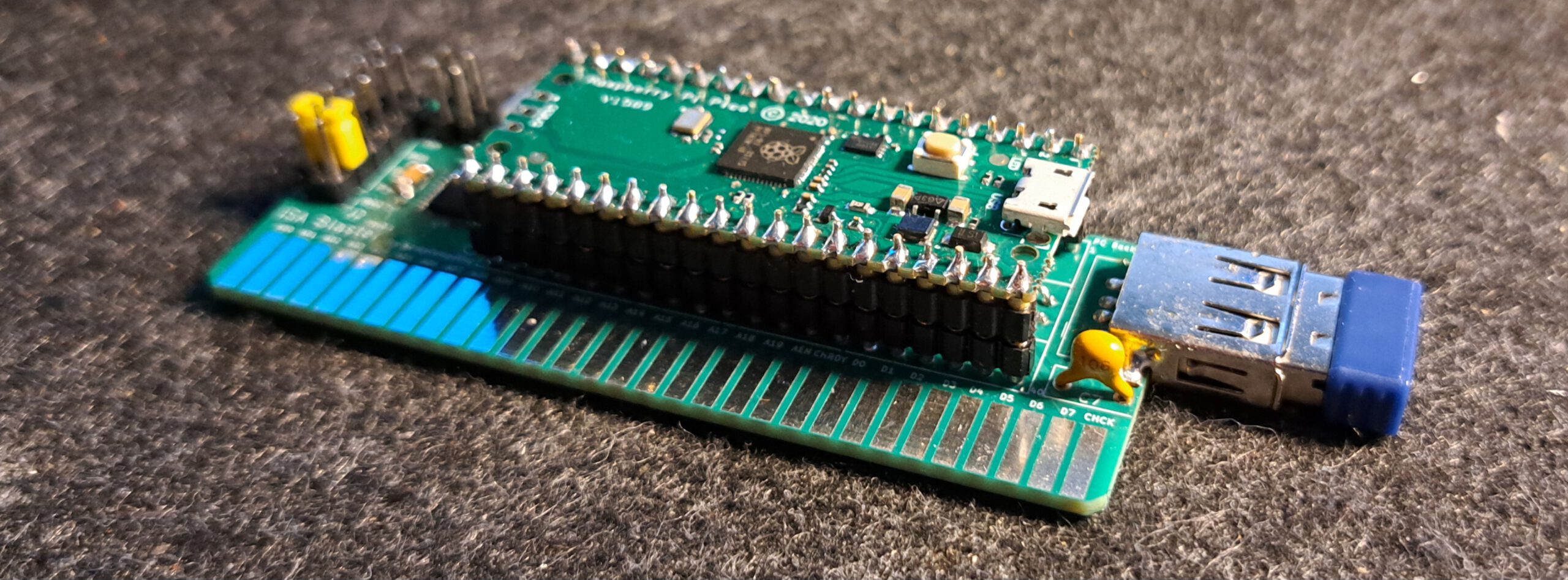

Warum ScrapComputing aus seinen Projekten immer einen Blaster macht, weiß ich nicht, jedoch sind sie alle hilfreich. Der ISA Blaster ist eine ISA Platine mit USB Anschluss für eine Maus. Eingesteckt, den modifizierten Treiber installiert und schon soll es funktionieren. Toll, oder? Eine moderne optische USB Mouse an alter Hardware, muss ich ausprobieren, habe ich mir gedacht …

Link zum Projekt

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

ISA Blaster bei GIT●Link-Status: OK

Ansichten

Fakten

• Isa 8 Bit Slot Anschluss
• USB Anschluss aktuell nur für Mäuse
• Raspberry Pi Pico für die Umsetzung ISA auf USB
• 3x Bidir. Levelshifter SMD um die 5V auf 3.3V Pi runterzubrechen

Schaltpläne

Dokumentation

https://github.com/scrapcomputing/ISABlaster/blob/main/README.md●Link-Status: OK

Zusammenbau

Platine

Beschreibung	Wert
Gerber vorhanden	JA/Nein
Gerberdatei	ISABlaster_rev0.1_gerbers.zip●Link-Status: OK
Bestellt wo	JLCPCB
Stück	10
Preis	16€
Besonderheiten	LeadFree, Farbe

Bauteile Selbstlöten

Die Bauteile habe ich beim schnellen ALI bestellt, der Preis für 10 Einheiten lag bei ca. 29€ ohne die Picos.

Bauteil	Typ	Größe	Anzahl	Beschreibung	Preis
	Raspberry Pi Pico	–	1	Raspberry Pi Pico mit Stiftleisten männlich	2,00€
J1	20-pin Pinleiste weiblich	2.54mm	2	Zum Aufstecken des Pico. (Optional kann auch direkt aufgelötet werden, aber nicht vergessen, vorher die USB Verbinder aufzulöten.	0,10€
U3,U4,U5	TXS0108EPW	TSSOP-20	3	Bidirectional level-shifters 3.3V/5V	1,86€ (geht auch billiger)
J2	6-Pin Stiftleiste	2.54mm	2	Zur IRQ Auswahl	0,10€
J4	2-Pin Stiftleiste	2.54mm	2	Aktivierung Debug Schnittstelle	0,05€
J5	3-Pin Stiftleiste	2.54mm	1	Debug Schnittstelle	0,05€
	Jumper	2.54mm	3	Zur IRQ Auswahl, Debug Schnittstelle	0,06€
C1-C6	0.1uF SMD Kondensator	1206	6	Entkopplungskondensator (Keramik) für ICs C1-6	0,18€
R1,R3*,R5*	2.2K Widerstand SMD	0850	3	RE,R5 Sollte man weglassen, kann zu Problemen führen	0,03€
R2,R4*,R6*	3.3K Widerstand 1/8W	Durchloch	3	R4, R6 Sollte man weglassen, kann zu Problemen führen	0,03€
C7	1uF Keramik Kondensator	Durchloch	1	Glättungskondensator	0,06€
J3	Horizontale USB A Buchse, weiblich	–	1	Zum Anschluss der Mouse	0,21€
Q1	2N3904	Durchloch	1	Transistor für Reset	0,12€
TP2,TP3	Dünnes Kabel	3-4cm	2	Diese dienen dazu, die Testpunkte TP2,TP3 auf dem Pico mit den entsprechenden Kontakten auf der Platine zu verbinden. Diese erweitert den Pico Micro Anschluss um einen USB A Anschluss.	0,10€
				Summe	4,95€

Bauteile Teilbestückt

Ich habe nochmal Platinen bestellt teilbestückt mit den Level Shiftern und den SMD Kondensatoren. Hier hat 1 Stück 5,50€ inklusive Steuern und Versand gekostet. Somit wären wir bei einem Gesamtbetrag von rund 8,50€/Stück

Bauteil	Typ	Größe	Anzahl	Beschreibung	Preis
	Raspberry Pi Pico	–	1	Raspberry Pi Pico mit Stiftleisten männlich	2,00€
J1	20-pin Pinleiste weiblich	2.54mm	2	Zum Aufstecken des Pico. (Optional kann auch direkt aufgelötet werden, aber nicht vergessen, vorher die USB Verbinder aufzulöten.	0,10€
J2	6-Pin Stiftleiste	2.54mm	2	Zur IRQ Auswahl	0,10€
J4	2-Pin Stiftleiste	2.54mm	2	Aktivierung Debug Schnittstelle	0,05€
J5	3-Pin Stiftleiste	2.54mm	1	Debug Schnittstelle	0,05€
	Jumper	2.54mm	3	Zur IRQ Auswahl, Debug Schnittstelle	0,06€
R1,R3*,R5*	2.2K Widerstand SMD	0850	3	R3,R5 Sollte man weglassen, kann zu Problemen führen	0,03€
R2,R4*,R6*	3.3K Widerstand 1/8W	Durchloch	3	R4, R6 Sollte man weglassen, kann zu Problemen führen	0,03€
C7	1uF Keramik Kondensator	Durchloch	1	Glättungskondensator	0,06€
J3	Horizontale USB A Buchse, weiblich	–	1	Zum Anschluss der Mouse	0,21€
Q1	2N3904	Durchloch	1	Transistor für Reset	0,12€
TP2,TP3	Dünnes Kabel	3-4cm	2	Diese dienen dazu, die Testpunkte TP2,TP3 auf dem Pico mit den entsprechenden Kontakten auf der Platine zu verbinden. Diese erweitert den Pico Micro Anschluss um einen USB A Anschluss.	0,10€
				Summe	2,91€

Aufbau

Zeit

Ich habe ca. eine Stunde in aller Ruhe gebraucht.

Reihenfolge

1. SMD Teile
2. Diskrete Teile
3. Stiftleisten männlich
4. Optional Stiftleiste weiblich für Pico
5. USB Buchse
6. Zwei Kabel USB Verbinder zum Pico
7. Pico aufstecken oder auflöten (6. nicht vergessen 😉 )

Inbetriebnahme

Firmware

Ich verwende die DirtyRat (Dreckige Ratte) Firmware, auch wenn meine Mouse recht sauber aber etwas vergilbt ist. Folgend die von mir verwendete, vorkompilierte Firmware-Version 0.1 pio. Schaut aber auch auf der Seite des Projektes●Link-Status: Unbekannt nach neueren Versionen.

Haltet den Bootselect Knopf auf dem Raspberry gedrückt und verbindet den Pico dann mit dem USB. Der Pico wird nun als externes Laufwerk erkannt. Entpackt die Firmware und schiebt sie per Drag/Drop od. copy/paste auf das Pico Laufwerk. Nach dem Hochladen startet der Pico neu und die Firmware ist aufgespielt.

Treiber

Das Projekt verwendet einen modifizierten Treiber von CuteMouse.

Treiber auf GitHub●Link-Status: Unbekannt

Option	Beschreibung
/A<nnn>	Bus-Adresse zum Beispiel /A300 /A2E8 Standard 2E8 Achtung kann nur in der Firmware geändert werden. (Die Option scheint nicht zu funktionieren)
/I<nn>	Interrupt zum Beispiel /I3 /I7
/?	Hilfe

Konfiguration

Treiber in die Autoexec.BAT aufnehmen, bitte Pfad anpassen.

REM Autoexec.BAT
LH c:\driver\drat\DRTRAT.EXE /A2E8 /I3

Fehlersuche

Die Platine ist verständlich und systematisch aufgebaut. Der Datenbus liegt am Levelshifter U3 und ist auf der anderen Seite mit GP15 – GP22 verbunden. Der Adressbus ist nur bis zu Bit 11 belegt und hängt von BA0 – BA07 über den Levelshifter U4 an und GP0-GP7. BA08 – BA11 sind mit den ersten Pins von Levelshifter U5 verbunden und diese wiederum am Ausgang mit GP08-G11. Die IRQ Auswahl hängt an U5 Pin B5 und geht auf GP12. IO Ready liegt an U5-B6 und geht auf GP28. IO-Read/IO-Write liegen an U5-B7/B8 und landen am PI auf GP26/27. Hier nochmal das Ganze in der Übersichtstabelle:

Typ	ISA	Levelshifter	LCL. Pin In	LCL. Pin Out	PICO Port	PICO Pin
Datenbus	DB0	U3	B1	A1	GP15	20
Datenbus	DB1	U3	B2	A2	GP16	21
Datenbus	DB2	U3	B3	A3	GP17	22
Datenbus	DB3	U3	B4	A4	GP18	24
Datenbus	DB4	U3	B5	A5	GP19	25
Datenbus	DB5	U3	B6	A6	GP20	26
Datenbus	DB6	U3	B7	A7	GP21	27
Datenbus	DB7	U3	B8	A8	GP22	29

Typ	ISA	Levelshifter	LCL. Pin In	LCL. Pin Out	PICO Port	PICO Pin
Adressbus	BA0	U4	B1	A1	GP0	1
Adressbus	BA1	U4	B2	A2	GP1	2
Adressbus	BA2	U4	B3	A3	GP2	4
Adressbus	BA3	U4	B4	A4	GP3	5
Adressbus	BA4	U4	B5	A5	GP4	6
Adressbus	BA5	U4	B6	A6	GP5	7
Adressbus	BA6	U4	B7	A7	GP6	9
Adressbus	BA7	U4	B8	A8	GP7	10
Adressbus	BA8	U5	B1	A1	GP8	11
Adressbus	BA9	U5	B2	A2	GP9	12
Adressbus	BA10	U5	B3	A3	GP10	14
Adressbus	BA11	U5	B4	A4	GP11	15

Typ	ISA	Jumper	Bauteil	LVL. Pin In	LVL. Pin Out	PICO Port	PICO Pin
IRQ	IRQ2	J2 – 1/2	LevelShifter U5	B5	A5	GP12	16
IRQ	IRQ3	J2 – 3/4	LevelShifter U5	B5	A5	GP12	16
IRQ	IRQ4	J2 – 5/6	LevelShifter U5	B5	A5	GP12	16
IRQ	IRQ5	J2 – 7/8	LevelShifter U5	B5	A5	GP12	16
IRQ	IRQ6	J2 – 9/10	LevelShifter U5	B5	A5	GP12	16
IRQ	IRQ7	J2 – 11/12	LevelShifter U5	B5	A5	GP12	16
BUS OK	IO_READY	–	LevelShifter U5	B6	A6	GP28	34
Bus Read	IOR	–	LevelShifter U5	B7	A7	GP26	32
Bus Write	IOW	–	LevelShifter U5	B8	A8	GP27	31
	SMEMR		Spannungsteiler			GP13	17
	SMEMW		Spannungsteiler			GP14	19
	RESET		Q1 2N3904			RUN	30

Sonstiges

Getestet mit Mainboard

Mainboard/CPU	Funktioniert
FIC 486-HC-HD●Link-Status: Unbekannt	Ja
VIA-4386-VC-HD●Link-Status: Unbekannt	Ja
GA-586ATE Rev 4.D●Link-Status: Unbekannt	Nein

ISA-Karte ist recht tief

Die Platine mit dem aufgesteckten Pico ist recht tief und es könnte zum Kontakt mit der Karte im Nachbar-Slot kommen. Die Lösung wäre, den Pico direkt einzulöten oder kürzere Stiftverbinder zu verwenden.

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

ISA Blaster wird nicht als COM-Port erkannt

Der ISA Blaster wird nicht als COM Port erkannt, weil er als Bus-Mouse arbeitet, also kein Fehler, sondern works as designed.

Firmware funktioniert nicht

Es gibt zwei unterschiedliche Firmwares im Github Verzeichnis, beide mal ausprobieren. Ggf. die Firmware nochmal aufspielen. Wenn sie funktioniert, sollte beim Bewegen der Mouse oder beim Drücken der Tasten, die LED auf dem PI blinken.

Computer startet nicht

• Die Lötstellen auf Kurzschlüsse überprüfen.
• Widerstände R3-R6 auslöten, diese können dazu führen, dass der Computer nicht startet.

Mouse wird beim Einstecken nicht erkannt

Mouse am besten schon beim Systemstart eingesteckt haben.

Fazit

Günstige kleine Platine. Nach meinem Geschmack bräuchte sie nicht so klein sein und könnte auch ohne SMD funktionieren. Meine Augen werden halt auch nicht besser. Dafür noch zwei Löcher und ein Slot-Blech spendiert und es wäre perfekt. Sie kann aktuell nur eine Mouse ansteuern, bietet aber gerade für Bastler einen leichten Einstieg für weiterführende Projekte. Einfach die Firmware neu geschrieben und schon hat man eine „neue“ Karte. Zum Beispiel als Post-Code-Analyser oder als Wifi „Modem“ mit einem Pico W. Der ISA Blaster ist nicht so vielfältig wie der Pico MEM oder Pico Guz, aber auch nur 1/10 so teuer. Somit finde ich dieses Projekt eines genaueren Blickes würdig.

Beschreibung	Wert
Erfolgreich	Ja
Schwierigkeitsgrad	Mittel
Preis pro Stück selbst löten / vorbestückt	~6,55€ / ~8,50€
Lötdauer	1- 1,5 Stunden
Funktion	Klasse – aber leider nicht mit allen PCs.

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

• Hardware: offen, GPLv2●Link-Status: OK
• Software/Firmware: Firmware DirtyRat und Treiber (CuteMouse-Basis): GPLv2
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
