Retro Projekt – ISA 8Bit Backplane

Last Updated on 11. Oktober 2026 by sfambachLink-Status: OK

Hier kommt die Platine, die alle Sergey KiselevLink-Status: OK Projekte verbindet. Die Backplane besteht aus 7x 8-Bit ISA Slots, einem ATX Anschluss, zwei LEDs und einem Power Button. Sonst hat sie nicht viel mehr zu bieten, außer dass sie aus allen 8-Bit-ISA-Karten zusammen einen echten 8088 PC formt.

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

Link zum ProjektLink-Status: OK

Beiträge der Serie

ISA 8Bit 8088 BoardLink-Status: OK – Das Hauptprozessor Board mit 8088 oder V20

ISA 8 Bit BackplaneLink-Status: OK – Platine mit ISA Steckplätzen für die gebauten ISA Karten

ISA 8 Bit Super VGA KarteLink-Status: Kaputt – Karte basiert auf Trident TVGA9000i Chip

ISA 8 Bit Ethernet KarteLink-Status: OK – Moderne Netzwerkkarte basierend auf dem Realtek 8019 Chip

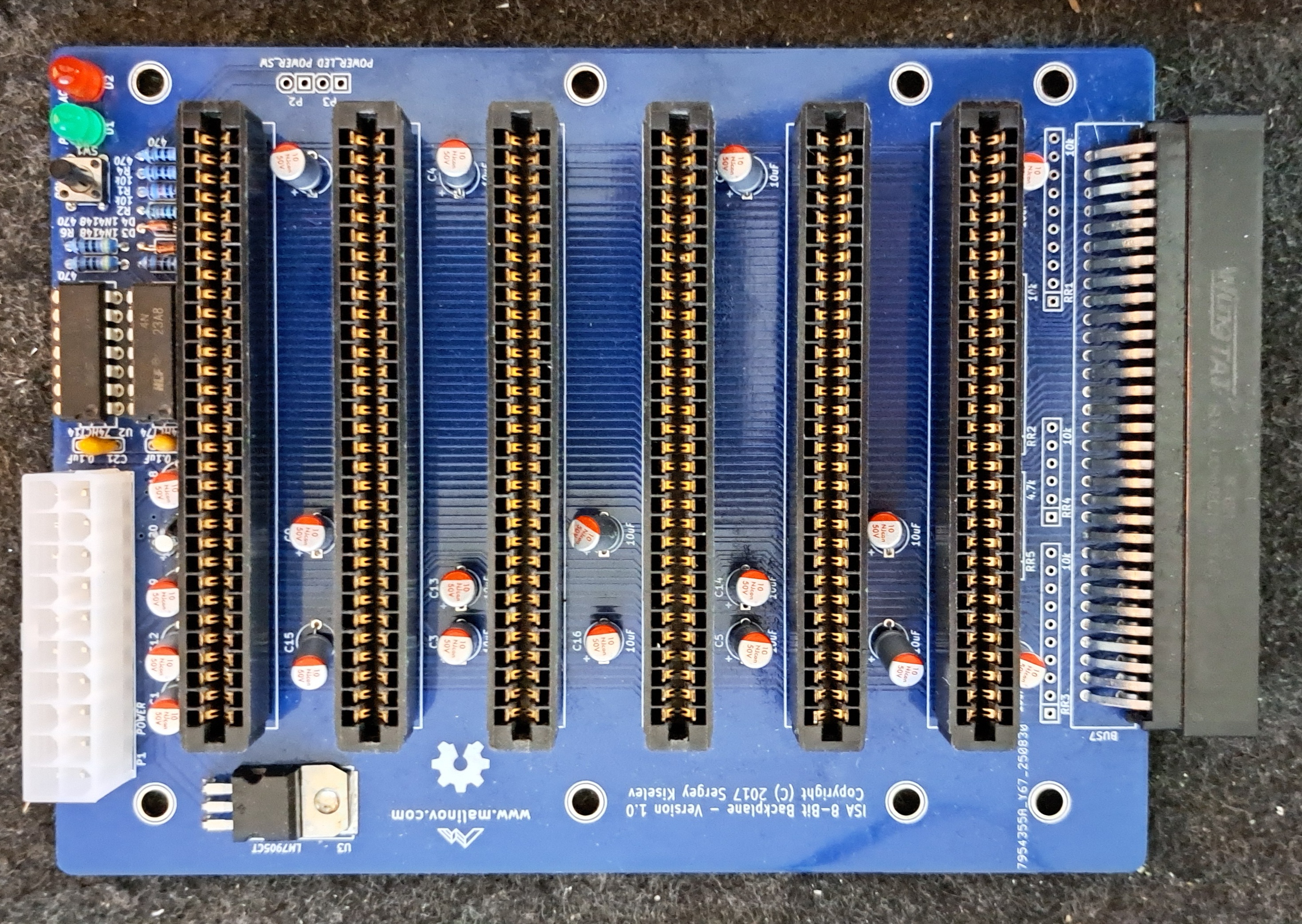

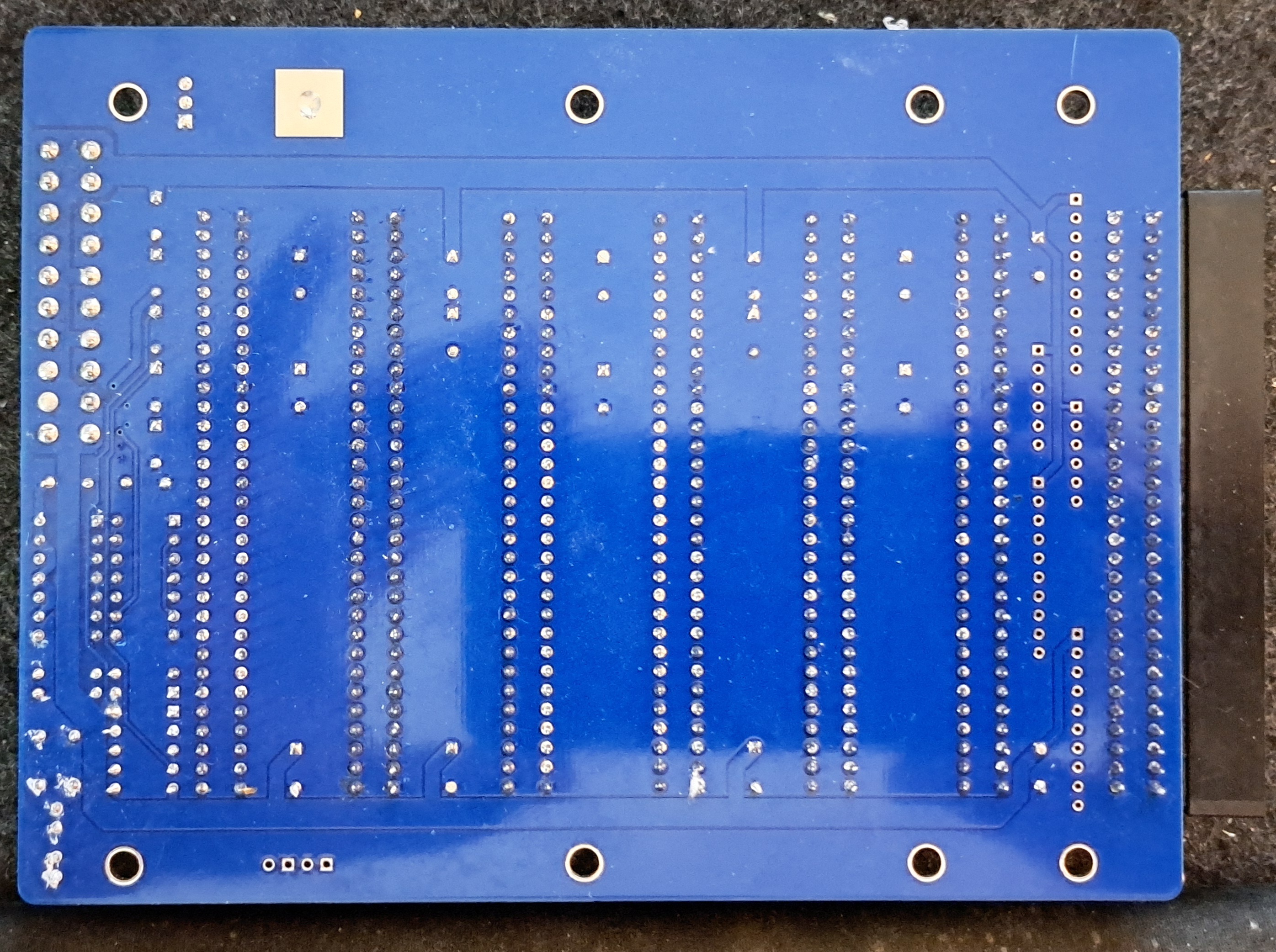

Ansichten

Fakten

  • 7x ISA 8Bit Steckplatz
  • Power-LED / Aktivitäts-LED
  • Powerbutton
  • 20 Pol ATX Anschluss
  • Pinheader für Power LED und Button
  • -5V-Spannungsregler, um bei ATX-Netzteil aus -12V -5V zu generieren

Schaltpläne

Dokumentation

Keine zusätzliche Dokumentation vorhanden, alle Infos gibt’s auf GitHub – Link zum ProjektLink-Status: OK.

Zusammenbau

Platine

BeschreibungWert
Gerber vorhanden JA
GerberdateiLINKLink-Status: OK
Bestellt woJLCPCB
Stück5
Preis inkl. Steuer und Lieferung25€
BesonderheitenLeadfree, Blau
Daten zur Platinenbestellung

Hier habe ich die Gerberdateien konserviert, bitte auf der Originalseite schauen, ob es etwas Neueres gibt.

Bauteile

Die Bauteile habe ich bei diversen Händlern bestellt. Der Preis für eine Einheit lag bei ca. 20€.

Positionen

ReferenzPartAnzahlSeiteBestückungHinweis
U174HCT74 · 74HCT · DIP-141
U274HCT14 · 74HCT · DIP-141
U3LM7905 · Negativ-Spannungs-Regler 6mA bis 220V1LM7905C (Mouser 512-LM7905CT)
U1, U214 St2
D1blau · LED 3 mm1
D2LED 3 mm1
D3, D4Diode 1N4148 (Mouser 512-1N4148)2
SW1Taster 6 × 6 mm, bedrahtet1
P1Molex Mini-Fit Jr. · 20 St · männlich1
P2, P34 St · 2.54 mm2
BUS1-BUS7Kartenslot · 62 St · weiblich7
C1 – C1910 µF · ±20 % · radial RM 5 mm19
C201 µF · ±10 % · radial RM 5 mm1
C21, C22100 nF · ±10 % · radial RM 5 mm2
R1, R210 kΩ · ±1 % · 02072
R31 kΩ · ±1 % · 02071
R4 – R7470 Ω · ±5 % · 02074
RR1 – RR510 kΩ · ±20 % · SIP-55nicht bestückenOptional, sollte nicht bestückt werden

Aufbau

Varianten

Empfohlene Logikfamilie: CMOS 74HCT‑Serie

  • Mögliche Alternativen: 74AHCT oder 74ACT
  • TTL‑ICs (74LS, 74ALS, 74F) funktionieren, verbrauchen aber mehr Strom

LEDs

  • Power‑LED (D1): empfohlen 3 mm blaue LED; 5 mm oder andere Farben funktionieren ebenfalls
  • Activity‑LED (D2): empfohlen 3 mm rot/grün‑Zweifarb‑LED mit zwei Anschlüssen (antiparallel geschaltete LED‑Kristalle)

Kondensatoren

  • Empfohlen: Keramik‑Mehrschichtkondensatoren mit 5 mm Rastermaß
  • 2,5 mm Rastermaß oder axiale Kondensatoren können durch Biegen der Anschlüsse angepasst werden
  • Elektrolyt‑ oder Tantal‑Kondensatoren für C1–C19 (10 µF) sind möglich — Polarität beachten!

Reihenfolge

Die Anleitung auf Github war ausführlicher als ich sie schreiben würde, deswegen habe ich sie übersetzt, etwas die Reihenfolge geändert und hier übernommen. Hier geht’s zum OriginalLink-Status: OK.

  1. Leiterplatte auf sichtbare Defekte prüfen (Kratzer, Kurzschlüsse)
  2. PCB mit Alkohol reinigen

Bestücken von niedrig nach hoch:

SchrittWertBauteile
110 kΩR1, R2
21 kΩR3
3470 ΩR4–R7
40,1 µF KeramikC21, C22
51 µF KeramikC20
610 µF Keramik (Elko/Tantal: Polarität beachten)C1–C19
71N4148 (Polarität beachten, schwarzer Ring)D3, D4
8DIP-14-Sockel (Ausrichtung beachten)U1, U2
9LM7905C (Loch für Kühlkörper auf PCB-Bohrung)U3
10LEDs (Polarität bei D1 beachten)D1, D2
11Stiftleiste 4-poligP2, P3
12Taster 6 mmSW1
13ATX-Stecker 20-poligP1
14ISA-SlotBUS1–BUS7
Bestückungsreihenfolge

Hinweis: In Slot BUS7 habe ich einen abgewinkelten ISA-Slot eingelötet, so kann ich besser an den Karten arbeiten.

Danach:

  1. Alle Lötstellen sorgfältig prüfen; ggf. nachlöten
  2. Optional: Mit Multimeter auf Kurzschlüsse und Versorgungsspannungen prüfen
  3. Board gründlich mit Alkohol, Tüchern und Zahnbürste reinigen
  4. ICs vorsichtig in die Sockel einsetzen — Pins ggf. auf harter, nicht‑statischer Oberfläche ausrichten
  5. Orientierung der ICs prüfen; sicherstellen, dass keine Pins verbogen sind
  6. Fertige Platine erneut inspizieren
  7. Micro‑8088‑Board und weitere ISA‑Karten einsetzen, Netzteil anschließen
  8. Einschalten, testen, Software installieren — und Spaß haben!

Inbetriebnahme

Man kann die Backplane zwar mal mit Strom versorgen, das sollte man auch tun, bevor man eine Karte einsteckt, aber sonst kann sie selbst nicht viel leisten. Sie ist mehr das Bindeglied.

  1. Backplane ohne Karten mit Strom versorgt: kein Kurzschluss, der An/Aus-Schalter funktioniert.
  2. 8088-Platine ohne Controller und CPU aufgesteckt: funktioniert.

Sonstiges

Datenblätter

7474

Quelle: https://www.alldatasheet.com/view.jsp?Searchword=7474Link-Status: Unbekannt

7414

Quelle: https://www.alldatasheet.com/datasheet-pdf/pdf/27375/TI/7414.htmlLink-Status: Unbekannt

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

Slot ohne Kontakt

Ein ISA-Slot hatte Probleme, nachdem ich ihn nachgelötet habe, lief er. Also beim Löten der Slots gut aufpassen und alle Lötstellen kontrollieren.

Fazit

BeschreibungWert
ErfolgreichJa
Preis pro Stück~20€
Lötdauer1 Stunde
FunktionGut
Lohnt es sichJa – schöne Ergänzung für das Set
Einschränkungen8Bit, keine Zusatzfunktionalität
Fazit zum Projekt

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

  • Hardware: offen, GPLv3Link-Status: OK
  • Software/Firmware: keine Software
  • Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
