Retro Projekt – Joystick Tester

Last Updated on 22. Oktober 2026 by sfambach●Link-Status: OK

Dieses Projekt ist eher eine Lötübung als eine wirkliche Herausforderung. Aber wer mit 603er SMD Bauteilen noch nicht so firm ist, für den kann dies schnell zu einer Geschicklichkeitsübung werden. Es sind nur 5 LEDs und 5 Widerstände, aber diese sind echt winzig.

Link zum Projekt

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

Link zum Projekt●Link-Status: OK

Ansichten

Fakten

• 5 LEDs 0603, die anzeigen, ob die entsprechende Richtung im Joystick funktioniert

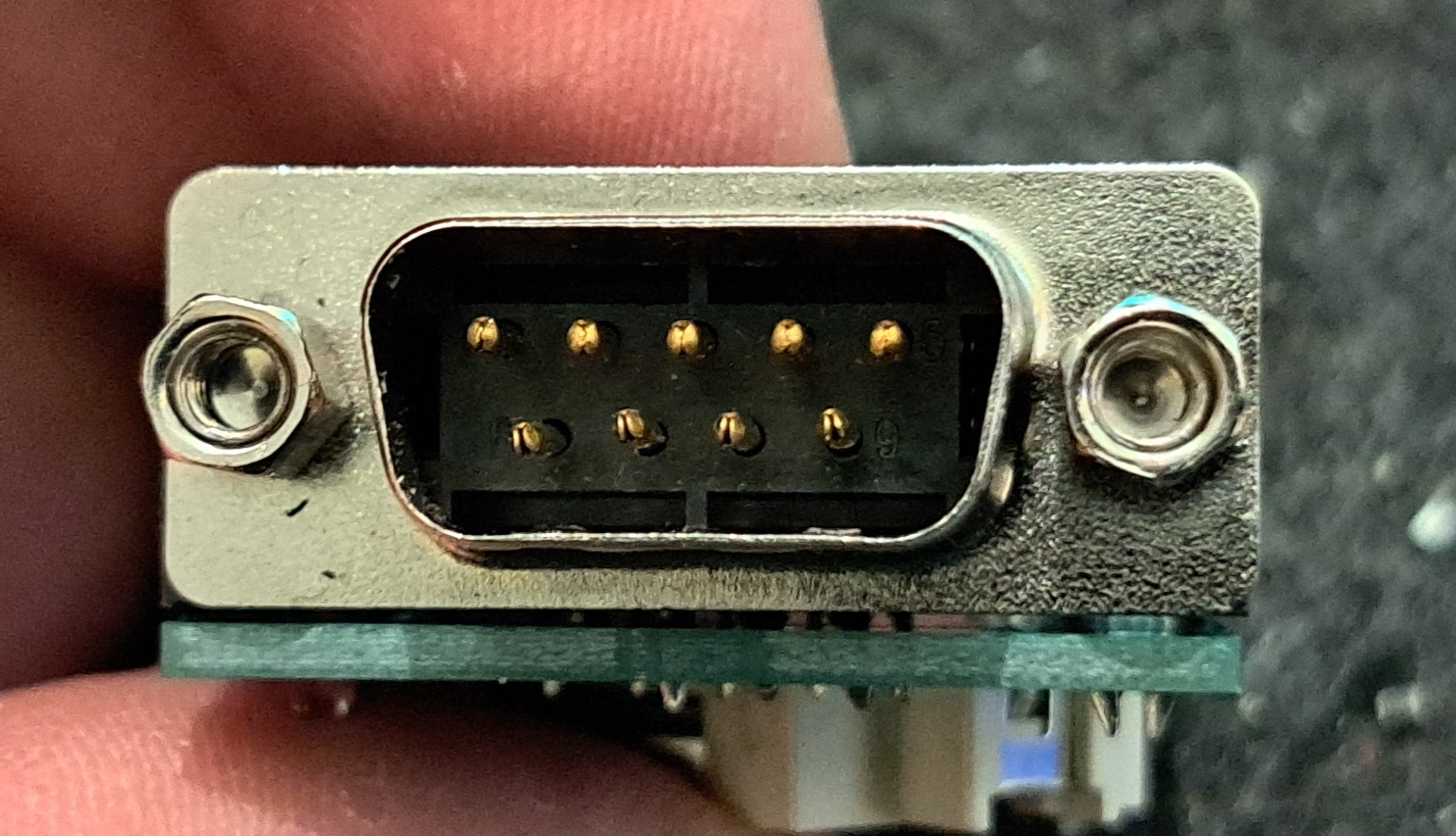

• Sub-D 9 Anschluss für die gängigen Commodore- und Atari-Joysticks
• CR2032 Batterie für die Stromversorgung
• 5 470Ohm 0603 Vorwiderstände für die LEDs

Schaltpläne

Dokumentation

Zusammenbau

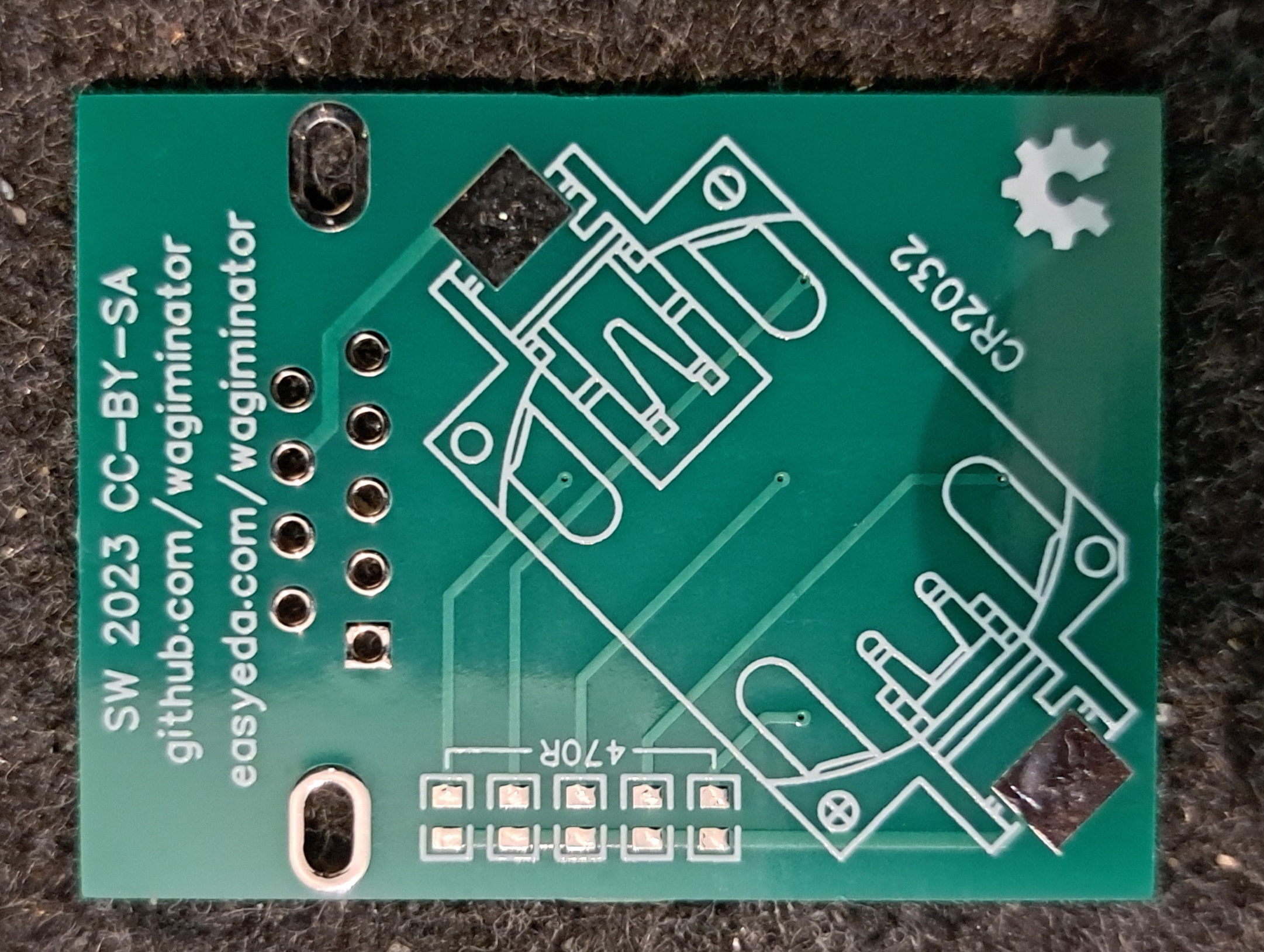

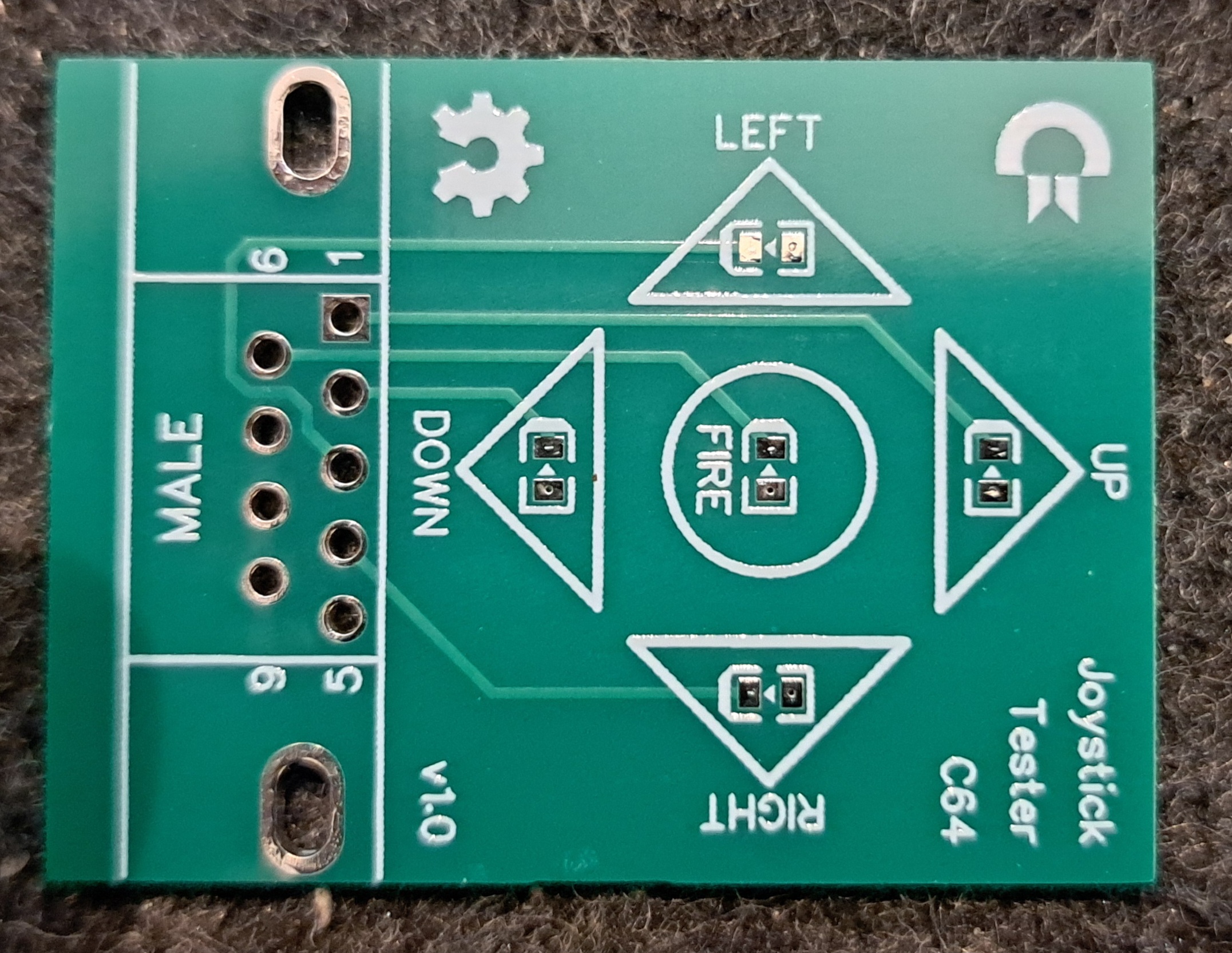

Platine

Beschreibung	Wert
Gerber vorhanden	JA
Gerberdatei	LINK●Link-Status: OK
Bestellt wo	JLCPCB
Stück	10
Preis + Steuer und Lieferung	8€ (im großen Paket)
Besonderheiten	Leadfree, Black

Hier habe ich die Gerberdateien konserviert, bitte auf der Originalseite schauen, ob es etwas Neueres gibt.

Bauteile

Die Bauteile habe ich beim XXXXX bestellt der Preis für NN Einheiten lag bei ca. YYY€.

Bauteil	Größe	Anzahl	Beschreibung	Preis €	Stock
PCB	Platine	1	Platine vom bevorzugten Anbieter	0,80	X
B1	CR2032-BS-6-1	1	CR2032 Batteriehalter	0,15	X LCSC
Control1	DSUB9 MALE			0,50	X Ali
LED1	LED0603	1	LED Hoch unterschiedliche Farben möglich	0,15	x Ali
LED2	LED0603	1	LED Runter unterschiedliche Farben möglich	0,15	x Ali
LED3	LED0603	1	LED Links unterschiedliche Farben möglich	0,15	x Ali
LED4	LED0603	1	LED Rechts unterschiedliche Farben möglich	0,15	x Ali
LED5	LED0603	1	LED Feuer unterschiedliche Farben möglich	0,15	x Ali
R1, R2, R3, R4, R5	470R, 0603	5	SMD Widerstand	0,50	x Ali
B1	CR2032	1	Batterie	0,50
			Summe	3,20€

Aufbau

Reihenfolge

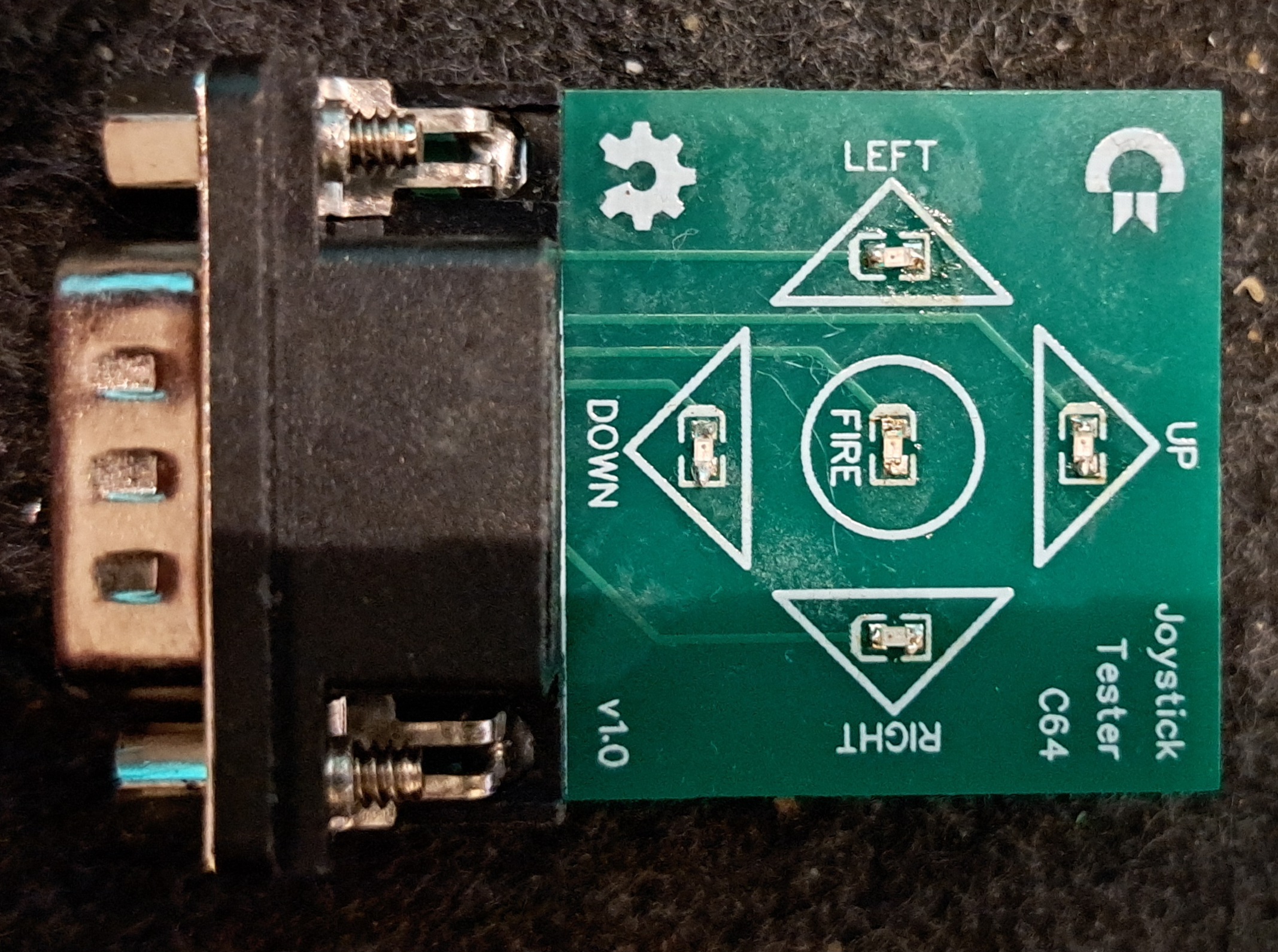

1. LEDs auf der Oberseite
2. Widerstände auf der Unterseite

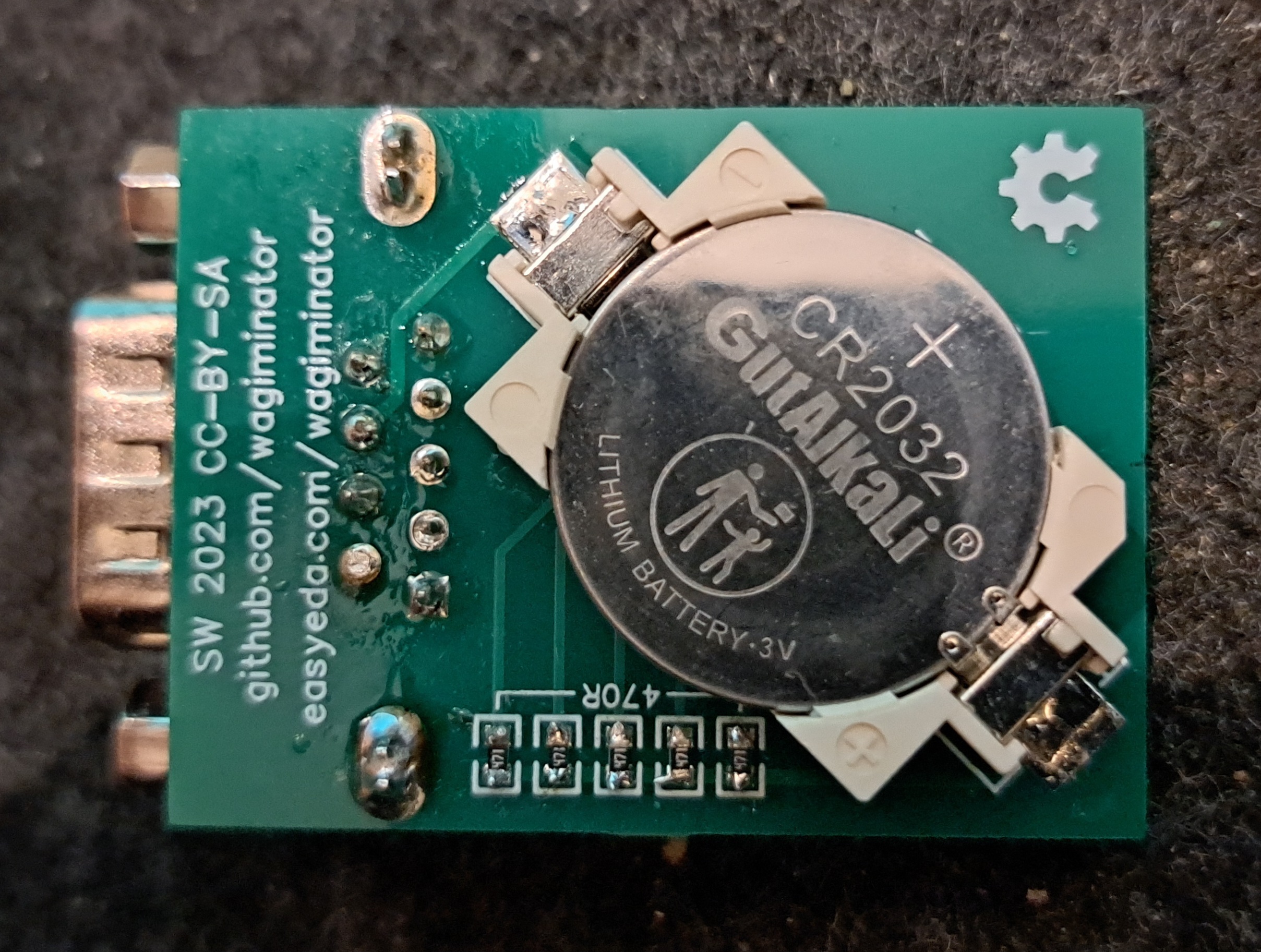

3. Batteriehalter (Unterseite)
4. SUBD9 Anschluss (Oberseite) verlötet auf der Unterseite

Inbetriebnahme

CR 2032 Batterie einlegen, Joystick anschließen und alle Richtungen + Powerbutton ausprobieren.
Sollte der entsprechende Schalter im Joystick funktionieren, leuchtet die LED.

Sonstiges

–

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

LEDs leuchten nur leicht oder flackern

Evtl. ist Dauerfeuer oder ein ähnlicher Support eingeschaltet. Da das Board nur mit 3,3V arbeitet, funktionieren diese Zusätze leider nicht.

Fazit

Beschreibung	Wert
Erfolgreich	Ja – gute Lötübung
Preis pro Stück	~3,20 €
Lötdauer	20-30 Minuten
Funktion	OK
Lohnt es sich	Ja – als Lötübung / Nein – als Joystick-Tester
Einschränkungen	Paddles können nicht getestet werden, auch funktionieren Logik ICs im Joystick mit den 3,3V nicht oder nicht richtig.

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

• Hardware: offen, CC BY-SA 3.0●Link-Status: OK
• Software/Firmware: Firmware ebenfalls CC BY-SA 3.0
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
