Last Updated on 4. Oktober 2026 by sfambach●Link-Status: OK

Es ist kein Problem, alte Computer mit AT-Stromanschluss mittels Adapter mit einem neuen ATX Netzteil zu betreiben. Allerdings erzeugen die neuen Netzteile meist nicht die -5V, die von einigen Sound- und Videokarten benötigt werden. Der Voltage Blaster löst dieses Problem. Bei ihm handelt es sich um eine kleine ISA 8Bit Steckkarte, deren Aufgabe es ist, die -5V in den Bus einzuspeisen.

Danke an Necroware für dieses Projekt. Nachbau nach necroware/voltage-blaster●Link-Status: OK — kein eigener Entwurf.

Link zum Projekt

Nur zur Klarstellung das Projekt ist nicht mein geistiges Eigentum sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee) Spende.

GitHub – necroware/voltage-blaster●Link-Status: OK

Ansichten

Fakten

• Bereitstellung -5V auf dem ISA Bus
• Verwendung der -12 Volt und einem Spannungsregler
• LED zeigt, ob die -5V anliegen

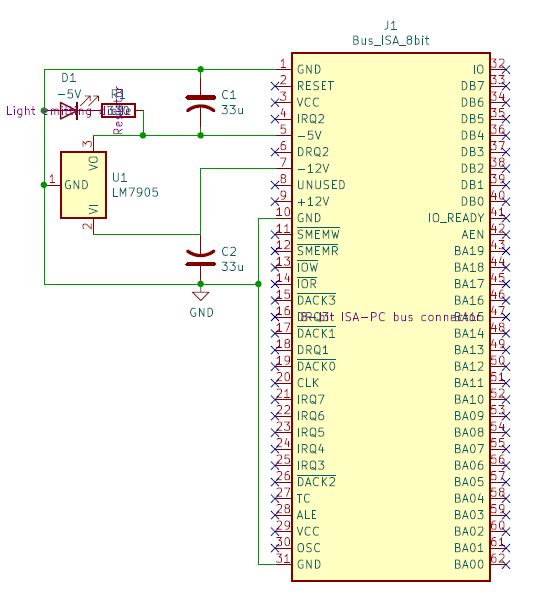

Schaltpläne

Dokumentation

Weitere Infos im GitHub-Repository●Link-Status: OK (README, Gerber, Schaltplan).

Zusammenbau

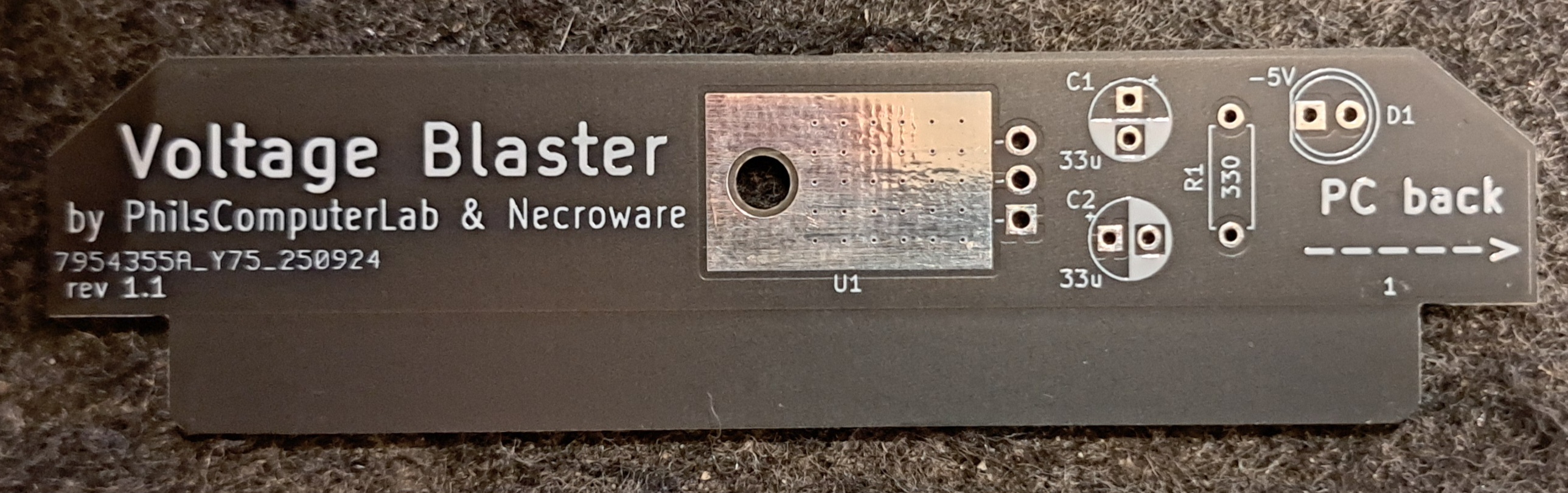

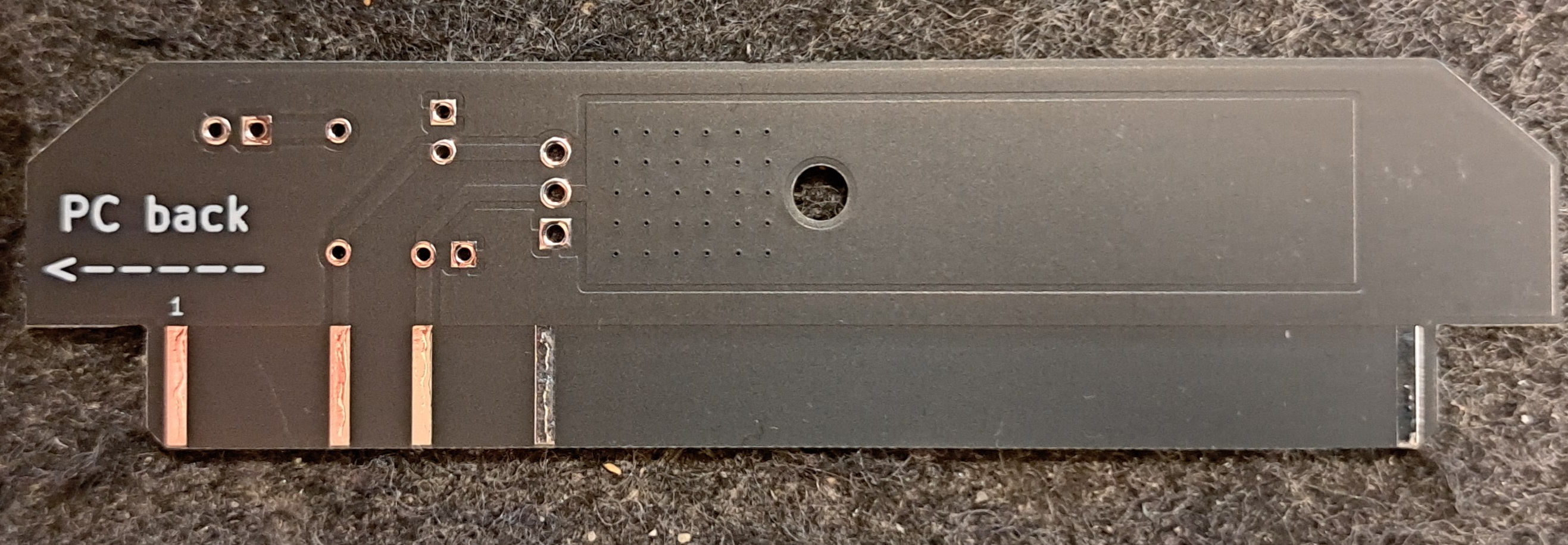

Platine

Beschreibung	Wert
Gerber vorhanden	JA
Gerberdatei	GitHub Release v1.1●Link-Status: OK
Bestellt wo	JLCPCB
Stück	30
Preis + Steuer und Lieferung	25€
Besonderheiten	Leadfree, Black

Hier habe ich die Gerberdateien konserviert, bitte auf der Originalseite schauen, ob es etwas Neueres gibt.

Bauteile

Die Bauteile habe ich bei Mouser bestellt. Der Preis für 1 Einheit liegt bei ca. 3€.

Bauteil	Größe	Anzahl	Beschreibung	Preis €
U1	LM7905G-TA3-T	1	Negativ-Spannungsregler (LM7905)	1,30
C1,C2	Elko, 33uF	2	Elektrolytkondensator	0.45
D1(optional)	LED, Grün, 2V 5mm	1	LED	0,08
R1 (optional)	330R	1	Widerstand	0,11
Platine		1	Platine	0,84
			Summe	2,77€

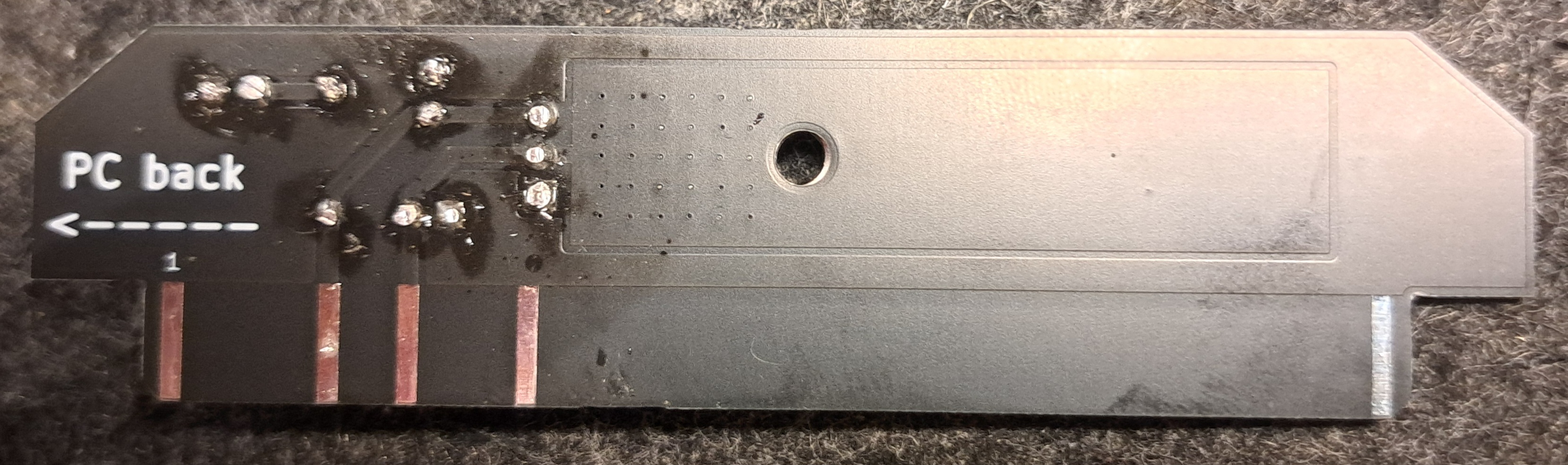

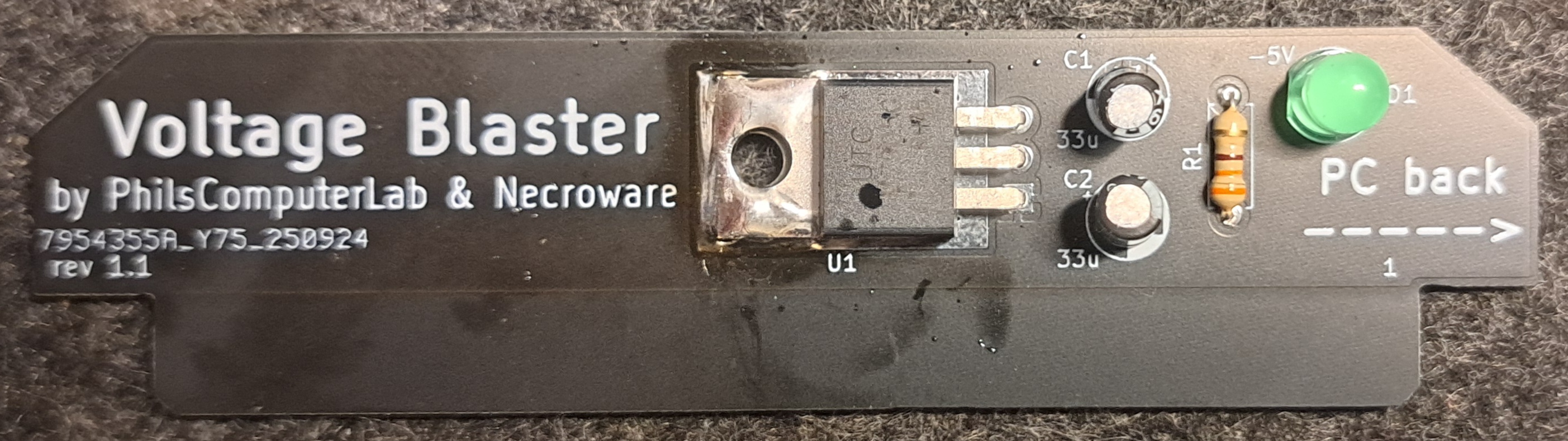

Aufbau

Varianten

Reihenfolge

1. Widerstand
2. Spannungsregler (abknicken direkt nach der dicken Stelle)
3. LED
4. Kondensatoren

Inbetriebnahme

Einstecken, dann am −5V-Pin des ISA-Slots nachmessen, bevor eine weitere Karte eingesteckt wird.

Sonstiges

Ebay

Reste habe ich bei eBay eingestellt (Stand Juni 2026; Angebote können ausverkauft sein)

Zusammengebaut für 10€ incl. Versand und Verpackung – https://www.ebay.de/itm/206324908879●Link-Status: OK

Als Bausatz für 7,10 € incl. Versand und Verpackung – https://www.ebay.de/itm/206324928290●Link-Status: OK

Datenblätter

Generelle Tips

Lötstellen

Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

–

Fazit

Beschreibung	Wert
Erfolgreich	Ja
Preis pro Stück	~3 € (ohne Arbeitszeit und Verbrauchsmaterialien)
Lötdauer	10 Minuten
Funktion	Gut – belegt aber einen ISA Slot
Lohnt es sich	Ja – wenn man beispielsweise eine Sound Blaster 2.0●Link-Status: OK mit ATX-Netzteil verwenden möchte, kommt man an solch einer Lösung nicht vorbei.
Einschränkungen	Belegt einen ISA Slot, es gibt auch Lösungen, die sich in das ATX Kabel integrieren lassen.
