Retro Projekt – FDC USB Floppy Disk Controller

Last Updated on 11. Oktober 2026 by sfambach●Link-Status: OK

Wer braucht schon noch ein Diskettenlaufwerk? Für Retrofreunde ist diese Frage schnell beantwortet. Und dieses einfache Projekt ermöglicht es, ein Diskettenlaufwerk per USB an einen modernen Rechner anzuschließen. Mittels Image-Dateien können ganze Disketten erstellt werden.

Dieses Projekt habe ich mit begrenztem Erfolg schon einmal diskret aufgebaut. Leider hat dies nicht so richtig funktioniert. Um zu überprüfen, ob ich alles richtig gemacht habe und weil es Gerber-Dateien für eine Arduino-Zusatzplatine gibt, habe ich das Projekt mal mit Platine umgesetzt.

Die Platine ist einfach und auch für Anfänger gut geeignet, es gibt nur wenige Teile und die Durchlochtechnik ist leicht zu löten. Die Hauptaufgabe übernimmt ein Arduino Uno/Mega. Die Platinen für den Uno habe ich mir bestellt und aufgebaut. Schaut selbst, was daraus geworden ist.

Wichtiger Nachtrag: Der Speicher des Arduino Uno reicht nicht aus, um den kompletten Funktionsumfang nutzen zu können. Dies sollte bekannt sein, bevor mit dem Projekt begonnen wird. Die Uno Platine ist aber auch auf dem Arduino Mega nutzbar, bei ihm reicht der Speicher.

Links zum Projekt

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

https://github.com/dhansel/ArduinoFDC●Link-Status: OK

Ansichten

Fakten

• Floppy Disk Controller
• Arduino Uno/Mega Zusatzplatine
• IDC 34 Pol Verbindung zum Floppy-Laufwerk
• Stromversorgung für Laufwerk (nur 5V, Vin wird an 12V weitergereicht)
• Erlaubt low level Operationen
• Für 5 1/4″ wie auch für 3 1/2″ Laufwerke geeignet.
• Unterstützt HD und DD

Schaltpläne

Hier der Schaltplan für den Arduino Uno

Hier der Schaltplan für den Arduino Mega:

Dokumentation

• FAT FS Dokumentation●Link-Status: OK
• ArduDos Tool Dokumentation●Link-Status: OK
• XModem Doku●Link-Status: OK
• Fehlersuche●Link-Status: OK

Zusammenbau

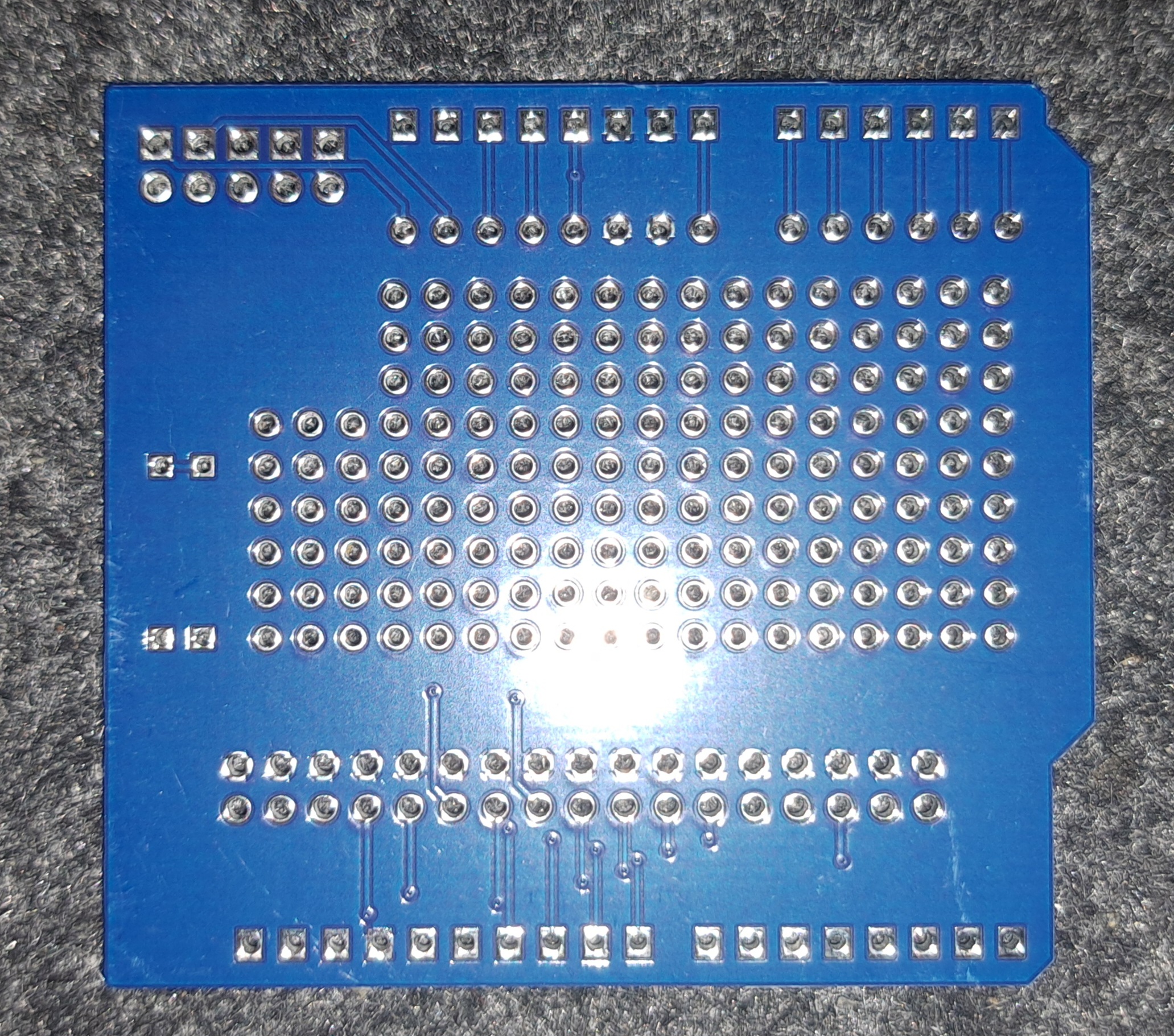

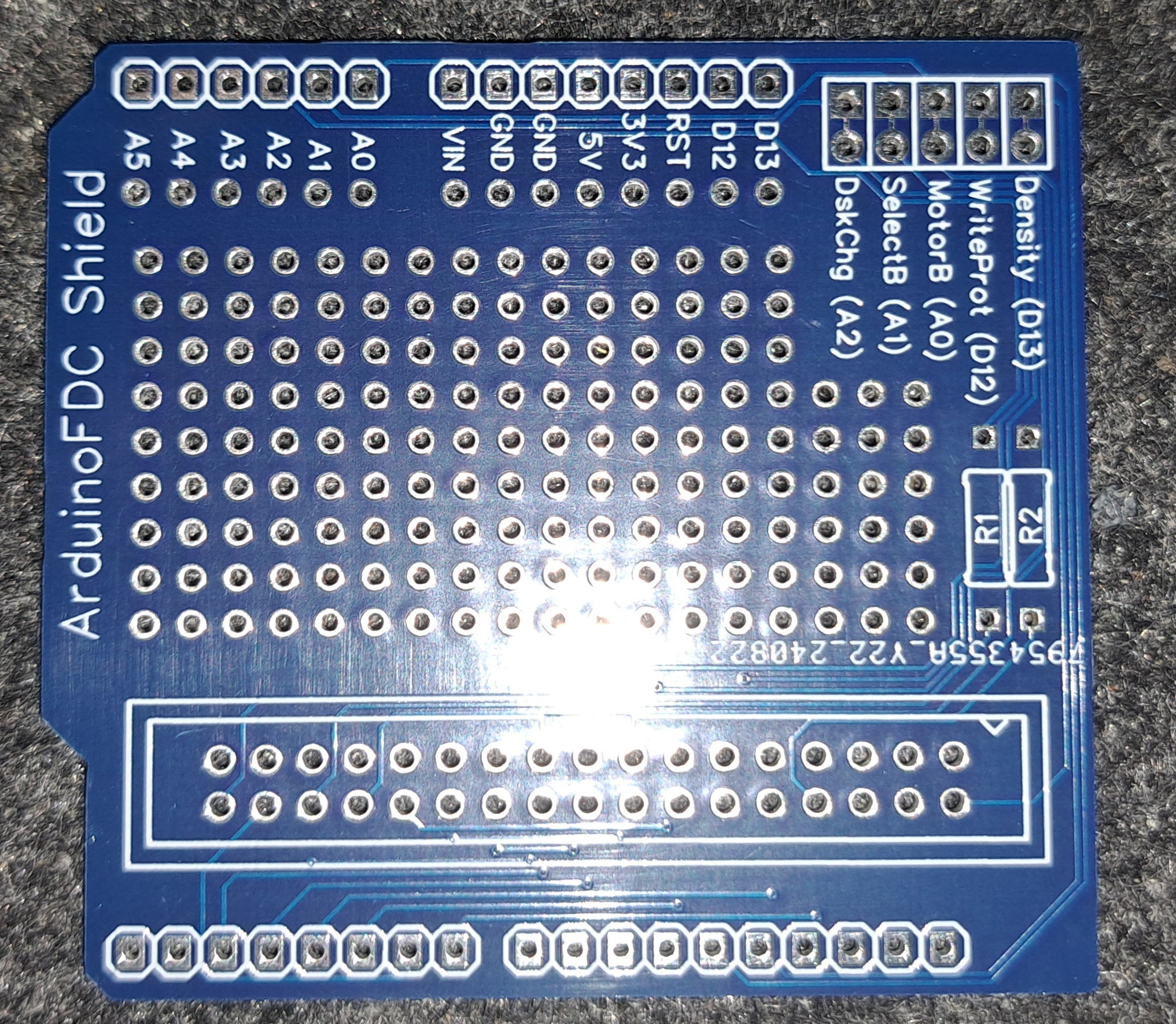

Platine

Beschreibung	Wert
Gerber vorhanden	JA
Gerberdatei	Uno●Link-Status: OK / Mega●Link-Status: OK
Bestellt wo	JLCPCB
Stück	10
Preis + Steuer und Lieferung	14€
Besonderheiten	Leadfree, Farbe Blau

Hier habe ich die Gerberdateien konserviert, bitte auf der Originalseite schauen, ob es etwas Neueres gibt.

Bauteile

Die Teileliste ist sehr überschaubar, ich hatte alle da. Der Preis liegt bei ca. 2€.

Bezeichnung	Größe	Anzahl	Beschreibung	Preis
R1,R2	1k Ohm	2	Widerstand	0,12
IDC34	34 Pin (2×17)	1	IDC Konnektor für den Anschluss der Floppy	0,5
D39,D40,D41,D42,D43	2*5 Pin	1	Pin Leiste (Optional), vorher Verbindung durchtrennen	0,2
A0-A5	1×6 Pin	1	Pinleiste	0,2
D13-Vin, D0-D7	1×8 Pin	2	Pinleiste	0,2
D8-?	1×10 Pin	1	Pinleiste	0,2
			Summe	1,42

Aufbau

Varianten

Es gibt eine Platine für den Arduino Uno und eine für den Mega, wobei die Version für den Uno auch auf dem Arduino Mega funktioniert. Sonst gibt es keine Variationen im Aufbau.

Reihenfolge

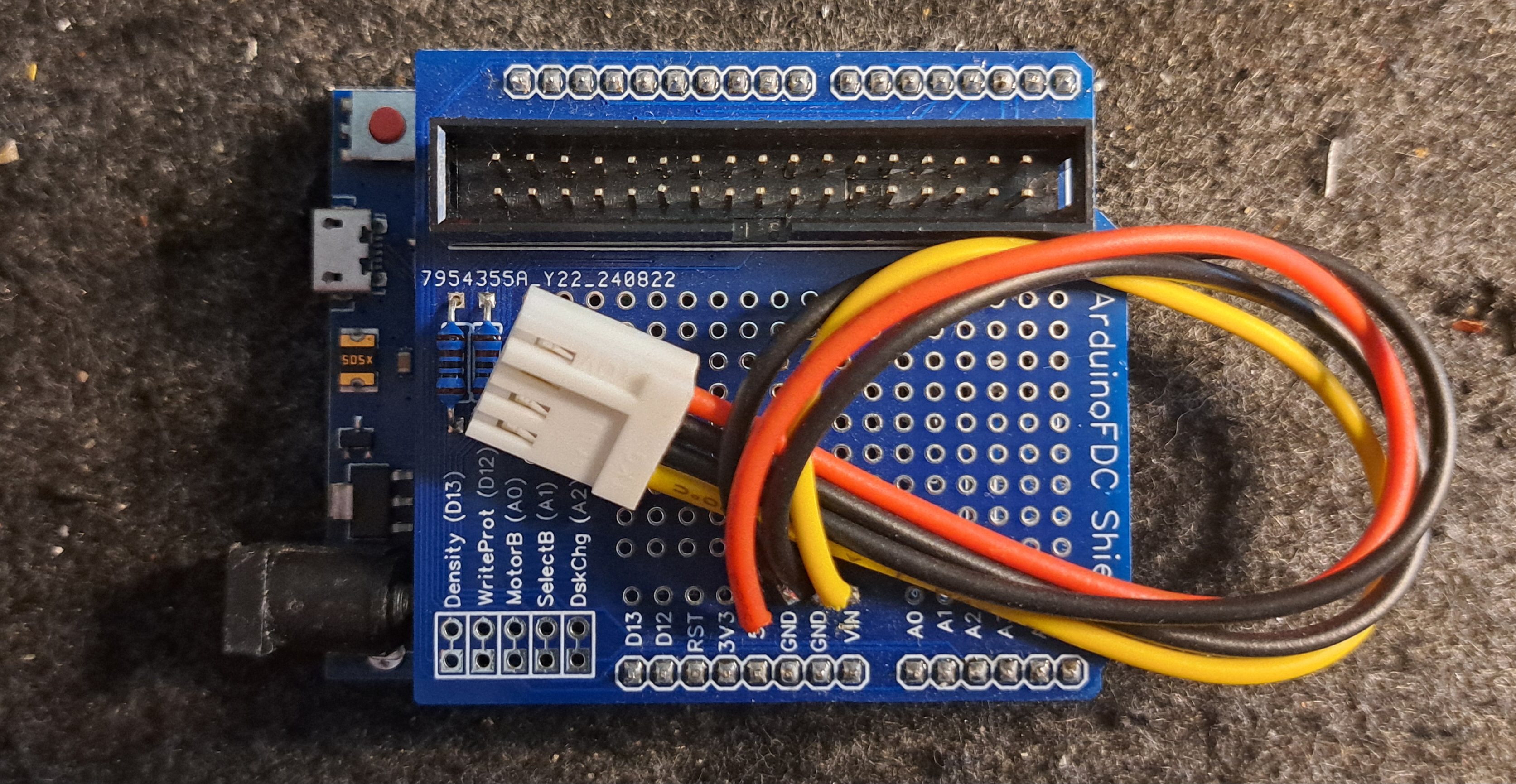

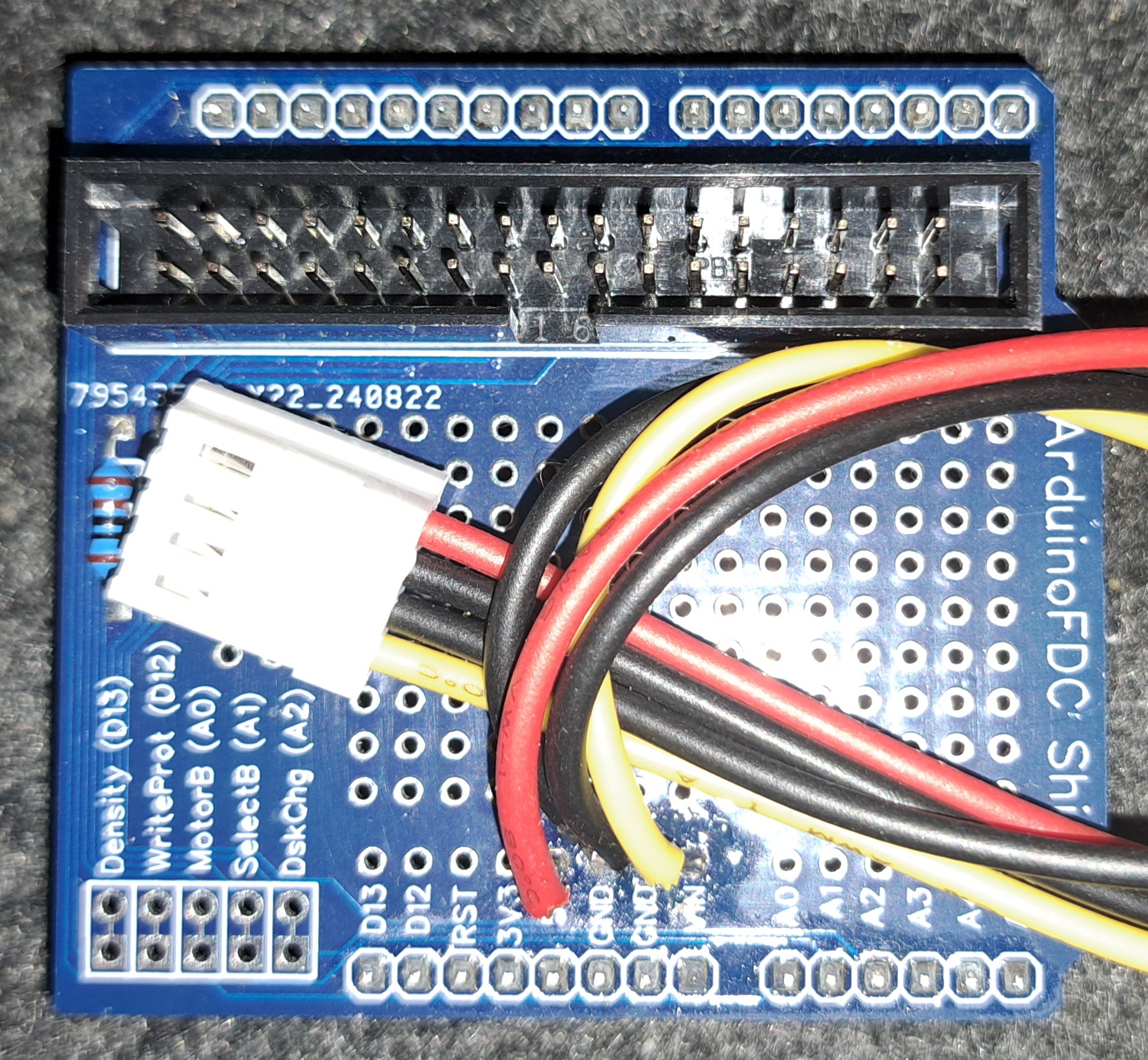

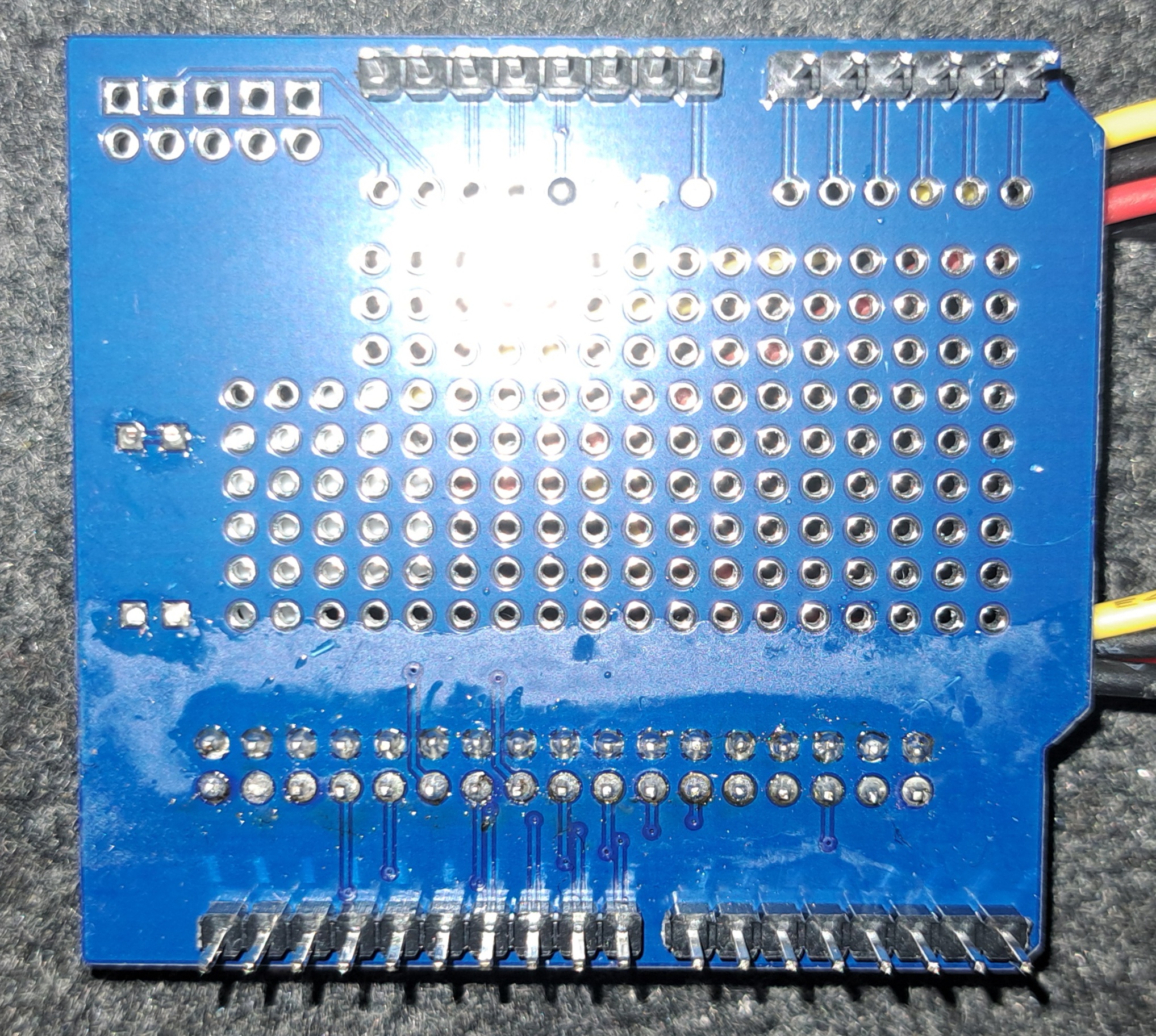

Ich habe die Platine in folgender Reihenfolge bestückt.

1. Widerstände
2. IDC Steckverbinder
3. Steckerleisten für Arduino
4. Stromversorgungskabel

Inbetriebnahme

Firmware

Hier meine Notizen zur Firmware, diese sind sehr kurz gefasst. Wenn ihr Fragen habt, gerne in den Kommentaren, dann erweitere ich diesen Abschnitt.

Mit Git bekommt man die Sourcen:

git clone https://github.com/dhansel/ArduinoFDC.git●Link-Status: OK

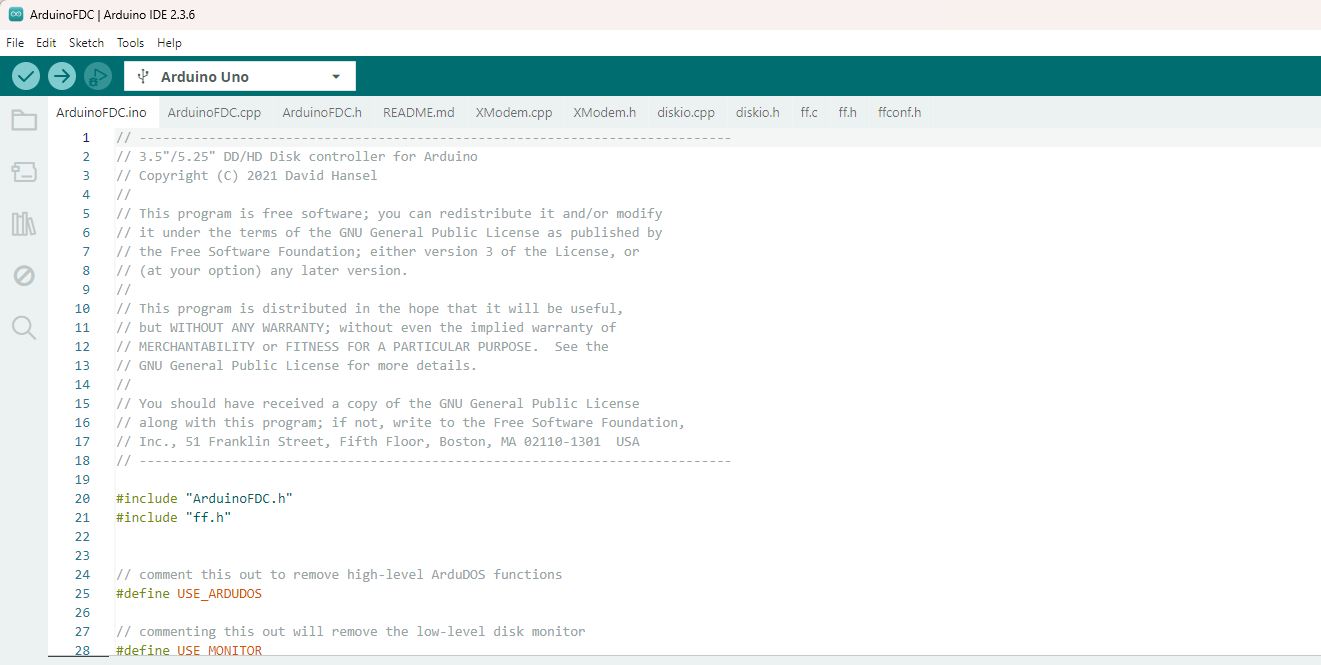

In der Arduino GUI die INO Datei öffnen und das richtige Board (Arduino Uno) wählen.

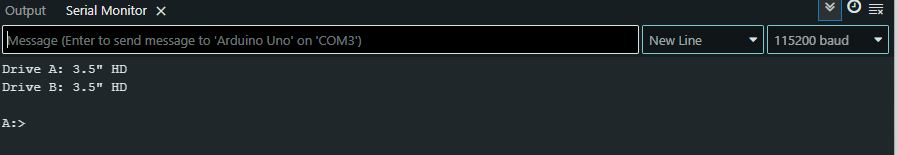

Der Sketch ließ sich bei mir ohne Fehler kompilieren und auf den Uno aufspielen (X-Modem habe ich deaktiviert gelassen). Mal in den Seriellen Monitor geschaut:

Die Serielle Schnittstelle ist mit 115200 Baud initialisiert, nicht vergessen, den Monitor anzupassen.

Anmerkung: Image Dateien können nur mit der XModem Funktion aufgespielt werden. Leider reicht der Speicher auf dem Arduino Uno nicht aus, um alle Optionen (ArduDOS, Low level disk Monitor, XModem) gleichzeitig zu aktivieren. Deshalb habe ich die Konfiguration im Folgenden geändert, um entweder die XModem-Funktionalität oder die ArduDos Variante zu verwenden.

Anschluss des Diskettenlaufwerks

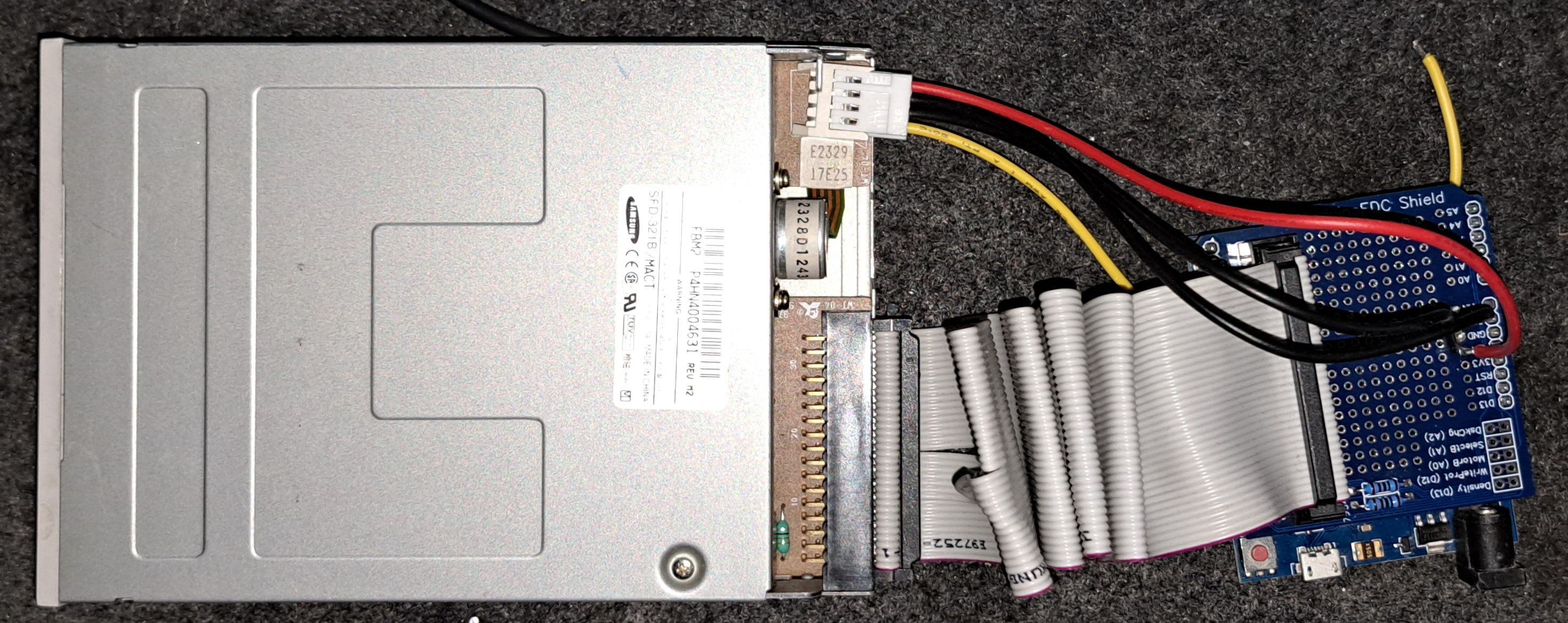

Floppy mit dem IDC-Kabel und dem Stromanschluss verbinden. Wenn das Floppy-Laufwerk als Laufwerk A erkannt werden soll, muss ein gedrehtes Kabel verwendet werden. Wird ein 1:1 durchgeführtes Kabel benutzt, kann das Laufwerk in ArduDos als B angesprochen werden.

Test

Da ich die X-Modem-Funktion verwenden möchte, werde ich statt Putty TeraTerm als Terminalprogramm verwenden. Ich möchte ein Image auf eine 720K (DD) Diskette schreiben und mir dann das Inhaltsverzeichnis anzeigen lassen.

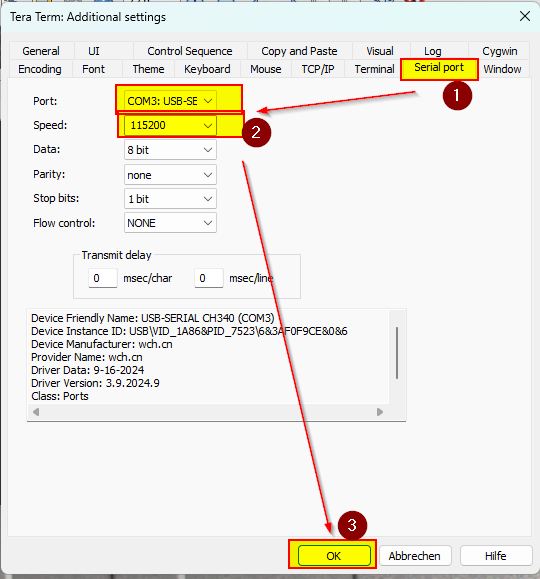

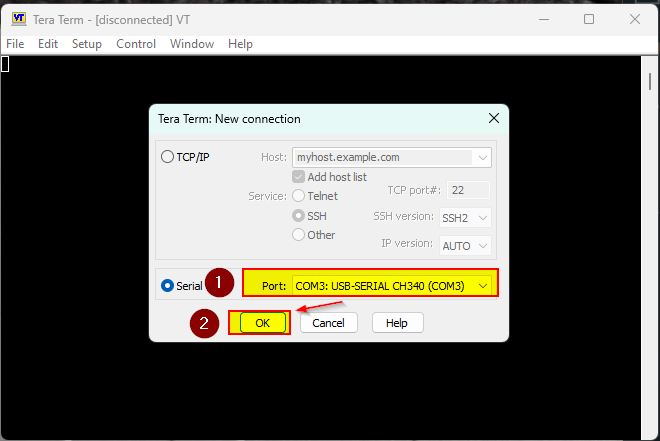

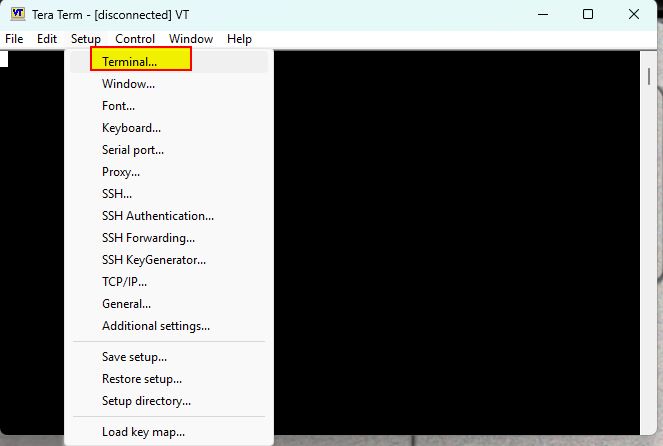

Einstellungen in TeraTerm

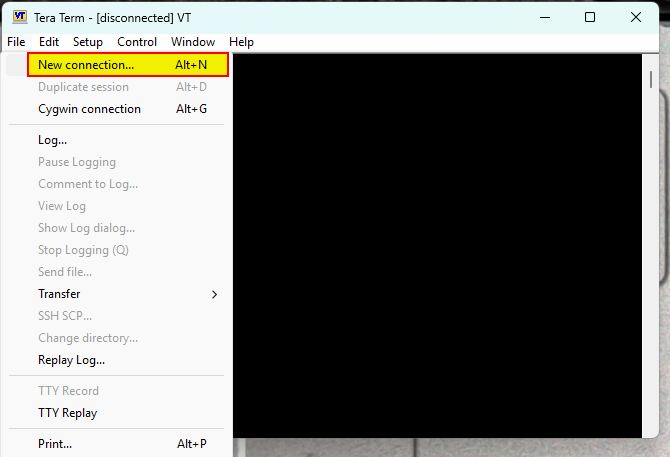

Verbindung öffnen

Datei übertragen

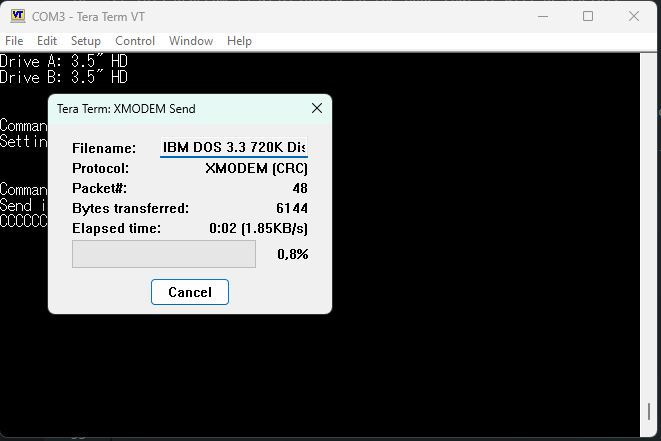

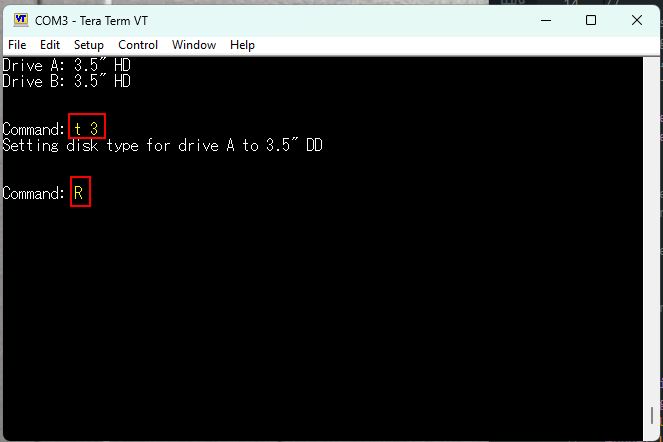

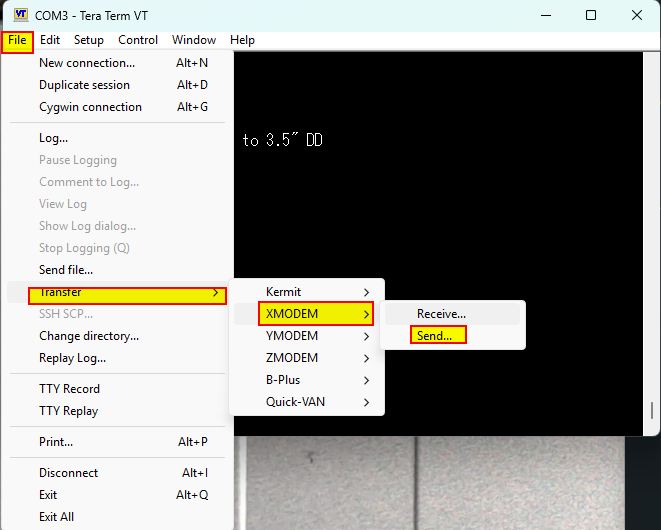

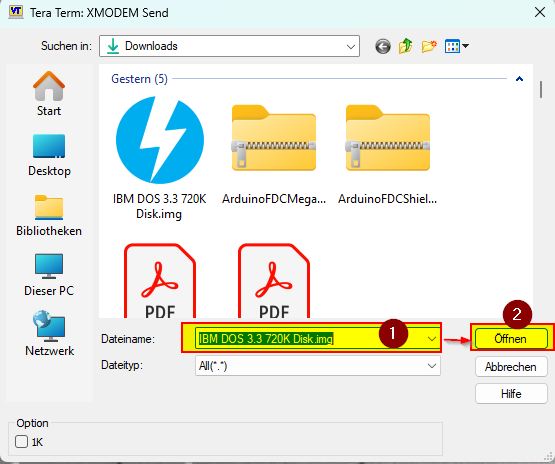

Die Firmware ist mit der Option USE_MONITOR und USE_XMODEM (USE_ARDUDOS ist deaktiviert) kompiliert und aufgespielt. Zuerst stelle ich das Laufwerk auf DD um, dann starte ich den Download im Terminal und danach wähle ich die Datei über die X-Modem-Funktion.

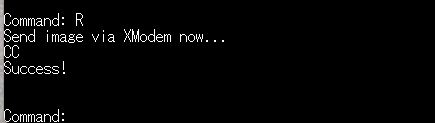

Wenn die Übertragung erfolgreich war, kommt die folgende Meldung, ansonsten wird eine Fehlermeldung ausgegeben.

Inhalt der Diskette anzeigen lassen

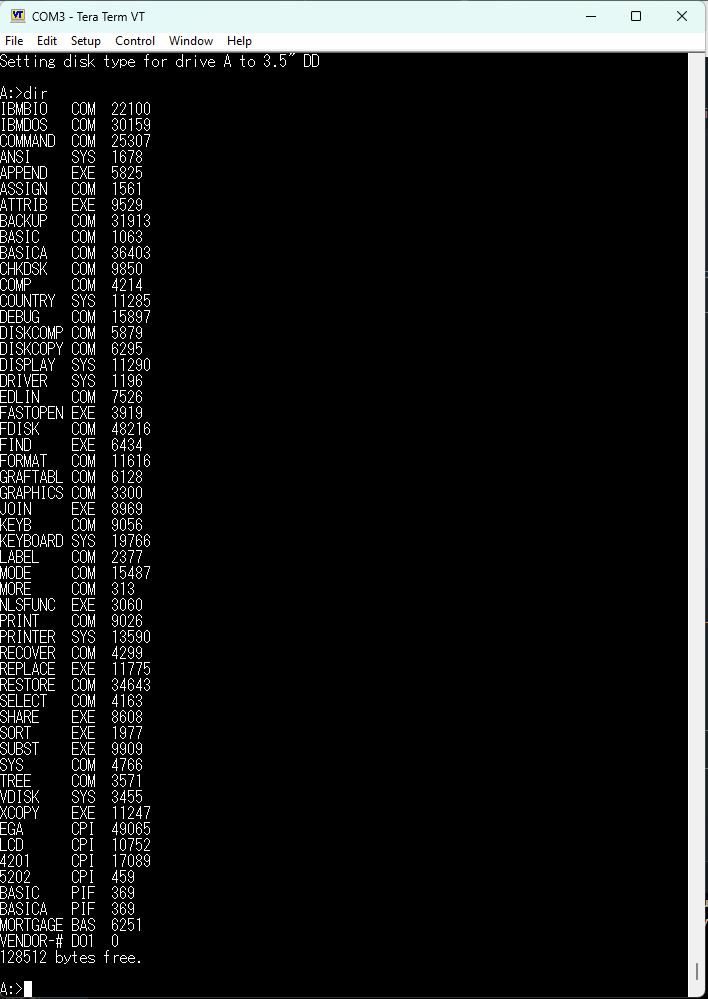

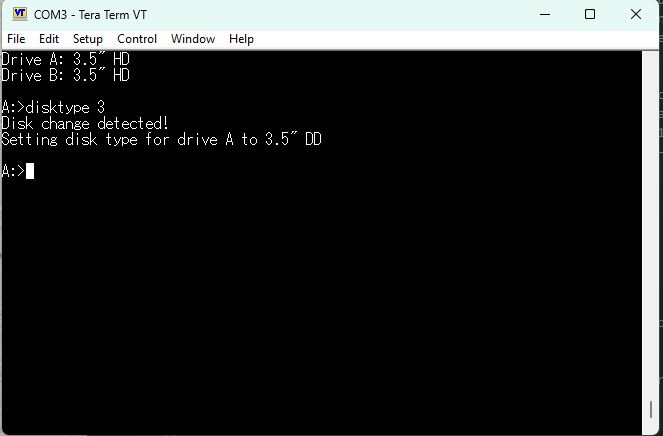

Die Firmware ist mit der Option USE_MONITOR und USE_ARDUDOS (USE_XMODEM ist deaktiviert) kompiliert und aufgespielt. Zuerst stelle ich das Laufwerk auf DD um, mit dem Befehl DIR wird der Inhalt des Verzeichnisses angezeigt.

Sonstiges

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

XModem Transfer bricht ab

Möglichst die TeraTerm-Fenster während des Uploads nicht mehr anfassen.

Fazit

Beschreibung	Wert
Erfolgreich	Ja
Preis pro Stück	~10€ inkl. Kabel und Platine
Lötdauer	20 Minuten
Funktion	OK – Bedienung ist eher benutzerunfreundlich
Lohnt es sich	Bedingt – Wer ab und an mal ein Image auf eine Diskette schreiben will, ist hiermit gut bedient. Wer das öfters macht oder eine breite Unterstützung für andere Dateiformate benötigt, sollte besser auf eine andere Lösung wie greaseweazle ●Link-Status: Unbekanntoder Ähnliches zurückgreifen.
Einschränkungen	Diskettentypen werden nicht automatisch erkannt, sehr auf FAT und DOS bezogen also eher im PC Sektor zu sehen.
