Retro Projekt – 8Bit ISA Ethernet Card (isa8_eth)

Last Updated on 12. Oktober 2026 by sfambach●Link-Status: OK

Die isa8_eth von Sergey Kiselev ist eine 8-Bit-ISA-Netzwerkkarte für XT- und AT-Rechner. Herz der Karte ist der Realtek RTL8019AS, sie ist NE2000-kompatibel und hat einen RJ45-Anschluss. Ein Sockel nimmt optional ein SST39SF040 Flash-EEPROM als Boot-ROM auf. Eingestellt wird die Karte wahlweise per DIP-Schalter, per Software oder über Plug and Play.

Link zum Projekt

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

GitHub – skiselev/isa8_eth: ISA 8-Bit Ethernet Controller●Link-Status: OK

Beiträge der Serie

ISA 8Bit 8088 Board●Link-Status: OK – Das Hauptprozessor Board mit 8088 oder V20

ISA 8 Bit Backplane●Link-Status: OK – Platine mit ISA Steckplätzen für die gebauten ISA Karten

ISA 8 Bit Super VGA Karte●Link-Status: Kaputt – Karte basiert auf Trident TVGA9000i Chip

ISA 8 Bit Ethernet Karte●Link-Status: OK – Moderne Netzwerkkarte basierend auf dem Realtek 8019 Chip

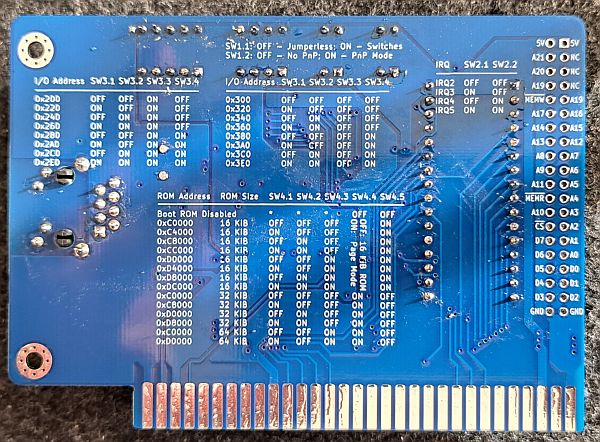

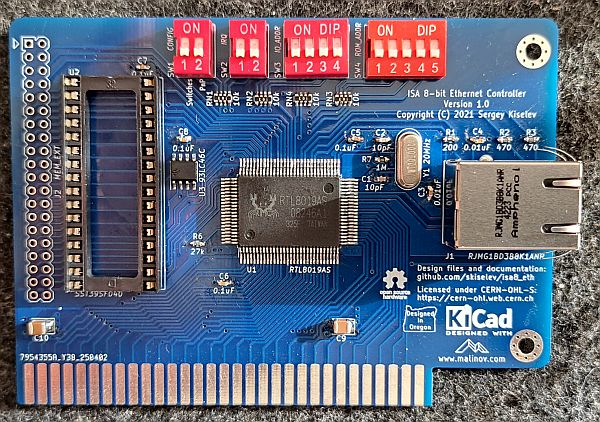

Ansichten

Fakten

• XT/AT, RTL8019, NE2000-kompatibel
• 10BASE-T mit 10 Mbit/s, Vollduplex
• 8-Bit-ISA-Port
• RJ45-Anschluss
• Sockel für EEPROM
• Schnittstelle für externen Speicher

Schaltpläne

Dokumentation

Die Dokumentation steht im README des GitHub-Projekts isa8_eth●Link-Status: OK.

Zusammenbau

Platine

Beschreibung	Wert
Gerber vorhanden	Ja
Gerberdatei	Gerberdateien auf GitHub●Link-Status: OK
Bestellt wo	JLCPCB
Stück	10
Preis	~15€
Besonderheiten	Leadfree, Farbe blau

Die Gerberdateien sind hier konserviert. Die aktuelle Version gibt es im GitHub-Projekt.

Bauteile

Die Bauteile habe ich beim „schnellen Ali“ (AliExpress) bestellt, pro Karte lagen sie bei ca. 6 €.

Bauteil	Größe	Anzahl	Beschreibung	Preis €	WE
R1	200R, 0603	1	200 Ohm Widerstand, 0603 SMT	0,02	E
R2, R3	470R, 0603	2	470 Ohm Widerstand, 0603 SMT	0,04	E
R6	27K, 0603	1	27 kOhm Widerstand, 0603 SMT	0,02	E
R7	1M, 0603	1	1 MOhm Widerstand, 0603 SMT	0,02	E
RN1 – RN4	4x10k, 0603	4	10 kOhm x 4 Widerstandsarray, 0603 SMT	0,08	E
C1, C2	10pF, 0603	2	10pF MLCC Kondensator, 0603 SMT	0,12	E
C3, C4	0,01uF (10nF), 0603	2	0.01uF MLCC Kondensator, 0603 SMT	0,12	E
C5 – C8	0,1uF (100nF), 0603	4	0.1uF MLCC Kondensator, 0603 SMT	0,24	E
C9, C10	22uF, 1210	2	22uF Tantal-Kondensator, 1210 SMT	0,12	E
U3	SOIC	1	93C46 – 1 Kbit EEPROM, SOIC	0,17	E
U1		1	Realtek RTL8019AS Ethernet Controller	3,00	E
Y1	20 MHz, 18pF	1	20 MHz, 18pF, HC-49U Quarz	0,19	E
U2	32 Pin	1	32 pin DIP IC-Sockel	0,23	E
SW1, SW2	2Pos	2	DIP-Schalter, 2 Positionen, SPST	0,30	E
SW3	4Pos	1	DIP-Schalter, 4 Positionen, SPST	0,15	E
SW4	5Pos	1	DIP-Schalter, 5 Positionen, SPST	0,17	E
J1	RJMG1BD3B8K1ANR	1	Netzwerkbuchse	3,50	E
U2	512 KiB, 32 pin DIP	1	(optional) SST39SF040 – 512 KiB Flash ROM, 32 pin DIP – als Boot-ROM	1,30	E
			Summe	9,79€

Statt eines gekauften Slotblechs kann auch ein 3D-gedrucktes Slotblech verwendet werden: GitHub – druckbares ISA-Slotblech (STL) für die isa8_eth●Link-Status: OK.

Aufbau

Varianten

Keine bekannt.

Reihenfolge

1. Realtek-Chip auflöten, mit viel Flussmittel, damit sich die Pins trennen
2. Widerstandsnetzwerke
3. 93C46 und restliche SMD-Bauteile
4. Quarz
5. Sockel für EEPROM
6. DIP-Schalter
7. Netzwerkbuchse
8. Die Stiftleisten habe ich weggelassen.

Inbetriebnahme

Firmware

Das EEPROM U3 (93C46) enthält die Grundeinstellungen des Realtek-Chips: MAC-Adresse, Ressourcen für den Software-Modus und die Plug-and-Play-Daten. Aufgespielt werden sie mit dem DOS-Tool PG8019●Link-Status: OK aus dem GitHub-Projekt. Die Vorlage 8019AS.CFG vorher anpassen, vor allem MAC-Adresse und Seriennummer. Hier ist das Tool konserviert, die aktuelle Version gibt es auf GitHub.

Konfiguration

Die Karte kennt drei Konfigurationsarten, welche davon gilt, legt der DIP-Schalter SW1 fest.

Konfigurationsart	SW1-1	SW1-2
Software (RSET8019, jumperless)	Aus	Aus
DIP-Schalter	An	Aus
Plug and Play	Aus	An

Per DIP-Schalter

Die Schalter SW2 bis SW4 wirken nur, wenn SW1 auf „DIP-Schalter“ steht.

IRQ	SW2-1	SW2-2
2	Aus	Aus
3	An	Aus
4	Aus	An
5	An	An

Adresse	SW3-1	SW3-2	SW3-3	SW3-4
0x200	Aus	Aus	An	Aus
0x220	An	Aus	An	Aus
0x240	Aus	An	An	Aus
0x260	An	An	An	Aus
0x280	Aus	Aus	An	An
0x2A0	An	Aus	An	An
0x2C0	Aus	An	An	An
0x2E0	An	An	An	An
0x300	Aus	Aus	Aus	Aus
0x320	An	Aus	Aus	Aus
0x340	Aus	An	Aus	Aus
0x360	An	An	Aus	Aus
0x380	Aus	Aus	Aus	An
0x3A0	An	Aus	Aus	An
0x3C0	Aus	An	Aus	An
0x3E0	An	An	Aus	An

Adresse	Größe	SW4-1	SW4-2	SW4-3	SW4-4	SW4-5
ROM deaktiviert	–	–	–	–	Aus	Aus
0xC000	16kB	Aus	Aus	Aus	Aus	An
0xC400	16kB	An	Aus	Aus	Aus	An
0xC800	16kB	Aus	An	Aus	Aus	An
0xCC00	16kB	An	An	Aus	Aus	An
0xD000	16kB	Aus	Aus	An	Aus	An
0xD400	16kB	An	Aus	An	Aus	An
0xD800	16kB	Aus	An	An	Aus	An
0xDC00	16kB	An	An	An	Aus	An
0xC000	32kB	Aus	Aus	Aus	An	Aus
0xC800	32kB	An	Aus	Aus	An	Aus
0xD000	32kB	Aus	An	Aus	An	Aus
0xD800	32kB	An	An	Aus	An	Aus
0xC000	64kB	Aus	Aus	An	An	Aus
0xD000	64kB	An	Aus	An	An	Aus

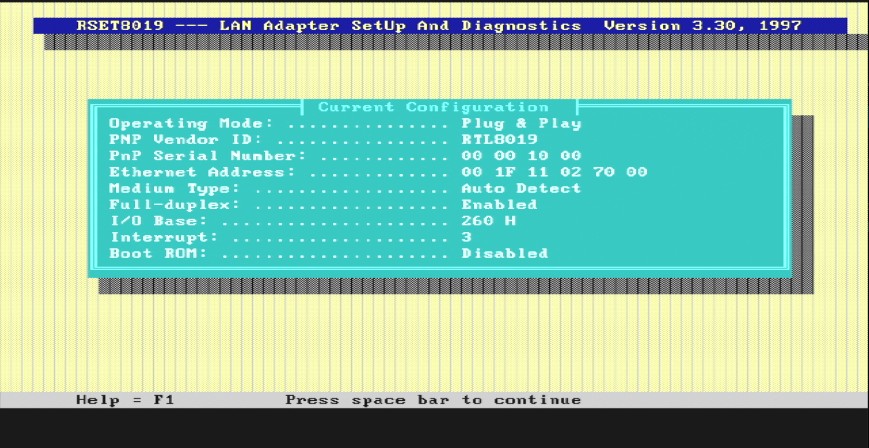

Per Software (RSET8019)

Stehen SW1-1 und SW1-2 auf Aus, ist die Karte „jumperless“: IRQ, I/O-Adresse und Boot-ROM werden nicht über die Schalter, sondern mit dem Realtek-DOS-Tool RSET8019 eingestellt. Das Tool schreibt die Werte in das EEPROM U3, sie bleiben also auch nach dem Ausschalten erhalten. Die DIP-Schalter SW2 bis SW4 und die Widerstandsnetzwerke RN1 bis RN3 werden in diesem Modus nicht gebraucht.

Das Tool am besten ohne geladene Treiber und ohne EMM386 starten (bei neueren MS-DOS-Versionen beim Booten F5 drücken), damit nichts mit der Karte kollidiert. Danach den Treiberaufruf in der AUTOEXEC.BAT an die gewählten Werte anpassen.

Das Tool liegt im GitHub-Projekt: RSET8019●Link-Status: OK.

Plug and Play

Mit SW1-2 auf An meldet sich die Karte als ISA-Plug-and-Play-Gerät. Die Ressourcen vergibt dann das PnP-BIOS bzw. das Betriebssystem. Die PnP-Daten liegen ebenfalls im EEPROM U3 und werden mit PG8019 aufgespielt.

Treiber

Für DOS bringt das Projekt einen angepassten NE2000-Paket-Treiber●Link-Status: OK mit, denn der verbreitete Crynwr-Treiber unterstützt NE2000-Karten im 8-Bit-Slot nicht. Weitere Treiber gibt es auf der Realtek-Treiberseite●Link-Status: OK. Hier ist der Treiber konserviert, die aktuelle Version gibt es auf GitHub.

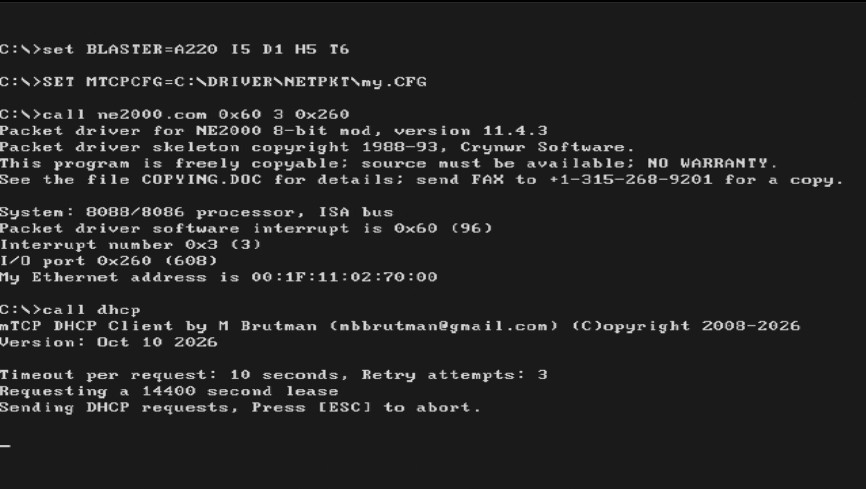

Geladen wird der Treiber in der AUTOEXEC.BAT. IRQ und Adresse müssen zur Konfiguration der Karte passen:

:: Autoexec.BAT Paket Treiber
:: IRQ 3, Adr 0x260, ID 0x60 für package driver
ne2000.com 0x60 3 0x260

Test

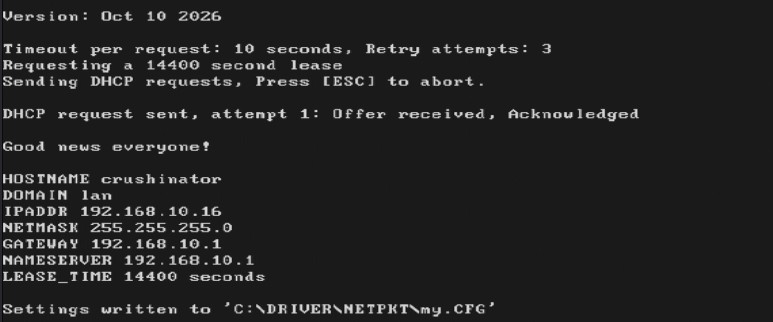

Für den ersten Test das Netzwerkkabel anstecken, die grüne Link-LED muss leuchten. Dann den NE2000-Treiber laden. Er meldet IRQ, I/O-Adresse und MAC-Adresse der Karte. Anschließend holt sich das Programm DHCP aus dem mTCP-Paket●Link-Status: OK eine IP-Adresse vom Router. Die Umgebungsvariable MTCPCFG muss dafür auf die mTCP-Konfigurationsdatei zeigen. Klappt das, läuft die Karte. Danach kann man mit FTP oder HTGET aus dem gleichen Paket Dateien laden.

Sonstiges

Datenblätter

Realtek RTL8019AS

Quelle: https://www.alldatasheet.com/datasheet-pdf/download/1134598/REALTEK/RTL8019AS.html●Link-Status: Unbekannt

SST39SF040

Quelle: https://www.mouser.de/datasheet/3/282/1/20005022C.pdf●Link-Status: OK

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

Fazit

Beschreibung	Wert
Erfolgreich	JA
Preis pro Stück	~12 €
Lötdauer	1 Stunde
Funktion	Gut –

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

• Hardware: offen, CERN OHL-S v2●Link-Status: OK (OSHWA-zertifiziert, US002001)
• Software/Firmware: NE2000-Treiber GPLv2; Dokumentation CC BY-SA 4.0
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
