Retro Net – Novell #738-149-00x

Last Updated on 4. Oktober 2026 by sfambachLink-Status: OK

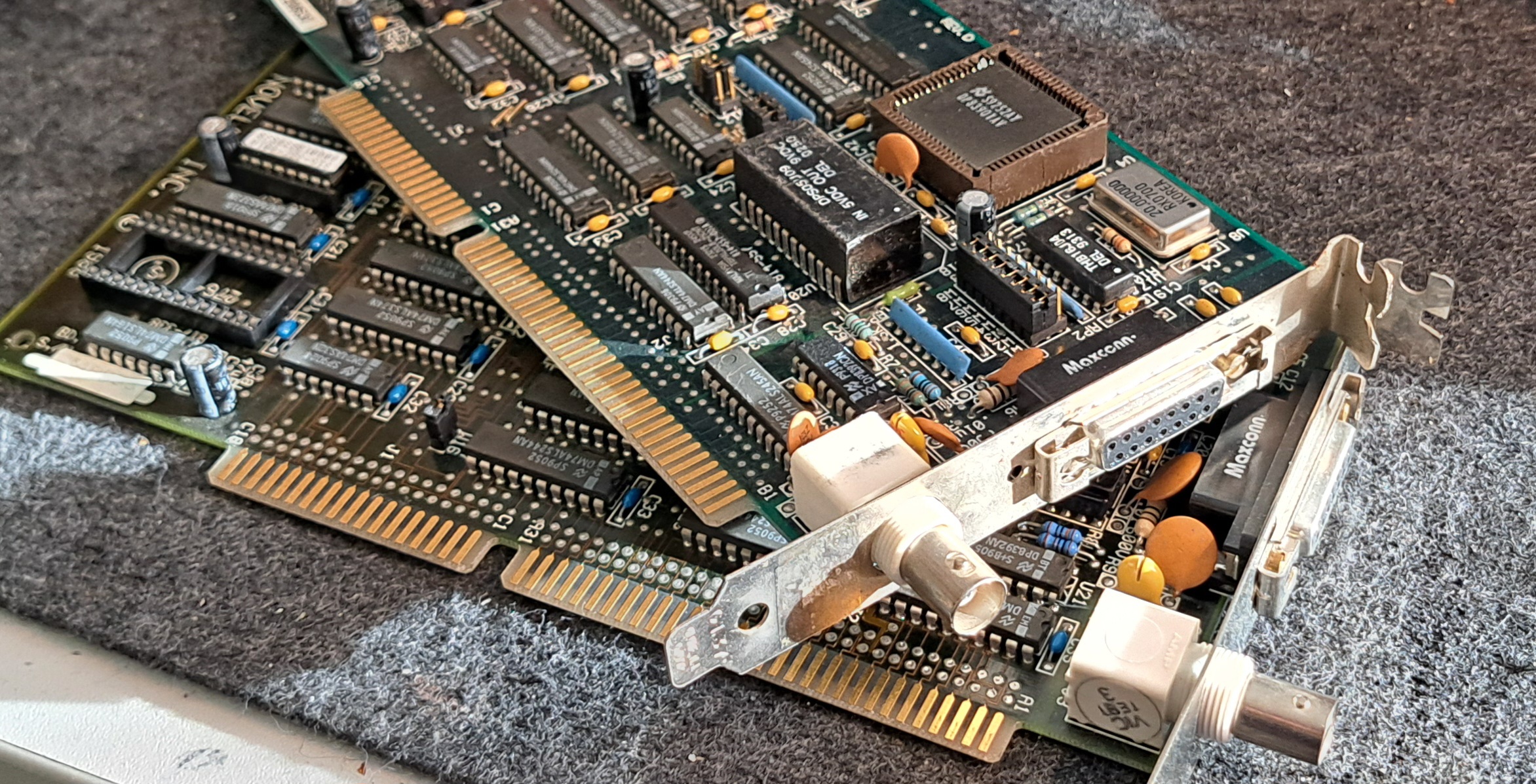

Novell 16Bit Netzwerkkarte mit anständiger Baulänge ;). Mit etwas Glück könnten die Karten NE2000-kompatibel sein. Beide besitzen einen Sockel für ein 27C64 EPROM. Ein AUI Port macht sie RJ45-kompatibel. Sehr schöne Karte und mit einem Adapter sogar RJ45 fähig.

Ansichten

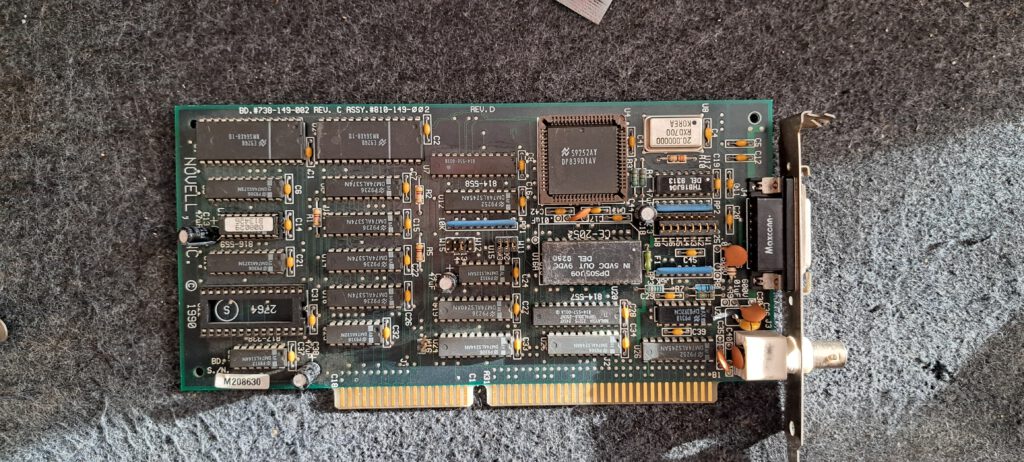

#738-149-002 – Vorderseite

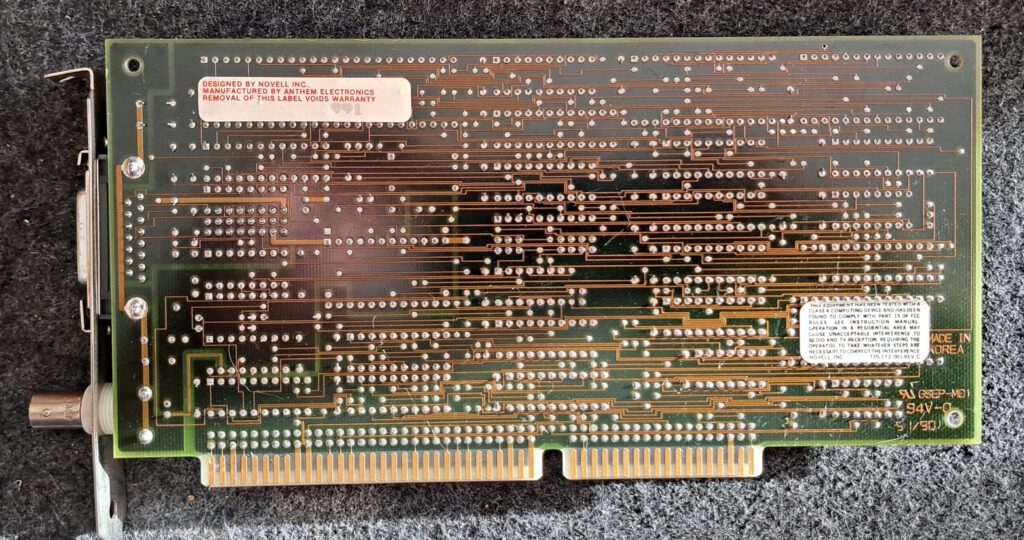

#738-149-002 – Rückseite

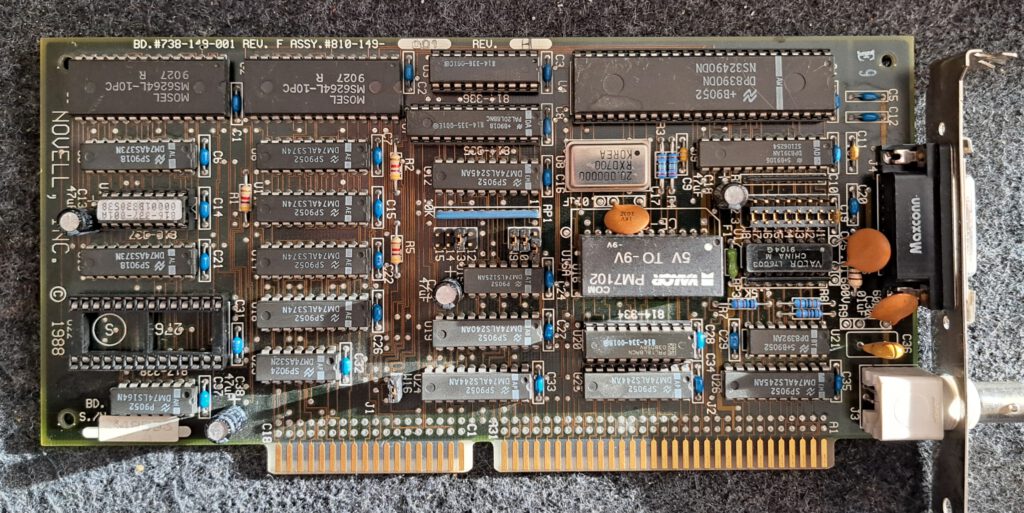

#738-149-001 – 2. Karte Vorderseite gleicher DP-IC, nur in anderer Bauform

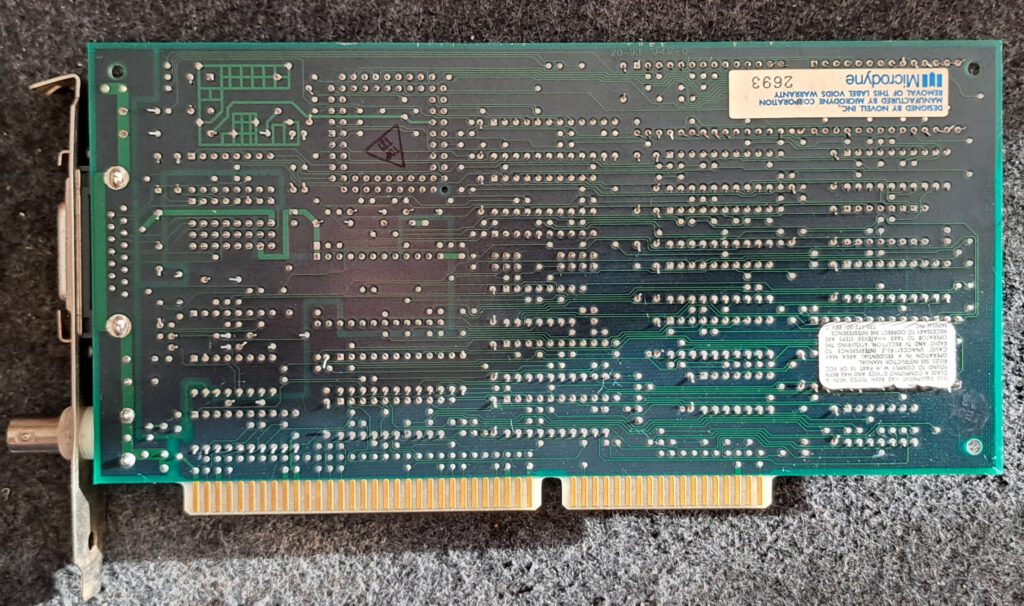

#738-149-001 – 2. Netzwerkkarte Rückseite

Fakten

HerstellerNovellNovell
Bezeichnung738-149-001 Rev F738-149-002 Rev C
ChipDP8390DNDP83901AV
Baujahr (ICs Karte)1988 (1992)1990 (1992)
10 Base 2 (BNC)XX
10 Base 5 (SUB-D 15)/AUIXX
10 Base T (RJ45)
100 Base X (RJ45)
1000 Base X (RJ45)
Sonst. Anschlüsse
KonfigurationJumperJumper
ROM SupportXX
ROM Typ27C6427C64
ISA 8 Bit
ISA 16BitXX
VLB
PCI
PCI-E
Kampatibel mitNE2000NE2000
Kompatible BezeichnungNE2000NE2000

Handbuch

Quelle: https://arvutimuuseum.ee/th99/n/E-H/40307.htmLink-Status: OK

Novell738-149-00x_40307_pinoutLink-Status: OKHerunterladenLink-Status: OK
dp8390c-6661d11e1a529716360858Link-Status: OKHerunterladenLink-Status: OK
1988_National_Data_Communications_Local_Area_Networks_UARTs_HandbookLink-Status: OKHerunterladenLink-Status: OK

Treiber

DOS

Novell#738-149-00x_MSLANMAN.DOSLink-Status: OKHerunterladenLink-Status: OK
Novell#738-149-00x_PLUSDIAGLink-Status: OKHerunterladenLink-Status: OK
Novell#738-149-00x_ne2000_pktdrvLink-Status: OKHerunterladenLink-Status: OK
REM Autoexec.bat
c:\driver\network\ne2000\ne2000.com 0x60 3 0x320

REM Config.sys - wird nichts gebraucht

Es muss eine richtige MAC Adresse zu sehen sein, also nicht so etwas wie 00:00:00:00:00 oder F9:F9:F9:F9:F9.

Windows 3.x

Enthalten ?

Windows 9.x, XP., 2000

Enthalten!

Windows NT 3.5, 4.0

enthalten ?

OS2

–

Novell

Siehe ganzes Treiberpaket.

Das ganze Treiberpaket

2000-d1Link-Status: OKHerunterladenLink-Status: OK

Fehlersuche

Chips richtig eingesteckt

Bei der zweiten Karte startete der Rechner nicht. Ich hatte erst auf einen Kurzschluss getippt, aber nichts gefunden. Nachdem ich die erste Karte zum Laufen gebracht habe, dachte ich mir, hol mal den Netzwerk-IC raus und spende mal ein wenig Kontaktspray. Beim Wiedereinstecken ist mir aufgefallen, dass ich die Orientierung nicht mehr weiß. Aber auf dem IC ist ein Punkt und im Sockel ein Pfeil. Meine Bilder zeigten aber, dass das IC in eine andere Richtung eingesteckt war. Mit Bildern aus dem Inet verglichen, das IC gedreht und schon gehts …

Datenblätter, Blockschaltpläne und Schaltpläne besorgen

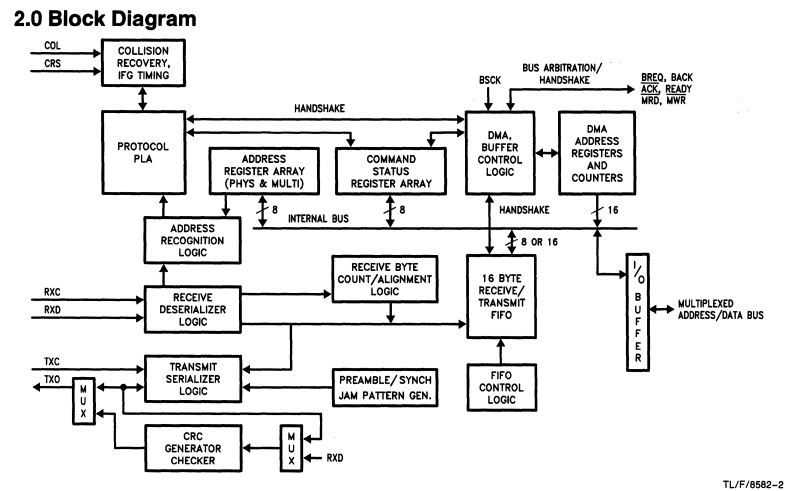

Blockdiagramm für Referenzimplementierung – Quelle: LINKLink-Status: OK
1988_National_Data_Communications_Local_Area_Networks_UARTs_Handbook_PinoutLink-Status: OKHerunterladenLink-Status: OK
1988_National_Data_Communications_Local_Area_Networks_UARTs_Handbook_revdesLink-Status: OKHerunterladenLink-Status: OK

Sonstiges

Netzwerk-Arten

https://www.fambach.net/?p=12059Link-Status: Kaputt

Fazit

FrageAntwort
Funktioniert die KarteJA
Was hat es gekostet?Die zwei Stück haben mich 20€ inklusive Versand gekostet
War der Preis OK?Ja, mit Glück zum günstigen Preis.
Lohnt er sich? Für mich ja, wenn jemand nur RJ45 Verkabelung hat, dann eher nicht, der Adapter kostet nochmal 10-40€ und steht unnötig lange auf der Rückseite des Rechners heraus.
GesamtfazitPositiv – Freue mich zwei NE2000 kompatible Karten zu haben, die perfekt in alte PCs passen.
Formales Fazit

Probleme

Keine Anleitung und Speicher-Adresse unbekannt

Wenn ein Treiber bekannt ist einfach alle Adressen von 0x160-0x360 beim Laden angeben. Wenn die MAC Adresse nicht als FF … FF angezeigt wird, sollte der die richtig Speicher-Adresse gefunden sein.
