Eine der wohl berühmtesten und beliebtesten Netzwerkkarten. Einfach einschalten, konfigurieren, geht. Mit dieser Karte erschien Plug and Play das erste Mal wirklich möglich zu sein, auch war das Konfigurationstool ohne Problem nutzbar.

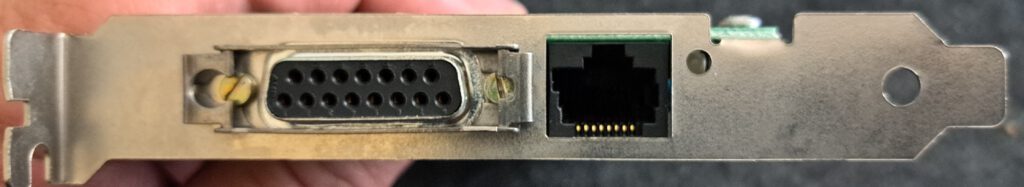

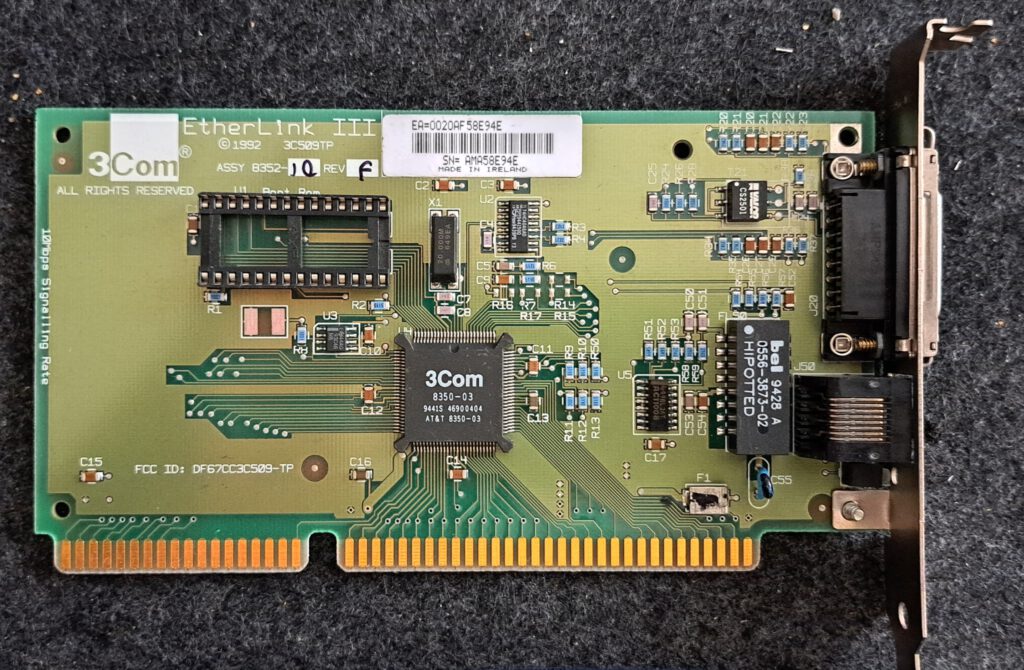

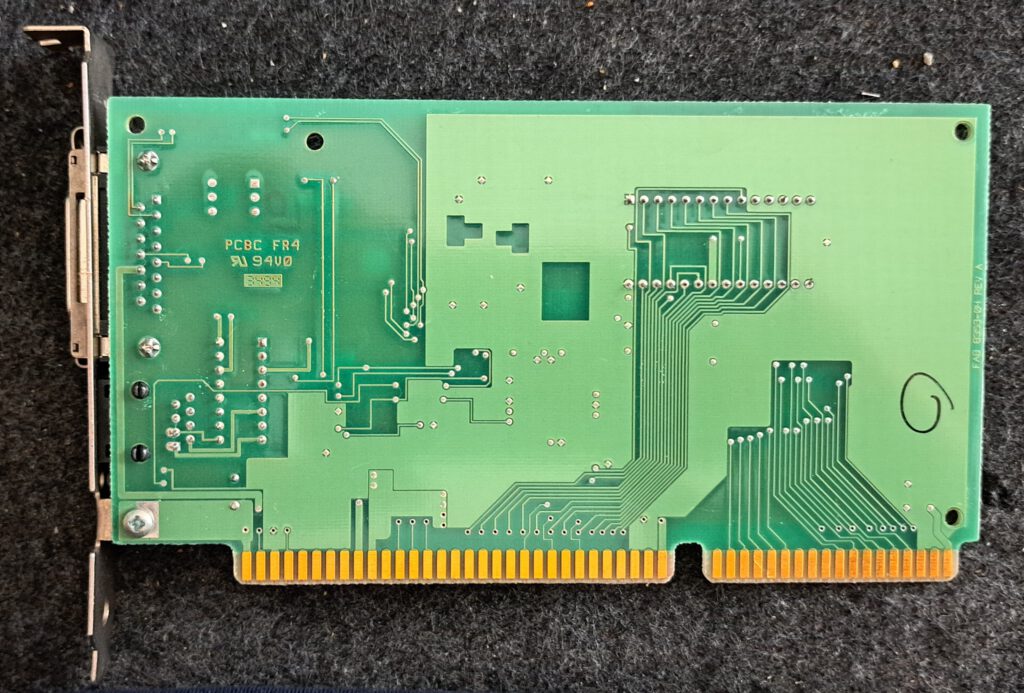

Ansichten

Fakten

Hersteller	3COM	3COM	3COM
Bezeichnung	Etherlink III – C	Etherlink II / 16	Etherlink III – F
Chip	3c509B-C	3C503	3C509tp / AT&T 8350-3
Baujahr (ICs Karte)			1992
10 Base 2 (BNC)	X	X
10 Base 5 (SUB-D 15)/AUI	X	X	X
10 Base T (RJ45)	X	X	X
100 Base X (RJ45)
1000 Base X (RJ45)
Sonst. Anschlüsse
Konfiguration	Config Tool	Config Tool	Config Tool
ROM Support	X	X	X
ROM Typ	8k-64K 27Cxxx	8k-64K 27Cxxx	8k-64K 27Cxxx
ISA 8 Bit
ISA 16Bit	X	X	X
VLB
PCI
PCI-E
Kampatibel mit
Kompatible Bezeichnung	3c509	3c503	3c509???

Handbuch

info_3COM_3C509_TP_Manual_202131291347Herunterladen

Treiber

DOS

3c509_dos_pktHerunterladen

3C509_dos_configHerunterladen

3c509_dos_lanmanHerunterladen

REM Autoexec.bat for package driver
c:\driver\3c509\3c509.com 0x60

Windows 3.x

3C509_wfw311Herunterladen

Windows 9.x, XP, NT 3.5, NT 4.0, 2000

Treiber sollte im Betriebssystem enthalten sein. (Aussage noch ungeprüft)

OS2, Novell

Habe aktuell keinen Treiber dafür gefunden, sind evtl. im Betriebssystem enthalten.

Sonstige

Das ganze Treiberpaket

3c509_komplettHerunterladen

Sonstiges

Im XT verwenden

Die Karte funktioniert wohl auch mit 8-Bit-ISA, braucht aber einen speziellen Treiber, der nicht auf 286er optimiert ist. Infos, Treiber und das Configtool findet ihr im folgenden Link:

https://github.com/hackerb9/3C509B-nestor?tab=readme-ov-fileLink-Status: Unbekannt

Zur Konservierung hier mal die aktuellen Treiber gesichert:

3c509_XTHerunterladen

XT-IDE

Habe die Karte mit einem XT-IDE RomLink-Status: OK bestückt, in der Software das ROM aktiviert, die Adresse gesetzt (0c800) und es hat gleich funktioniert.

Netzwerk-Arten

https://www.fambach.net/?p=12059Link-Status: Kaputt

Fazit

Ist und bleibt eine tolle Karte, alle Treiber sind verfügbar und das Konfigurationstool funktioniert ausgezeichnet.

Frage	Antwort
Funktioniert die Karte	Ja
Was hat es gekostet?	20€ im Konvolut
War der Preis OK?	Ja, ein Schnäppchen
Lohnt er sich?	Das Konvolut war nicht so ergiebig, aber für die Karte zu dem Preis hat es sich gelohnt.
Gesamtfazit	Positiv

Formales Fazit

Probleme

Keine Anleitung und Speicher-Adresse unbekannt

Wenn ein Treiber bekannt ist einfach alle Adressen von 0x160-0x360 beim Laden angeben. Wenn die MAC Adresse nicht als FF … FF angezeigt wird, sollte der die richtig Speicher-Adresse gefunden sein.
