Retro Projekt – Real Time Clock – RTC8088 (skiselev/RTC8088)

Last Updated on 6. Oktober 2026 by sfambach●Link-Status: OK

Wer seinem XT oder eigenbau eine Echtzeituhr gönnen möchte der hat hier ein nettes kleine Module von Skiselev.

Link zum Projekt

Nur zur Klarstellung das Projekt ist nicht mein geistiges Eigentum sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee) Spende.

Github Projekt – skiselev/RTC8088●Link-Status: OK

Github Projekt – spark2k06/RTC8088●Link-Status: OK

Ansichten

Fakten

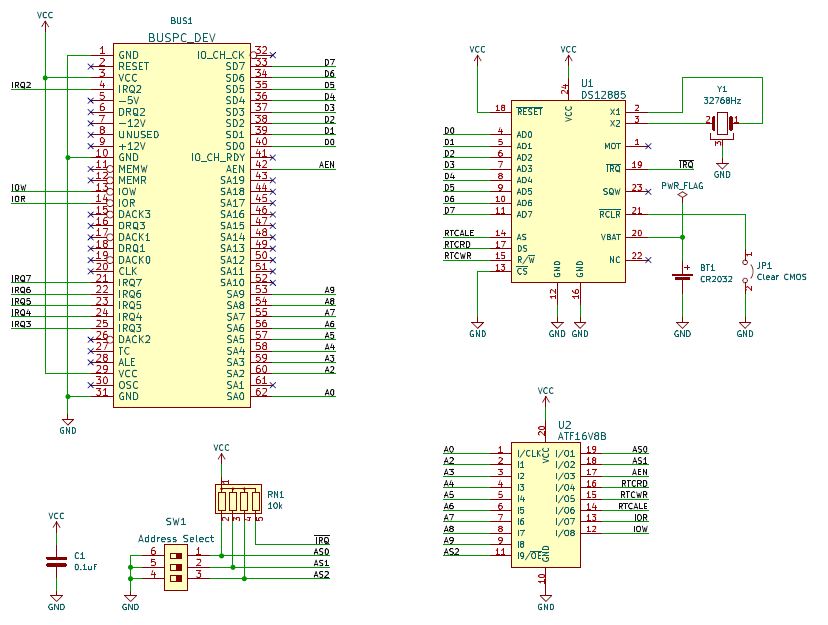

Schaltpläne

Dokumentation

Schalter und Jumper (Switches and Jumpers)

Quelle: https://github.com/skiselev/RTC8088●Link-Status: OK

SW1 – Auswahl der RTC-I/O-Adresse

Über diesen DIP-Schalter wird die I/O-Basisadresse für die Echtzeituhr (RTC) festgelegt.

I/O-Adresse	SW1.1	SW1.2	SW1.3
0x70	OFF	OFF	OFF
0x240	ON	OFF	OFF
0x2A0	OFF	ON	OFF
0x2C0	ON	ON	OFF
0x340	OFF	OFF	ON
0x3A0	ON	OFF	ON
0x3C0	OFF	ON	ON
Reserviert (Reserved)	ON	ON	ON

• Hinweis 1: Die obige Tabelle zeigt die Adressen, wie sie in der mitgelieferten SPLD-Fuse-Map (Logik-Konfiguration) hinterlegt sind. Die Auswahl kann durch Umprogrammieren des SPLD geändert werden.
• Hinweis 2: Die „Reserviert“-Adresse ist in der mitgelieferten SPLD-Fuse-Map standardmäßig auf 0x70 eingestellt. Es wird empfohlen, diese Einstellung zu nutzen, wenn Sie dem SPLD eine eigene, benutzerdefinierte I/O-Adresse hinzufügen möchten.

JP1 – CMOS löschen (Clear CMOS)

Der Jumper JP1 dient zum Zurücksetzen des nichtflüchtigen Speichers (NVRAM).

Position	Beschreibung
Offen / open (Standard)	Normaler Betrieb (Normal operation)
Geschlossen / closed	NVRAM-Speicher löschen (Clear NVRAM memory)

Zusammenbau

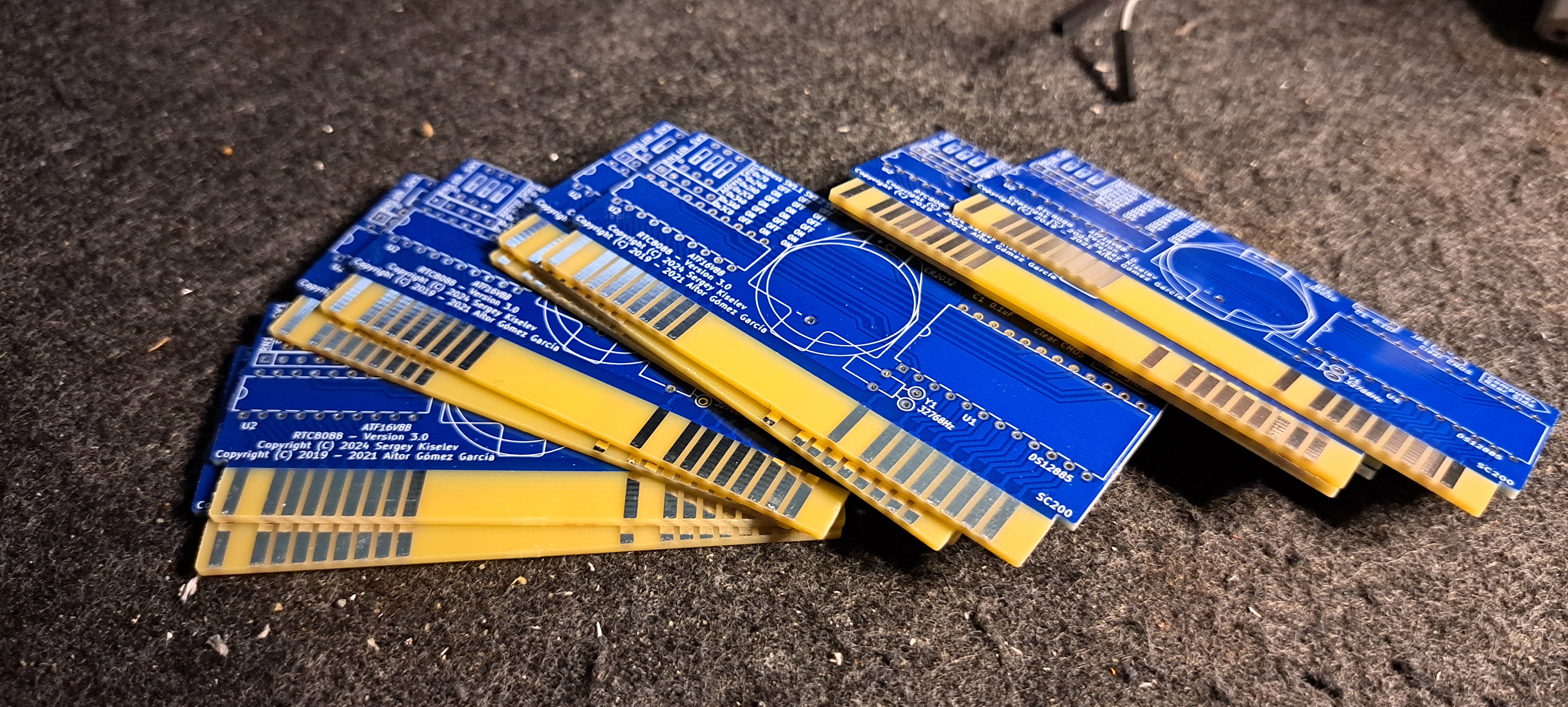

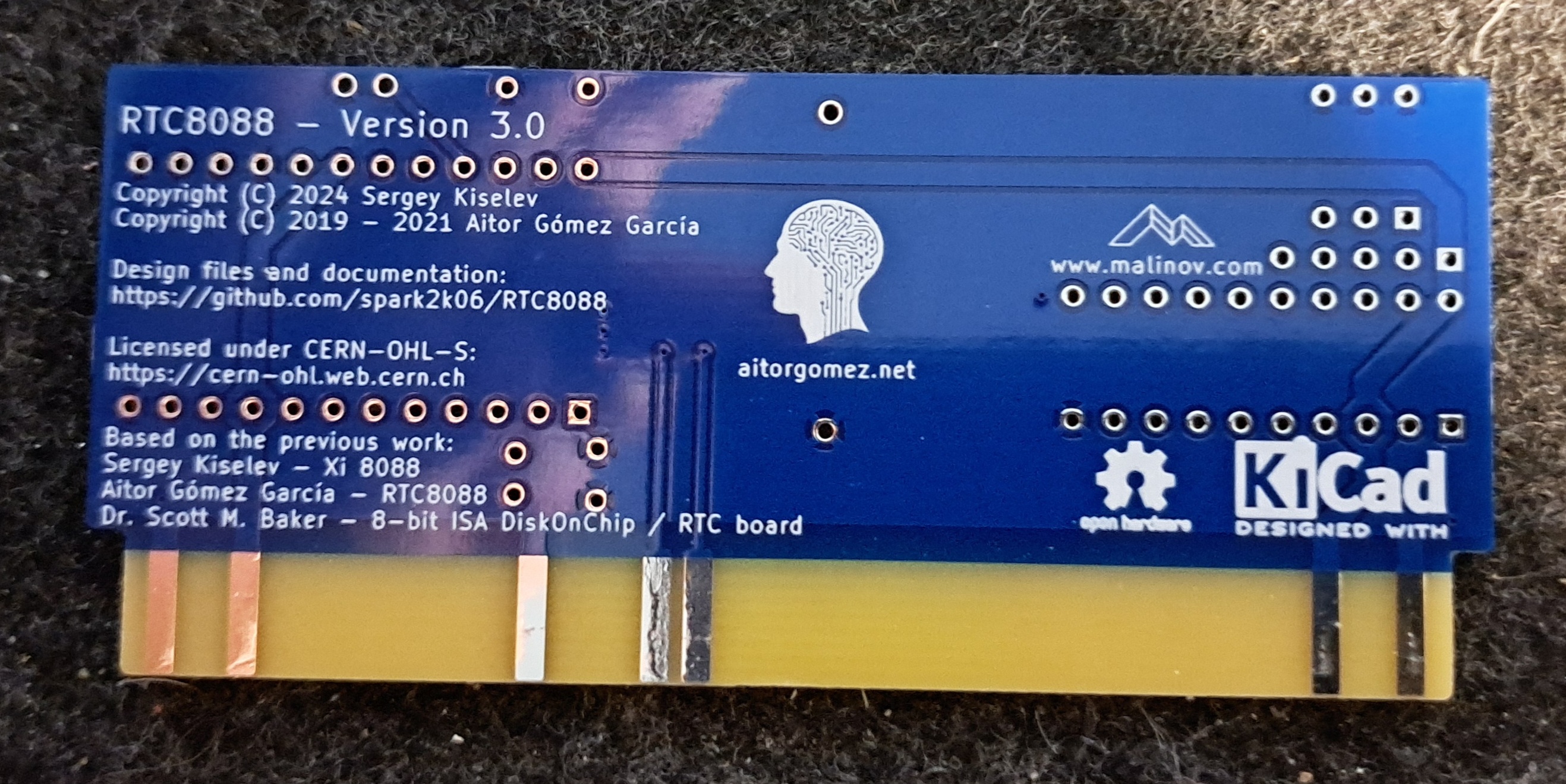

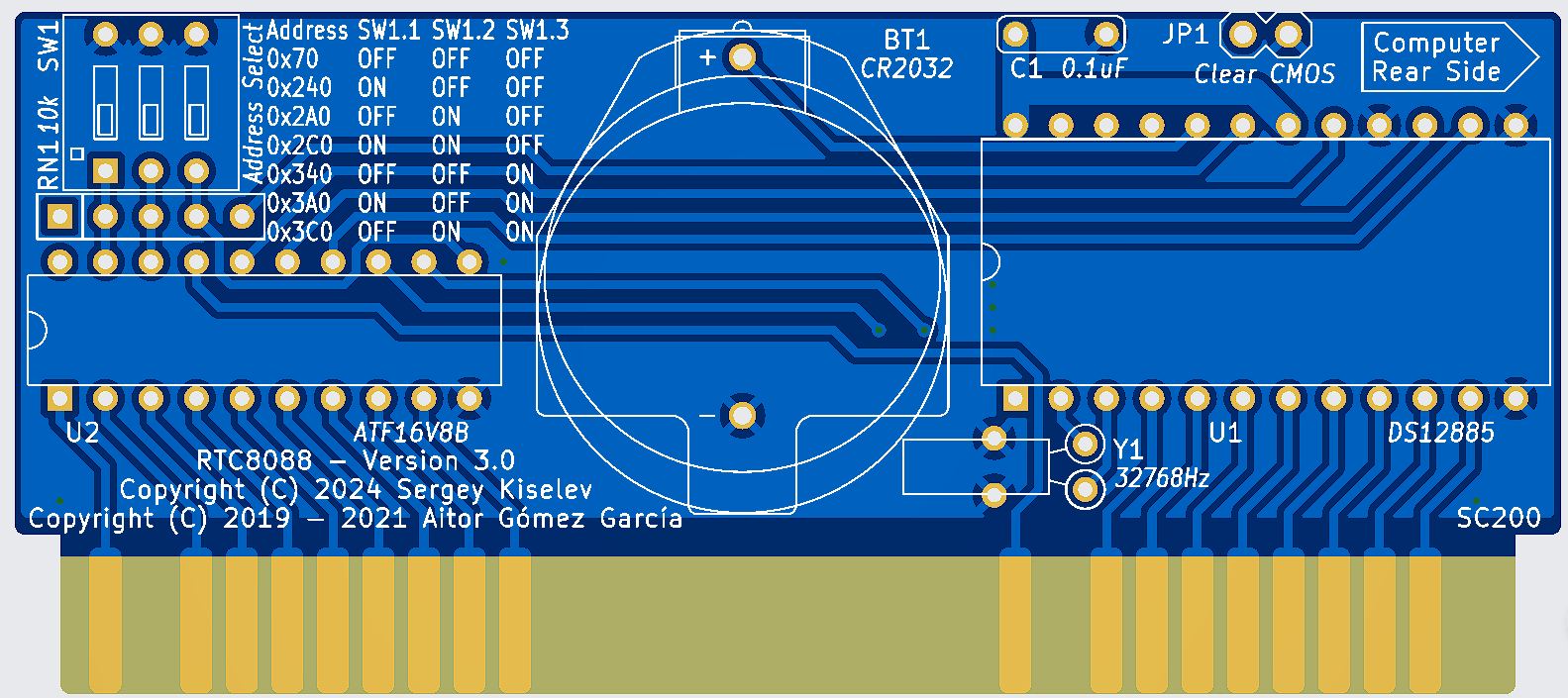

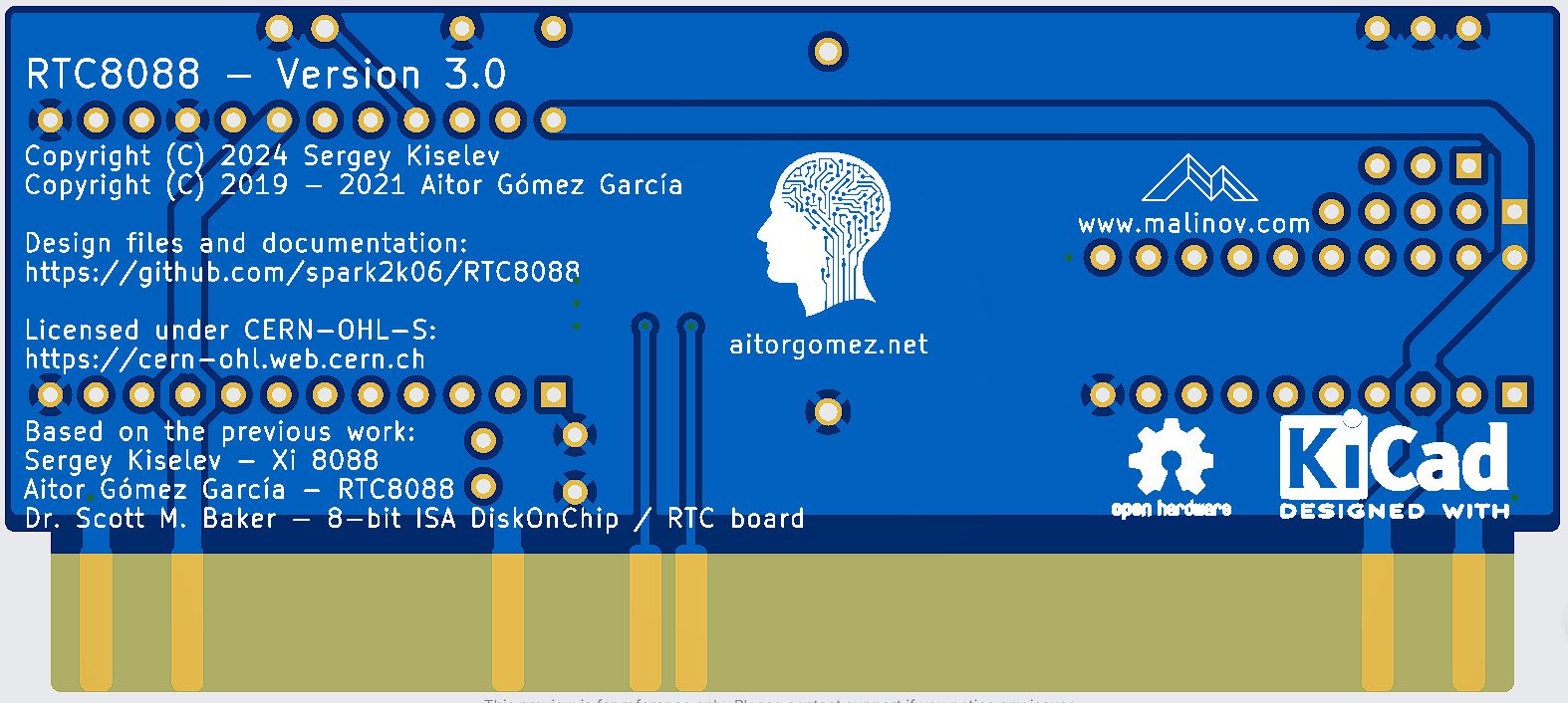

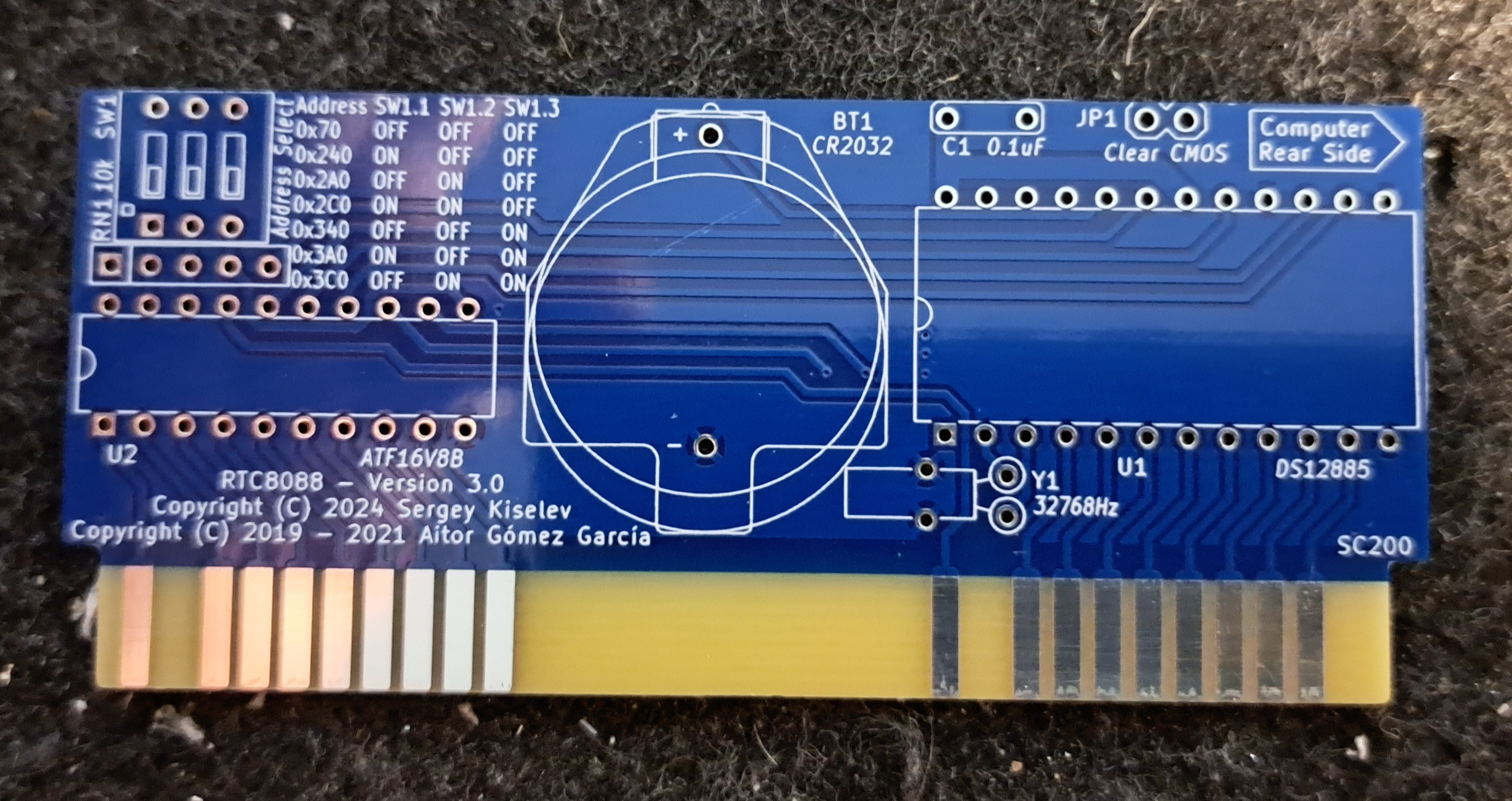

Platine

Beschreibung	Wert
Gerber vorhanden	JA
Gerberdatei	Github Link zur Gerber Datei●Link-Status: OK
Bestellt wo	JLCPCB
Stück	10
Preis + Steuer und Lieferung	~9€ (4,70€+3,90)
Besonderheiten	Bleifrei, Blau

Hier konserviert die Gerberdateien, bitte auf der Originalseite schauen ob es etwas neueres gibt.

Bauteile

Auf der Projekt Seite gibt es Mouser und OSH Park Listen.

Die Bauteile habe ich beim Ali Express bestellt der Preis für 1 Einheiten lag bei ca. 6,5€.

Referenz	Menge	Größe / Wert	Beschreibung	Preis	Lager	Check
PCB	1	RTC8088	Leiterplatte (PCB): RTC8088 PCB – Version 3.0	0,90 €	x	x
U1	1	DS12885+ / DIP-24	Integrierter Schaltkreis (IC): DS12885+ – RTC (Echtzeituhr)	3,30€	B	x
U2	1	ATF16V8B / DIP-20	Integrierter Schaltkreis (IC): ATF16V8B-15PU – Programmierbare Logik	0,50 €	x	x
Y1	1	32,768 kHz / 6 pF	Quarzkristall / Uhrenquarz: 32768 Hz, 6 pF	0,20 €	x	x
BT1	1	CR2032	Batteriehalter: CR2032 Batteriehalter	0,30 €	x	x
BT1	1	CR2032	Batterie: CR2032 Batterie	0,40 €	x
C1	1	0,1µF, 50V, 5 mm	Kondensator: 0,1 uF, 50V, MLCC	0,10 €	x	x
RN1	1	4x10K / SIP-5	Widerstandsnetzwerk: 10 kOhm, bussed, 5-Pin SIP	0,25 €	x	x
SW1	1	Dip Schalter, 3-fach	DIP-Schalter: DIP-Schalter, 3 Positionen	0,30 €	x	x
JP1	1	2-Pin / RM 2,54 mm	Stiftleiste: 2-Pin Stiftleiste	0,10 €	x	x
JP1	1	Shunt / RM 2,54 mm	Jumper / Kurzschlussbrücke: Shunt, 2-Pin	0,05 €	x	x
U1	1	DIP-24 / RM 2,54 mm / Breit	IC-Sockel: 24-Pin DIP	0,20 €	x	x
U2	1	DIP-20 / RM 2,54 mm / Schmal	IC-Sockel: 20-Pin DIP	0,15 €	x	x
Summe	13		Preis gesamt	6,75 €

---

Aufbau

Besonderheiten

Keine Besonderheiten und keine Varianten.

Reihenfolge

1. Quarz
2. Kondensator
3. IC Sockel
4. Dip Schalter
5. Pins für Jumper
6. Batteriehalter, ich habe ihn zusätzlich aufgeklebt um die mechanische Beanspruchung der Pins gering zu halten.

Inbetriebnahme

Nach dem Bestücken muss nur noch der GAL-Chip programmiert und die passende I/O-Adresse eingestellt werden. Danach wird die Uhr vom BIOS oder vom Treiber erkannt.

Firmware

Der GAL-Chip (ATF16V8B) muss noch mit der Logik bespielt werden. Die kompilierte (JED) Datei ist unter dem folgenden Link zu finden.

https://github.com/skiselev/RTC8088/tree/main/SPLD●Link-Status: OK

Ich habe sie mittels XGecu-T48-Programmierer aufgespielt. Hier konserviert, die Version die ich verwendet habe:

Treiber

Unter DOS wird die Uhr über den Treiber DSCLOCK.SYS (Sergey Kiselev, GPLv3) angesprochen. Alternativ unterstützen das 8088 BIOS●Link-Status: OK und die BIOS-Erweiterung GLaTICK●Link-Status: OK die Karte direkt, dann wird kein Treiber benötigt. Der Treiber liegt im Projekt unter RTC8088 Software (DSCLOCK.SYS)●Link-Status: OK.

Hier konserviert die Version 1.1 des Treibers, bitte auf der Originalseite schauen ob es etwas Neueres gibt:

Option	Beschreibung
[PATH]	Laufwerk und Pfad zum Treiber, z. B. C:\DRIVERS\
[PORT]	I/O-Port dezimal oder hexadezimal (0x…), erlaubt 0x200 – 0x3FF, Standard 0x240
/D	Automatische Sommerzeit. Der DS12885 kennt nur die nordamerikanischen Regeln, in Europa daher kaum nützlich.

Der Treiber wird in die CONFIG.SYS eingetragen:

REM CONFIG.SYS
DEVICE=C:\DRIVERS\DSCLOCK.SYS 0x240

• Der Treiber akzeptiert nur Ports von 0x200 bis 0x3FF. Für den Standard 0x240 wird SW1.1 auf ON gestellt. Die Adresse 0x70 (alle Schalter OFF) ist für das BIOS bzw. GLaTICK gedacht.
• Beim ersten Start meldet der Treiber „Invalid date or time. Setting to default values“. Das ist normal, danach Datum und Uhrzeit mit DATE und TIME setzen.
• Meldet er „No RTC detected at the I/O port“, stimmen DIP-Schalter und Port-Angabe nicht überein. „The RTC battery is bad“ weist auf eine leere Batterie hin.

Konfiguration

Ich betreibe die Karte mit dem 8088 BIOS von Sergey Kiselev●Link-Status: OK. Damit wird kein Treiber benötigt, das BIOS erkennt die RTC automatisch.

• DIP-Schalter SW1: alle auf OFF, das ergibt die I/O-Adresse 0x70.
• Datum und Uhrzeit werden unter DOS mit den Befehlen DATE und TIME gesetzt.
• Nach einem Neustart sind Datum und Uhrzeit erhalten, die Uhr läuft dank Batterie weiter.

Sonstiges

Datenblätter

DS12885

Quelle: www.analog.com●Link-Status: OK, ?

Atmel ATF16V8B

Quelle: https://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-0364-PLD-ATF16V8B-8BQ-8BQL-Datasheet.pdf●Link-Status: OK

Generelle Tips

Lötstellen

Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

Keine Probleme beim Aufbau und bei der Inbetriebnahme.

Fazit

Beschreibung	Wert
Erfolgreich	Ja
Preis Pro stück	~7 €
Lötdauer	20 Minuten
Schwierigkeitsgrad	Leicht – Durchlochtechnik, wenig Bauteile
Funktion	Gut
Lohnt es sich	Ja – wer eine RTC für einen 8088 Kompatiblem Computer braucht ist hiermit gut bedient
Einschränkungen	Verbraucht einen ISA Slot.
