Retro Projekt – Floppy Disk Controller (isa-fdc)

Last Updated on 25. Oktober 2026 by sfambachLink-Status: OK

(Die Seite ist noch im Aufbau, die Dokumentation hinkt wie immer hinterher)

8-Bit Isa Disketten Controller für alte XT/AT-Computer. Ein eigenes Bios ermöglicht auch die Verwendung von neueren Laufwerken mit höherer Kapazität.

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

Link zum ProjektLink-Status: OK

Beiträge der Serie

ISA 8Bit 8088 BoardLink-Status: OK – Das Hauptprozessor Board mit 8088 oder V20

ISA 8 Bit BackplaneLink-Status: OK – Platine mit ISA Steckplätzen für die gebauten ISA Karten

ISA 8 Bit Super VGA KarteLink-Status: Kaputt – Karte basiert auf Trident TVGA9000i Chip

ISA 8 Bit Ethernet KarteLink-Status: OK – Moderne Netzwerkkarte basierend auf dem Realtek 8019 Chip

ISA 8 Bit Floppy Disk ControllerLink-Status: OK – Diskettencontroller mit eigenem BIOS, unterstützt auch neuere Laufwerke mit höherer Kapazität

Ansichten

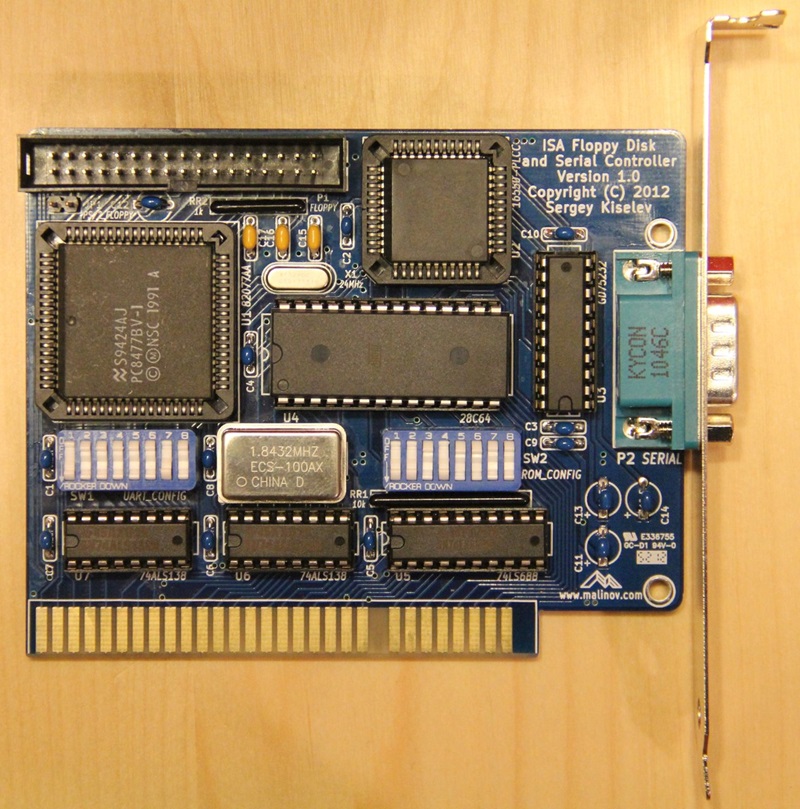

Controller Front – Quelle: https://github.com/skiselev/isa-fdc/blob/main/images/ISA_FDC-Assembled_Board-1.0-800px.jpgLink-Status: OK

Fakten

  • Bis zu 8 Diskettenlaufwerke
  • 5 1/4 und 3 1/2 Zoll Support
  • Bis zu zwei Controller
  • Eigene Biosfunktionen zur Konfiguration
  • 100% IBM PC XT/AT kompatibel
  • ….

Schaltpläne

ISA_FDC-Schematic-1.0Herunterladen

Dokumentation

F2 startet Config Bios

Zusammenbau

Ich habe die Platine komplett aufgebaut in der Bucht erworben. Auf der GitHub-Seite gibts aber alles:

Inbetriebnahme

Firmware

GITHUB LinkLink-Status: OK

Downloaden und auf ein ROM brennen. Hierzu wird nicht unbedingt ein Eprom-Brenner wie T48 benötigt. Das Rom kann auch in DOS beschrieben werden. Ich habe dies aber noch nicht ausprobiert.

Treiber

Ein Dos oder ähnlicher Treiber wird durch das Bios nicht benötigt.

Konfiguration

  • Rom setup

Sonstiges

Datenblätter

–

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

Karte reagiert nicht mehr

Fehler:

  • Karte im Startbildschirm nicht mehr sichtbar
  • Laufwerke werden nicht mehr gefunden
  • Beim Lesen von Diskettenlaufwerken treten auf einmal Fehler auf

Bei mir war das EEPROM nicht schreibgeschützt und wurde anscheinend wegen eines Konfliktes überschrieben. Firmware neu aufgespielt, EEPROM Schreibschalter ausgeschaltet, behebt das Problem. Evtl. noch nach Konflikt forschen.

Große Disketten funktionieren nicht

  • Keine Verwendung von Disketten über 360KB.
  • Lesefehler bei 720, 1.2, 1.44 und 2.88 Disketten.
  • Fehler trat bei mir mit der Gotek auf, da hier gemischte Größen auf dem USB Stick lagen.

Im Bios Setup das priore Laden des controllereigenen Roms einschalten.

Fazit

BeschreibungWert
ErfolgreichJa
Preis pro Stück~40 € (inkl. Porto)
Lötdauer–
FunktionGut
Lohnt es sichJa – wer einen 8Bit Controller für Diskettenlaufwerke aller Art benötigt, ist hiermit gut bedient.
EinschränkungenNur 8 Bit, für ATs nicht unbedingt zu empfehlen.
Fazit zum Projekt

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

  • Hardware: Schaltplan, KiCad und Gerber im RepoLink-Status: OK veröffentlicht, Lizenz nicht angegeben
  • Software/Firmware: Floppy BIOS: GPLv3Link-Status: OK
  • Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
