Ich bin so stolz auf mich meine erste selbst Reparierte ISA Graphikkarte. Nagut die eingezogene Verbindung haben ich etwas verbockt, sie läuft aber wieder.

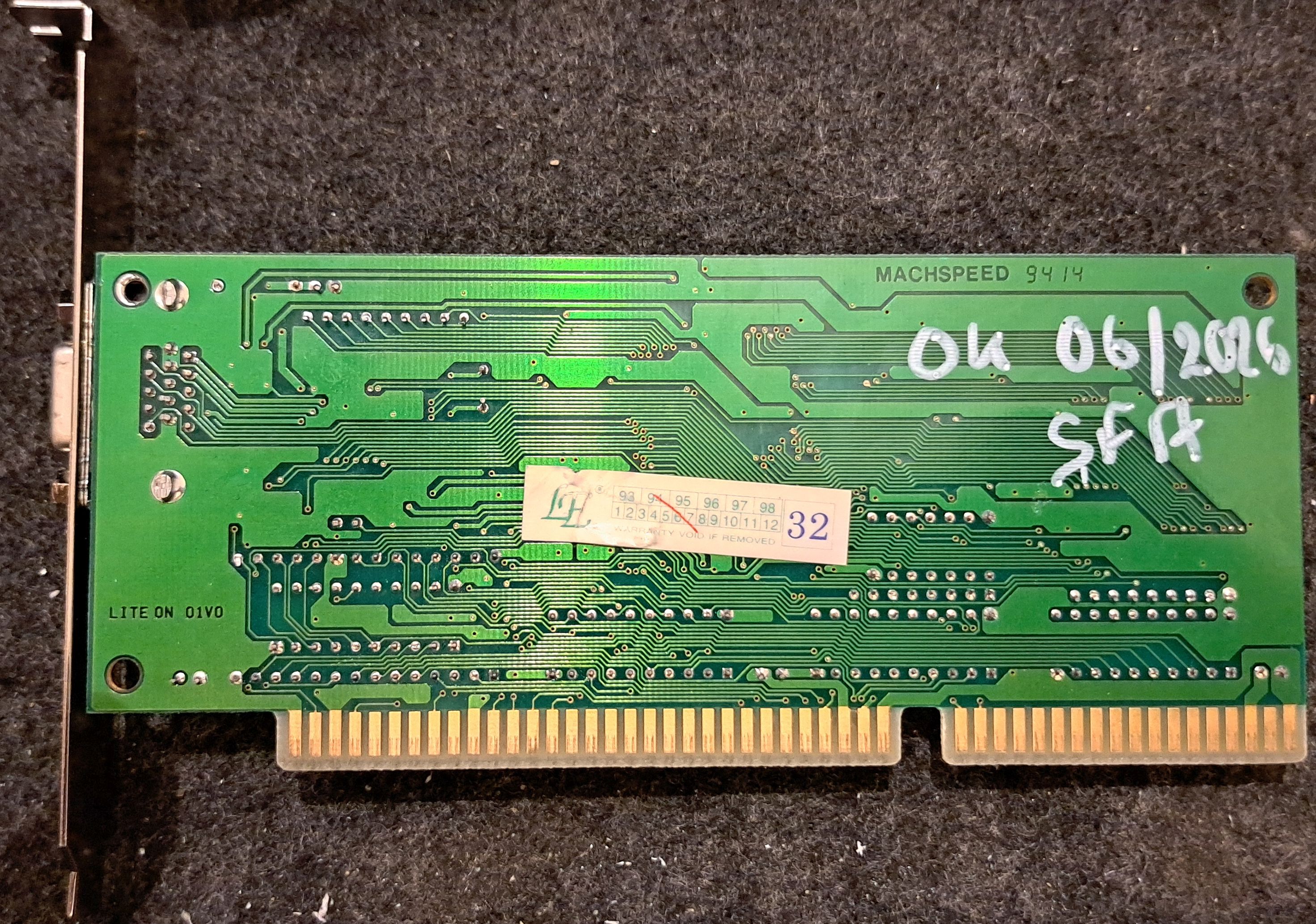

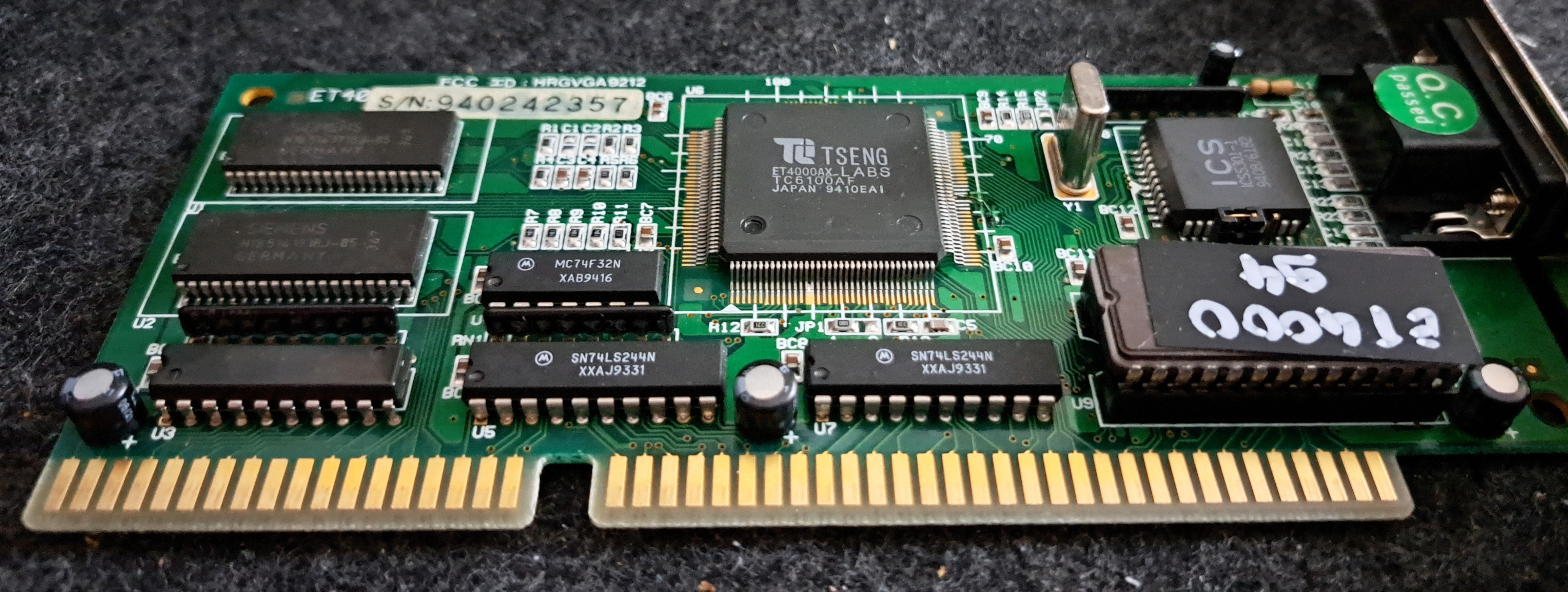

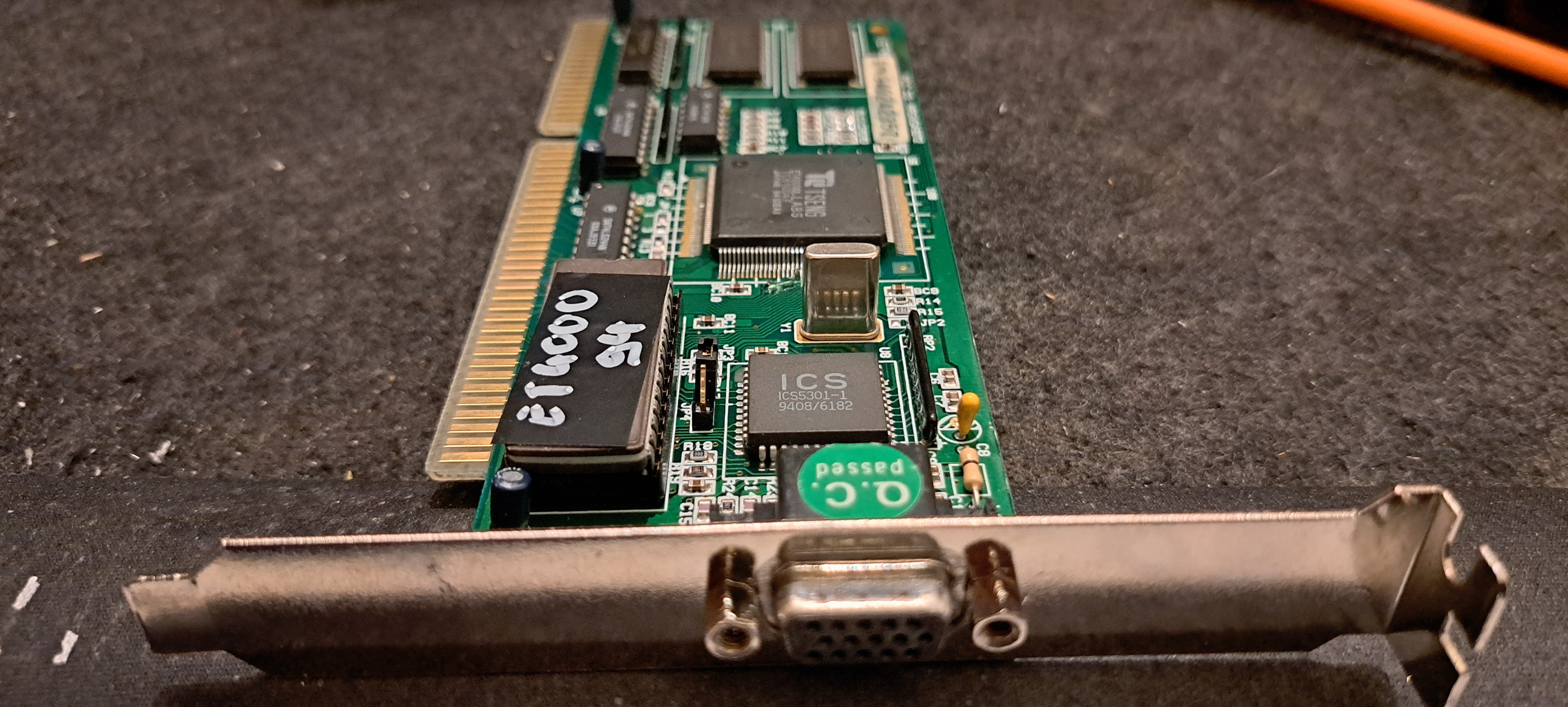

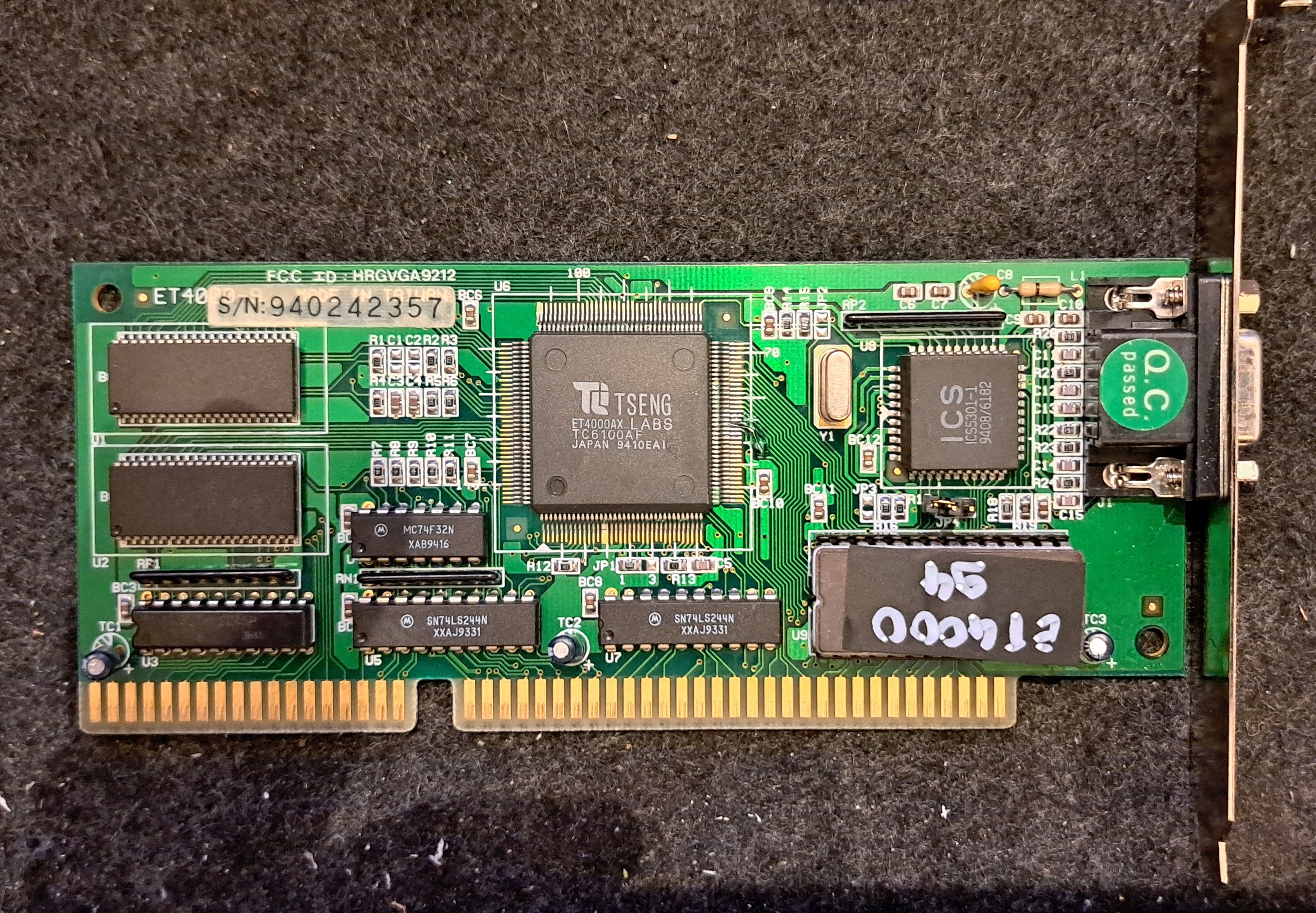

Ansichten
Fakten
| Name | ET4000AX |
|---|---|
| Hersteller | Tseng Labs |
| Graphikchip | ET4000AX |
| Baujahr | 1994 |
| Ram Typ | |
| Ram Ges. | 1MB |
| Bus | 8/16Bit |
| ISA 8Bit | X |
| ISA 16Bit | X |
| VLB | |
| PCI | |
| AGP | |
| PCI-E | |

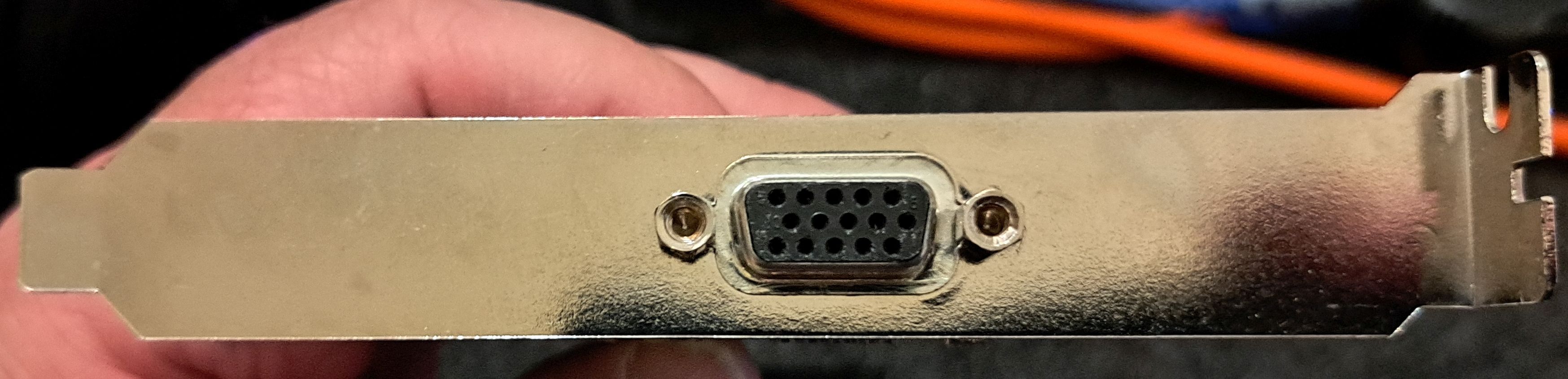

| Monitor Anschluss | VGA |
Handbuch
Das Handbuch passt leider nicht ganz zur Karte gibt aber ein paar Einblicke.
–
Bios
27C256 LEPROM
Repartur und Pflege
Defekte Rom Stromversorgung

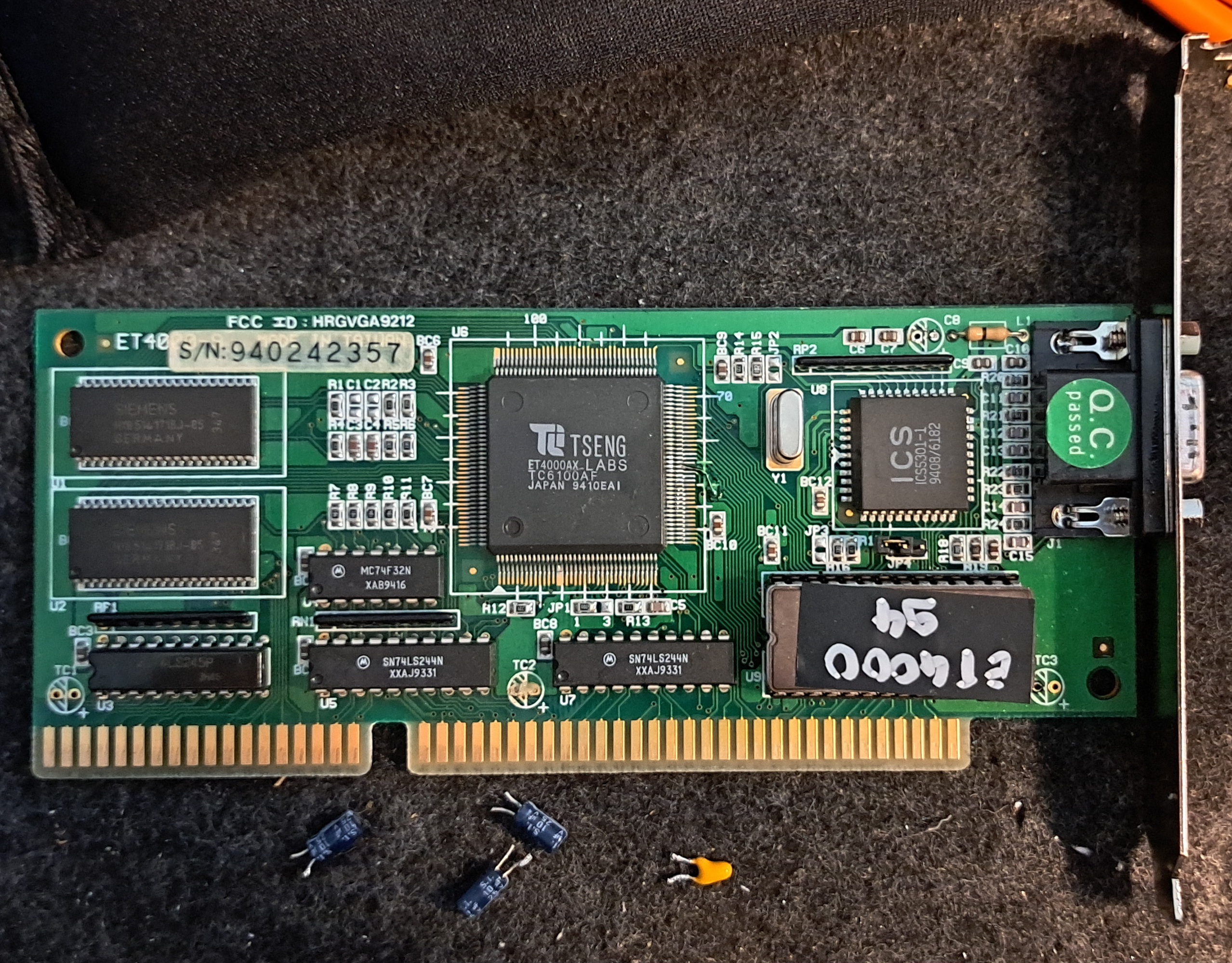

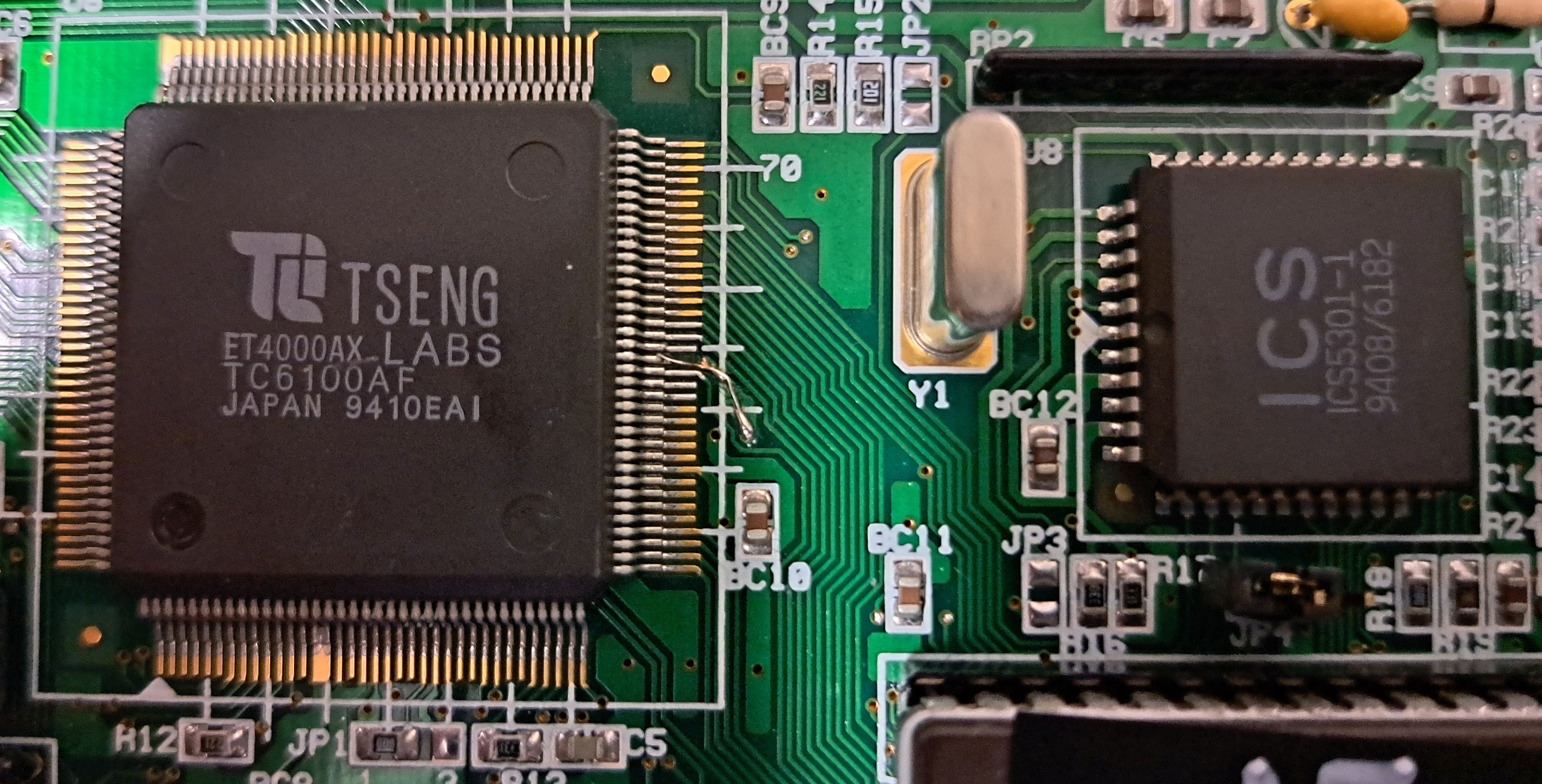

Als ich die Karte bekommen habe lief sie nicht. Also mal auf Kurzschlüsse geprüft und alle passiven Bauteile wie Widerstände und Kondensatoren mal einer kurzen Messung unterzogen. Das sah alles gut aus bis ich versucht haben die Verbindung von +5 zum Eprom zu messen das klappte nicht. Also vom Eprom mal den Weg zurück verfolgt und sieh da, die Versorgen kommt direkt vom ET4000 Chip und genau dieses Beinchen scheint entwede korrodiert zu sein oder etwas zu viel Strom ausgesetzt gewesen zu sein. Also eine Brücke mehr schlecht als recht eingelötet. Sieh unten das Ergebnis.
Defektes oder inkompatibles Bios ROM
Leider funktionierte die Karte immer noch nicht. Ich habe mir mal ein Bios aus einer anderen Karte geborgt, siehe da Sie funktioniert wieder. Mein Bios ist von 1992 das auf dem mitgebrachten Eprom aber von 1994 (weiss ich weil ich es ausgelesen habe). Also das ausgelesene Bios auf ein 27C256 gebrannt und schon ging es wieder. Entweder ist das Eprom leicht defekt was die Leiterbahn erklären würde oder inkompatibel weil jemand vor mir es einfach aufgesteckt hat.
Die beiden Bios Versionen können im Kapitel Bios gefunden werden.
Flirendes Bild

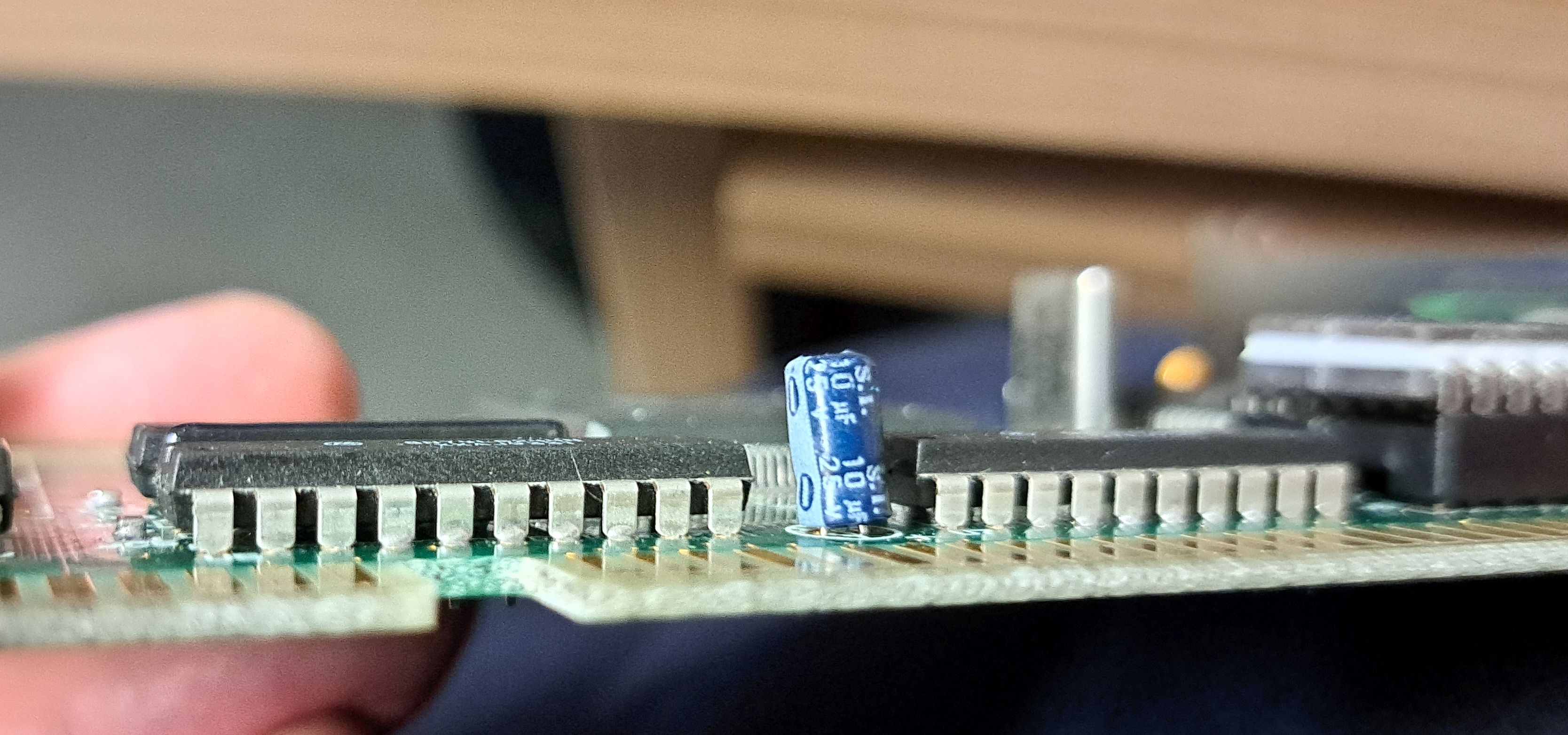

Wegen des flirrenden Bildes habe ich mal per Verdacht die Kondensatoren getauscht das sind nur 4 und die sahen eh nicht mehr so gut aus. 3 Elektrolyt 10uF und ein Tantal mit 2,2uF. Den Tantal habe ich durch einen Elektrolyt ersetzt, weil meine Keramik Kondensatoren etwas zu weit unter den Spezifikationen lagen (1,87uF).
Dies war ein voller Erfolg bild ist wieder stabil und klar.
Generelles vorgehen bei der Fehlersuche
Im Grunde wenn die Karte garnicht funktioniert.
| Sichtkontrolle | Bauteile | Überprüfen ob alle Bauteile da sind und kein Bauteil defekt aussieht | |
| Sichtkontrolle | Kratzer | Schauen ob Kratzer auf der Platine sind, wenn ja ggf. mit Multimeter auf Durchgang prüfen. | |
| Messen | Kurzschluss | Widerstand zwischen Masse und +5V/12V/-12V und -5V messen. | |
| Messen | Bauteile durchmessen | Ich habe ein kleine China ES Meter, mal alle Widerstände und Kondensatoren druchmessen. Bei Widerständen schauen das sie nicht kurzgeschlossen oder zu hochohmig sind. Bei Kondensatoren schauen ob die gesamt Kapazität ungefähr hinhaut. | |
Treiber
Treiber habe ich bei den Vogonen gefunden:
https://www.vogonsdrivers.com/getfile.php?fileid=1002&menustate=52,0
Quelle für die Treiber hier konserviert, wenn möglich bitte die Quelle der Treiber für den Download verwenden.
| Betriebsystem | Dos | Window | Sonstige | Pack/CD |
|---|---|---|---|---|
| Treiber | VESA | svgaptch-Win3.x1 w3x-1991 w3x-1992 Win95 winnt |
Dos
Der Dos Vesa Treiber kann mit TLIVESA geladen und TLIVESA U wieder entfernt werden.
#Autoexec.bat
LH TLIVESA
Sonstiges
–
Probleme
Häufige Probleme
Bild unscharf und/oder wabert
Schrift linien bilden Wellen auf dem Bildschirm es sieht wie eine Empfangstörung aus.
Kabel und Port überprüfen, evtl. etwas Kontaktspray in Port.
Evtl. sind die Kondensatoren auf der Karte nicht mehr so gut, mal durchmessen evtl. ersetzen. Mit dem Kondensator in der Näche des Christals anfangen.
Sonstiges
Testbericht
Weitere Dokumentation
Data Book
Magazine
Computer Craft Mai 1992
Quelle: https://dn790007.ca.archive.org/0/items/computer-craft-may-1992/Computer-Craft-1992-05.pdf
Artikel über Graphikkarten in dem auch die ET4000 mehrfach werwähnt wird.
PC World 115
Hier wird die ET4000 bei den schnellsten Computer ihrer Zeit zweimal werwähnt. Deshalb hier nur ein Link.
https://archive.org/details/pcworld115unse/page/164/mode/2up?q=et4000-ax
Fazit
| Beschreibung | Wert |
|---|---|
| Erfolgreich Installiert | Ja / Nein |
| Preis Pro | ~25 € |
| Funktion | OK |
| Lohnt es sich | Ja / Nein – Warum |
| Einschränkungen | 16 Bit ISA was für alte PCs |
