Last Updated on 12. Dezember 2020 by sfambach
Ich habe mir beim Schnellen Ali ein Set, betehend aus Solarpanel, Laderegler und Füllstandsanzeige besorgt. Hiermit möchte ich ein paar Test bezüglich unabhängiger Stromversorgung zu starten.
Fakten
Hier die Daten zu den einzelnen Bestandteilen.
Solarpanel
| Beschreibung | Wert |
| Ausgangsspannung [V] | 6 |
| Maximale Ausgangsleistung [W] | 3 |
| Nennstrom [mA] | 500 |
| Abmessung l / b / h [mm] | 145 / 145 / 2 |
| Anschluss | Loses Kabel |
Laderegler
| Beschreibung | Wert |
| Modellbezeichnung | CN3791 MMPT |
| Eingangsspannung [V] | 6 |
| Ausgangsladespannung [V] | 3,7 bis 4,2 |
| Maximaler Ladestromg [A] | 2 |
| PWM Schaltfrequenz [Khz] | 300 |
| Arbeitstemperatur [°C] | -40 bis 85 |
| Abmessungen l/b/h [mm] | 45 / 20 / 9,5 |
| Anschlüsse Typ / Pins / Größe [mm] | JST / 2 / 2 |
Füllstandsanzeige
| Beschreibung | Wert |
| Typ | LED |
| Füllstände 1 / 2 / 3 / 4 [V] | 3,3 / 3,5 / 3,6 / 3,9 |
| Anschluss | Lötpunkte |
| Abmessungen l / b / h [mm] | 45 / 20 / 6 |
Anwendungsbereiche
- Unabhängige Stromversorgung unterwegst oder für feste Stationen ohne Stromzugang.
Ansichten
Solarpanel Front
Splarpanel Hinten
Ladeplatine Vorne
Ladeplatine Hinten

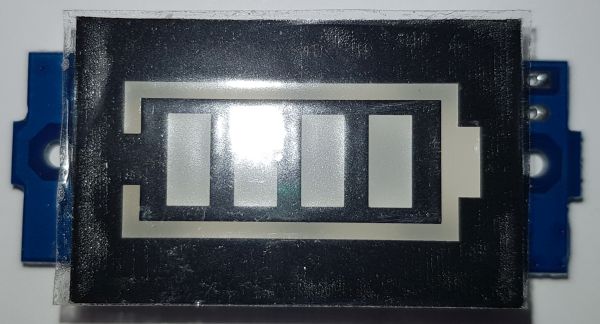

Füllstandsanzeige Front
Füllstandsanzeige Hinten
Zubehör – Kabelset
Analyse
Es gibt ein Anschlussbild für das Set:
Test
Vorbereitung
Das Solarpanel habe ich mit einem der Kabel mit JST Stecker verlötet.
Am Ladestandsanzeiger habe ich eine JST Buchse (wenig fachmännisch ) angelötet.
Alles zusammen wie oben beschreiben verbunden und einen 3,7V 1500mAh Lipo angehängt.
Einsatz
Beim Start war die Ladanzeige halb voll, nach 2 Tagen mit unterschiedlichen Lichtverhältnissen war der Akku dann leer. Da der Ladestandsanzeiger anscheinen schon als Last ausreicht, habe ich mir gespart eine weitere Last anzuhängen.
Das Panel liefert bei nomralen Lich rund 3V bei starker Beleuchtung bis zu 5 Volt (nur mit dem Laderegler verbunden) was aus meiner Sicht zu wenig ist. Den Strom habe ich nicht mehr gemessen.
Fazit
Das Set ist schön zusammengestellt auch wenn der Akku fehlt. Das Solarpanel ist viel zu schwach, um ausserhalb des Hochsommers eingesetzt zu werden. Evtl. funktionieren die die 9V oder 12V Varianten besser. Die LED Anzeige ist nett anzusehen und erfüllt ihren Zweck.
