Preview – ESP32-Audio-Kit ESP32

Last Updated on 15. Oktober 2026 by sfambach●Link-Status: OK

Ein großes ESP32-Board mit Audio und vielen Zusatzfunktionen, perfekt für das selbst gebaute Internetradio. Beim schnellen Ali für rund 18€ erworben.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

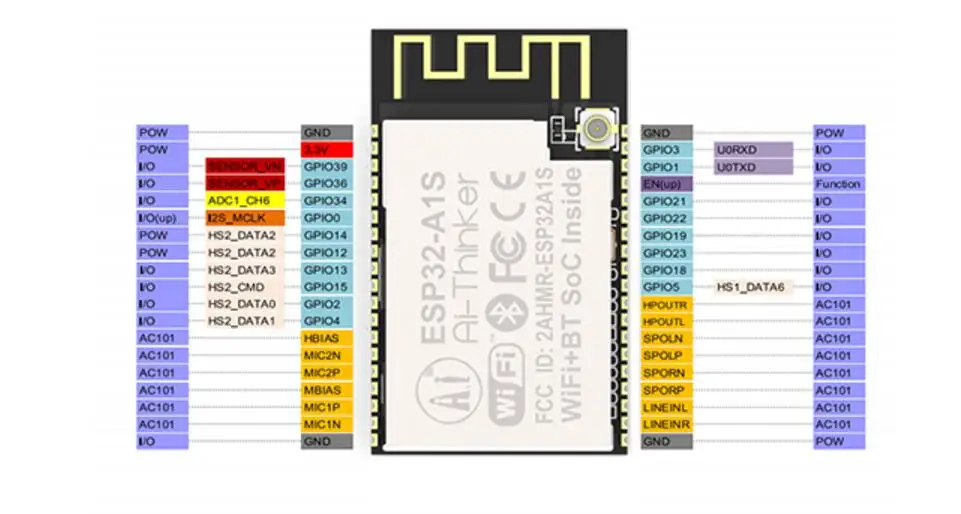

Vorsicht, es gibt unterschiedliche Versionen, hier müsst ihr mit den Einstellungen etwas herumspielen. Manche geben die Nummer auf der Rückseite des ESP-Moduls an. Im Bild rechts, ESP32-A1S 2974. Diese bitte vergleichen, hiermit könnt ihr bestimmen, ob ein ES8388 (https://github.com/maditnerd/es8388) oder ein AC101 (https://github.com/schreibfaul1/AC101) verbaut wurde, ansonsten müsstet ihr die Metallkappe abmachen 😉

Beschreibung

• ESP32-A1S Modul
  • Low-power dual-core 32-bit CPU für Anwendungsprozessoren
  • Frequenz bis zu 240MHz, computing power bis zu 600 DMIPS
  • Eingebaute 520 KB SRAM, 8M PSRAM
  • Unterstützt Schnittstellen wie UART/SPI/I2C/PWM
• TF-Karte
• 3,5mm Kopfhöreranschluss
• Reset + 7 Tasten
• Zwei Lautsprecherausgänge 4Ω 3W (Lout, ROUT). JST 2.0mm Buchse.
• Zwei analoge Mikrofone, bzw. Line-In oder Kopfhörer-Mikrofon.
• Unterstützung 5V 2A Power-Eingang,
• 3,7V Lithium-Batterie-Anschluss JST 2.0mm Buchse
• 64GB Micro SD-Kartenslot
• Unterstützung Smart Config/AirKiss One-Klick-Netzwerkeinbindung

Ansichten

Mal angeschlossen

Baudrate 115200

arduino-audiokit

Programmierung

Bibliothek

Für den AC101: https://github.com/schreibfaul1/AC101

Für den ES8388: https://github.com/maditnerd/es8388

AudioKit Lib: https://github.com/schreibfaul1/ESP32-audioI2S

Einstellungen

In der Datei AudioKitSettings.h euer Board wählen. Bei mir scheint es Version 5 zu sein.
Die Datei befindet sich im Installationsordner der Bibliothek.

Erster Test

Gut ist es, erst einmal was zu hören, deshalb probierte ich als Erstes den Sinusgenerator (Beispielprogramm Output).

Wenn ihr einen Ton hört, hat’s geklappt. Nicht vergessen, vorher einen Kopfhörer oder Lautsprecher anzuschließen.

Lizenz

Stand 10.10.2026; kommerzielles Produkt, keine offene Lizenz bekannt.

• Hardware: kommerzielles Modul (Handelsware), keine offene Lizenz angegeben
• Software/Firmware: Beispielcode und Bibliotheken unter der Lizenz ihrer Autoren (siehe Quellen)
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
