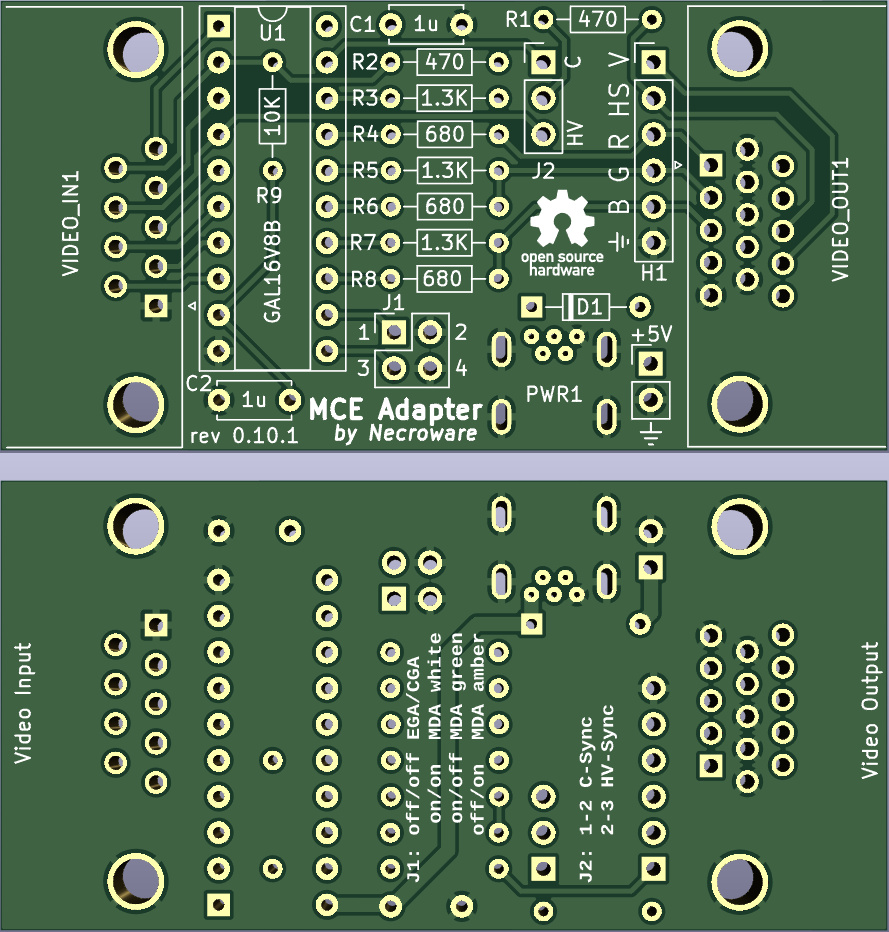

Der MCE Adapter von Necroware wandelt das digitale RGBI-Signal von MDA-, Hercules-, CGA- und EGA-Karten in analoges RGB mit Composite Sync um. Ein PLD und ein Widerstands-DAC übernehmen die Arbeit, unterstützt werden 3, 4, 16 und 64 Farben, hochauflösendes EGA wird automatisch erkannt. Dazu gibt es eine CGA-Braun-Korrektur und eine Monochrom-Emulation in Grün, Weiß oder Bernstein. Da der Adapter die Frequenz nicht wandelt, braucht man einen 15-kHz-Monitor oder einen Scaler wie GBS-8200 oder OSSC. Laut README ist es ein Prototyp; GGLabs hat daraus den CGA2RGBv2 als Fertiggerät abgeleitet.
Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).
Beschreibung
- Farb-DAC für 3, 4, 16 und 64 Farben
- Automatische Erkennung des hochauflösenden EGA-Modus
- Keine Scan-Konvertierung – braucht 15-kHz-Monitor oder Scaler
- GGLabs CGA2RGBv2 basiert laut GGLabs auf diesem Projekt (GPL-3)
- Standards: MDA, HGC, CGA, EGA
- Bus: extern (Konverter)
- Basis: PLD (Logik im Repo) + Widerstands-DAC
- Ausgang: analog RGBS (Composite Sync) bzw. RGBHV/VGA-Stecker – ohne Frequenzwandlung (15/18/21 kHz)
- Status: Prototyp laut README; Ableitung CGA2RGBv2 von GGLabs als Fertiggerät verkauft
- Bezug: KiCad und PLD-Code auf GitHub; GGLabs CGA2RGBv2 als Fertiggerät (Tindie, derzeit pausiert)
- Preis: GGLabs CGA2RGBv2 fertig ca. 34 € (39 USD)
- Lizenz Hardware: offen: GPL-3.0 (LICENSE-Datei)
- Lizenz Software: offen: GPL-3.0 (LICENSE-Datei; PLD-Code)
Passende Scaler: Preview – OSSCLink-Status: OK und Preview – GBS-ControlLink-Status: OK.
