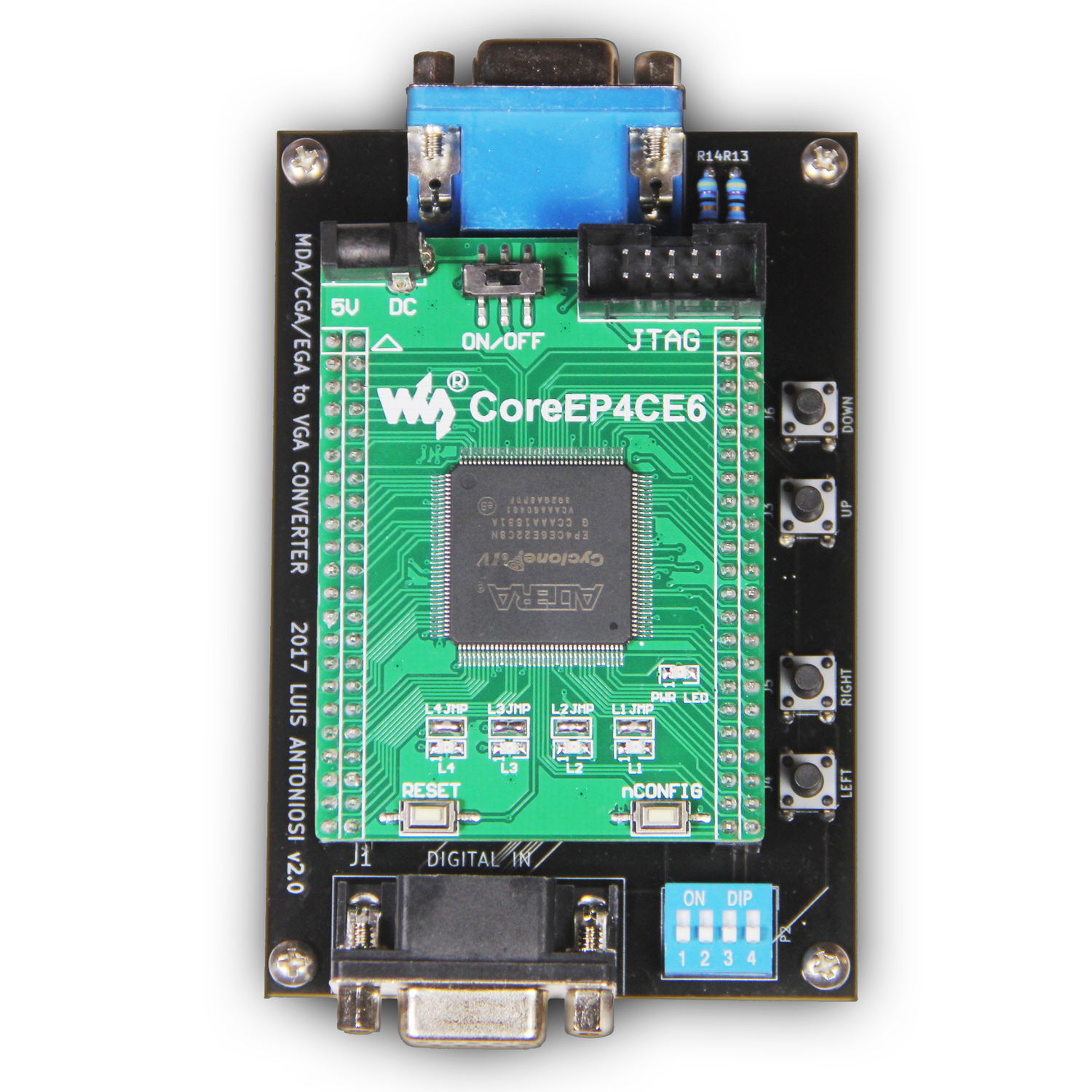

Der MCE2VGA ist ein FPGA-Konverter, der die TTL-Signale von MDA-, Hercules-, CGA- und EGA-Karten in einen Bildspeicher schreibt und mit normalem VGA-Timing (31 kHz) wieder ausgibt. Herz ist ein Altera Cyclone IV auf einem fertigen Modul, für jeden Standard gibt es ein eigenes Genlock-Modul in der Gateware, dazu ein Bildschirmmenü. Die Gateware liegt als Quartus-Projekt unter MIT-Lizenz auf GitHub. Texelec hat das Fertiggerät wegen gestiegener FPGA-Preise eingestellt und empfiehlt RGBtoHDMI als Nachfolger.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

  • Getrennte Genlock-Module für MDA, HGC, CGA und EGA im Quelltext
  • Mit On-Screen-Menü
  • Quartus-Projekt für Cyclone IV
  • Version V2.00 laut Repo-Beschreibung
  • Standards: MDA, HGC, CGA, EGA
  • Bus: extern (Konverter)
  • Basis: Altera Cyclone IV (CoreEP4CE6-Modul), VHDL/Verilog-Gateware
  • Ausgang: VGA (31 kHz)
  • Status: fertig; kommerziell eingestellt (FPGA-Modul nicht mehr bezahlbar/lieferbar)
  • Bezug: Gateware (Quartus-Projekt) auf GitHub; Fertiggerät früher bei Texelec, eingestellt
  • Lizenz Hardware: nicht angegeben (Repo enthält kein PCB)
  • Lizenz Software: offen: MIT (LICENSE-Datei)

Nachfolger: Preview – RGBtoHDMILink-Status: OK.

MCE2VGA – ProjektseiteLink-Status: OK

MCE2VGA – LizenzLink-Status: OK
