Ein kleiner IDE-zu-SATA-Adapter, mit dem ich in alten PCs eine SATA-SSD statt einer IDE-Festplatte betreibe. Die SSD steckt direkt auf der Buchse an der Unterseite, der Adapter kommt ans 40-polige IDE-Kabel und bekommt Strom über einen Molex-Stecker. So lässt sich eine defekte oder zu kleine IDE-Platte durch eine günstige und leise SSD ersetzen. Auf der Platine steht nur VER:M03E, solche Adapter gibt es unter vielen Namen für wenige Euro.
Fakten
- Bezeichnung: IDE-zu-SATA-Adapter VER:M03E (No-Name)
- Richtung: IDE-Controller (Host) → SATA-Laufwerk
- JP1: 40-poliger IDE-Stecker
- JP2: Molex-Stromstecker (5 V und 12 V)

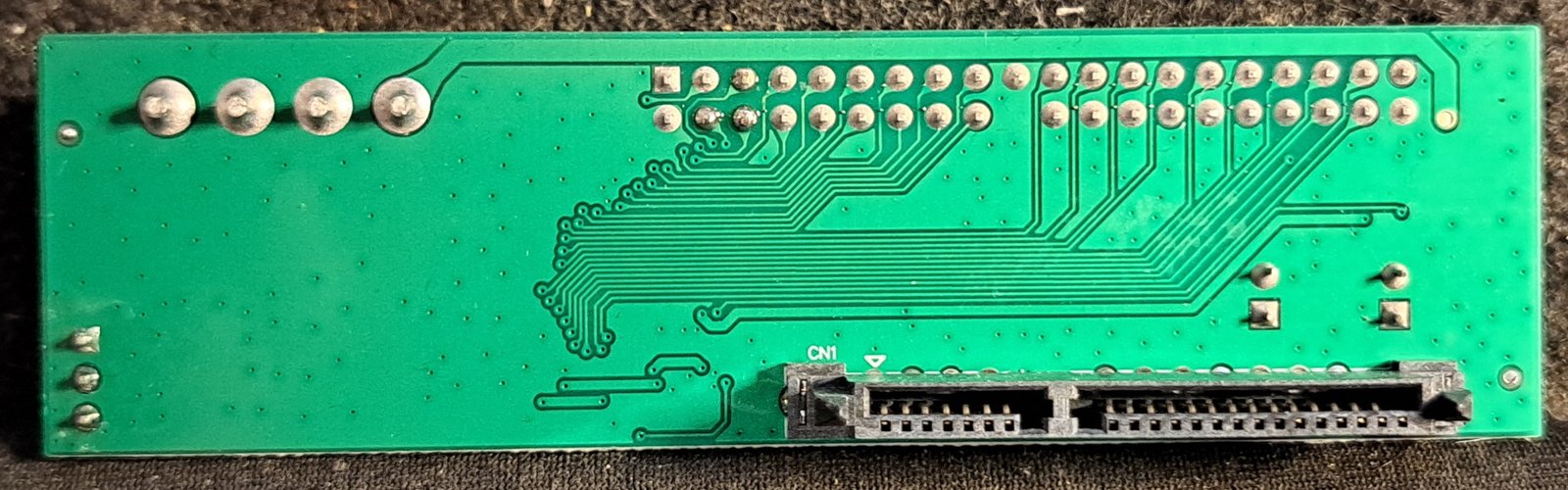

- CN1: SATA-Buchse (Daten und Strom) an der Unterseite, Laufwerk wird direkt aufgesteckt
- JP3: Jumper Master/Slave
- U1: Brückenchip unter „QC Passed“-Aufkleber, vermutlich JMicron JM20330 (noch nicht geprüft)
- Y2: Quarz 25,000 MHz
- U2/U3: AMS1117-1.8 und AMS1117-3.3 (Aufdruck „1117 18“ und „1117 33“)
- LED2: Lötpads für eine Aktivitäts-LED (nicht bestückt)
- Preis: ca. 5 € pro Stück (AliExpress, Expressversand)

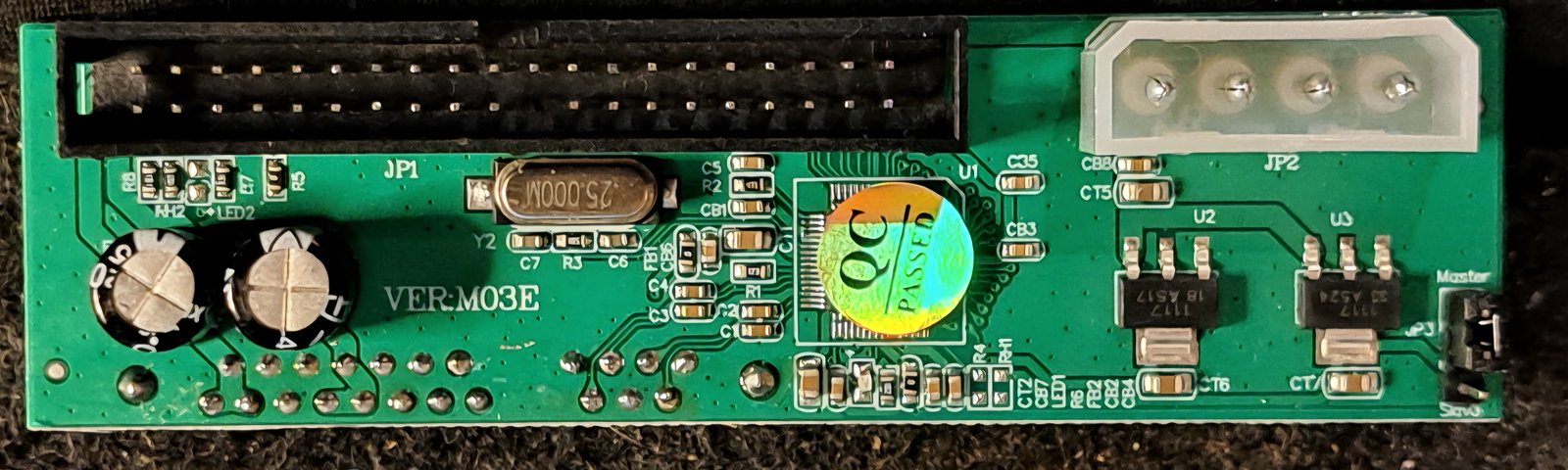

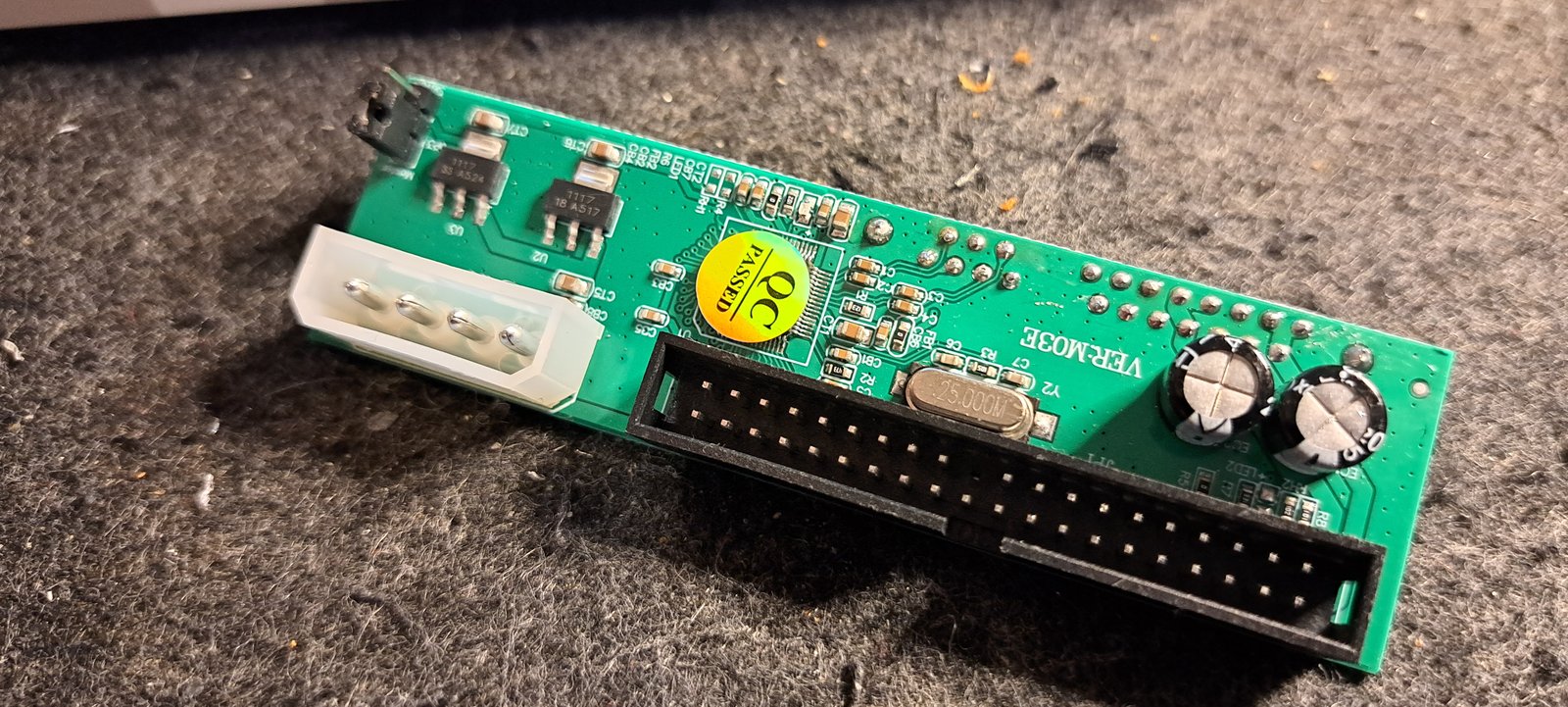

Ansichten
Passende SSDs
Für DOS und Windows 9x reichen kleine SSDs völlig, DOS sieht ohnehin nur rund 8 GB. Wichtig ist, dass die SSD noch SATA I (1,5 Gbit/s) kann, sonst erkennt der Adapter sie eventuell nicht.
| Größe | Beispiel | Preis ca. (€) | Bemerkung |
|---|---|---|---|
| 64 GB | No-Name/KingSpec/Goldenfir (AliExpress) | 15–30 | reicht für DOS/Win9x, Markenware kaum noch neu |
| 120/128 GB | Kingston A400 120 GB | 25–70 | Neupreis schwankt stark, gebraucht deutlich günstiger |
| 240/256 GB | Kingston A400 240 GB, Crucial BX500 | 30–70 | nur sinnvoll mit LBA48 bzw. mehreren Partitionen |
Konfiguration
| Jumper | Stellung | Beschreibung |
|---|---|---|
| JP3 | Master | Laufwerk erscheint als Master |
| JP3 | Slave | Laufwerk erscheint als Slave |
- Ohne Autoerkennung im BIOS: Geometrie von Hand eintragen
- BIOS ohne LBA (vor ca. 1994) sieht höchstens 504 MB, hier hilft das XT-IDE Universal BIOS
386/486 mit XT-IDE Universal BIOS
- Das XT-IDE Universal BIOS gibt es als AT-Version (ide_at/ide_386), es läuft als Options-ROM z. B. im Boot-ROM-Sockel einer Netzwerkkarte oder auf einer XT-IDE-/ISA-Karte
- Es übernimmt die Erkennung am vorhandenen IDE-Port und bringt LBA und INT-13h-Erweiterungen mit, damit sind auch große SSDs nutzbar
- Für den Adapter ist das eine normale IDE-Platte, ob BIOS oder XT-IDE BIOS sie anspricht, spielt keine Rolle
- Grenzen bleiben: DOS sieht ohne INT-13h-Erweiterungen nur rund 8 GB, FAT16-Partitionen höchstens 2 GB
- Mit diesem Adapter noch nicht getestet
Treiber
Keine Treiber nötig, der Adapter verhält sich für den Rechner wie eine normale IDE-Festplatte.
Fehler suchen und beheben
- Laufwerk wird nicht erkannt: andere SSD probieren, manche neuen SSDs unterstützen kein SATA I mehr (Forenbericht)
- Falsche UDMA-Stufe im BIOS: laut VOGONS hängt das mit Pin 34 (PDIAG) zusammen
- Probleme mit zweitem Gerät am selben Kabel: Adapter allein am Kabel testen
- Ausfälle: kalte Lötstellen nachlöten, Fertigungsqualität schwankt
Probleme
Noch keine.
Sonstiges
Lizenz
- Software/Firmware: Firmware im Chip, proprietär
- Hardware: handelsüblicher Adapter, kein Open-Source-Projekt
- JMicron ist eine Marke der JMicron Technology Corp.
Fazit
| Beschreibung | Wert |
|---|---|
| Funktioniert | noch nicht getestet |
| Preis | ca. 5 € |
| Repariert | nein |
| Funktion | noch nicht getestet |
