Preview – EBAZ4205 Zynq-7010 Board

Last Updated on 17. Oktober 2026 by sfambachLink-Status: OK

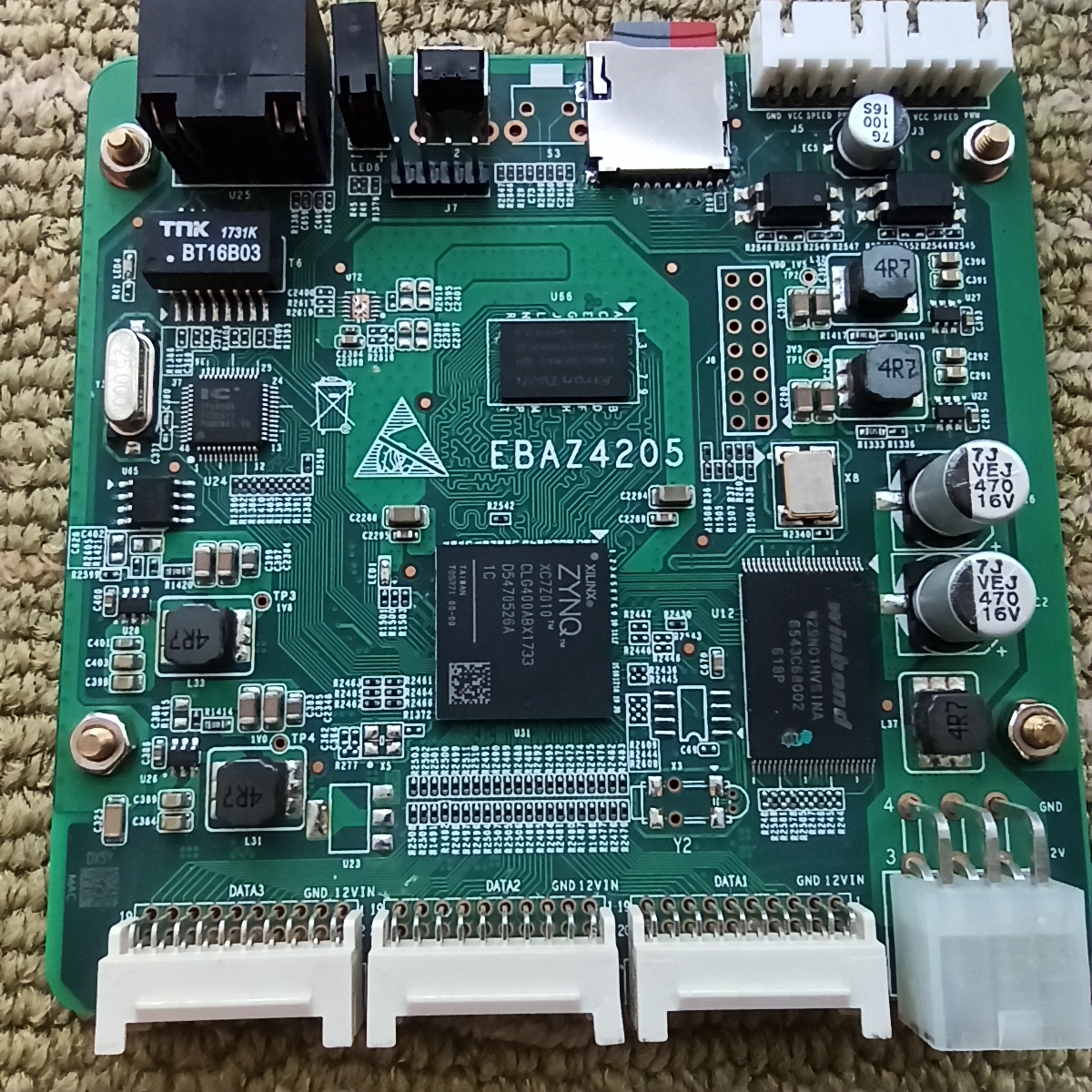

Das EBAZ4205 ist die Steuerplatine des Bitcoin-Miners Ebit E9+ von Ebang. Seit die Miner ausgemustert werden, landen die Platinen für wenig Geld bei AliExpress und Co. Herz ist ein Xilinx Zynq-7010, also zwei ARM-Cortex-A9-Kerne mit 667 MHz und ein Artix-7-FPGA mit 28.000 Logikzellen auf einem Chip. Dazu kommen 256 MB DDR3, 128 MB NAND-Flash, 100-Mbit-Ethernet und drei Steckerleisten mit freien FPGA-Pins. Damit ist es eines der günstigsten Boards, auf denen gleichzeitig Linux und eigene Logik laufen. Ein paar kleine Lötarbeiten sind allerdings nötig, bevor es als Entwicklungsboard taugt.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

Herkunft: Steuerplatine (Control Board) des Ebang Ebit E9+, Restposten aus Mining-Anlagen
SoC: Xilinx Zynq-7000 XC7Z010-1CLG400C mit 2 × ARM Cortex-A9 bis 667 MHz
FPGA-Teil: Artix-7-Logik mit 28K Logikzellen (17.600 LUT, 35.200 Flipflops), 2,1 Mbit Block-RAM, 80 DSP-Slices
Speicher: 256 MB DDR3, 128 MB SLC-NAND-Flash, Platz für einen microSD-Slot
Netzwerk: 10/100-Mbit-Ethernet mit PHY IP101GA, Takt kommt bei vielen Platinen vom Zynq (Quarz Y3 fehlt oft)
Anschlüsse: DATA1–DATA3 (je 20-polig, 2,0 mm Raster) mit FPGA-Pins, UART (J7) und JTAG (J8) als unbestückte Lötplätze
Stromversorgung: 12 V über die DATA-Stecker oder, mit nachgerüsteter Diode D24, über die Lüfter- bzw. Stromstecker J3–J5
Umbau zum Entwicklungsboard: microSD-Slot (U7) einlöten, Boot-Widerstand von R2584 nach R2577 versetzen (Boot von SD statt NAND), UART- und JTAG-Stiftleiste nachrüsten; manche Händler liefern die Teile lose mit oder verkaufen bereits umgebaute Platinen
Software: Xilinx Vivado und PetaLinux bzw. Vitis, für den XC7Z010 reicht die kostenlose Standard-Edition; fertige Beispielprojekte und Linux-Images gibt es auf GitHub
Achtung: Es sind auch Platinen mit Zynq-7020 im Umlauf, Aufdruck auf dem Chip prüfen
Preis: ca. 20 € plus Versand und Steuern bei AliExpress (Stand 17.10.2026)

EBAZ4205 – Schaltplan, Bilder und Doku (GitHub, xjtuecho)Link-Status: OK

Lizenz

Lizenz Hardware: nicht offen (Industrieplatine von Ebang); der von der Community nachgezeichnete Schaltplan steht im Repo xjtuecho/EBAZ4205 unter MIT-Lizenz
Lizenz Software: Vivado, Vitis und PetaLinux proprietär (kostenlose Edition); Linux-Kernel und U-Boot GPL-2.0; Beispielprojekte KeitetsuWorks/EBAZ4205 MIT
Marken: Xilinx, Zynq, Artix, Vivado und Vitis sind Marken von AMD; Arm und Cortex sind Marken der Arm Ltd.; Ebang und Ebit sind Marken ihres Inhabers
