Sensor KY-018 Photowiderstand

Last Updated on 23. November 2021 by sfambach

Das Board KY-018 ist mit einem Licht abhängiger Widerstand und dem entsprechenden Vorwiderstand bestückt.

Daten

Spannung: 3V-5V (andere Spannungen sind denkbar)
Ausgang: analoger Spannungswert

Ich vermute das hier ein GL5528  verbaut wurde.

Fakten

AnschlussBezeichnung
Masse
+V+ (3V-5V)
SSignal
KY- 018 – Anschlussbelegung

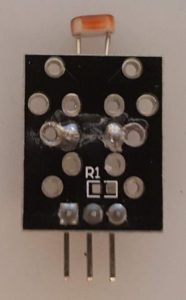

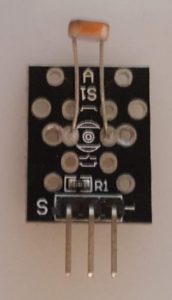

Ansicht

Anwendungsgebiete

  • Helligkeitsmessung
  • Als Sensor zur Ausrichtung von Solarzellen
  • Lichtschranke als Gegenstelle für den Laser
  • Optokoppler als Gegenstelle

Funktionsweise

Verändert sich die Lichtstärke die auf den Sensor trifft, verändert dieser sein Widerstand. Dies ist am Signalausgang als analoge Größe messbar.

Versuchsaufbau

Programmierung

Bibliotheken

Arduino Bibliothek

Testprogramm

Ein kleines Testprogramm liest den den analogen Port 0 aus. Hierbei ist zu beachten, dass die Ausgabe invertiert ist (wenig Licht hoher Wert).

void setup() {
  Serial.begin(115200);
  pinMode(A0, INPUT);
}
void loop() {
  int LDR = analogRead(A0);
  Serial.println(LDR);
}

Ausgabe

Fazit

Ein brauchbarer Sensor ;).

Quellen

http://sensorkit.joy-it.net/index.php?title=KY-018_Fotowiderstand_Modul

https://github.com/rdiot/rdiot-s002

http://home.roboticlab.eu/de/examples/sensor/photoresistor

Datenblatt zum GL5528

Datenblatt zur GL55 Serie

Arduino Bibliothek

Gut erklärte Lux berechnung (eng)
