Preview – Luckfox Lyra Ultra W

Last Updated on 17. Oktober 2026 by sfambachLink-Status: OK

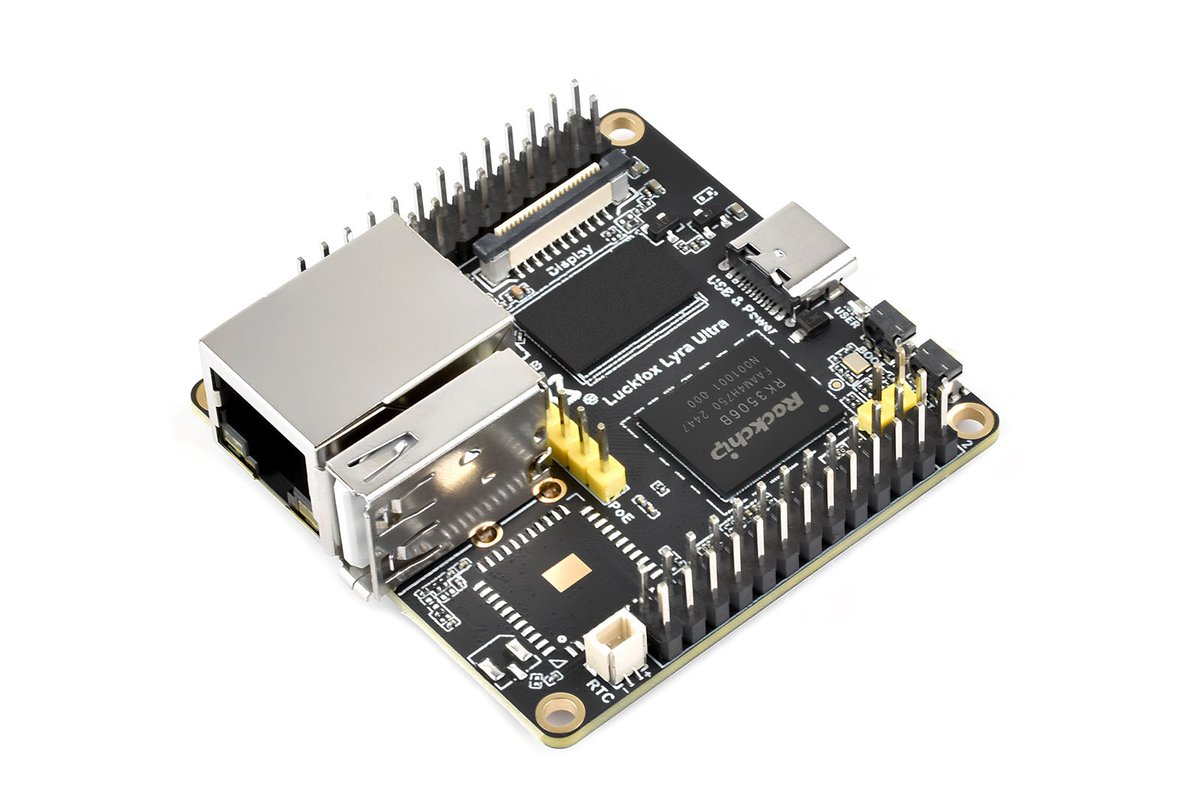

Die Luckfox Lyra Ultra W ist das große Board der Lyra-Familie vom chinesischen Hersteller Luckfox. Wie die Zero W arbeitet ein Rockchip RK3506B mit drei Cortex-A7-Kernen bis 1,2 GHz für Linux und einem Cortex-M0 für Echtzeitaufgaben, dazu 512 MB DDR3L. Statt Flash im Megabyte-Bereich hat sie 8 GB eMMC, außerdem 100-Mbit-Ethernet, auf das sich ein PoE-Modul stecken lässt, sowie WLAN 6 und Bluetooth 5.2. USB-A, ein Lautsprecheranschluss und eine RTC-Batterie machen sie zu einem fertigen kleinen Steuergerät. Interessant ist sie als Gateway, Display-Terminal oder Steuerung, die gleichzeitig am Kabelnetz und im WLAN hängt. Die Variante ohne W heißt Lyra Ultra und hat kein Funkmodul.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

Hersteller: Luckfox (Shenzhen), Vertrieb auch über Waveshare
SoC: Rockchip RK3506B
CPU: 3 × Arm Cortex-A7 (32 Bit) bis 1,2 GHz
Echtzeit-Kern: Arm Cortex-M0 im selben Chip, SMP- und AMP-Betrieb
RAM: 512 MB DDR3L
Speicher: 8 GB eMMC
Funk: WLAN 6 (2,4 GHz) und Bluetooth 5.2 mit BLE, Antennenanschluss (nur Ultra W)
Netzwerk (Kabel): 10/100 Mbit Ethernet (PHY CH182H2), Anschluss für optionales PoE-Modul
Display: MIPI DSI 2 Lanes, bis 1280 × 800 bei 60 Hz; als Kit mit 10,1-Zoll-Touchdisplay erhältlich
USB: Ultra W: 1 × USB-C OTG, 2 × USB 2.0 Host über Hub CH334F (USB-A und 4-poliger MX1.25-Stecker); Ultra: 2 × USB OTG
GPIO: 29 Pins mit Rockchip Matrix IO plus 4 GPIO
Audio: Lautsprecheranschluss MX1.25, 8 Ω / 1 W
Weitere: RTC-Batterieanschluss, BOOT- und RESET-Taster, LED
Stromversorgung: 5 V über USB-C, externer 5-V-Anschluss oder PoE-Modul
Größe: nicht gefunden (Maßzeichnung auf der Herstellerseite)
Betriebssysteme: Buildroot und Ubuntu aus dem Luckfox-Lyra-SDK
Preise: 17.10.2026: Lyra Ultra ab 36,99 $ (Luckfox-Shop), Kits bis 92,99 $; Ultra W 43,75 AUD inkl. GST (Core Electronics)

Luckfox Lyra Ultra – Produktseite (Luckfox)Link-Status: OK · Luckfox Lyra Ultra bei WaveshareLink-Status: OK · Luckfox Lyra – WikiLink-Status: OK

Vergleich der Lyra-Boards

Die drei Boards aus dem Taxonomy Modeller nebeneinander: die kleine Lyra im Pico-Format, die Lyra Zero W im Pi-Zero-Format und die größere Lyra Ultra W.

	Luckfox Lyra	Luckfox Lyra Zero W	Luckfox Lyra Ultra W
Bezeichnung	Luckfox Lyra	Luckfox Lyra Zero W	Luckfox Lyra Ultra W
Beschreibung	Linux-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz für Buildroot/Ubuntu 22.04, Cortex-M0 für Echtzeitaufgaben, 128 MB DDR3L im Chip, MIPI-DSI (2 Lanes), 2 × USB 2.0 OTG, 24 GPIO (RM_IO). Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.	Linux-Board im Raspberry-Pi-Zero-Format mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 256 MB SPI-NAND plus microSD, WLAN 6 und Bluetooth 5.2, 40-polige Pi-kompatible Leiste. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.	Größeres Lyra-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 8 GB eMMC, 100-Mbit-Ethernet (PoE-Modul optional), WLAN 6 und Bluetooth 5.2, USB-A, Lautsprecher- und RTC-Anschluss. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.
Herkunftshinweis	Thread Luckfox Lyra (fambach.net, 17.10.2026); Waveshare https://www.waveshare.com/product/ai/boards-kits/luckfox.htm	Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Zero-W; CNX Software 16.06.2025 (Maße, Funkmodul, Preis)	Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Ultra; Abmessungen nicht gefunden
Hersteller	Luckfox	Luckfox	Luckfox
Einsatz	Günstige Alternative zu UNO Q: Linux plus Echtzeit-Steuerung, kleine Displays	Pi-Zero-Ersatz mit WLAN 6, IoT, Display-Projekte	Kleines Gateway/Steuergerät mit Kabelnetz und WLAN, Display-Terminal
Eingangsspannung		5 V (USB-C)	5 V (USB-C, extern oder PoE)
Abmessungen	51 x 21 mm	65 x 30 mm
Prozessor	Rockchip RK3506G2	Rockchip RK3506B	Rockchip RK3506B
Takt	1,2 GHz	1,2 GHz	1,2 GHz
Kerne	3 + 1	3 + 1	3 + 1
Digitale Pins	24	28	29 RM_IO + 4 GPIO
Flash		256 MB SPI-NAND + microSD	8 GB eMMC
SRAM	128 MB DDR3L (im Chip)	512 MB DDR3L	512 MB DDR3L
WLAN	kein	WLAN 6, 2,4 GHz (AIC8800DC)	WLAN 6, 2,4 GHz
Bluetooth	kein	5.2 / BLE	5.2 / BLE
Ethernet	kein (Variante Lyra Plus mit Ethernet)		10/100 Mbit (CH182H2), PoE-Modul optional
Video		MIPI-DSI 2-lane, bis 1280 × 1280	MIPI-DSI 2-lane, bis 1280 × 800
Audio			Lautsprecher 8 Ω / 1 W (MX1.25)
USB	2 USB 2.0 OTG	1 USB-C OTG, 2 USB 2.0 Host (USB-C + 4-pol. Stecker, über Hub)	1 USB 2.0 OTG (USB-C), 2 USB 2.0 Host über Hub (USB-A + 4-pol. Stecker)
Weitere Bausteine	Cortex-M0 Echtzeitkern, MIPI-DSI 2-lane	Cortex-M0 Echtzeitkern, 40-polige Pi-Leiste, Keramikantenne + IPEX	Cortex-M0 Echtzeitkern, RTC-Batterieanschluss, USB-Hub CH334F

Unterschied zur Lyra Zero W

Bauform: Zero W im Pi-Zero-Format (65 × 30 mm) mit 40-poliger Pi-Leiste; Ultra W deutlich größer und fast quadratisch
Speicher: Zero W 256 MB SPI-NAND plus microSD; Ultra W 8 GB eMMC
Netzwerk: beide WLAN 6 (2,4 GHz) und Bluetooth 5.2; nur die Ultra W hat zusätzlich 100-Mbit-Ethernet, auf Wunsch mit PoE-Modul
Anschlüsse: Zero W zwei USB-C-Buchsen; Ultra W USB-C, USB-A, Lautsprecheranschluss (8 Ω, 1 W) und RTC-Batterie
Gleich: RK3506B mit 3 × Cortex-A7 und Cortex-M0, 512 MB DDR3L, MIPI-DSI mit 2 Lanes

Linux und Echtzeit auf einem Chip

Wie bei allen Lyra-Boards trennt der RK3506B Linux und Echtzeit im selben Chip: Die drei A7-Kerne betreiben Linux (Buildroot oder Ubuntu aus dem Luckfox-SDK), der Cortex-M0 kann im AMP-Betrieb eigene Firmware ausführen, z. B. mit RT-Thread, und Pins mit festem Timing schalten.

Die kleine Grundversion steht im Preview – Luckfox LyraLink-Status: OK.

Lizenz

Lizenz Hardware: nicht offen (kein Open-Hardware-Projekt); ob Luckfox einen Schaltplan zum Download anbietet, ist nicht geprüft
Lizenz Software: Linux-Kernel, U-Boot und Buildroot GPL-2.0; Teile der Rockchip-Firmware und -Bibliotheken nur als Binärdatei
Marken: Luckfox ist eine Marke ihres Inhabers; Rockchip, Arm, Cortex, Raspberry Pi und Ubuntu sind Marken ihrer jeweiligen Inhaber

Rockchip untersagt den Versand der Boards in einige Länder (u. a. Russland, Belarus, Iran, Nordkorea).
