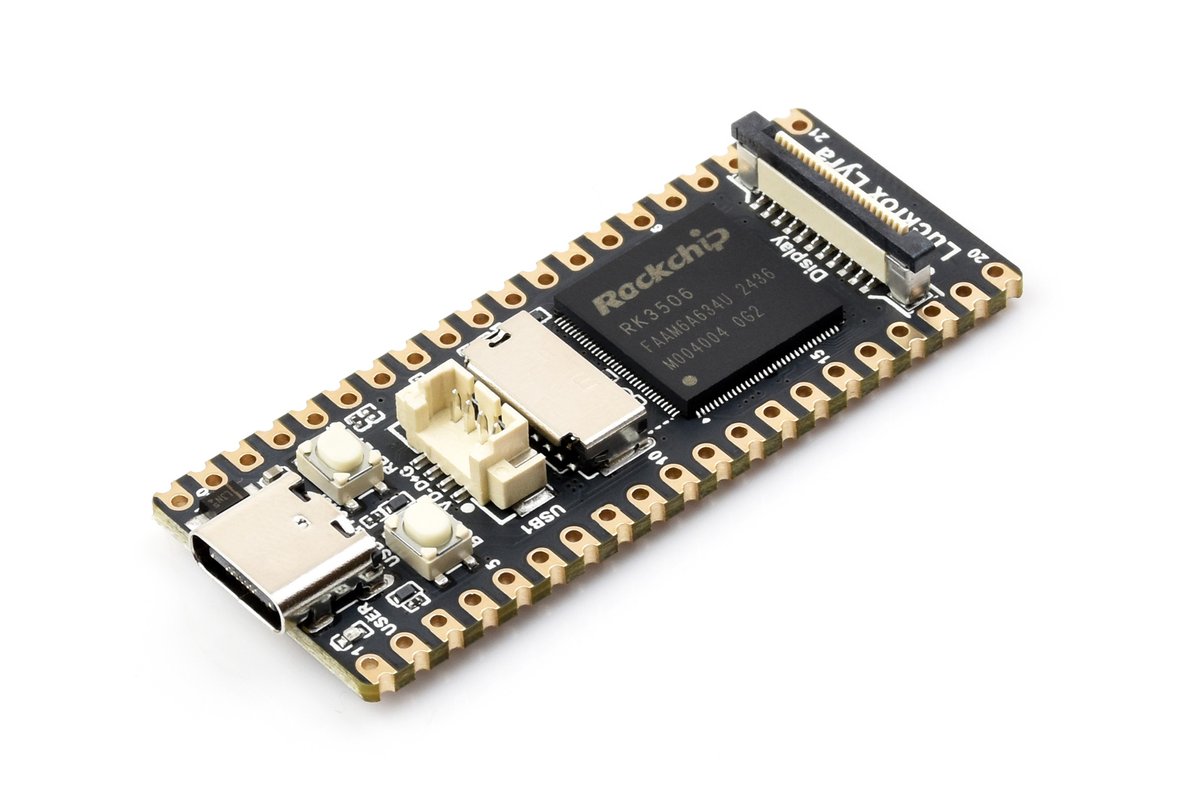

Die Luckfox Lyra ist ein winziger Linux-Rechner im Format eines Raspberry Pi Pico (51 × 21 mm) vom chinesischen Hersteller Luckfox. Auf der Platine sitzt ein Rockchip RK3506G2 mit drei Cortex-A7-Kernen bis 1,2 GHz für Linux und einem zusätzlichen Cortex-M0 für Echtzeitaufgaben, 128 MB DDR3L-RAM stecken direkt im Chip. Damit läuft ein vollwertiges Buildroot- oder Ubuntu-Linux, während der M0 nebenher Pins, PWM oder Protokolle mit festem Timing bedienen kann. Dazu kommen ein MIPI-DSI-Anschluss für Displays bis 1280 × 800, zwei USB-2.0-Ports und 24 frei belegbare GPIOs, die Varianten B und Plus bringen 256 MB Flash und Ethernet mit. Interessant ist sie als billige Alternative zu Linux-plus-Mikrocontroller-Boards wie dem Arduino UNO Q und als Linux-Herz für den ClockworkPi PicoCalc, für den die Community eigene Images baut.
Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).
Beschreibung
- Hersteller: Luckfox (Shenzhen), Vertrieb auch über Waveshare
- SoC: Rockchip RK3506G2 (22 nm, QFN128)
- CPU: 3 × Arm Cortex-A7 (32 Bit) bis 1,2 GHz, 128 KB L2-Cache
- Echtzeit-Kern: Arm Cortex-M0 im selben Chip, SMP- und AMP-Betrieb möglich
- RAM: 128 MB DDR3L im Chip
- Speicher: Lyra: nur microSD; Lyra B und Lyra Plus: 256 MB SLC-SPI-NAND (Winbond W25N02KV) plus microSD
- Netzwerk (Kabel): nur Lyra Plus: 10/100 Mbit Ethernet (PHY CH182H2); Lyra und Lyra B haben eine vorbereitete RMII-Schnittstelle
- Funk: keiner (WLAN gibt es bei Lyra Zero W und Lyra Ultra W)
- Display: MIPI DSI 2 Lanes, bis 1280 × 800 bei 60 Hz, passt zu Raspberry-Pi-DSI-Displays
- USB: 2 × USB 2.0 OTG: USB-C (Strom, Flashen) und 4-poliger MX1.25-Stecker (per Adapterkabel auf USB-A)
- GPIO: 24 Pins auf zwei 20-poligen Leisten, Rockchip Matrix IO (RM_IO): PWM, UART, I²C, SPI, CAN frei auf die Pins legbar; dazu ADC
- Audio: Audio-Codec im Chip mit mehreren Ein- und Ausgängen (laut Hersteller)
- Bedienelemente: BOOT-Taster, RESET-Taster, eine LED
- Stromversorgung: 5 V über USB-C
- Größe: Lyra/Lyra B: 51 × 21 mm (Pico-Format); Lyra Plus: 72 × 21 mm
- Erschienen: Dezember 2024
- Betriebssysteme: Buildroot (von SPI-NAND oder microSD), Ubuntu 22.04 (nur microSD); Luckfox-Lyra-SDK mit Buildroot, Yocto, Kernel und U-Boot
- Preise: 17.10.2026: ab 18,99 $ (Luckfox-Shop, Lyra ohne Flash), Kits mit 10,1-Zoll-Display bis 81,99 $ · 27.12.2024: Lyra B 16,00 $, Lyra Plus 19,50 $ (AliExpress, laut CNX Software)
Luckfox Lyra – Produktseite (Luckfox)Link-Status: OK · Luckfox Lyra – Wiki (Doku, Images, SDK)Link-Status: OK · Luckfox Lyra bei WaveshareLink-Status: OK
Die Lyra-Familie
Unter dem Namen Lyra verkauft Luckfox inzwischen eine ganze Reihe von Boards mit dem RK3506. Dieses Preview behandelt die kleine Grundversion.
- Lyra / Lyra B / Lyra Plus (RK3506G2, 128 MB): Grundversion, mit Flash, mit Flash und Ethernet
- Lyra Ultra / Ultra WLink-Status: OK (RK3506B, 512 MB, 8 GB eMMC): Ethernet, Lautsprecher- und RTC-Anschluss, W mit WLAN
- Lyra Zero WLink-Status: OK (RK3506B): Pi-Zero-ähnliches Board mit WLAN und Bluetooth
- Lyra Pi A / Pi B (W): zwei Ethernet-Ports, M.2-Slot für 4G-Modul, Klinke, USB-Hub, W mit WLAN
- Lyra PLC: Steuerung mit Touch-Display, RS232/RS485, CAN, zwei Relais
- Core3506: Rechenmodule zum Einlöten in eigene Platinen
Linux und Echtzeit auf einem Chip
Der RK3506 trennt Linux und Echtzeit im selben Chip: Die drei A7-Kerne betreiben Linux, der Cortex-M0 kann im AMP-Betrieb eigene Firmware ausführen und z. B. Pins mit festem Timing schalten, ohne dass Linux dazwischenfunkt. Das ist das gleiche Prinzip wie beim Arduino UNO Q, nur deutlich kleiner und billiger. Dafür sind Dokumentation und Bibliotheken dünner, programmiert wird über das Rockchip-SDK statt über die Arduino IDE.
PicoCalc
Weil die Lyra die Maße eines Raspberry Pi Pico hat, passt sie in den Pico-Steckplatz des ClockworkPi PicoCalc. Seit März 2025 gibt es dafür Community-Images mit Treibern für Display und Tastatur, später auch Projekte wie Calculinux. So wird aus dem Taschenrechner-Bausatz ein kleiner Linux-Handheld.
Vergleich der Lyra-Boards
Die drei Boards aus dem Taxonomy Modeller nebeneinander: die kleine Lyra im Pico-Format, die Lyra Zero W im Pi-Zero-Format und die größere Lyra Ultra W.
| Luckfox Lyra | Luckfox Lyra Zero W | Luckfox Lyra Ultra W | |
|---|---|---|---|
| Bezeichnung | Luckfox Lyra | Luckfox Lyra Zero W | Luckfox Lyra Ultra W |
| Beschreibung | Linux-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz für Buildroot/Ubuntu 22.04, Cortex-M0 für Echtzeitaufgaben, 128 MB DDR3L im Chip, MIPI-DSI (2 Lanes), 2 × USB 2.0 OTG, 24 GPIO (RM_IO). Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile. | Linux-Board im Raspberry-Pi-Zero-Format mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 256 MB SPI-NAND plus microSD, WLAN 6 und Bluetooth 5.2, 40-polige Pi-kompatible Leiste. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile. | Größeres Lyra-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 8 GB eMMC, 100-Mbit-Ethernet (PoE-Modul optional), WLAN 6 und Bluetooth 5.2, USB-A, Lautsprecher- und RTC-Anschluss. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile. |
| Herkunftshinweis | Thread Luckfox Lyra (fambach.net, 17.10.2026); Waveshare https://www.waveshare.com/product/ai/boards-kits/luckfox.htm | Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Zero-W; CNX Software 16.06.2025 (Maße, Funkmodul, Preis) | Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Ultra; Abmessungen nicht gefunden |
| Hersteller | Luckfox | Luckfox | Luckfox |
| Einsatz | Günstige Alternative zu UNO Q: Linux plus Echtzeit-Steuerung, kleine Displays | Pi-Zero-Ersatz mit WLAN 6, IoT, Display-Projekte | Kleines Gateway/Steuergerät mit Kabelnetz und WLAN, Display-Terminal |
| Eingangsspannung | 5 V (USB-C) | 5 V (USB-C, extern oder PoE) | |
| Abmessungen | 51 x 21 mm | 65 x 30 mm | |
| Prozessor | Rockchip RK3506G2 | Rockchip RK3506B | Rockchip RK3506B |
| Takt | 1,2 GHz | 1,2 GHz | 1,2 GHz |
| Kerne | 3 + 1 | 3 + 1 | 3 + 1 |
| Digitale Pins | 24 | 28 | 29 RM_IO + 4 GPIO |
| Flash | 256 MB SPI-NAND + microSD | 8 GB eMMC | |
| SRAM | 128 MB DDR3L (im Chip) | 512 MB DDR3L | 512 MB DDR3L |
| WLAN | kein | WLAN 6, 2,4 GHz (AIC8800DC) | WLAN 6, 2,4 GHz |
| Bluetooth | kein | 5.2 / BLE | 5.2 / BLE |
| Ethernet | kein (Variante Lyra Plus mit Ethernet) | 10/100 Mbit (CH182H2), PoE-Modul optional | |
| Video | MIPI-DSI 2-lane, bis 1280 × 1280 | MIPI-DSI 2-lane, bis 1280 × 800 | |
| Audio | Lautsprecher 8 Ω / 1 W (MX1.25) | ||
| USB | 2 USB 2.0 OTG | 1 USB-C OTG, 2 USB 2.0 Host (USB-C + 4-pol. Stecker, über Hub) | 1 USB 2.0 OTG (USB-C), 2 USB 2.0 Host über Hub (USB-A + 4-pol. Stecker) |
| Weitere Bausteine | Cortex-M0 Echtzeitkern, MIPI-DSI 2-lane | Cortex-M0 Echtzeitkern, 40-polige Pi-Leiste, Keramikantenne + IPEX | Cortex-M0 Echtzeitkern, RTC-Batterieanschluss, USB-Hub CH334F |
Lizenz
- Lizenz Hardware: nicht offen (kein Open-Hardware-Projekt); ob Luckfox einen Schaltplan zum Download anbietet, ist nicht geprüft
- Lizenz Software: Linux-Kernel, U-Boot und Buildroot GPL-2.0; Teile der Rockchip-Firmware und -Bibliotheken nur als Binärdatei
- Marken: Luckfox ist eine Marke ihres Inhabers; Rockchip, Arm, Cortex, Raspberry Pi, Ubuntu und ClockworkPi sind Marken ihrer jeweiligen Inhaber
Rockchip untersagt den Versand der Boards in einige Länder (u. a. Russland, Belarus, Iran, Nordkorea).
Verwandte Beiträge
- Preview – Luckfox Lyra Ultra WLink-Status: OK
- Preview – Luckfox Lyra Zero WLink-Status: OK

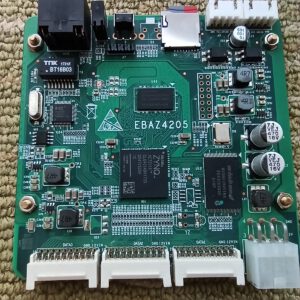

- Preview – EBAZ4205 Zynq-7010 BoardLink-Status: OK
