Preview – Luckfox Lyra Zero W

Last Updated on 17. Oktober 2026 by sfambachLink-Status: OK

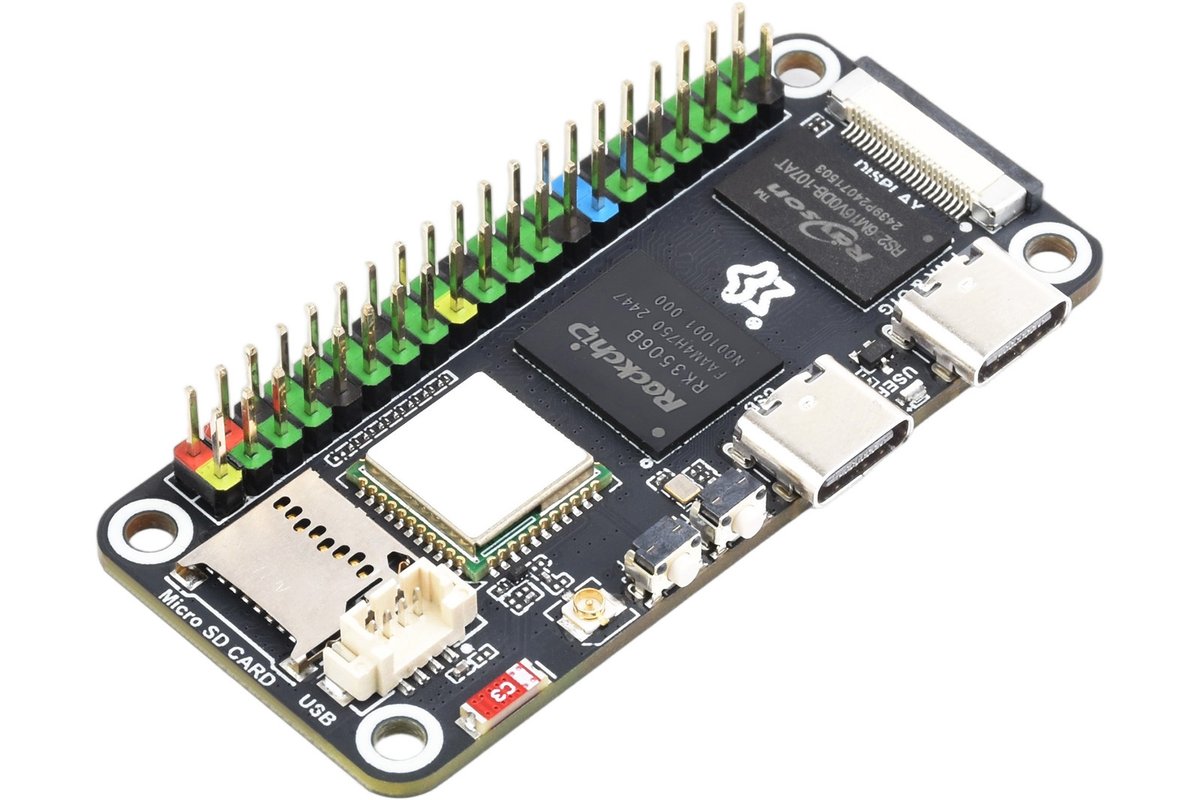

Die Luckfox Lyra Zero W ist ein Linux-Rechner im Format des Raspberry Pi Zero (65 × 30 mm) vom chinesischen Hersteller Luckfox. Ein Rockchip RK3506B mit drei Cortex-A7-Kernen bis 1,2 GHz betreibt Linux, ein zusätzlicher Cortex-M0 im selben Chip übernimmt Echtzeitaufgaben. Anders als die kleine Lyra hat sie 512 MB RAM, 256 MB Flash, WLAN 6 und Bluetooth 5.2 an Bord, dazu eine 40-polige Leiste mit Pi-kompatibler Belegung. Ein MIPI-DSI-Anschluss treibt Displays bis 1280 × 1280, zwei USB-C-Buchsen dienen für Strom und USB-Geräte. Interessant ist sie als günstige Alternative zum Raspberry Pi Zero 2 W, wenn Linux und genaues Timing auf einem kleinen Board gebraucht werden.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

Hersteller: Luckfox (Shenzhen), Vertrieb auch über Waveshare
SoC: Rockchip RK3506B (2D-GPU, keine NPU, kein Video-Decoder)
CPU: 3 × Arm Cortex-A7 (32 Bit) bis 1,2 GHz
Echtzeit-Kern: Arm Cortex-M0 im selben Chip, SMP- und AMP-Betrieb, z. B. mit RT-Thread
RAM: 512 MB DDR3L
Speicher: 256 MB SLC-SPI-NAND (Winbond W25N02KV), microSD-Slot
Funk: WLAN 6 (2,4 GHz) und Bluetooth 5.2 mit BLE, Modul SKI.WB800DCS (AIC8800DC), Keramikantenne oder externe Antenne über IPEX
Netzwerk (Kabel): keins
Display: MIPI DSI 2 Lanes, bis 1280 × 1280 bei 60 Hz, passt zu Raspberry-Pi-DSI-Displays
USB: 1 × USB-C OTG (Strom, Flashen), 1 × USB-C Host, 1 × 4-poliger MX1.25-Stecker (USB-A-Adapter oder Displaystrom), Host-Ports über USB-Hub
GPIO: 40-polige Leiste mit Pi-kompatibler Belegung, 28 Pins mit Rockchip Matrix IO (PWM, UART, I²C, SPI, I²S frei belegbar); passt zu einigen Pi-HATs
Bedienelemente: BOOT-Taster, RESET-Taster, eine LED
Stromversorgung: 5 V über USB-C, Power-Management-IC mit 3 Kanälen
Größe: 65 × 30 mm (Pi-Zero-Format)
Erschienen: Mitte 2025 (CNX-Bericht vom 16.06.2025)
Betriebssysteme: Buildroot und Ubuntu aus dem Luckfox-Lyra-SDK (Linux 6.1)
Preise: 17.10.2026: ab 31,99 $ (Luckfox-Shop) · 16.06.2025: 16,99 $ (Waveshare), 17,38 $ (AliExpress), 25,99 $ (Amazon US inkl. Versand), laut CNX Software

Luckfox Lyra Zero W – Produktseite (Luckfox)Link-Status: OK · Luckfox Lyra Zero W bei WaveshareLink-Status: OK · Luckfox Lyra – WikiLink-Status: OK

Vergleich mit Raspberry Pi Zero W und Zero 2 W

Gleiche Größe, ähnliche Leiste, aber ein anderer Chip. Die Werte stammen aus dem Taxonomy Modeller.

	Luckfox Lyra Zero W	Raspberry Pi Zero W	Raspberry Pi Zero 2 W
Bezeichnung	Luckfox Lyra Zero W	Raspberry Pi Zero W	Raspberry Pi Zero 2 W
Beschreibung	Linux-Board im Raspberry-Pi-Zero-Format mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 256 MB SPI-NAND plus microSD, WLAN 6 und Bluetooth 5.2, 40-polige Pi-kompatible Leiste. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.		Pi Zero mit vier Kernen (RP3A0 System-in-Package), seit 10/2021. Lizenz: Hardware proprietär (Schaltplan-Auszug veröffentlicht); Raspberry Pi OS/Kernel GPL-2.0 plus Broadcom-Firmware als Binärdatei.
Herkunft		abgeleitet
Herkunftshinweis	Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Zero-W; CNX Software 16.06.2025 (Maße, Funkmodul, Preis)	Aus seiner Tabelle (TablePress 6, Spalte 10), übernommen wie dort, nicht gegen Quellen geprüft. · Name ergänzt: WLAN und Bluetooth laut seiner Tabelle · 17.10.2026: SRAM 512 KB → 512 MB und Video „Micro“ → Mini-HDMI korrigiert (Raspberry Pi Produktseite)	Raspberry Pi https://www.raspberrypi.com/products/raspberry-pi-zero-2-w/; Preis und Lizenz aus allgemeinem Wissen (Claude), nicht geprüft
Hersteller	Luckfox	Raspberry Pi Foundation	Raspberry Pi
Einsatz	Pi-Zero-Ersatz mit WLAN 6, IoT, Display-Projekte		Kleine Linux-Projekte, Retro (Pi-spezifische Software wie Pi1541, RGBtoHDMI)
Betriebsspannung		5 V
Eingangsspannung	5 V (USB-C)	5 V	5 V (Micro-USB)
Stromaufnahme		80-120 mA
Abmessungen	65 x 30 mm	65 x 31 x 5 mm	65 x 30 mm
Gewicht		9 g
Prozessor	Rockchip RK3506B	ARM1176JZF-S	Broadcom RP3A0 (BCM2710A1)
Takt	1,2 GHz	1000 MHz	1 GHz
Kerne	3 + 1	1	4
Digitale Pins	28	26	26 (40-pol. Leiste, unbestückt)
PWM-Pins		2
SPI		1
UART		1
I²C		1
Flash	256 MB SPI-NAND + microSD	micro SD Karte	microSD
SRAM	512 MB DDR3L	512 MB	512 MB SDRAM
WLAN	WLAN 6, 2,4 GHz (AIC8800DC)	2,4 GHz, 802.11 b/g/n · WEP / WPA2 / TKIP /AES	2,4 GHz, 802.11 b/g/n
Bluetooth	5.2 / BLE	4.1	4.2 / BLE
Video	MIPI-DSI 2-lane, bis 1280 × 1280	Mini-HDMI	Mini-HDMI, Composite über Testpunkte
Audio		HDMI digital
USB	1 USB-C OTG, 2 USB 2.0 Host (USB-C + 4-pol. Stecker, über Hub)		1 Micro-USB OTG
Weitere Bausteine	Cortex-M0 Echtzeitkern, 40-polige Pi-Leiste, Keramikantenne + IPEX		CSI-2 Kameraanschluss, H.264-Decoder/Encoder 1080p30

Leistung: Drei A7-Kerne mit 1,2 GHz liegen grob zwischen dem einkernigen Pi Zero W und dem vierkernigen Pi Zero 2 W mit 64-Bit-A53 (eigene Einschätzung, nicht gemessen).
Echtzeit: Nur die Lyra Zero W hat einen zweiten Kern für Echtzeitaufgaben im Chip.
Funk: WLAN 6 und Bluetooth 5.2 statt WLAN 4 und Bluetooth 4.1 bzw. 4.2.
Speicher: 256 MB Flash auf der Platine, startet ohne microSD; die Pis brauchen immer eine Karte.
Video: Die Lyra hat nur MIPI-DSI für Displays, kein HDMI und keinen Kameraanschluss; die Pis haben Mini-HDMI und eine CSI-Kamera.
Software: Kein Raspberry Pi OS. Pi-spezifische Software (Pi1541, RGBtoHDMI, pigpio) läuft nicht, HATs brauchen eigene Treiber.

Vergleich der Lyra-Boards

Die drei Boards aus dem Taxonomy Modeller nebeneinander: die kleine Lyra im Pico-Format, die Lyra Zero W im Pi-Zero-Format und die größere Lyra Ultra W.

	Luckfox Lyra	Luckfox Lyra Zero W	Luckfox Lyra Ultra W
Bezeichnung	Luckfox Lyra	Luckfox Lyra Zero W	Luckfox Lyra Ultra W
Beschreibung	Linux-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz für Buildroot/Ubuntu 22.04, Cortex-M0 für Echtzeitaufgaben, 128 MB DDR3L im Chip, MIPI-DSI (2 Lanes), 2 × USB 2.0 OTG, 24 GPIO (RM_IO). Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.	Linux-Board im Raspberry-Pi-Zero-Format mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 256 MB SPI-NAND plus microSD, WLAN 6 und Bluetooth 5.2, 40-polige Pi-kompatible Leiste. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.	Größeres Lyra-Board mit Echtzeitkern im selben Chip: 3 × Cortex-A7 bis 1,2 GHz, Cortex-M0, 512 MB DDR3L, 8 GB eMMC, 100-Mbit-Ethernet (PoE-Modul optional), WLAN 6 und Bluetooth 5.2, USB-A, Lautsprecher- und RTC-Anschluss. Lizenz: Hardware nicht offen; Kernel/U-Boot/Buildroot GPL-2.0 plus Rockchip-Binärteile.
Herkunftshinweis	Thread Luckfox Lyra (fambach.net, 17.10.2026); Waveshare https://www.waveshare.com/product/ai/boards-kits/luckfox.htm	Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Zero-W; CNX Software 16.06.2025 (Maße, Funkmodul, Preis)	Thread Luckfox Lyra (fambach.net, 17.10.2026); Luckfox https://www.luckfox.com/Luckfox-Lyra-Ultra; Abmessungen nicht gefunden
Hersteller	Luckfox	Luckfox	Luckfox
Einsatz	Günstige Alternative zu UNO Q: Linux plus Echtzeit-Steuerung, kleine Displays	Pi-Zero-Ersatz mit WLAN 6, IoT, Display-Projekte	Kleines Gateway/Steuergerät mit Kabelnetz und WLAN, Display-Terminal
Eingangsspannung		5 V (USB-C)	5 V (USB-C, extern oder PoE)
Abmessungen	51 x 21 mm	65 x 30 mm
Prozessor	Rockchip RK3506G2	Rockchip RK3506B	Rockchip RK3506B
Takt	1,2 GHz	1,2 GHz	1,2 GHz
Kerne	3 + 1	3 + 1	3 + 1
Digitale Pins	24	28	29 RM_IO + 4 GPIO
Flash		256 MB SPI-NAND + microSD	8 GB eMMC
SRAM	128 MB DDR3L (im Chip)	512 MB DDR3L	512 MB DDR3L
WLAN	kein	WLAN 6, 2,4 GHz (AIC8800DC)	WLAN 6, 2,4 GHz
Bluetooth	kein	5.2 / BLE	5.2 / BLE
Ethernet	kein (Variante Lyra Plus mit Ethernet)		10/100 Mbit (CH182H2), PoE-Modul optional
Video		MIPI-DSI 2-lane, bis 1280 × 1280	MIPI-DSI 2-lane, bis 1280 × 800
Audio			Lautsprecher 8 Ω / 1 W (MX1.25)
USB	2 USB 2.0 OTG	1 USB-C OTG, 2 USB 2.0 Host (USB-C + 4-pol. Stecker, über Hub)	1 USB 2.0 OTG (USB-C), 2 USB 2.0 Host über Hub (USB-A + 4-pol. Stecker)
Weitere Bausteine	Cortex-M0 Echtzeitkern, MIPI-DSI 2-lane	Cortex-M0 Echtzeitkern, 40-polige Pi-Leiste, Keramikantenne + IPEX	Cortex-M0 Echtzeitkern, RTC-Batterieanschluss, USB-Hub CH334F

Unterschied zur Lyra Ultra W

Bauform: Zero W im Pi-Zero-Format (65 × 30 mm) mit 40-poliger Pi-Leiste; Ultra W deutlich größer und fast quadratisch
Speicher: Zero W 256 MB SPI-NAND plus microSD; Ultra W 8 GB eMMC
Netzwerk: beide WLAN 6 (2,4 GHz) und Bluetooth 5.2; nur die Ultra W hat zusätzlich 100-Mbit-Ethernet, auf Wunsch mit PoE-Modul
Anschlüsse: Zero W zwei USB-C-Buchsen; Ultra W USB-C, USB-A, Lautsprecheranschluss (8 Ω, 1 W) und RTC-Batterie
Gleich: RK3506B mit 3 × Cortex-A7 und Cortex-M0, 512 MB DDR3L, MIPI-DSI mit 2 Lanes

Linux und Echtzeit auf einem Chip

Wie bei allen Lyra-Boards trennt der RK3506B Linux und Echtzeit im selben Chip: Die drei A7-Kerne betreiben Linux (Buildroot oder Ubuntu aus dem Luckfox-SDK), der Cortex-M0 kann im AMP-Betrieb eigene Firmware ausführen, z. B. mit RT-Thread, und Pins mit festem Timing schalten.

Die kleine Grundversion ohne WLAN steht im Preview – Luckfox LyraLink-Status: OK.

Lizenz

Lizenz Hardware: nicht offen (kein Open-Hardware-Projekt); ob Luckfox einen Schaltplan zum Download anbietet, ist nicht geprüft
Lizenz Software: Linux-Kernel, U-Boot und Buildroot GPL-2.0; Teile der Rockchip-Firmware und -Bibliotheken nur als Binärdatei
Marken: Luckfox ist eine Marke ihres Inhabers; Rockchip, Arm, Cortex, Raspberry Pi und Ubuntu sind Marken ihrer jeweiligen Inhaber

Rockchip untersagt den Versand der Boards in einige Länder (u. a. Russland, Belarus, Iran, Nordkorea).
