Retro Hauptplatine – MSI 3134

Last Updated on 10. Oktober 2026 by sfambach●Link-Status: OK

Nun habe ich auch einen 386DX40 auf einem MSI Mainboard. Das Mainboard hatte einen Batterieschaden und wenn ich mir das abgeknipste Beinpaar ansehe, wohl einen kurzgeschlossenen Tantal Kondensator. Der Schaden an der Dinbuchse für die Tastatur wurde mit zwei Kabelbrücken bereits behoben, das Board funktioniert einwandfrei. Was mich einlädt, mal ein paar Tests zu machen.

Ansichten

Fakten

	MSI MS-3134
Chipsatz	Contaq 82C596 (386 Writeback Cache)
Sockel/Slot	PQFP132 / PGA68
Sup. CPUs	386DX40 aufgelötet 387DX
Bus Geschwindigkeit	40Mhz
L1/L2	(Keiner)/64kB
Takt Multiplikatoren	/4
Ram Frequenz	?
RAM Steckplätze	8
RAM Typ	SIMM 30 Pin
MAX Ram	32MB
Stromanschluss	AT
Formfaktor	Baby AT
LüfterAnschluss CPU / Gehäuse	0/0
ISA-8	2
ISA-16	6
VLB	–
PCI 32 Bit	–
PCI 64 Bit	–
mini .PCI 32 Bit	–
AGP	–
PCIe Version	–
PCIe-1x	–
PCIe 4x	–
PCIe 16x	–
FDD	–
IDE	–
SATA	–
SATA 6 Gb/s	–
Mouse	–
Tastatur	Din AT
Parallel	–
Seriell	–
USB 1.x Hinten/ Intern / Front	–
USB 2.x Hinten/ Intern / Front	–
USB 3.x Hinten/ Intern / Front	–
Netzwerk	–
Sound	–
Graphik	–
Graphik Anschluss	–
Bios	AMI 086103
Bios Rom	27512 Gesockelt (Ersatz EEPROM W27C512)
Bios Tastatur Code

Handbuch

Keines gefunden.

Bios

Der Bioschip ist abnehmbar und (L)EPROM. 27512

Wartung

• Erster Funktionstest – OK
• Gereinigt – War sauber
• Batterie entfernt – war schon weg
• Leiterbahnen repariert – war schon repariert
• Batterie durch Knopfzelle ersetzt – No Varta hochkant, passt aber nicht gut

Benchmark

CPU	386DX40
Graphic-Karte	Tseng Labs ET4000 1MB Speicher
Speicher	min 8 MB
HDD	Compact Flash

Retro Hauptplatine	MSI MS-3134
3D Bench (für langsame PCs)	15,6
3D Bench (für schnelle PCs)	15,5
Chris 3D Benchmark [Score]	Kein CoPro
Chris 3D Benchmark [FPS]	Kein CoPro
Chris 3D Benchmark 640×480 [Score]	Kein CoPro
Chris 3D Benchmark 640×480 [FPS]	Kein CoPro
PC Player Benchmark (320×200 8bpp)	3,2
PC Player Benchmark (640×480 8bpp)	3,1
Doom min Detail [Realtics]	3053
Doom min Detail [FPS]	24,46
Doom max Detail [Realtics]	11477
Doom max Detail [FPS]	6,51
Quake 360 x 480 [frames]	Kein CoPro
Quake 360 x 480 [Zeit]	Kein CoPro
Quake 360 x 480 [FPS]	Kein CoPro
Quake Quake 640×480 [Frames]	Kein CoPro
Quake 640×480 [Zeit]	Kein CoPro
Quake 640×480 [FPS]	Kein CoPro
System Info	39,8
Landmark [CPU]	67,21
Landmark [FPU]	–
Landmark [Video]	5146,81
Top Bench	86
Speedsys [CPU]	8,89
Speedsys [RAM] MB/S L1	–
Speedsys [RAM] MB/S L2	26,14
Speedsys [RAM] MB/S TP	13,36
Speedsys [HDD]	7093,95
WinXP HW Info CPU	–
WinXP HW Info FPU	–
WinXP HW Info MMX	–
WinXP HW Info Speicher	–
WinXP PCMark 2002 CPU Score	–
WinXP PCMark 2002 Speicher Score	–
WinXP PCMark 2002 HDD Score	–

Tests unterschiedlicher Mainboards unter möglichst gleichen Bedingungen
Für die Erfassung der Daten verwende ich das Benchmark Pack von PhilsCopmputerLab https://www.philscomputerlab.com/dos-benchmark-pack.html

Probleme

Generelle Computer übergreifende Probleme

Computer

Startet nicht keine Post Codes

• Frequenz überprüfen
• Multiplikator überprüfen
• Spannung checken
• (Pentium) evtl. Einstellung für Pentium und Pentium MMX ändern (Dual Voltage).

Friert ein / Computer stürzt ab beim Doomtest

• Speicher testen
• Speicher kontrollieren. evtl. Module entfernen/tauschen und mit anderer Konfiguration testen.
• Bios Einstellungen prüfen (evtl. zu schnell eingestellt)
• Boardeinstellungen wie Spannung und Frequenz kontrollieren.

Stürzt ab nach Speicher Tauch

• Speicher in Gerät oder anden Computer testen.
• Überprüfen ob das Board den Speicher und Größe unterstützt
• ggf. Bios update einspielen

CPU

Lüfterhalterung defekt

• Es gibt noch zwei weitere Harken an denen man den Kühlkörper mit Draht befestigen könnte.
• Aufkleben auf den Prozessor wäre auch eine Möglichkeit bzw. gleich Prozessor mit aufgeklebten Kühler verwenden.
• Weiterhin gibt es Kühler die man einfach auf die CPU auklipsen kann.

Festplatte

Wird nicht erkannt

• Festplatten parameter manuell eigeben.
• Setup mit anderer Festplatte testen.
• Festplatte in andren Gerät testen.
• Bios Update (evtl. Festplatte zu neu)
• XT-Ide Bios versuchen.#

Bios

Generelle Problem

• Bios einstellung löschen zurücksetzten.
• Bios updaten.
• Wenn kein neueres Bios vorhanden ist, kann auch bei Nachfolgemodellen mit gleichen Chipsatz gesucht werden. Bspw. kann ein 486er Bios auch auf einem 386 funktionieren.

Neues Bios verlangt passwort

• Batterie entfernen um Einstellungen zu löchen
• Passwort reset Jumper setzen
• Standard Passwort bei AMI Bios ist -> ami

Generelle Computer übergreifende Optimierung

• Bios – Update
• Bios patcher (BPA●Link-Status: OK Award/Phoenix Version 4.23 Ami ab Version 6.00)
• ATX Netzteiladapter (bis ATX)
• CoProzessor einbauen (Bis einschl. 386)
• XT-IDE ROM für größere Festplatten (Bis Pentium I)
• ISA Blaster für USB Mouse (solange kein PS2 oder USB vorhanden ist)
• DIN -> PS2 Adapter für Tastatur (solange kein PS2 oder USB vorhanden ist)
• Compact Flahs als HDD Ersatz (Bis Pentium dann eher SSD wegen der Geschwindigkeit)
• Gotek●Link-Status: Unbekannt oder FDD Emu●Link-Status: OK als FDD Ersatz
• Pico GUZ●Link-Status: OK als Sounkartenersatz (bis may Pentium ist 8 Bit)
• PicoMem ●Link-Status: OKfür Speicher, Sound und HDD (Bis Maximum 486, 8bit)

CPU 80386

Fakten zum Prozessor

Erscheinungs Jahr	1985
Ende Produktion	2007
Porzessortakt [MHz]	12-40
L1 Cach	–
Fertigung	1,5 µm bis 0,8 µm, CMOS
Befehlssatz	x86●Link-Status: OK bis IA-32●Link-Status: OK (16-/​32-Bit)
Busbreite	16-32 Bit
Varianten	SX – 16 Bit lief auch auf 286er Boards DX- 32 Bit SL – Mobile lösung S
Koprozessor	Extern 80387
Vorgänger	80286
Nachfolger	80486

Varianten

Name	i386SX	i386DX	i386SL	RapidCAD-1	RapidCAD-2	i376	i386EX, i386EXTB und i386EXTC	i386CXSA und i386SXSA (auch als i386SXTA)	i386CXSB
Modellreihe	80386	80386	80386	80386	80386	80386	80386	80386	80386
Codename	–	–	–	–	–	–	–	–	–
CPU Sockel	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP	DX-Variante: 132-pin PGA DX-Variante: 132-pin PQFP SX-Variante: 88-pin PGA SX-Variante: 100-pin PQFP
Busbreite [Bit]	16	32	32	?	?	16	16	16	16
Frequenz [MHz]	12-33	12-40	20,25	25, 33	25, 33	16, 20	16, 20, 25, 33	25, 33, 40	16, 25
Busfrequenz [MHz]	8,33	8,33	8,33	8,33	8,33	8,33	8,33	8,33	8,33
Multiplikator	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4	/2, /3, /4
Kern Spannung [V]	5	5	5	5	5	5	2,7 – 5,5	2,7 – 5,5	3-3,3
Bus Spannung [V]	5	5	5	5	5	5	5	5	5
Verbrauch [W max]	5-10	5-10	5-10	3,5	3,5	5-10	5-10	5-10	5-10
L1 Cache	–	–	–	–	–	–	–	–	–
L2 Cache	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard	Auf Mainboard
Fertigungstechnik	1,5 µm, später CHMOS IV mit 1,0 µm	1,5 µm, später CHMOS IV mit 1,0 µm	1,0 µm	0,8 µm	0,8 µm	1,0 µm	0,8 µm	0,8 µm	0,8 µm
Transistoranzahl	275000	275000	855.000	800.000	275000	?	?	?	?
Zusätze	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor	Externer KoProzessor
Markteinführung	17.10.1985	16.06.1988	15.10.1990	1992 ?	1992	16.01.1989	1994	1994	1994
Produktionsende	2007	2007	2007	?	?	15.10.2001	?	?	?
Befehlssatz	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32	x86 bis IA-32

Die infos habe ich meinen Tests oder der entsprechenden Wikipedia Seite entnommen https://en.wikipedia.org/wiki/Pentium_(original)#P54C
https://en.wikipedia.org/wiki/Pentium
* Mobile Prozessoren

Quelle: https://de.wikipedia.org/wiki/Intel_80386#Varianten●Link-Status: OK

Software

Betriebssysteme	Programme	Spiele
DOS 6.22 Windows 3.x Windows for Workgroups 3.x NT 3.5 OS/2 Linux (zum Beispiel Debian 3.1) FreeBSD	CheckIt NDir Doskey	Kommander Keen 1/2 Wolfenstein 3D Zivilization I / II SimCity Monkey Island Simon the Sourcerer Prince of Persia Lemmings Duke Nukem 1/2

Architektur

Pinout

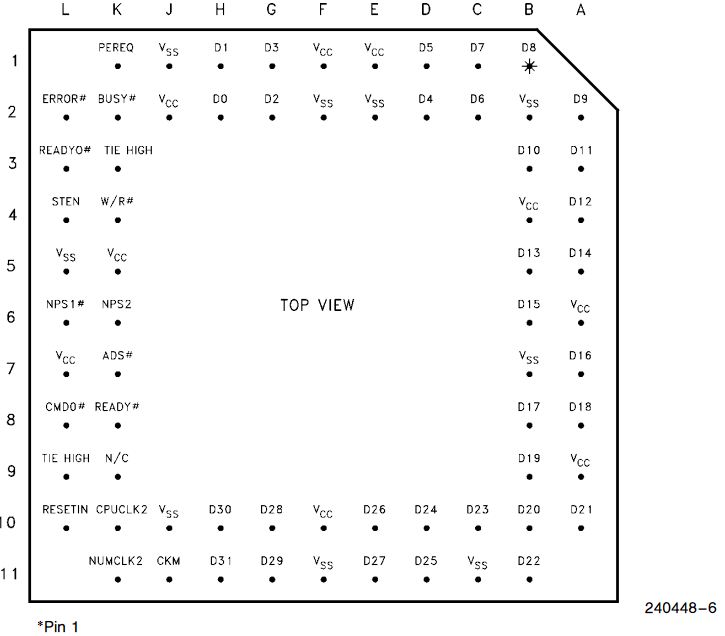

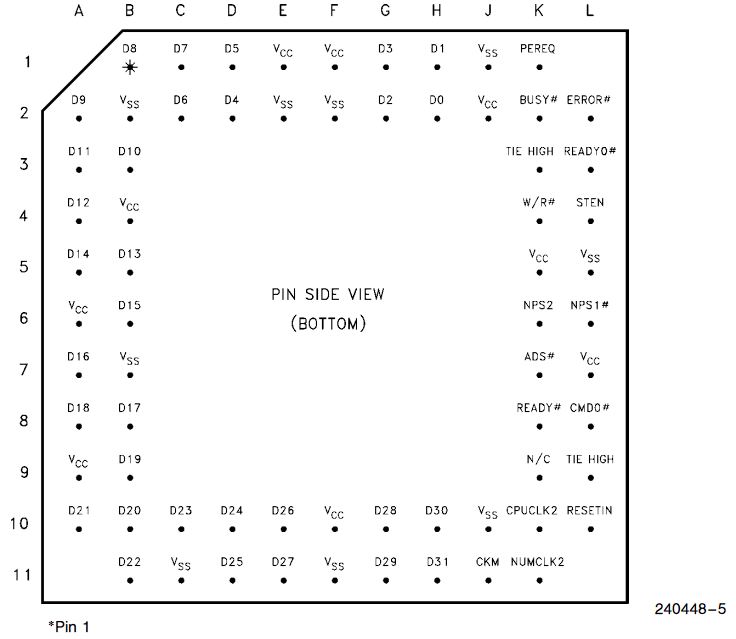

Intel 387

Sockel PGA121

Datenblätter

Sonstiges

Testbericht

–

Fazit

Frage	Antwort
Funktioniert das Board	Ja, aber wurde vom Verkäufer repariert.
Was hat es gekostet?	121,50€ Ges. Preis – im Gehäuse, mit Festplatte, 5.25″, 3,5″, Graphikkarte, CDRom => 30-60€ für das Board
War der Preis OK?	mehr als OK
Lohnt er sich?	Für Software aus den 80ern ist er genau das Richtige. Wer mit Doom, Quake, Duke Nukem 3D Spaß haben will, braucht etwas Stärkeres, zum Beispiel den 486 DX2 66 oder stärker.
Insgesamtes Fazit	Positiv

Lizenz

Stand 10.10.2026; kommerzielles Produkt, keine offene Lizenz bekannt.

• Hardware: nicht offen, kommerzielles Produkt von MSI (proprietär)
• Software/Firmware: BIOS proprietär
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
