Last Updated on 2. Mai 2020 by sfambach

Das Leonardo Board is im Prinzip Uno. Der Prozessor ist eine Variante des ATMega32 auf dem auch der Uno basiert. ATmega32u4 hat USB mit an Board, einen PWM Kanal mehr und 12 Analoge Eingänge von denen aber nur 5 nach aussen geführt sind. Sonst scheinen der Uno und der Leonardo überein zu stimmen. Gemeinsamen Informationen können deshalb auf der Uno Seite entnommen werden.

Ansichten

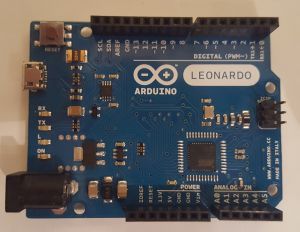

Frontansicht mit den Steckplatz für Erweiterungsplatinen, dem Stromanschluss, einem USB-Anschluss und dem Resettaster. Zusätlich gibt es noch einen Stromanschluss.

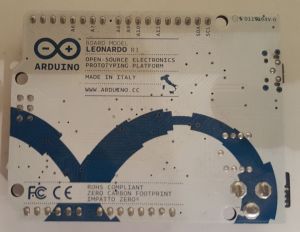

Die unscheinbare Rückseite, beim original Board schön bedruckt.

Name Arduino Leonardo
Anzahl/CPU
1 / ATmega32u4
Takt (MHz)16
Kerne1
Digital IOs / Pins20
Analog inputs12
Interrupt Pins2
PWM7
SPI1
Flash Speicher 32 KB
SRam (KB)2,5
EEPROM (KB)1
WiFi-
Verschlüsselung-
Bluetooth-
UART1
I2C1
Ethernet-
Video-
Sound-
Sonstiges
USB1 micro
Betriebsspannung [V]5
Eingangsspannung7-12
Strom (mA) / Standby (mA)
Größe l x b x h68,6 x 53,3
Gewicht [g]20

Pinout

Quelle: https://store.arduino.cc/arduino-leonardo-with-headers

Unterschiede zum UNO

USB und Prozessor sind auf einem Chip. Dies hat zur Folge, dass bei einem Reset auch die serielle Verbindung zum Rechner abreisst. Dies stört aber nicht weiter und das Board ist billiger.

Der I²C Bus befindet sich an den digitalen Pins D2=SDA /D3=SCL nicht wie beim Uno am A4=SDA / A5=SCL, was wichtig für Zusatzplatinen ist.

Weiterhin kann das board durch den integrierten USB auch als HID (Human Interface Device) wie beispielsweise eine Mouse oder ein Keyboard verwendet werden.

Kompatible Zusatzplatinen

Motorplatine V1

Fazit

Eigenlich ein UNO mit nur kleinen Unterschieden, dafür zumindest zum Zeitpunkt meines Erwerbs günstiger.

Verwandte Links

Quellen

Hersteller Seite

https://www.arduino.cc/en/Guide/ArduinoLeonardoMicro#toc10
