Seit 2023 ist der Uno in der Revision 4 auf dem Markt. Hier verzweigen die Modelle sich in den Minima (ähnlich dem Ur Uno) und den Wifi auf. In manchen älteren Revisionen ist der Microcontroller gesockelt, so dass er, wenn mal was schief geht, einfach ausgetauscht werden kann. Er ist das perfekte Einsteigerboard, um in die Materie der Microcontrollerprogrammierung hineinzufinden. Für Schulungszwecke ist er daher sehr gut geeignet, aber im Original leider etwas teuer. Wobei bedacht sei, dass hierdurch die Entwicklung der Entwicklungsumgebung mitfinanziert wird.
Aus meiner Sicht ist er, bis auf den R4 Wifi, nicht mehr ganz zeitgemäß, da er durch seine mangelnde W-Lan Anbindung und seinen kleinen Speicher schnell an seine Grenzen stößt. Das Internet der Dinge lechzt nach günstigen, kabellosen Kommunikationsmöglichkeiten. Hierfür sind andere Controller wie der ESP oder der Raspberry Pi Pico W besser geeignet.

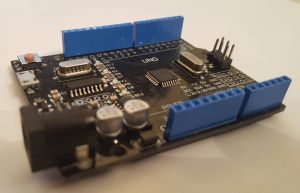

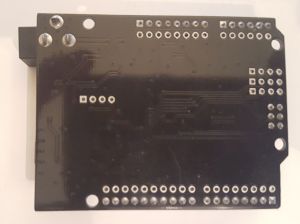

Ansichten
Historie
| Erscheinung | Name | Op.U | Prozessor | Schluss | Einige Besonderheiten |
|---|---|---|---|---|---|
| 2006 | Arduino Serial | 5V | ATMEGA8 | Serial | Besonderheiten |
| 2007 | Uno | 5V | ATMEGA8+ ATMEGA8U2-MU | USB-B | Chip gerade auf der Platine, |
| 2008 | R2 | 5V | ATmega328P +ATMEGA8U2-MU | USB-B | Chip um 45° gedreht, gerade auf der Platine, |
| 2010 | R3 | 5V | ATmega328PLink-Status: OK | USB-B | Chip gerade auf der Platine, 4 zusätzliche Pins. 2 für I2C Schnittstelle. 1 für die Referenzspannung für Zusatzplatinen, 4. ungenutzt |
| 2023 | R4-Minima | 5V | Renesas RA4M1 (Arm® Cortex®-M4) | USB-C | |
| 2023 | R4-Wifi | 5V | Renesas RA4M1 (Arm® Cortex®-M4) | USB-C | W-Lan / LED Matrix |
Überblick
| Name | Arduino Uno |
|---|---|
| Anzahl/CPU | 1 / ATmega328P |
| Takt (MHz) | 16 |
| Kerne | 1 |
| Digital IOs / Pins | 14 |
| Analog inputs | 6 |
| Interrupt Pins | 2 |
| PWM | 6 |
| SPI | 1 |
| Flash Speicher | 32 KB |
| SRam (KB) | 2 |
| EEPROM (KB) | 1 |
| WiFi | - |
| Verschlüsselung | - |
| Bluetooth | - |
| UART | 1 |
| I2C | 1 |
| Ethernet | - |
| Video | - |
| Sound | - |
| Sonstiges | - |
| USB | 1 normal |
| Betriebsspannung [V] | 5 |
| Eingangsspannung | 7-12 |
| Strom (mA) / Standby (mA) | |
| Größe l x b x h | 68,6 x 53,3 |
| Gewicht [g] | 25 |

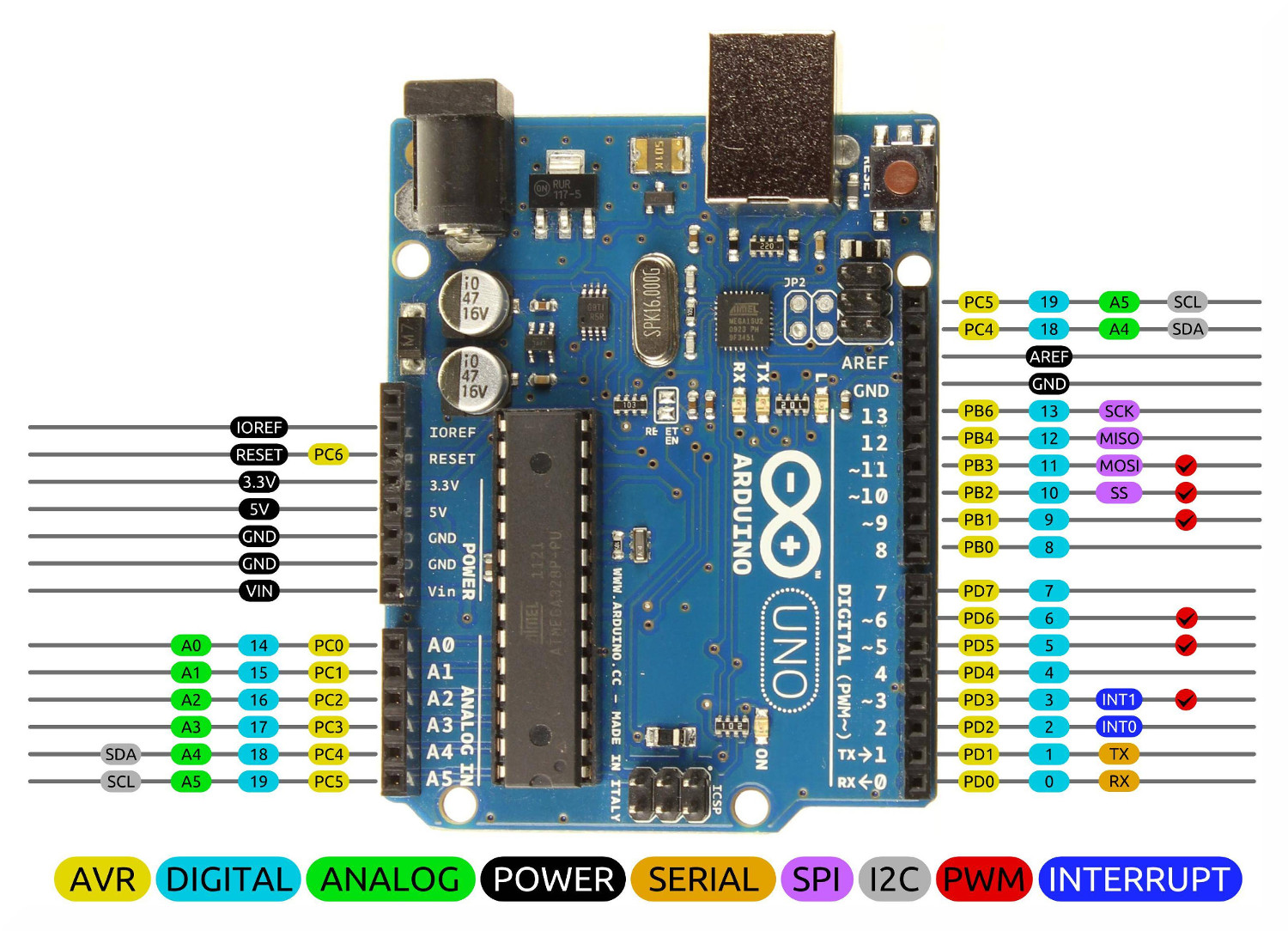

Pinbelegung
Sonstiges
Schaltpläne
Arduino Uno
Arduino Uno R2
Arduino Uno R3
Ähnliche Boards
- Arduino UNO QLink-Status: OK
- OPEN-SMART Uno R3Link-Status: OK
- WeMos D1 R32 ESP32Link-Status: OK
- Arduino Uno + WiFiLink-Status: OK
- WeMos D1 R2 ESP8266Link-Status: OK
- Arduino LeonardoLink-Status: Unbekannt
Zusatzplatinen
- Retro Projekt – FDC USB Floppy Disk ControllerLink-Status: OK
- Preview – Arduino Motor Shield mit L298PLink-Status: OK
- Arduino Ethernet Platine W5100Link-Status: OK
- Arduino VS1053 MP3 Audio Shield mit TF KarteLink-Status: OK
- Daten Logger Shield V 1.0Link-Status: OK
- NEO-6M GPS Logger Shield V1.0Link-Status: OK
- Arduino Sensor Platine V5.0 (Sensor Shield)Link-Status: OK
- FunduMoto L298P High Power MotorbrückenLink-Status: OK
- Arduino Schraubkontakt Platine (Screw Shield 1.0)Link-Status: OK
- Arduino Multifunktions- SensorplatineLink-Status: OK
Quellen
https://www.arduino.cc/en/Guide/ArduinoUnoLink-Status: OK
https://store.arduino.cc/arduino-uno-rev3Link-Status: Unbekannt
https://www.zippia.com/arduino-careers-1555069/history/#Link-Status: OK
https://startingelectronics.org/articles/arduino/uno-r3-r2-differences/Link-Status: OK
