Preview – 8-Bit ISA IDE-Karte mit SATA-SSDs (isa8_ssd_ide)

Last Updated on 25. Oktober 2026 by sfambachLink-Status: OK

Die 8-Bit ISA IDE-Karte mit SATA-SSDs (Arbeitstitel isa8_ssd_ide) ist ein eigenes Kartenprojekt für XT- und AT-Rechner. Sie bringt SATA-Anschlüsse in den alten PC und meldet sich dabei als XT-IDE-kompatibler IDE-Controller, sodass das XT-IDE Universal BIOS ohne Änderung von einer SSD bootet. Pro Anschluss übersetzt ein IDE-zu-SATA-Wandler, wie es ihn fertig für wenige Euro gibt, zwischen der IDE-Logik der Karte und der SSD. Zwei Kanäle mit Master und Slave ergeben bis zu vier SSDs. Später soll die Schaltung auch als Aufsteckmodul oder Zusatzbestückung der eigenen 8-Bit ISA Multi-IO-Karte dienen.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Beschreibung

Bezeichnung: 8-Bit ISA IDE-Karte mit SATA-SSDs (isa8_ssd_ide), eigenes Projekt
Status: Konzept, noch nicht gebaut
Bus: 8-Bit ISA, läuft auch im 16-Bit-Slot (XT bis 486)
IDE-Logik: XT-IDE-kompatibel (GAL und 74HCT574-Latches), zwei Kanäle auf 300h und 320h
Anschlüsse: bis zu vier SATA-Ports über aufgesteckte IDE-zu-SATA-Wandler (JM20330-Klasse)
BIOS: XT-IDE Universal BIOS in einem 28C256 auf der Karte (optional)
Strom: SSDs vom Netzteil, Wandler von der Karte (ISA +5 V mit Sicherung oder Berg-Stecker)
Einstellungen: Adressen per DIP-Schalter, Bauteile in Durchsteckmontage
Später: Aufsteckmodul für die Multi-IO-Karte, eigener CD-ROM-Treiber für DOS

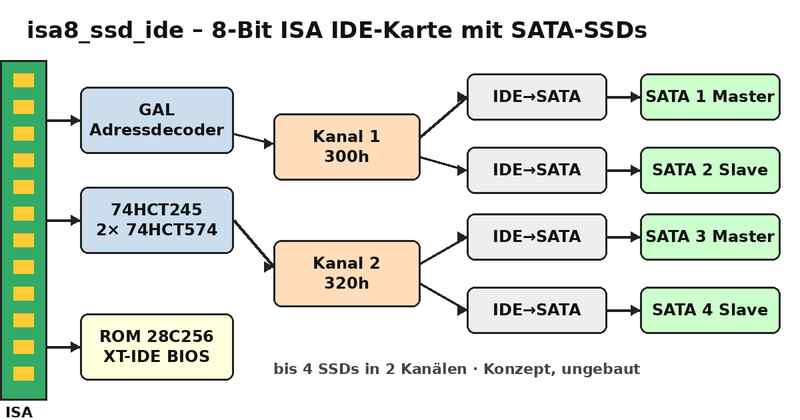

isa8_ssd_ide - Blockschaltbild der 8-Bit ISA IDE-Karte mit SATA-SSDs — isa8_ssd_ide – Blockschaltbild der 8-Bit ISA IDE-Karte mit SATA-SSDs

Zwei oder vier SSDs?

Ein IDE-Kanal trägt immer zwei Geräte (Master und Slave), vier SSDs brauchen also zwei Kanäle auf zwei Adressen. Das XT-IDE Universal BIOS sucht bis zu vier Controller. DOS vor Version 5.0 kommt nur mit zwei Festplatten klar, ab DOS 5.0 gehen alle vier. Kanal 2 ist eine optionale Bestückung.

Lizenz

Hardware: CERN-OHL-S-2.0
Software/Firmware: XT-IDE Universal BIOS (GPL-2), nicht enthalten; eigene DOS-Programme später PolyForm Noncommercial 1.0.0
Dokumentation: CC BY-SA 4.0
Marken: SATA ist eine Marke der SATA-IO
