Last Updated on 6. Juli 2025 by sfambach

Warum eine Karte mit nur einem ROM nehmen wenn ich doch eine bekommen kann die gleich zwei hat. Genau das mögen sich die Entwickler von Monotech auch gedacht haben und haben eine Double ROM Karte layouted und noch besser sie haben die Hardware open source gemacht. Wer also nicht selbst basteln möchte kann sich hier das Original mit vielen anderen schönen Projekten zusammengebaut kaufen (Diese Werbung ist nicht gesponsort 😉 ).

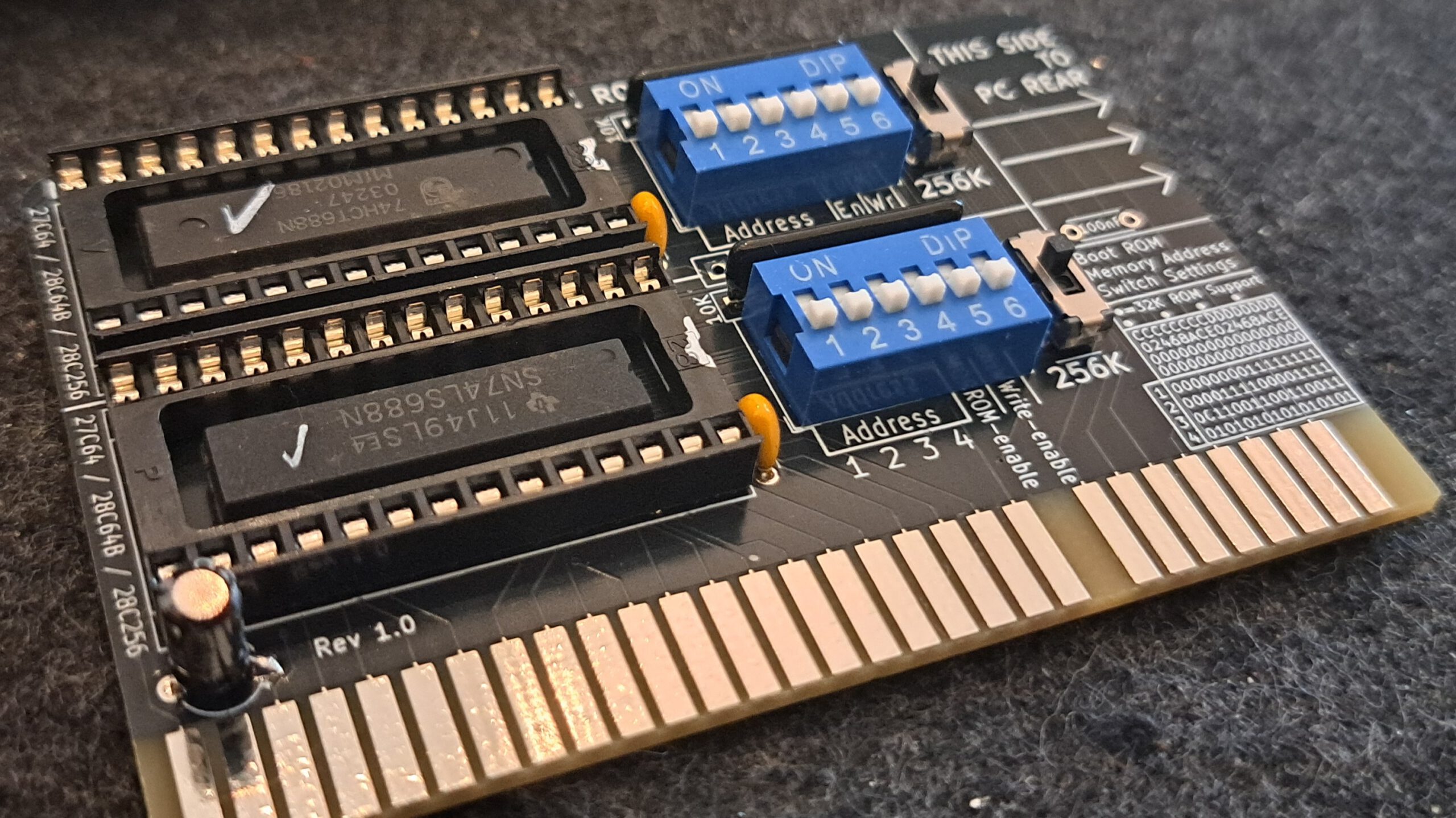

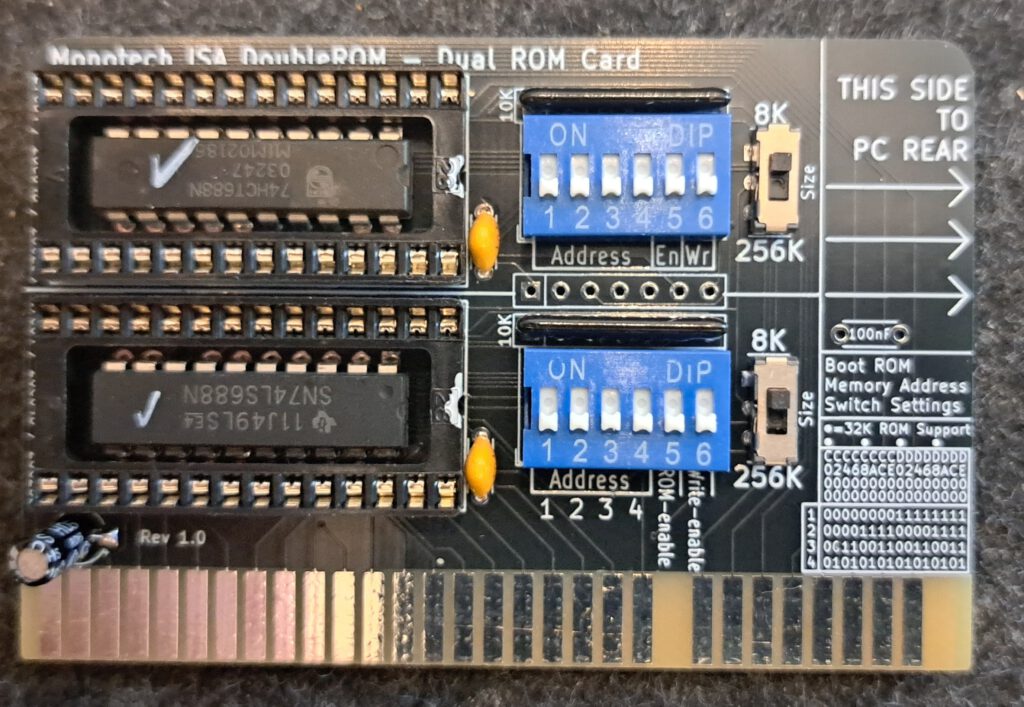

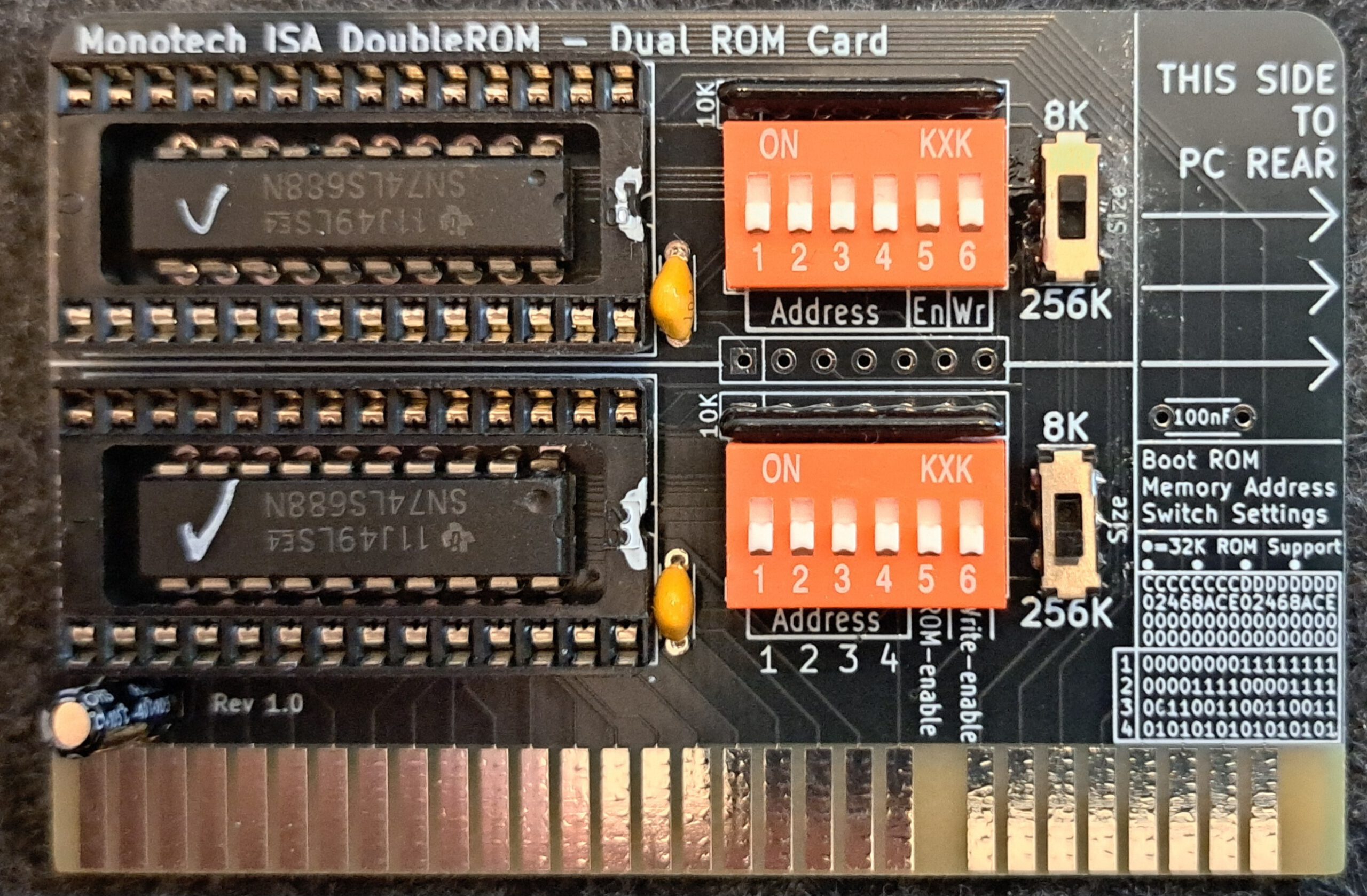

NACHTRAG: Bei jeder neuen Platine mit Schaltern habe ich meist das Problem, dass meine Schalter auf Lager nicht passen. Diesmal habe ich mir SMD Schalter bestellt und die Pins so umgebogen, dass sie in die Löcher passen.

Link zum Projekt

Link zum Projekt

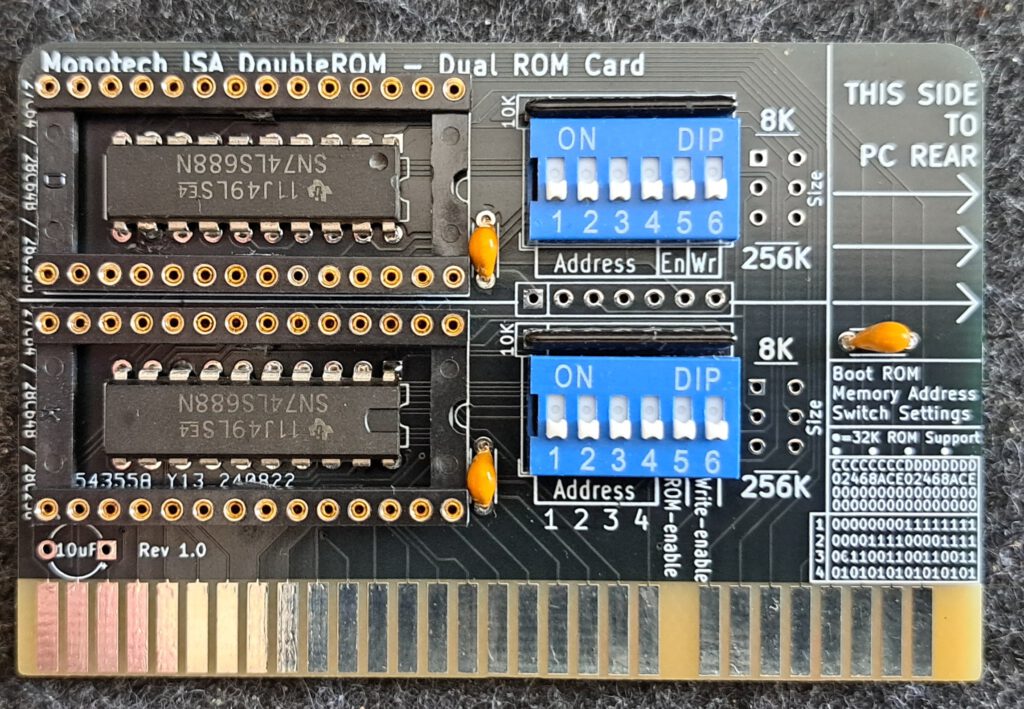

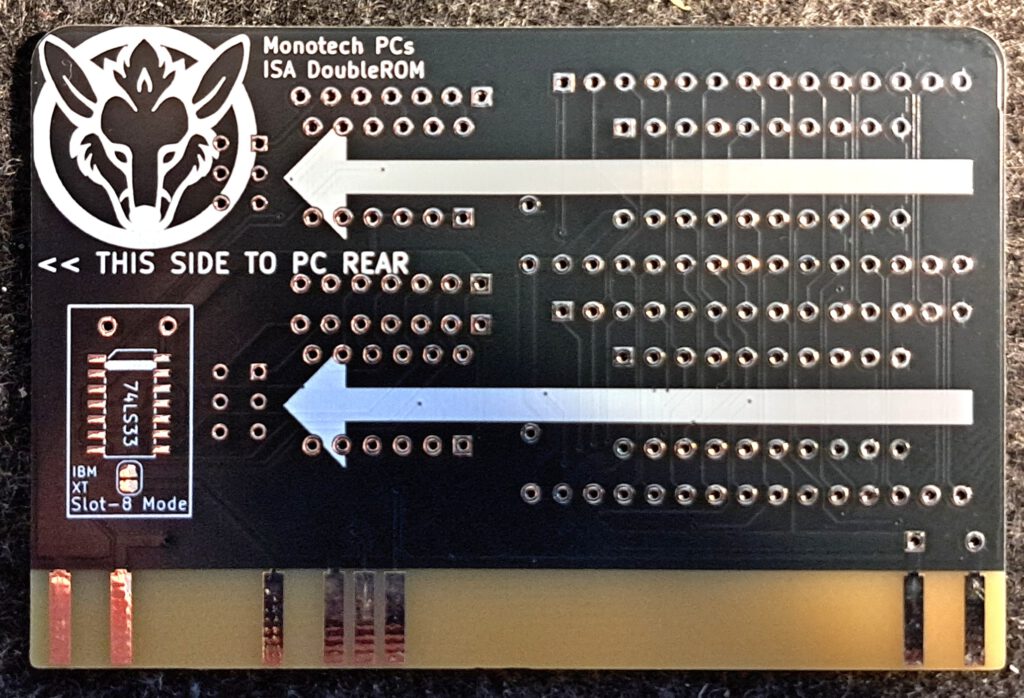

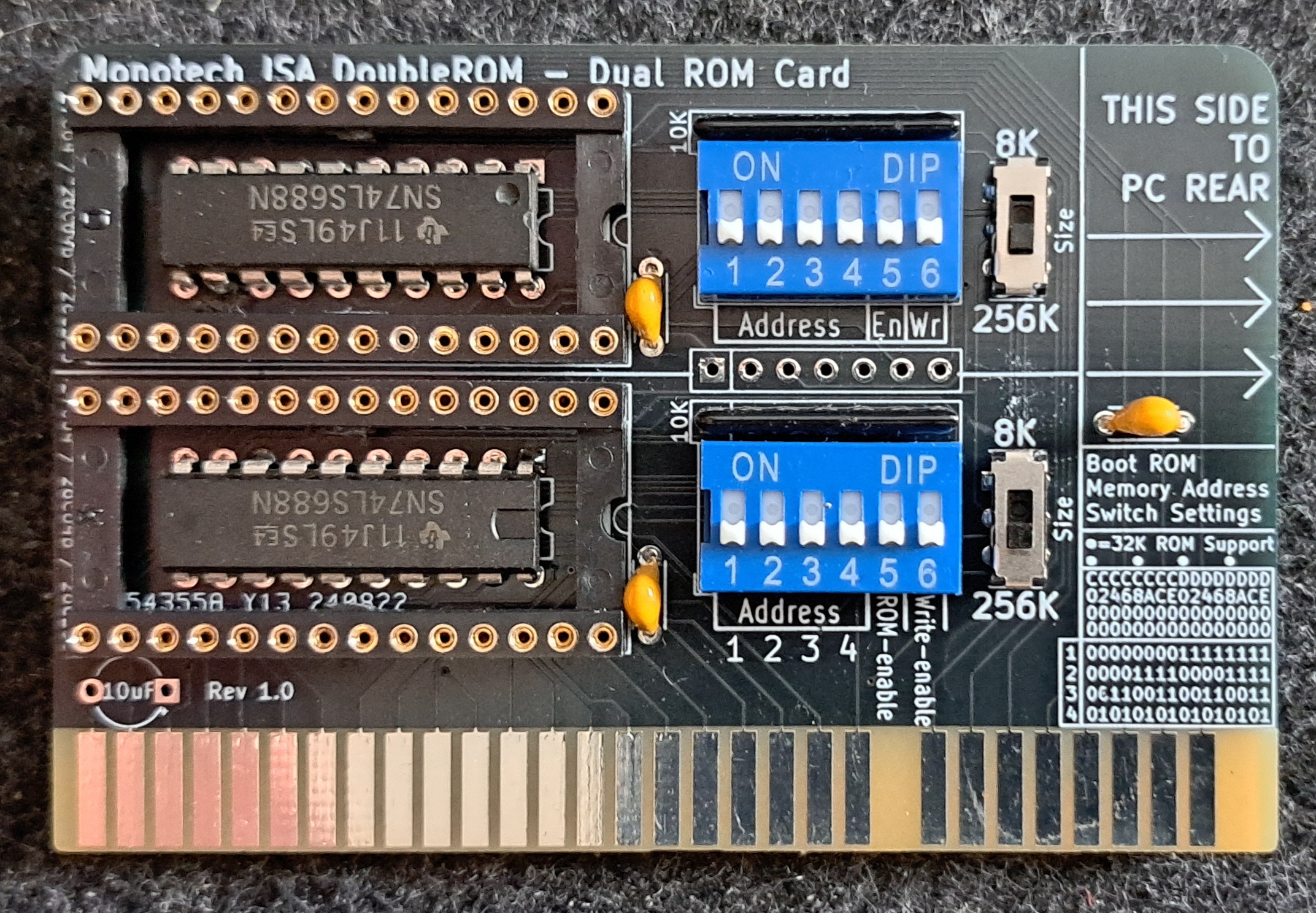

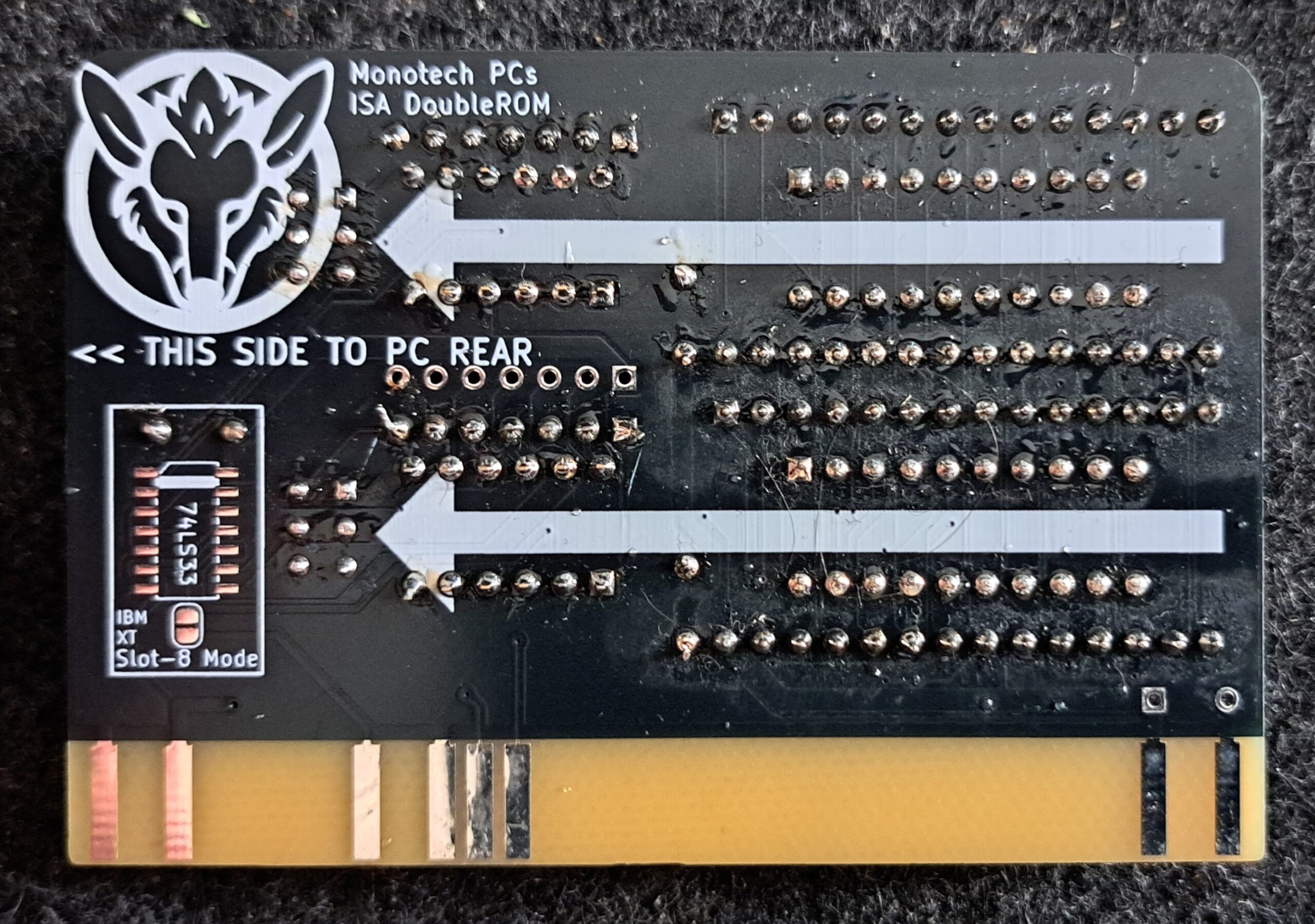

Ansichten

Fakten

• Platz für zwei EEPROMS.
• Pro Rom kann zwischen 8K und 32K gewählt werden (Beschriftung auf der Platine ist falsch)
• Adresse die kann mit dem Dip Schaltern neben dem jeweiligen ROM eingestellt werden.
• Zwei Dipschalter sind für das ROM setup reservert, ROM Aktiv und Scheiberlaubnis.
• Ein 74LS688 unter dem Rom übernimmt die Anbindung an den Bus (Chipselect)

Schaltpläne

Dokumentation

Der Dippschalter und Schalter rechts neben dem Sockel schaltet jeweils die Einstellungen für diesen Sockel. Die Einstellungsmöglichkeiten sind für beide Socke gleich. Es kann auch nur ein Rom verwendet werden, bei der Verwendung von zwei ROMs ist darauf zu achten, dass beide unterschiedliche Adressbereiche verwenden.

Dipschalter

Hier die Beschreibung der Dipschalter Einstellungen.

Adresse	1	2	3	4
C000	0	0	0	0
C200	0	0	0	1
C400	0	0	1	0
C600	0	0	1	1
C800	0	1	0	0
CA00	0	1	0	1
CC00	0	1	1	0
CE00	0	1	1	1
D000	1	0	0	0
D200	1	0	0	1
D400	1	0	1	0
D600	1	0	1	1
D800	1	1	0	0
DA00	1	1	0	1
DC00	1	1	1	0
DE00	1	1	1	1

Beschreibung	5	6
ROM Deaktiviert	Aus	*
ROM Aktiviert	An	*
ROM Schreibgeschützt	*	Aus
ROM Beschreibbar	*	An

ROM Größe

Der kleine Schalter erlaubt es je nach verwendeten (E)PROM die ROM Größe einzustellen.

Beschreibung	Schalterstellung
8K für ICs 27C64, 28C64B	Oben
32K für 28C256	Unten

Zusammenbau

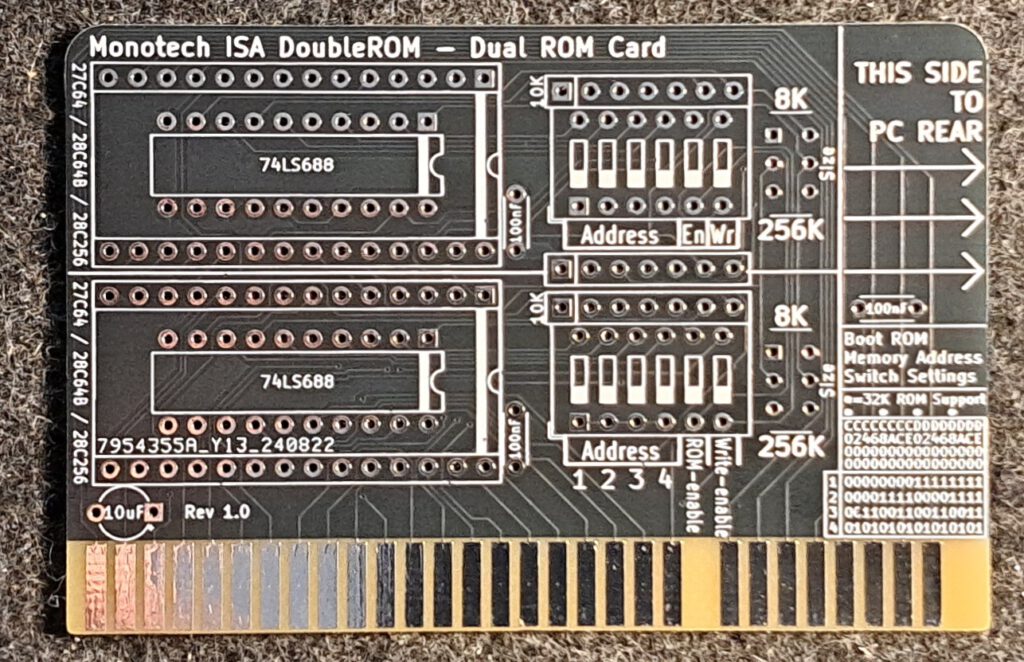

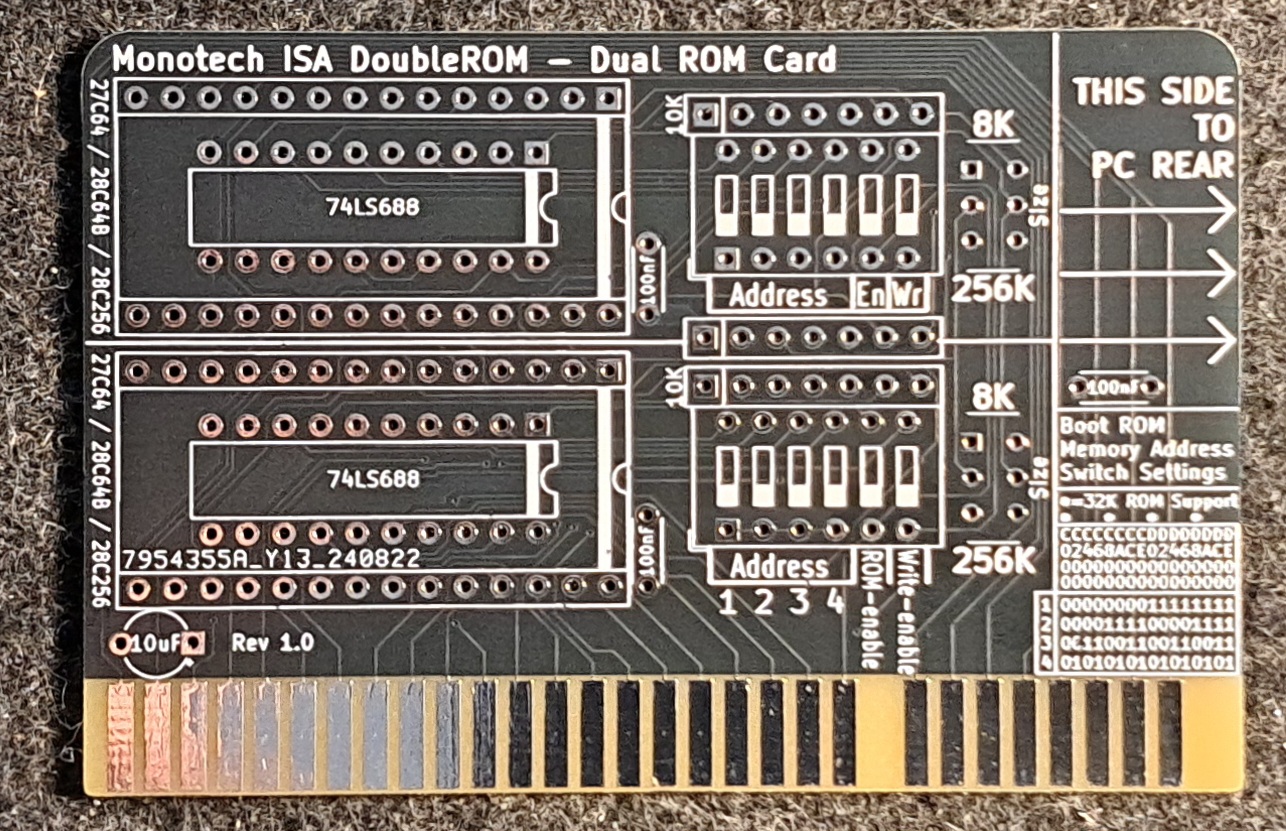

Platine

Beschreibung	Wert
Gerber vorhanden	Ja
Gerberdatei	LINK
Bestellt wo	JLCPCB
Stück	10
Preis	14€ incl. Versand und Steuern im Großpaket
Besonderheiten	Leedfree, Farbe Schwarz

Hier Konserviert die Gerberdateien, bitte auf der original Seite nach der aktuellen Version.

Bauteile

Die Bauteile habe ich bei diversen Quellen bsestellt bestellt.

Bauteil	Größe	Anzahl	Beschreibung	Preis €
74LS688	Dip	2	TTL 8Bit Comparator	0,68
Sockel Breit	28 Pin Dip	2	Dip Sockel, Breit	0,2
5x10K	6Pin	2	Widerstandsarray	0,2
C1,C2	100nF	2	Keramikkonensator	0,10
SW	2*3 pol	2	Schiebeschalter	0,4
Dip SW	12 Pin	2	6 x Dip Switch	0,4
C3	10uF	1	Elektrolytkondensator	0,2
			Summe	2,18€

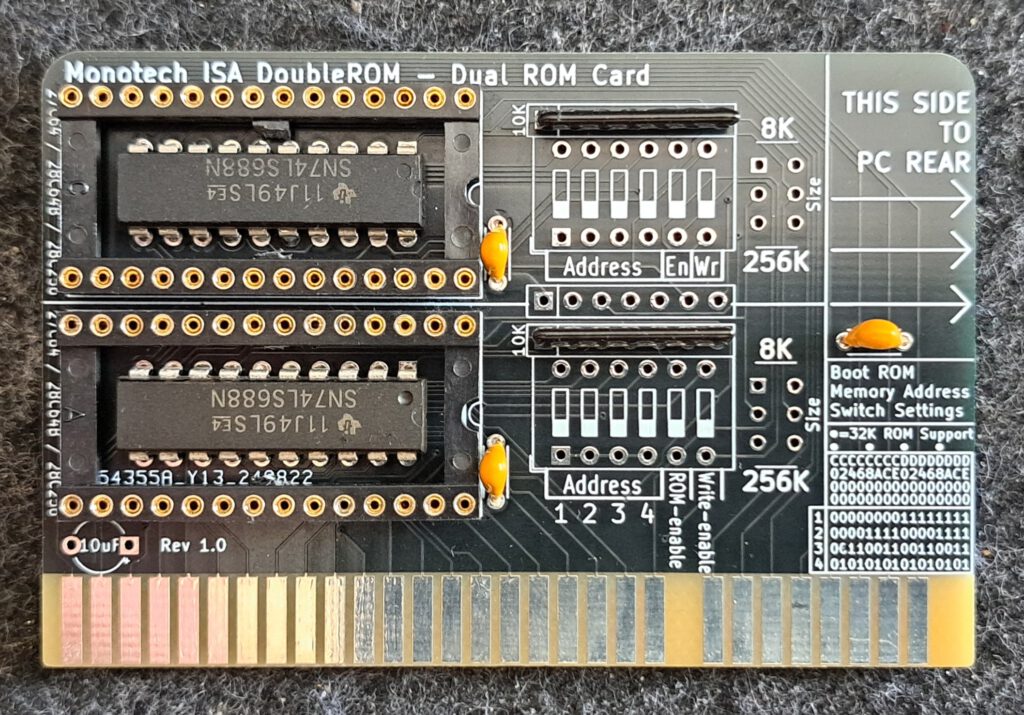

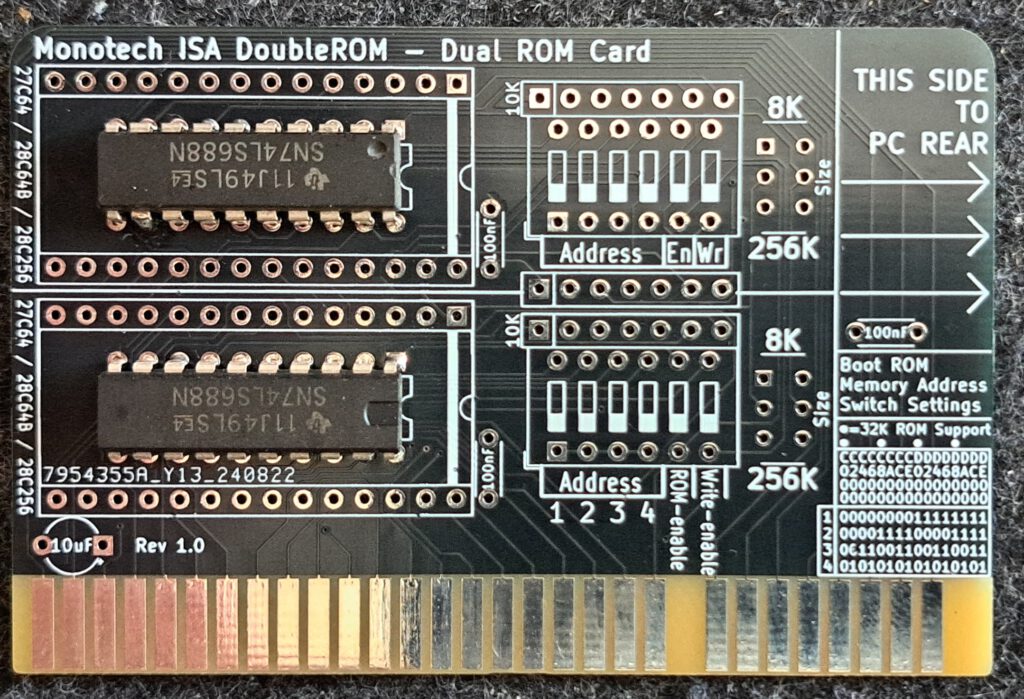

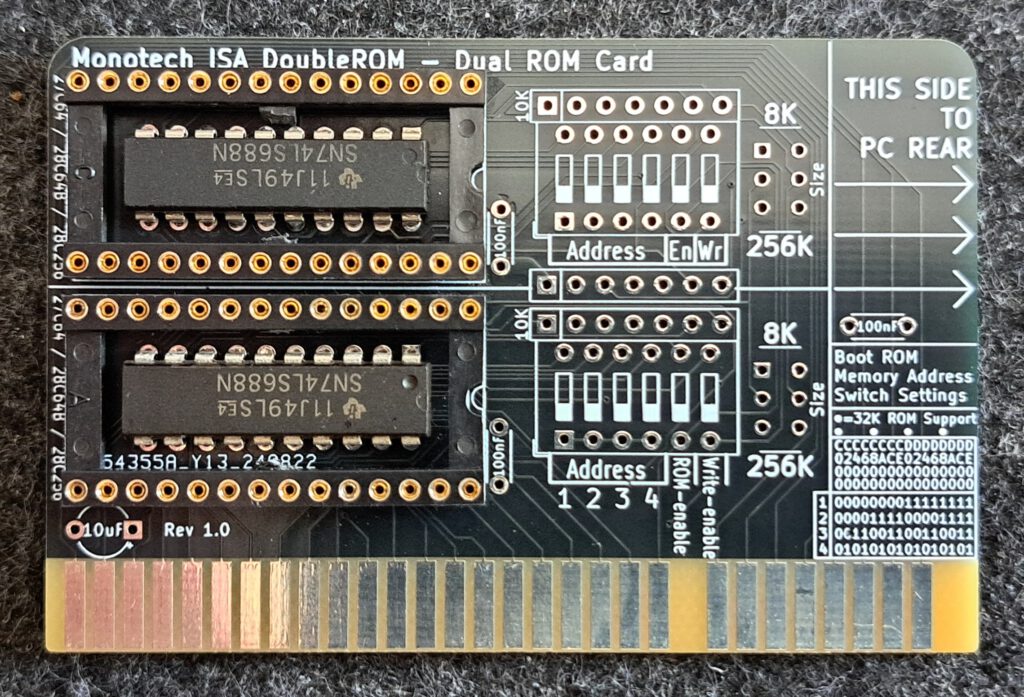

Aufbau

Varianten

Reihenfolge

Inbetriebnahme

Rom einklinken, Adress einstellen, ISA Karte richtig herum in den SLOT stecken und hoffen, dass beim Booten das ROM sichtbar wird. Zur Fehlersuche mit XTIDE habe in dem folgenen Artikel schon etwas geschrieben.

Retro – XT-IDE (BIOS)

Floppy Bios

Quelle: https://github.com/skiselev/floppy_bios
Beitrag: https://www.fambach.net/retro_pojekt-retro-projekt-floppy-disk-controller-isa-fdc/

Ein bios zum betreibern von bis zu 8 Floppies von 160KB bis 2,88MB.

Fakten:

• Bis zu 8 Diskettenlaufwerke
• 51/4 und 3 1/2 Zoll support
• Bis zu zwei Controller
• Eigene Biosfunktionen zur Konfiguration
• 100% IBM PC XT/AT kompatible
• ….

Weitere Quellen: –

XTIDE Univeral Bios

Quelle: https://xtideuniversalbios.org
Beitrag: https://www.fambach.net/retro-xt-ide-bios/

Ermöglicht es neue und große Festplatten an alter Harware zu betreiben.

Fakten:

• Bis zu 4 Festplatten
• Bis zu 2 Controller
• Software zur konfiguration
• Bootmenü für das Starten von Diskette oder anderen Quellen
• 100% IBM PC XT/AT kompatible

Weitere Quellen: –

ROMOS

Quelle: https://rayer.g6.cz/romos/romose.htm
Beitrag: https://www.fambach.net/wp-admin/post.php?post=12663&action=edit

Free-DOS auf einem ROM

Fakten:

• DOS OS auf dem ROM
• Für Laufwerkslosen Betrieb von PCs
• Platz für eigene Programme
• Detaillierte „Bauanleitung“

Weitere Quellen: –

Supersoft/Landmark Diagnostic ROM

Quelle: Supersoft Landmark XT (Kein Original Link, führt zu MinusZeroDegree)
Beitrag: –

Diagnose Bios um Fehler zu finden. Kommt zum einsatz wenn ein XT board keine Funktionzeit, aber keine kurzschlüsse und eine gute Stromversorgung hat. (Quelle: https://www.minuszerodegrees.net/)

Fakten:

• Kein Ramfehler unterstüzung
• XT Kompatibel
• CGA, MDA/MGA unterstüztung
• EGA unterstützt aber schlecht
• Nur wenige VGA Karten funktionieren
• Verschiedene Bios Version für unterschiedliche XT Versionen
• 27256 Rom Benötigt (Zum Beispiel 27C256)

Weitere Quellen:

Benutzerhandbuch

Supersoft/Landmark Diagnostic ROM (AT Version)

Quelle: Supersoft Landmark AT Clone (Kein Original Link, führt zu MinusZeroDegree)
Beitrag: –

Diagnose Bios für AT Mainboars. Nicht geeignet um Speicherfehler zu finden.

Fakten:

• Kein Ramfehler unterstüzung
• AT Kompatibel
• Nicht alle CGA, MDA/MGA, EGA Karten unstertüzt
• Keine der getesteten VGA Karten funktionieren (MinusZeroDegree)
• Verschiedene Bios Images für unterschiedliche Roms
• 27256 / 27512 Roms unterstützt (Zum Beispiel 27C256, 27C512)
• W27E257  EEProm unterstüzt

Weitere Quellen: –

Ruud’s Diagnostic ROM

Quelle: https://www.minuszerodegrees.net/ruuds_diagnostic_rom/Ruuds%20Diagnostic%20ROM.htm
Beitrag: –

Diagnose Rom für XT’s und Klone

Fakten:

• Versionen mit CGA/MDA Ausgabe und ohne
• XT 5150, 5155, 5160, Klone
• Ram, CPU, Iterrupt Test
• Keyboard Reset-/Hängende-Taste-Test
• Floppy Controller- / Lese-Test
• Rom F4000, F6000, F8000, FA000, FC000 8Bit Checksummen Test

Weitere Quellen: –

X Ram Rest

Quelle: xtramtest
Beitrag:

Ram test auf einem Rom, gut wenn das normale Bios den Dienst verweigert.

Fakten:

• Bit pattern and address/data bus Test
• March-U Algorithmen
• Kein Parity Ram test.
• PC/XT Clone Support (5150, 5160)
• Unterschiedliche Rom images für verschiedene ROM-Größen
• 2764/2864/27256/28256 Support

Weitere Quellen:

IBM ROM Basic

Quelle: https://www.ardent-tool.com/tech/ROM_BASIC.html
Beitrag: –

IBM Basis welches mit den 5150, 5160, 5170 … Maschinen ausgeliefert wurde. Hier war es möglich den XT PC im Basic Modus zu starten. Dieses Rom wurde auch als Kassetten Basic bezeichnet weil hierzu keine Disketten nötig waren.

Fakten:

• XT compatible
• Komerzielles Product – scheint aber ohne Lizensierung erhöltlich zu sein
• Kompletter Basic interpreter

Weitere Quellen: –

https://www.pcjs.org/machines/pcx86/ibm/5150/rom/basic

https://github.com/jeffpar/pcjs/tree/gh-pages/machines/pcx86/ibm/5150/rom/basic/

https://github.com/jeffpar/pcjs/tree/gh-pages/machines/pcx86/ibm/5160/rom/basic

GLaBios

Quelle: https://github.com/640-KB/GLaBIOS
Beitrag: –

Neu geschriebens minmal Bios für XT 8088.

Fakten:

• Erweiterter, farbiger Postscreen
• Schnell
• 5150 Datasettensupport
• V20 Befehlsatz support
• CGA Schnee entfernt
• …

Weitere Quellen: –

v40-bios

Quelle: https://gitlab.com/hakfoo1/v40-bios
Beitrag: –

Diese bios ist eine Überarbeitung eines alten Bios und fügt CH375 support hinzu. Dies ermöglicht es mit der richtigen Hardware (zum Beispiel https://www.lo-tech.co.uk/product/isa-usb-adapter/), USB Sticks zu betreiben und sogar von ihnen zu booten.

Fakten:

• Erlaubt CH375 gesteuerte USB Stick anzusprechen
• Anzahl Floppies muss beim compilieren festgelegt werden

ROMDOS

Quelle: https://ftp.emacinc.com/Tech_Info/ROMDOS/ROM-DOS_Users_Guide.pdf

Fakten:

• DOS 6.22 auf ROM
• Kommerzielles Product (Lizensiert)

Weitere Quellen:

https://archiveos.org/rom-dos

https://shop.emacinc.com/ms-dos

Super PC/Turbo XT BIOS 3.1

Quelle: http://www.phatcode.net/
Beitrag: –

Fakten:

• Modifizierte Version des annonymen generischen Turbo Bios
• Kompatible zu IBM 5150/5155/5160
• Auch für 8/10 MHz Turbosysteme
• Fehler behoben

Weitere Quellen:

https://github.com/virtualxt/pcxtbios/tree/master

Sonstiges

Generelle Tips

Lötstellen

Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Probleme

Fazit

Beschreibung	Wert
Erfolgreich	Ja / Nein
Preis Pro stück	~3 €
Lötdauer	1/2 Stunde
Funktion	Gut
Lohnt es sich	? – Gute Frage ausser XT-IDE habe ich aktuell keine Anwendung aber ist nicht schlecht mal zwei Roms parallel betreiben zu können 😉
Einschränkungen	Ist auf die 3 (E)Promtypen beschänkt 27C64 (nur lesbar), 28C64B, 28C256
