Retro Projekt – USB auf RS232 Mouse Adapter

Last Updated on 10. Oktober 2026 by sfambach●Link-Status: OK

USB Mäuse mit hoher Auflösung an alten Kisten zu verwenden, bedeutet selbst noch auf dem Pentium II eine Ressourceneinbuße. Die Enthusiasten unter euch werden sagen „Wir können doch einfach die seriellen, mechanischen Mäuse weiter verwenden!“ Hier liegt leider der Hund begraben. Diese Art von Mäusen wird nicht mehr hergestellt und die noch existierenden werden teuer verkauft. Wer will schon 50€ für eine gebrauchte Maus mit Ballantrieb bezahlen, wenn die optischen Mäuse besser und robuster sind. Klar, auch hierfür gibt es Enthusiasten, die den blockierenden Schmutz am Ball als noch mehr Retro empfinden. Für Ottonormalretrobenutzer ist dies aber nicht unbedingt eine Alternative. Optische Mäuse sind, zumindest aus meiner Sicht, günstiger, leichter zu bekommen und einfach besser ;). Warum also nicht einen Adapter nutzen? Die Auflösung der aktuellen optischen Mäuse wird man sicherlich nicht mit 1200 Baud übertragen können. Der Adapter löst das USB Problem und kommt ohne zusätzliche Steckkarte aus, vorausgesetzt, eine serielle Schnittstelle ist vorhanden.

Wie immer gibt es da schon was im Netz, solch ein Projekt habe ich mir herausgesucht, nachgebaut und getestet. Die gefundene Lösung basiert auf einem Raspberry Pi Pico (oder clone) und glänzt mit wenigen Komponenten. Es gibt eine Durchloch- und eine SMD-Version der Platine. Ich habe mal beide bestellt und mich mit minderem Erfolg an der SMD Version versucht.

Link zum Projekt

Nur zur Klarstellung: Das Projekt ist nicht mein geistiges Eigentum, sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen, zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee-)Spende.

GITHUB Projektseite●Link-Status: OK

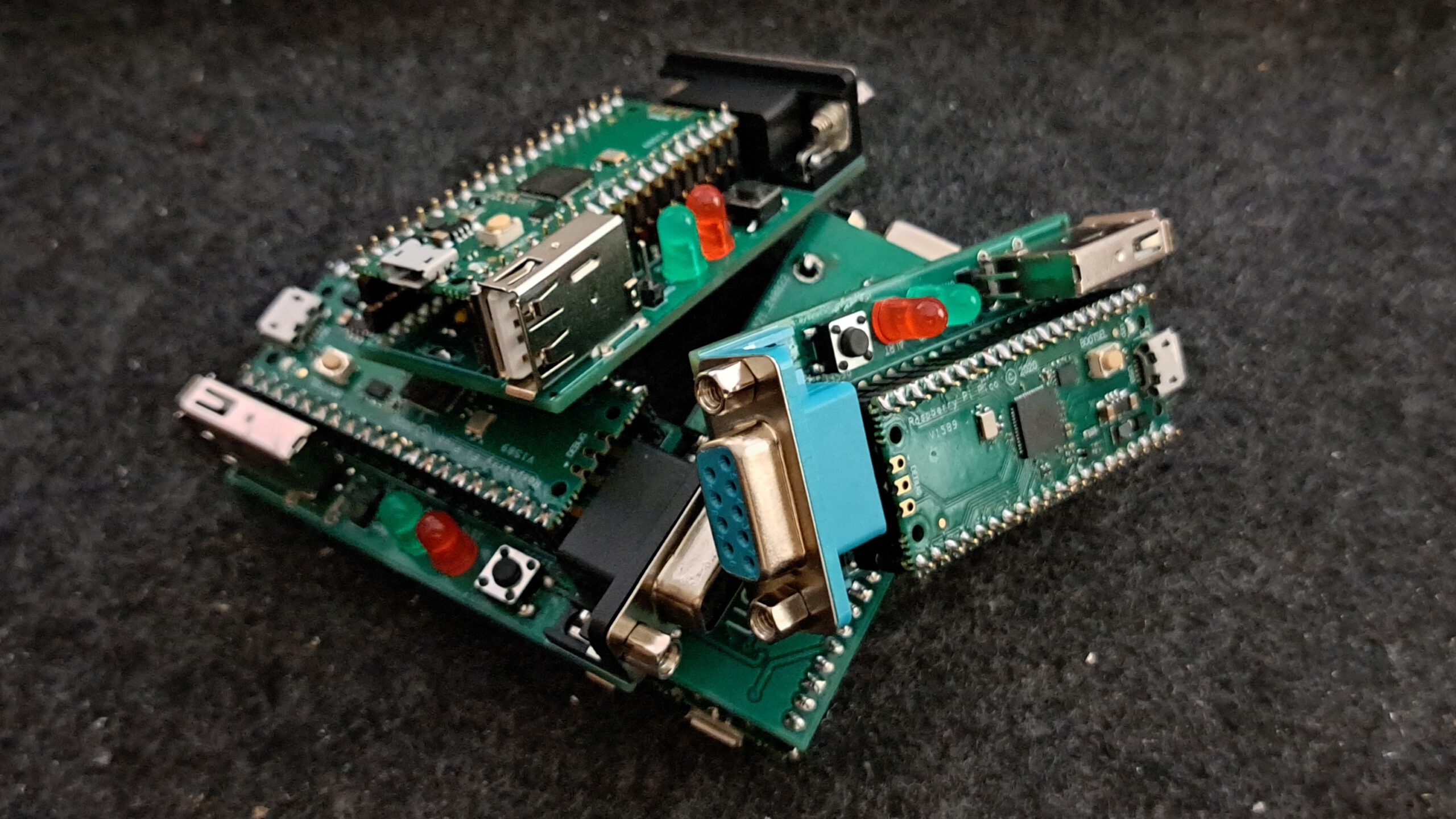

Ansichten

Fakten

• Adapter von einer USB Mouse auf einen COM-Port für den PC
• Kernstück ist der Raspberry Pi Pico
• Die Schnittstelle bildet ein RS232 oder RS3232
• SMD (Oberflächen befestigt) und TH (Durchsteck) Bauteile gemischt
• Benötigt eine externe Stromversorgung, hierzu kann ein Laufwerksanschluss verwendet werden.
• Wird per Terminalprogramm über die serielle Schnittstelle konfiguriert.

Schaltpläne

Dokumentation

Der Adapter kann per serielle Schnittstelle konfiguriert werden. Hierzu zum Gerät per Terminal Applikation verbinden. Die Verbindungsdaten sind:

• 1200 Baud
• 7 Datenbits
• 1 Stopbit
• Flusskontrolle und Parität aus.

Wenn das Terminal offen ist, einmal ENTER drücken, nun sollte das Menü erscheinen.

Ich gehe an dieser Stelle nicht weiter auf die Details ein, wenn Fragen sind, entweder auf der Projektseite nachsehen oder Fragen unten stellen.

Zusammenbau

Platine

https://github.com/LimeProgramming/USB-serial-mouse-adapter/tree/main/KiCad/Slim/gerber●Link-Status: OK

gerber.zip●Link-Status: OK

Beschreibung	Wert
Gerber vorhanden	JA
Gerberdatei	LINK●Link-Status: Kaputt
Bestellt wo	JLCPCB
Stück	10
Preis	8,90€ + Steuern und Versand
Besonderheiten	Leadfree, Farbe

Bauteile

Die Bauteile habe ich beim schnellen Ali bestellt, der Preis für 1 Einheit lag bei ca. 4€.

Achtung, die Lötpunkte sind eher für 805 od. 603 SMDs gemacht. Wer sich das Löten vereinfachen will, nimmt diese.

Bauteil	Typ	Größe	Beschreibung	Bestellmenge	Preis [€]
	Pi	Pico	Raspberry Pi Pico	1	2
	PinHeader	20 Pin weiblich	Verbinder auf Board für Pico	2	0,20
	PinHeader	20 Pin männlich	Steckerverbinder am Pico	2	0,20
3v3,5V	Lötbrücke	0Ohm	Brücke für 5V/3,3V Wahl	1	0,00
C1, C2	10uF	1206/805	50V Keramik Kondensator	2	0,12
C3 -C6	1uF	1206/805	50V Keramik Kondensator	4	0,24
R1, R2	10K Ohm	1206/805	+/- 1% 200V 250mW Widerstand	2	0,10
R3, R4	4,7K Ohm	1206/805	+/- 1% 200V 250mW Widerstand	2	0,05
R5, R6	1K Ohm	1206/805	+/- 1% 200V 250mW Widerstand	?	0,05
U1	MAX232	SOIC-16	RS232	1	0,30
	SUB-9	Buchse	Verbindung zum COM Port	1	0,31
J2	PinHeader	2x Male	Stromversorgung	1	0,14
USB1	USB A	Buchse Hochkant Weiblich	USB 2.0 4Pin Weiblich Hochkant Type-A	1	0,13
D1	LED Grün	D=3mm		1	0,03
D2	LED Rot	D=3mm		1	0,03
Reset	Taster	6x6mm, SMD	12V	2	0,04
TP2,TP3	Kabel	dünn, kurz	Zur Verbindung zwischen Board und Pico TP2, TP3	2	0,02
				Summe	3,96€

Aufbau

Varianten

Die Platine kann mit einem RS232 oder einem RS3232 bestückt werden. Laut Projektseite sollen diese wie folgt bestückt werden:

• Beim RS232 wird die kleine Brücke unter dem Pico USB Port von der Mitte zu dem 5V Kontakt gebrückt und die Widerstände R1-R4 wie aufgedruckt bestückt.
• Wird der RS3232 verwendet, muss der Mittelkontakt mit dem 3Volt Kontakt gebrückt werden. Die Widerstände R1,R2 werden nicht eingelötet und R3,R4 gebrückt.

Vorsicht Nachtrag

Ich hatte sowohl den RS3232 als auch den RS232 bestellt. Leider hat bei mir die o.a.g.g. Konfiguration für den RS3232 nicht funktioniert. Deshalb habe ich im Datenblatt nachgesehen. Zum einen werden hier andere Kondensatorgrößen verwendet, zum anderen funktioniert dieser auch mit 5V. So habe ich auf 5V Betrieb umgestellt und die 1uF Kondensatoren durch 0,1uF ersetzt. Dann lief es bei mir. Evtl. läuft es auch mit den 1uF Kondensatoren, ich hatte diese aber schon getauscht.

Reihenfolge

1. SMD Bauteile
2. Kleine TH Bauteile
3. Pin-Buchsen für den Pi
4. USB und Sub-9 Anschluss
5. Verbindung zwischen Pico und Board an TP2 und TP3
6. Pico aufstecken

So wird der RPI angeschlossen

Inbetriebnahme

Firmware

Folgend die von mir verwendete vorcompilierte Firmware (Version 1.2.3), schaut aber auch auf der Seite des Projektes●Link-Status: OK nach neueren Versionen.

Haltet den Bootselect Knopf auf dem Raspberry gedrückt und verbindet den Pico dann mit dem USB. Der Pico wird nun als externes Laufwerk erkannt. Entpackt die Firmware und schiebt sie per Drag/Drop od. copy/paste auf das Pico Laufwerk. Nach dem Hochladen startet der Pico neu und die Firmware ist aufgespielt.

Treiber

Kein Treiber nötig, wird auf die serielle Schnittstelle aufgesteckt. Für Dos wird der Treiber für eine serielle Maus benötigt.

Konfiguration

Der Adapter kann entweder direkt über den seriellen Port mit einem Terminalprogramm, wie beispielsweise Kermit programmiert werden oder über einen USB zu Serial Adapter.

Verbindungsdaten sind:

• 1200 Baud
• 7 Datenbits
• 1 Stopbit
• Flusskontrolle und Parität aus.

TIP

Datenblätter

Nach der Verbindung einmal Enter drücken.

Max3232

MAX232

Generelle Tipps

Lötstellen

Lötstellen gerade an den ICs nochmal genau, am besten mit dem Mikroskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

USB-A Buchse zur Programmierung des PI verwenden

Es ist möglich, den angelöteten und aufgesteckten Pico mit der USB A Buchse zu programmieren. Hierzu einfach ein USB-A auf USB-A Kabel verwenden, das Board wie oben beschrieben programmieren. Funktioniert es, ist der PI richtig angeschlossen bzw. die USB Buchse richtig eingelötet.

Direktes Anstecken des Adapters an den Computer ohne Kabel

Damit der Adapter direkt an den Computer passt, müssen die beiden Schrauben links und rechts des Sub-D 9 Ports entfernt werden.

Tools

Name	Anleitung	Download	Webseite	Beschreibung
KERMIT	Anleitung●Link-Status: OK	Download●Link-Status: Unbekannt	Website●Link-Status: OK	Terminal Programm für DOS
PROCOMM	Anleitung●Link-Status: Unbekannt	Download●Link-Status: OK	—	Terminal Programm für DOS
Putty		Download●Link-Status: Kaputt	Website●Link-Status: OK	Windows
Hyper Terminal				Windows 3.x enthalten

Probleme

USB-A

RPI lässt sich nicht über USB-A programmieren

• Lötstellen überprüfen
• Kabel zum RPI überprüfen – befestigt, nicht vertauscht

Keine Reaktion vom PI

• Einsteckrichtung überprüfen
• RPI Funktion überprüfen

Serielle Schnittstelle

Menü erscheint nicht nach dem Enter drücken

Die Verbindung des RS232 zum RPI geht über die Widerstände R1-R4, deren Verbindung überprüfen

Widerstand	Verbindung 1	Verbindung 2
R1	Masse	R3 und RPI Pin 7
R2	Masse	R4 und RPI Pin 9
R3	RS232 Pin 12	R1 und RPI Pin 7
R4	RS232 Pin 9	R2 und RPI Pin 9

Zeichensalat auf der Konsole

Die Kondensatoren C6, C5 sowie C3,C4 sind für das Timing wichtig. Überprüfen ob diese anständig eingelötet sind und die richtigen Werte besitzen.

Kondensator	Verbindung 1	Verbindung 2
C5	RS232 Pin 4	RS232 Pin 5
C6	RS232 Pin 1	RS232 Pin 3
C3	Masse	RS232 Pin 2
C4	Masse	RS232 Pin 6

Reset Taster funktioniert nicht

• Verbindungen nachlöten, diese sind etwas zu nahe beieinander.
• Verbindung zu Masse bzw. zu Pin 30 prüfen
• Reset manuell prüfen ( Masse auf Pin 30).

Fazit

Funktioniert gut, und ich kann jetzt günstige und gute optische USB Mäuse am XT benutzen.

Beschreibung	Wert
Erfolgreich	Ja
Schwierigkeitsgrad	Mittel
Preis pro Stück	~6€ + Pi Pico
Lötdauer	1/2 – 1 Stunde
Funktion	Gut
Einschränkung	Man benötigt eine 5V Spannungsquelle, entweder es muss ein USB Netzteil bequemt werden oder die Spannung wird vom Mainboard abgezweigt. Steht ein freier ISA Slot zur Verfügung, würde ich eher die ISA-Blaster Karte●Link-Status: Unbekannt empfehlen.

Lizenz

Stand 10.10.2026, laut Projektseite bzw. Repository.

• Hardware: offen, MPL 2.0●Link-Status: OK
• Software/Firmware: Firmware ebenfalls MPL 2.0
• Marken: Genannte Marken- und Produktnamen gehören ihren jeweiligen Inhabern.
