Last Updated on 20. November 2020 by sfambach

Hier zeige ich meine Konfiguration für Microphython im VS-Code Studio unter Windows.

Fakten

  • Windows 10
  • Wir brauchen eine VS-Code Installation die findet ihr hier.
  • Die Nodes.js Biliothek
  • Das Pymakr Plugin für Micropython für VS-Code (Version 1.1.7)

Versionen:

Windows

Windows Version

VS Code

VS-Code

Pymakr Plugin

VS-Code Plugin Pymakr Version

Anwendungsbereiche

  • Programmierung von Controllern mit Micropython Firmware

Ansichten

Hier gibts nichts zu sehen, … weiter gehen …

Installation

Wie VS-Code installiert wird, habe ich schon mal hier beschrieben.

NodesJs

Unter folgende Adresse kann NodesJs heruntergeladen werden.

https://nodejs.org/en/

Nodes JS download

Die heruntergeladene MSI Datei kann unter Window ausgeführt werden und installiert sich praktisch von selbst.

Pymakr Micropython Plugin

Den Paketmanager öffenen, pym in die Suche eingeben und Pymakr auswählen. Mit einem Klick auf Install, werden alle benötigeten Dateien installiert.

VS Code- Pymakr Plugin installieren

Das war es.

Test

Nun noch testen ob alles funktioniert. Hierfür einen Ordner, an beliebiger Stelle, mit dem Windows Explorer erstellen. (Kann auch beim Öffnen im nächsten Schritt gemacht werden)

VS-Code Micropython – Im Windows Explorer einen Ordner erstellen

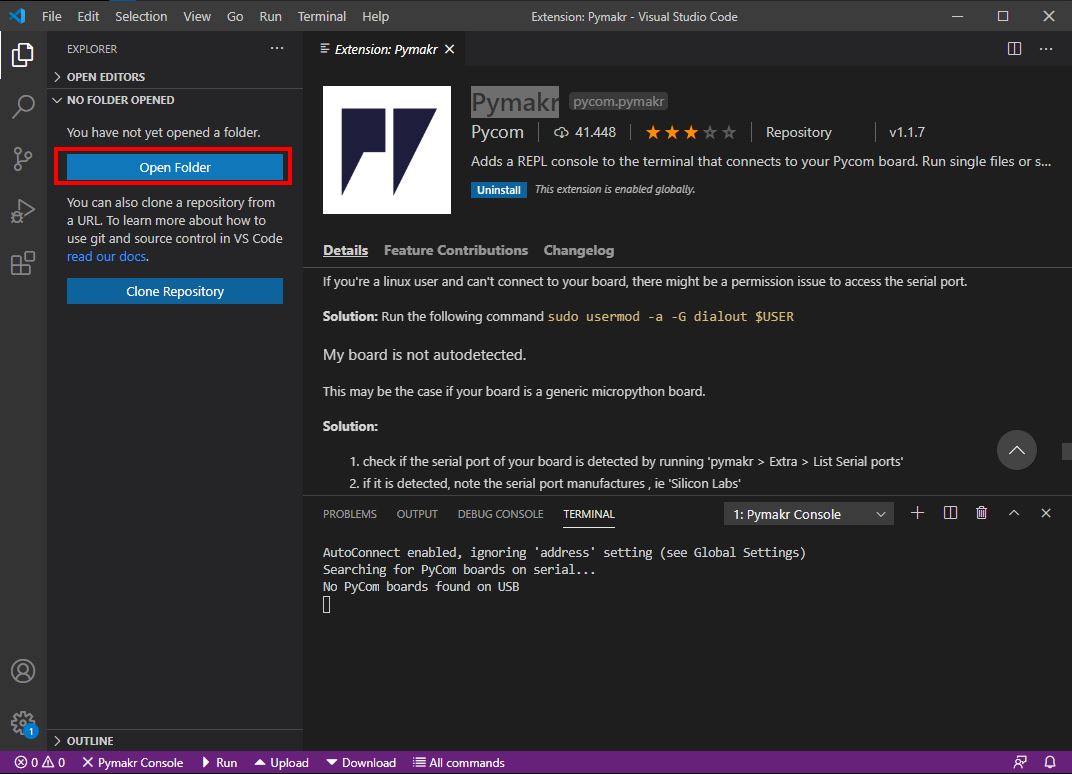

In VS-Studio wechseln und dort den Button „Open Folder“ aktivieren.

VS-Code Micropython – Im Programm erstellten Ordner öffnen

Den soeben erstellten Ordner auswählen.

VS-Code Micropython – Eben erstellten Ordner auswählen

Nun noch die standard Struktur erstellen. Hierfür benötigen wir zwei Dateien, von denen wir aber nur eine nutzen. Optional kann noch das „lib“ Verzeichnis angelegt werden. Zuert die Datei boot.py erstellen. Dies ist die erste Datei, die beim Starten des Boards ausgeführt wird. Auf das Blatt mit dem Pluszeichen klicken und den namen der Datei eingeben, die Endung .py nicht vergessen.

VS-Code Micropython – Datei boot.py erstellen

Nun noch die Main Datei wie zuvor erstellen. Diese wird unseren Code enthalten. Das Lib Verzeichnis ist optional und in ihm können später lokale Bibliotheken gespeichert werden.

VS-Code Micropython – Datei main.py erstellen

In die „main.py“ Datei den folgenden Code kopieren. Es handelt sich hierbei um ein Blink-Beispiel. Evtl. muss der Pin 5 für die LED auf das eigenen Board angepasst werden. Ich werde an dieser Stelle nicht weiter auf den Code eingehen. Es gibt ein paar nette Tutorials, einige habe ich unten verlinkt.

Hier der Code:

import machine
import time

pin = machine.Pin(5, machine.Pin.OUT)

def toggle(p):
    p.value(not p.value())

while True:
    toggle(pin)
    time.sleep(0.5)

Das Board anschliessen.

VS-Code Micropython – Python Console im Ruhezustand, Board noch nicht angeschlossen.

Wenn das Board gefunden wurde, kommt eine Ausgabe mit dem verwendeten seriellen Port. Sollte das Board nicht gefunden werden, bitte im Kapitel „Probleme“ nachsehen, da gibts Hilfe.

VS-Code Micropython – Python Console Board wurde am COM 14 gefunden

Nun noch den code hochladen (unten upload) und starten (unten RUN).

VS-Code Micropython – Erstes Beispielprogramm erstellen

Wenn alles gute gelaufen ist, sollte die LED auf dem Board jetzt blinken.

Probleme

Popup für Python installation

Kann ignoriert werden, wird nicht benötigt.

VS-Code Micropython – Aufforderung zur Installation von Python

Board wird nicht gefunden

Reset auf dem Board drücken, es sollte eine Ausgabe ähnlich der folgenden Kommen.

VS-Code Micropython – Ausgabe nach Reset des Boards

Kommt diese Ausgabe nicht wird evtl, der Port nicht richtig erkannt.

Gerade wenn es ein günstiges Chinaboard ist, kann es passieren dass der Hersteller in der global config nicht aufgeführt ist. Dieser kann nachträglich noch eingetragen werden. Wir werden jetzt zuerst den Hersteller suchen und diesen dann in die globale Konfigurationdatei eintragen.

Hersteller suchen

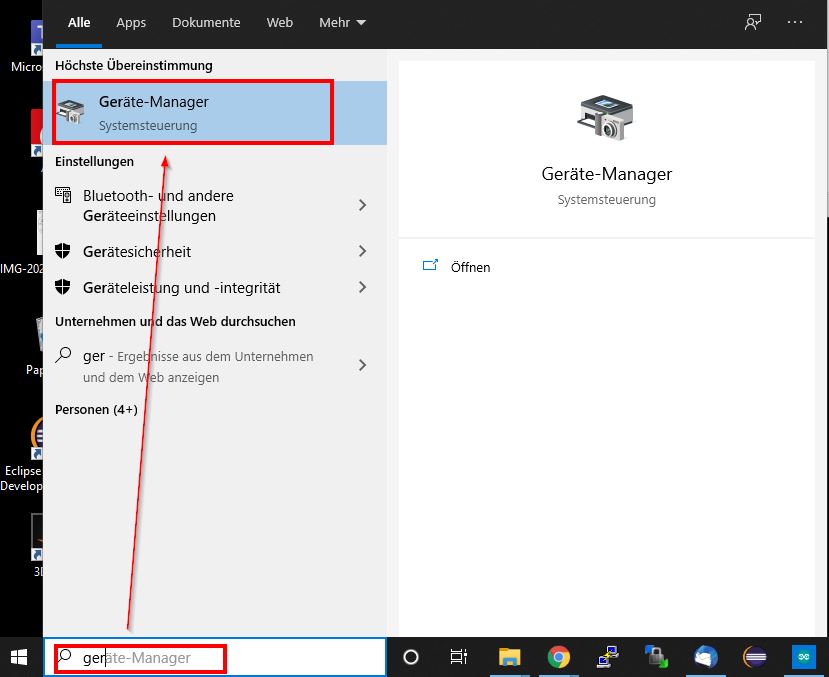

Das Board an den PC anschliessen und den Geräte-Manager starten.

Windows – Geräte-Manager starten

Danach das Board bei den Anschlüssen suchen. Sollte nicht klar sein welches der richtige Anschluss ist, das Board nochmal anbziehen und warten bis der ensprechende Eintrag verschwindet. Danach das Board wieder anschliessen.

Windows Geräte-Manager – Board bei den Anschlüssen suchen

Anschluss per Doppenklick öffnen, Reiter Details wählen und im Auswahlfeld den Hersteller suchen. Der gefundene Text (hier „wch.cn“) wird für die Konfiguration gebraucht.

Windows Geräte-Manager – Boardhersteller herausfinden

Gloabale Konfiguration anpassen

Die Konfiguration öffnen. Hierfür unten auf „All Commands“ drücken, und dann oben „Pymakr > Global Settings“ wählen.

VS-Code Pymakr – Globale Konfiguration öffnen

Den Hersteller und evtl. noch den richtigen Port eingeben, dies hilft wenn mehrere Boards angeschlossen sind. (Komma nicht vergessen!)

VS-Code Pymakr – Port festlegen und Hersteller hinzufügen.

Speichern mit ctrl+s oder Tab schliessen und Speichern bestätigen.

VS-Code Pymakr – Einstellungen speichern

Jetzt sollte das Board erkannt werden.

Wartet das Terminal auf einen kleineren Port, mal die anderen Hersteller aus der Config entfernen, bzw. den richtigen Port vorgeben.

Lokale Konfiguration erstellen

Es gibt auch die Möglichkeite eine lokale Projekt spezifische Konfiguration zu erstellen. Hierzu wieder unten auf All commands klicken und oben Pymakr > Project settings auswählen.

VS-Code Pymakr – Lokale Konfiguration erstellen.

Das Tool erstellet eine pymakr.conf Datei, mit einer Kopie der globalen Einstellungen, direkt im Projektverzeichnis. Hier können Projekt spezifische Einstellungen vorgenommen werden. In meiner Version konnte ich keinen zusätzlicher Hersteller angegeben, auch die COM Port Einstellung blieb relativ unbeachtet.

Sollte es immer noch nicht klappen

Wenn es jetzt noch nicht klappt könnte nochmal überprüft werden ob das Board überhaupt eine Micropython Firmware aufgespielt hat. Hierzu zum Beispiel der folgende Link.

Micropython auf ESP32 Installieren

Sonstiges

Aktuell keine Infos.

Fazit

Schnell installiert einfach zu Handhaben, wenn auch die Oberfläche etwas gewöhnungsbedürftig ist. Besonders das Projekt Handling hat mir nicht gefallen, hier waren wir schon mal weiter auch mit VS-Code.
