Board ESP32-Wrover-B inkl. 4 MB Flash. Es besitzt einen USB Typ C Anschluss und eine JST SteckverbindungLink-Status: OK (1,5mm) für einen 3,7V Lipo, ein paar bunte LEDs und das war’s.
Fakten
Das Board hat natürlich alle Fähigkeiten eines ESP32 wie SPI, I²C, PWM, … . Ich habe hier mal ein paar „Kern“-Kompetenzen aufgelistet.
| Beschreibung | Wert |
| ESP | ESP32 Wrover-B |
| Flash | 4MB |
| PSRam | 8MB |
| Kristall | 40MHz |
| Ladestrom [mA] | 500 |
| Firmware (Laut Hersteller) | MicroPython |
| Verbrauch Gemessen am USB U[V] / I[mA] | 5,14 / 28 |
| Betriebsspannung [V] | 3.3 |
| USB Anschluss | Type C |
| Arbeitstemperatur [°C] | -40 bis 85 |
| Batterieanschluss | JST-PH 2.0 2 PinsLink-Status: OK |
| Tasten | Reset |
| Led | Rot/Grün/Blau |
| Nach außen geführte Pins | 20 |
| AD Pins | 16 |
| Touch Pins | 10 |
| Gewicht [g] | 7,8 |
| Größe Hersteller l/b/h [mm] | 78 / 27 / ? |
| Größe Gemessen l/b/h [mm] | 73,36 / 25,82 / 6,96 |
| Steckbrett Kompatibel | Ja |
| Beschreibung | Pin |
| LED Grün | 5 |
| LED Rot Power | / |
| LED Blau (AN = Lädt) | / |
| Ladestand (Noch nicht ganz sicher) * | 25 |
| I²C SDA/SCL | 21/22 |
| Nicht nutzbar wegen PSRam | 16/17 |
* Zum Pin 25, dieser scheint über einen Spannungsteiler mit dem Lade-IC verbunden zu sein. Die Werte, die ich bekomme, sind allerdings nicht brauchbar. Wenn jemand mehr Informationen oder eine bessere Idee hat, bitte einen Kommentar da lassen.
(Quelle: https://github.com/LilyGO/T-Koala/blob/master/image/T-Koala2.jpg)
Anwendungsbereiche
- Beliebige DIY Projekte
- Mobiler Einsatz dank LIPO Anschluss und Lade IC.
- Prototyping auf Steckbrett möglich
- Micropython fähig
Ansichten
T-Koala – Oben
T-Koala – Unten

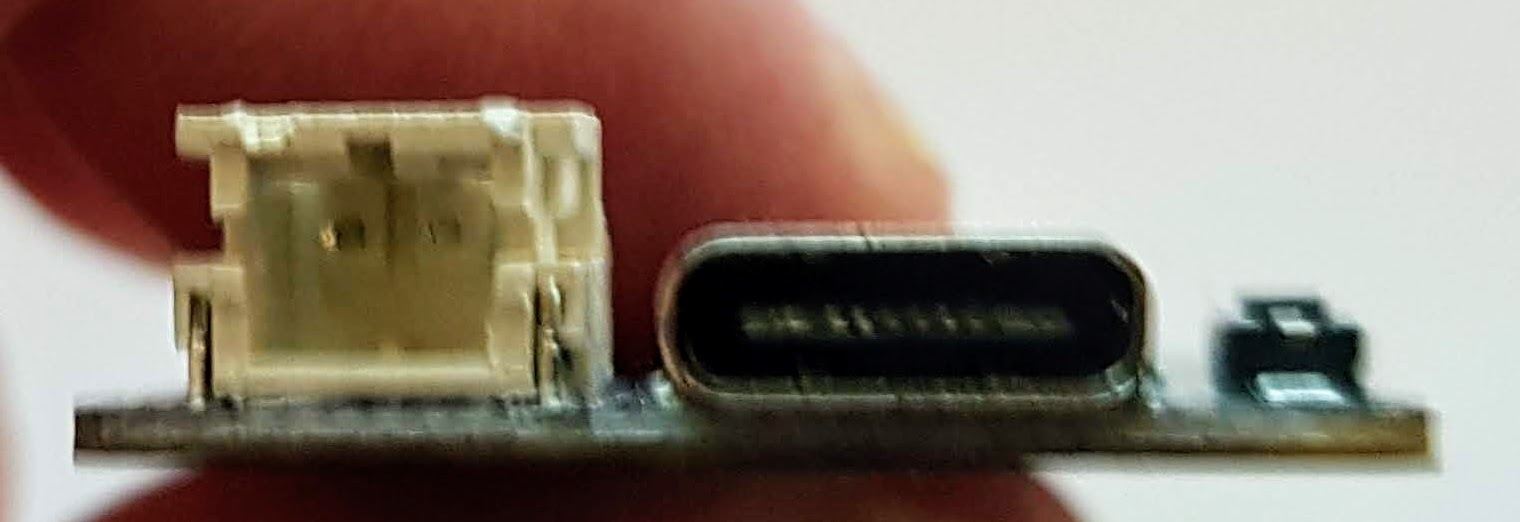

T-Koala – Seite Unten Anschlüsse
Analyse
Mal Angeschlossen
Laut Hersteller soll dies ein Board mit der letzten Micropython Version sein.
In der Ausgabe hätte ich irgendeinen Anhaltspunkt dafür erwartet, stattdessen sehe ich nur einen WiFi Scan. Dies scheint der WifiTest von GithubLink-Status: OK zu sein.
Ich habe das Board dennoch mal an VSCode angeschlossen, um zu sehen, ob’s vielleicht ein Python Programm ist. Laut Geräte-Manager ist der Hersteller des USB „wch.cn“, diesen habe ich in meiner globalen Konfigurationsdatei eingetragen. Der USB Port ist 14 bei mir. Wie das funktioniert, könnt ihr HIERLink-Status: Unbekannt lesen.
Eine Verbindung ist möglich, aber immer noch kein Micropython.
Auch wenn ich nicht allzu viel von Micropython halte, ist so ein Micropython Board ohne Micropython irgendwie albern. Somit habe ich Micropython mal installiert. Wie dies funktioniert, ist hier beschriebenLink-Status: OK.
Laut Datenblatt hat der ESP32-WROVER-B 4 MB SPI Flash und zusätzliche 8 MB PSRAM, ich habe die folgende Firmware gewählt:
esp32spiram-idf4-20200902-v1.13.binLink-Status: Kaputt
P.S. Die Option DoNotChgBin verwenden, sonst klappt’s nicht.
Hardware unter der Lupe
Was mir als Erstes auffällt: Der Schalter fehlt, dieser scheint mit einem 0-Ohm-Widerstand gebrückt zu sein (SMD Bauteil mit 000):
Als USB-Chip ist ein CH340C verbaut, dieser ist üblich für den USB-C Anschluss.
Der Laderegler für den Lipo ist ein LTH7(B)Link-Status: OK (4045).
Sonst hat dieses Board aus meiner Sicht keine Besonderheiten.
Programmierung
Bibliotheken
Mircopython
Eine neue Version von Micropython ist einfach aufgespielt, wie es funktioniert beschreibe ich unter folgenden Link.
Micropython auf ESP32 InstallierenLink-Status: OK
Mit dem VS-Code und anderen kann dann der ESP mit Mircopython programmiert werden.
Wie VS-Code Eingerichtet wird beschreibe ich unter folgenden Linke.
VS Code MicroPythonLink-Status: Unbekannt
C/C++ Arduino GUI
Für die Programierung mit C/C++ ist die jeweilige Umgebung mit dem Framework für den ESP32 zu versehen.
Für die Arduino Gui habe ich das unter folgenden Link beschieben.
ESP32 mit der Arduino Gui einrichtenLink-Status: OK
Für VS-Code und PlatformIO habe ich den folgenden Link.
Platform IOLink-Status: OK
Testprogramm
Jede Gui bringt auch ihre eigenen Testprogramme mit, weshalb ich an dieser Stelle nicht viel dazu schreiben werde. Ich habe mein Board erst mit der Micropython Version von Blink ausprobiert und dann noch eine Version des Micropython Wifi Scanners aufgespielt. Beides war problemlos möglich und hat funktioniert. Hier die Links zu den Beispielen:
Blink Beispiel ZIPLink-Status: OK
Wifi Scan Beispiel ZIPLink-Status: OK
Probleme
Noch keine bekannt
Sonstiges
3D Druck
Ein Gehäuse habe ich nicht gefunden, wer möchte, kann sich einen kleinen Koala als Accessoire zu seinem Board ausdrucken.
https://www.thingiverse.com/thing:4490084Link-Status: OK
Fazit
Kleines Board, passt auf ein Steckbrett, auch wenn nur eine Pinreihe frei ist. Bei mir hat eines angefangen zu kokeln, nachdem der Akku voll war, kann aber auch der Unordnung auf meinem Schreibtisch geschuldet sein, dass es hier zu einem Kurzschluss kam.
Verwandte Beiträge
- ESP32-C3 seeed studio xiaoLink-Status: OK
- ESP32-C3 Super Mini BoardLink-Status: OK
- Preview – LuatOs ESP32-C3 BoardLink-Status: OK
- ESP32 BlueTooth GamepadLink-Status: OK
- ESP8266/32 WiFi ManagerLink-Status: OK
- Preview – ESP32-IO Schild für Arduino ESP32 Wroom Core BoardLink-Status: OK
- Preview – ESP-WROOM-32 Rev1 Steckbrett Adapterplatine Link-Status: OK
- Preview – 7x9CM Prototyp Platine zum Löten für ESP8266, ESP-12E, ESP-12F, ESP32Link-Status: OK
- Preview – ESP32-Audio-Kit ESP32Link-Status: OK
- LilyGo T-BeamLink-Status: OK
Quellen
Meine Version vom Blink BeispielLink-Status: OK
Meine Version vom Wifi Scan BeispielLink-Status: OK
Simples Wifi Scan BeispielLink-Status: OK
Weiterführendes Wifi BeispielLink-Status: Unbekannt
Koala 3D ModellLink-Status: OK
Datenblatt LTH7B (4045)Link-Status: OK
Verwendete Micropython FirmwareLink-Status: Unbekannt
Datenblatt Wrover-BLink-Status: Unbekannt
TTGO-Koala Github Quellen des HerstellersLink-Status: OK
| Datum | Änderung | Autor |
|---|---|---|
| 03.10.2026 | Rechtschreibung korrigiert: Tippfehler, Kommas, Groß-/Kleinschreibung, Grammatik Log-Liste eingefügt | sfambach |
| 10.11.2020 | Beitrag erstellt | sfambach |
Vielen Dank für die hilfreichen Informationen zum Board! Ich habe dies unter dem label dollartek erworben und bin immer noch über die Stromversorgung am grübeln – d.h. Stromversorgung des Boards über den 5V-PIN. Damit funktioniert mein Projekt jedoch nicht stabil, auch die 3.3V-Ausgänge scheinen dann nicht sonderlich stabil zu sein. Auf der „Issues“-Seite des github-repository habe ich einen hilfreichen Link zum Schaltbild des Boards gefunden: https://myosuploads3.banggood.com/products/20190611/20190611221357TTGO32TYPE-C.pdf – scheinbar kann der Ladestand des Akkus über GPIO35 abgefragt werden, während GPIO25 die Ausgangsspannung der 3.3V-Ausgangspins regelt. Aus dem Schaltplan verstehe ich die Stromversorgung folgendermaßen:
USB-Eingang –„VBUS“–> Spannungsregulator (MOSFET+Zenerdioden, nur für Akku?) und Batterieladeschaltung –„5V“ (und „VBAT“) –> on/off-Schalter (unbestückt) –„+5V“–> stepdown DC/DC-Regulator –„+3V3“–> Spannungsstabiliserungskondensatoren (parallel) –„+3V3“–> IO25+MOSFET-Regelung –„VCC3V3“–> Ausgang 3.3V
Somit ist weder der 5V-PIN ein vollwertiger Eingang (die Laderegelung für den Akku wird umgangen, sowie die Spannungsregulierung), noch der 3.3V-Ausgang „VCC3V“ ein unregulierter Ausgang – im Gegensatz zur 3.3-Volt-Spannungsversorgung des ESP32 ist der Ausgang über IO25 gesteuert, den ich in meinem Projekt bereits anderweitig verwende (externer DAC). Das erklärt dann wohl auch, warum bei meinem Projekt (squeezelite-ESP32) kein IR-Empfänger oder Display stabil an VCC3V3 stabil funktioniert… nun stehen wohl einige Lötarbeiten am Board an. Mein Fazit: Das Board ist aufgrund der schlechten Dokumentation nur bedingt für komplexere Projekte geeignet, für kleinere mit Micropython reicht es vermutlich.
Gruß,
Daniel
Hallo Daniel,
Danke für deinen detaillierten Beitrag. So richtig unter Last habe ich das Board nie genommen, hatte ein paar kleinere C Programme geflasht.
Das mit dem GPIO35 habe ich auch gesehen, das Auslesen brachte bei mir aber keine verwendbaren Werte.
Frage mich eh warum die Hersteller an der Spannungsversorgung und der Erfassung immer sparen. Den Schaltplan habe ich gleich mal geleakt ;).
Gruß
Stefan
Hallo Stefan,
inzwischen habe ich bei einem Board erfolgreich die 3.3V-Ausgänge vom GPIO25 getrennt – nun funktionieren alle externen Bauteile an den 3.3V-PINS zuverlässig, auch während der Nutzung von GPIO25.
Hierzu habe ich R32 (not connected) überbrückt und R30 (1k) entfernt: R30 verbindet IO25 mit dem MOSFET, R32 verbindet den 3.3V-Ausgang des Spannungswandlers direkt mit den 3.3V-Ausgangs-PINs. R31 (0 Ohm) hat dann keine Funktion mehr und könnte zur Überbrückung von R32 verwendet werden, oder dort verbleiben.
R32 und R30 liegen in der Mitte des Boards, ungefähr auf Höhe der PINs „BAT“ und „4“, R32 ist links und unbestückt, R30 direkt rechts daneben, beide unterhalb des MOSFETs. Direkt über dem MOSFET befindet sich R31 (zwischen MOSFET und den beiden gelben Bauteilen)..
Da die SMD-Bauteile sehr klein sind (im Gegensatz zu meinem Lötkolben), ist die ganze Aktion etwas fummelig, und auch konnte ich R32 nicht durch eine Lötperle überbrücken, sondern musste eine Drahtbrücke verlöten.
Nun werde ich noch die Buchse für die WLAN – Antenne nachrüsten – offensichtlich ist das DollaTek / TTGO T-Koala ESP32-Board nicht ganz optimal für mein Vorhaben, aber mit dem gut im Internet versteckten Schaltplan zumindest auf diesem Wege noch zu retten.
