Arduino Multifunktions- Sensorplatine

Last Updated on 4. October 2026 by SuffocationLink status: OK

Erweiterungsplatine mit einigen Sensoren und Möglichkeiten zur Interaktion. Das Board hat folgende Bestandteile:

Temperatur Sensor DHT11/LM35
IR Sensor
Buzzer
RGB LED
LED – Blau/Rot
Taster – 2 Freie/Rest
Licht Sensor
Potentiometer

Diverse Anschlüsse sind noch herausgeführt.

Facts

Pinbelegungen:

Function	Pins
Taster 1	2
Taster 2	3
DHT11 Temperatur/Luftfeuchte Sensor	4
Buzzer	5
IR receiver	6
Pin mit 5V und GND herausgeführt	7
Pin mit 5V und GND herausgeführt	8
RGB LED	9, 10,11
LED Red	12
LED Blau	13
Potentiometer	A0
Lichtabhängiger Widerstand	A1
Temperatursensor	A2

Areas of application

Unterricht
Testen diverser Möglichkeiten
Vorab Test von Programmen, zum Beispiel Test des analogen Eingangs mit dem Poti

Views

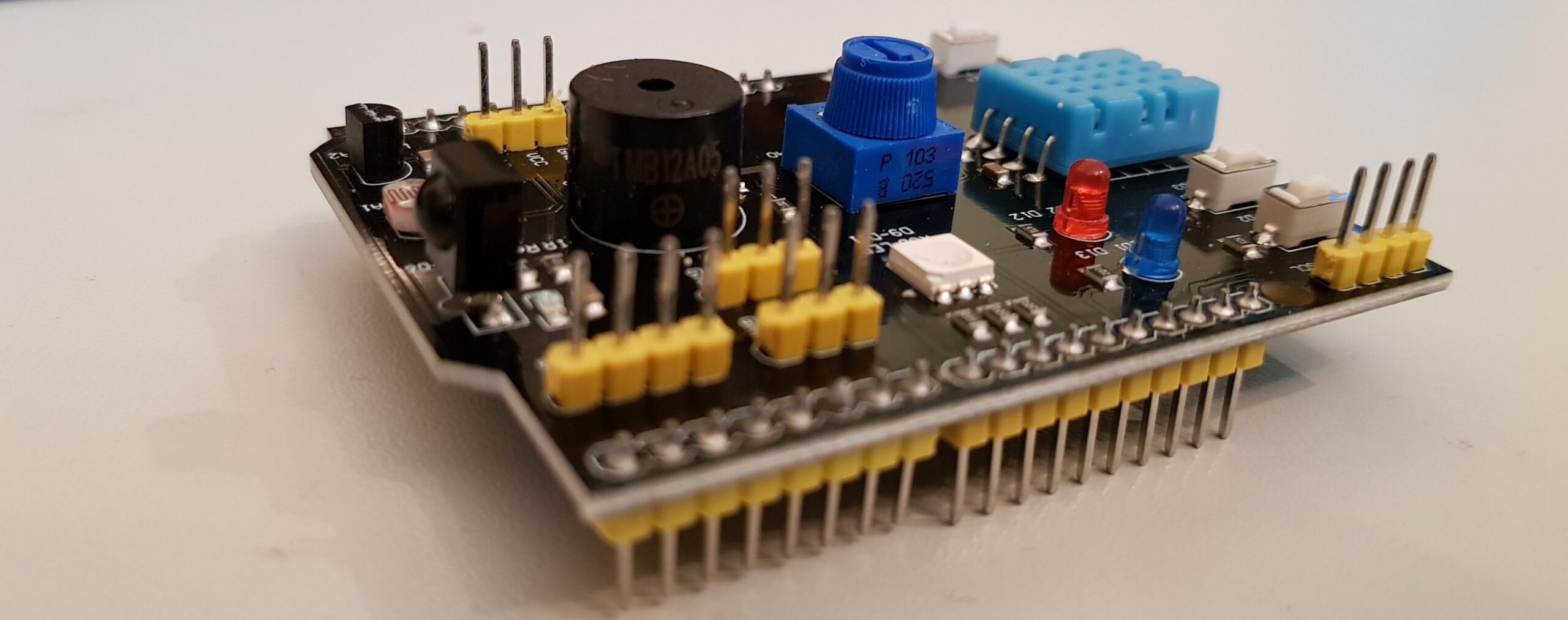

Von links nach rechts und oben nach unten :

I2C Anschluss links oben, darunter die zwei Taster, gefolgt vom DHT11 Temperatur Sensor.

Links unten befindet sich der Reset-Taster.

Rechts neben den Schaltern folgen die Blaue/Rote LED und in weiss die RGB LED. Darunter befindet sich der Poti (in blau).

Weiter rechts folgen zwei herausgeführte Anschlüsse und die serielle Schnittstelle. Darunter rechts der IR Sensor und links der Buzzer. In der rechten unteren Ecke sind noch der LDR (am mäandernden Draht zu erkennen), der herausgeführte A3 Pin und der LM35 (schwarz, halbrund) zu finden.

Multi-Sensorplatine von Unten — Multi-Sensorplatine von Oben

Programming

Libraries

Die Bibliotheken habe ich im Projektverzeichnis abgelegt, da ich Einstellungen bezüglich der Timer vornehmen musste und so alles an einem Fleck ist. Was wiederum sicherstellt, dass das nächste Compilieren auch noch funktioniert, trotz etwaiger Bibliothekenänderungen in der Arduino IDE. Folgende Libs werden benötigt:

https://github.com/adafruit/Adafruit_SensorLink status: OK

https://github.com/adafruit/DHT-sensor-libraryLink status: OK

https://github.com/AbhishekGhosh/Arduino-Buzzer-Tone-Codes/blob/master/star-wars.inoLink status: OK

https://github.com/evert-arias/EasyBuzzerLink status: OK

https://github.com/z3t0/Arduino-IRremoteLink status: OK

Test programme

Ich habe eine Header-Datei angelegt, welche eine Methode für jedes Feature des Boards bereitstellt. Die Init-Methode muss in der Setup-Funktion im Hauptprogramm aufgerufen werden. Die Loop-Methode in der entsprechenden Loop-Funktion. Wird die Loop-Methode mit true aufgerufen, wird der Testmodus verwendet. Dann kann mit den Tastern das aktuelle Testprogramm umgeschaltet werden.

Für den IR-Sensor und die RGB LED habe ich mir eine Fernbedienung von einem RGB-LED Spot genommen und schalte mit ein paar ausgewählten Tasten auf der Fernbedienung die RGB LED entsprechend um. Evtl. müsst ihr die Codes auf eure FB anpassen.

Unter Github ist der Code mit folgendem Link zu finden:

https://github.com/sfambach/arduino/tree/master/shields/MultiSensorShieldLink status: OK

Hier noch der direkte Download-Link:

https://minhaskamal.github.io/DownGit/#/home?url=https://github.com/sfambach/arduino/tree/master/shields/MultiSensorShieldLink status: OK

Conclusion

Mit der Erweiterungsplatine kann vieles ausprobiert werden, gerade für Anfänger gibt es zum kleinen Preis viele Funktionen. Es stellt sich zwar die Frage, warum hier zwei Temperatursensoren anstatt eines weiteren anderen Sensors verbaut wurden, aber dies kann auch dem geringen Preis geschuldet sein. Rundum ein nettes Experimentierboard, ohne verkabeln zu müssen.
