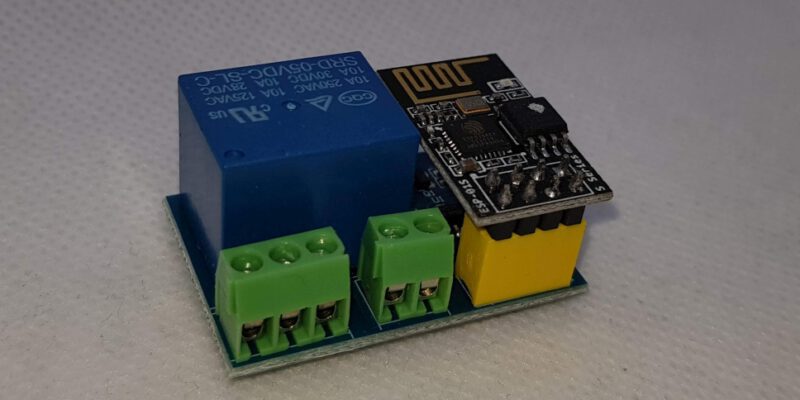

Es handelt sich hierbei um eine Platine mit einem Steckplatz für den ESP01 und einem Relais zum Schalten einer externen Spannung von bis zu 250V Wechselspannung und 30V Gleichspannung. Beim schnellen Ali fangen die Platinen bei rund 2€ ohne den ESP01 an und sind im Set für rund 3-4€ erhältlich. Da Hausautomation und Sprachassistenten in …
Continue reading "ESP01 – Relais Platine"

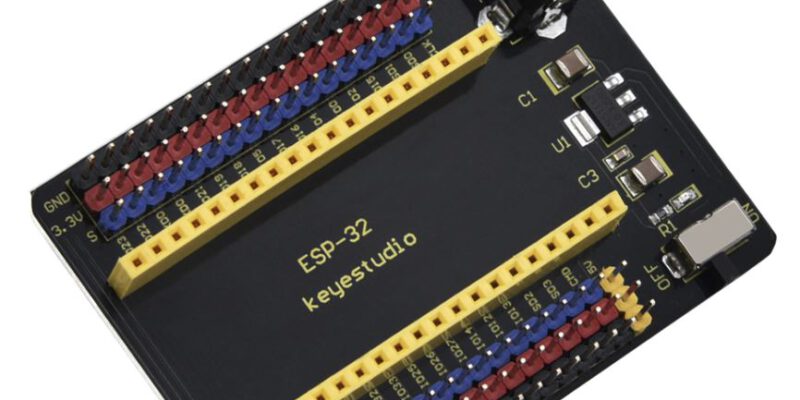

Eine Zusatzplatine für den ESP32. Aktuell etwas teuer für rund 9€ auf den einschlägigen Plattformen erhältlich. Beschreibung Versorgungsspannung: DC 6-9V Arbeitsstrom: 60mA Maximale Leistung: 0,3 W Betriebstemperatur: -25 ℃ bis + 65 ℃ Abmessungen: 30mm * 20mm Umweltattribute: ROHS Lizenz Stand 10.10.2026; kommerzielles Produkt, keine offene Lizenz bekannt. Verwandte Beiträge Quellen https://de.aliexpress.com/item/4000203575061.html?spm=a2g0o.order_list.0.0.72f05c5fluh1HM&gatewayAdapt=glo2deu
Continue reading "Preview – ESP32-IO Schild für Arduino ESP32 Wroom Core Board"
Der schon vom Uno bekannte Prototyp Shield nun auch für den Arduino Mega. Für rund 6€ beim schnellen Ali. Beschreibung Mit 3 LEDs in Rot, Blau und Grün Kompatibel mit Arduino Mega 2560 (R3) Lizenz Stand 10.10.2026; kommerzielles Produkt, keine offene Lizenz bekannt. Verwandte Beiträge Quellen
Continue reading "Preview – Prototyp Schild für Arduino Mega "
Expansionboard für den Arduino Nano, diverse Ports sind mit zusätzlicher Spannungsversorgung nach außen geführt. Bestellt beim schnellen Ali für rund 1€. Beschreibung 14 I/O Pin (Servo Typ mit GND, Power und Signal) 8 analoge Pins 6 PWM Pin 1 Servo Power Eingang I2C Expansions-Pin AREF Ausgang 3,3 V Ausgang Lizenz Stand 10.10.2026; kommerzielles Produkt, keine …
Continue reading "Preview – Arduino Nano Zusatzplatine"

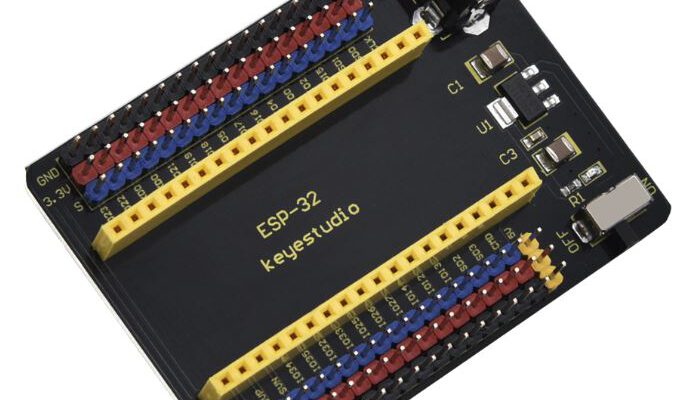

Eine Prototypplatine für ESP32-Entwicklungsboards für rund 7€ vom schnellen Ali. Die Zusatzplatine ist gedacht für die Keyestudio-Variante, könnte aber auch zu anderen kompatibel sein. Beschreibung Versorgungsspannung 6-9V – 2,1×5,5mm Anschlussbuchse DIP-Schalter An/Aus Steckplatz für ESP32 Board Arbeitsstrom: 60mA Maximale Leistung: 0,3 W Betriebstemperatur: -25 ℃ bis + 65 ℃ Abmessungen: 30mm * 20mm ROHS Lizenz Stand …
Continue reading "Preview – Keyestudio ESP32-IO Schild"
Ein Entwicklungsboard mit dem ESP8266-12E inklusive einer USB Schnittstelle zur Programmierung und seriellen Kommunikation. Hierbei gleicht das Board der Version 1.0/2.0. Es kann über den USB Port mit Spannung versorgt werden, über 5 Volt am Vin Pin sowie mit 3-3.6V an den 3.3V Pins. Zusätzlich besitzt es einen Ausgang für die USB Spannung (siehe Pinout). …
Continue reading "Node MCU V3.0"
Hier ein kurzer Überblick über die Node MCU Base Zusatzplatine für den Node MCU V3 von Lolin. Die Platine bietet außer einem Spannungswandler, der von 6-24V arbeitet, und ein paar herausgeführten Pins nichts Weiteres. Fakten Beschreibung Wert Steckplatz für NodeMCU V3 1 Stück Spannungswandler 6V-24V Herausgeführte Pins 9 Pins Herausgeführte Pins mit Spannungsversorgung 10 Pins …
Continue reading "Node MCU Base für Node V3"
Diese Zusatzplatine hat einen L298P Motortreiber on Board. Dieser ermöglicht es, zwei Gleichstrommotoren mit bis zu 2A zu betreiben. Zusätzlich verfügt die Platine noch über einen Buzzer und einige Anschlüsse, die nach außen geführt wurden. Siehe hierzu auch das Schaubild im nächsten Kapitel. Ich werde den Test recht kurz gestalten und nur den Buzzer und …
Continue reading "FunduMoto L298P High Power Motorbrücken"
Platine zur Ansteuerung von bis zu 16 Servos über den I2C Bus. Es empfiehlt sich, eine externe Spannungsquelle zu verwenden, da bei gleichzeitiger Fahrt der Servos eine Menge Strom benötigt wird. Fakten Anschluss I2C Bus des Arduino Board Arduino Uno GND GND OE Nicht verbunden SCL A5 SDA A4 VCC +5V V+ Vin Anschluss I2C …
Continue reading "16 Servoboard PCA9685"

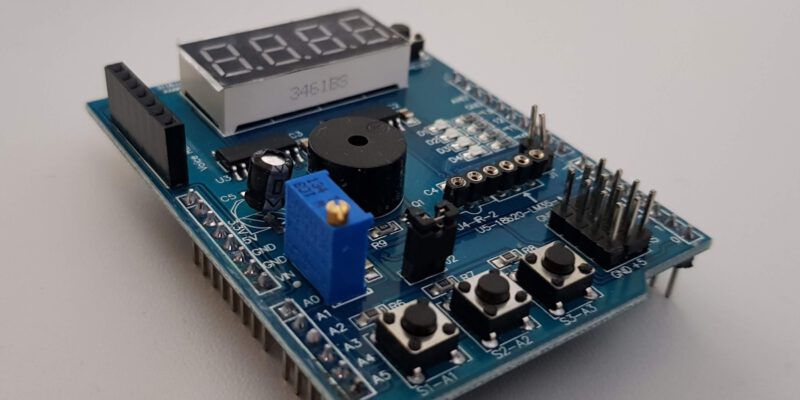

Und ein weiteres Arduino Shield mit was drauf. Dieses kann besonders für Einsteiger interessant sein. Eine vierstellige 7 Segmentanzeige, 4 LEDs, ein Piepser, ein Drehwiderstand, ein paar Knöpfe, was braucht man mehr. Wer zu viel Geld hat, kann auch noch den APC220 Port bestücken und per Remote USB flashen. Wie schön ist es, ein neues …
Continue reading "Arduino Multifunktions Zusatzplatine"
