FunduMoto L298P High Power Motorbrücken

Last Updated on 18. October 2026 by SuffocationLink status: OK

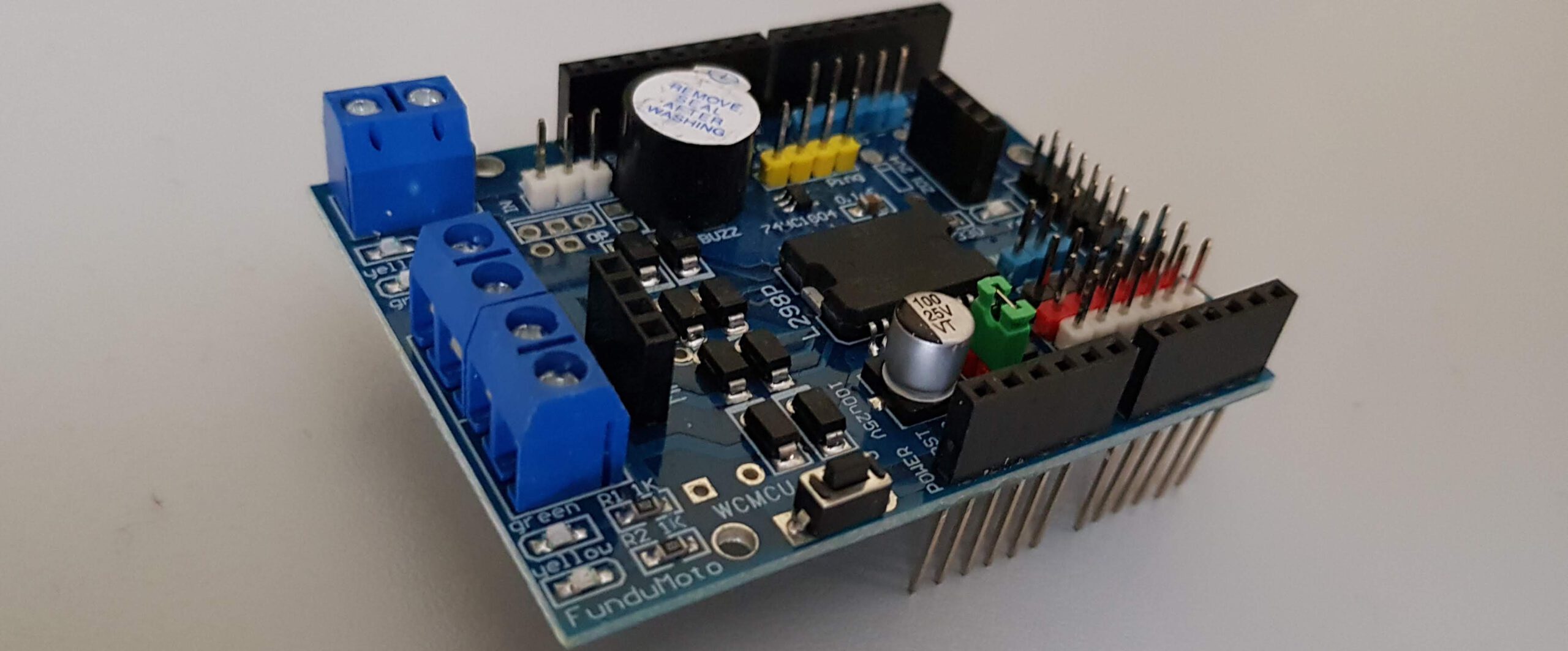

Diese Zusatzplatine hat einen L298P Motortreiber on Board. Dieser ermöglicht es, zwei Gleichstrommotoren mit bis zu 2A zu betreiben. Zusätzlich verfügt die Platine noch über einen Buzzer und einige Anschlüsse, die nach außen geführt wurden. Siehe hierzu auch das Schaubild im nächsten Kapitel.

Ich werde den Test recht kurz gestalten und nur den Buzzer und die Motoren ansteuern. Sollte es Bedarf geben, andere Bestandteile noch zu testen, bitte einen Kommentar dalassen.

Facts

	L298P-Motortreiber-Shield (FunduMoto)
Treiberbaustein	L298P (2 H-Brücken)
Engines	2 DC-Motoren oder 1 Schrittmotor
Strom höchstens	2 A je Kanal (Dauer); 25 W Gesamtverlustleistung bei 75 °C
Operating voltage	5 V (vom Arduino)
Input voltage	6,5–12 V
Stromaufnahme	≤ 36 mA (Ruhestrom Logikteil L298, max.)
Abmessungen	68,5 × 53 × 12 mm
Description	Lagertemperatur −25 bis +130 °C (keine Arbeitstemperatur)

Arduino L298P High Power Motorbrücke, Beschreibung

Description	Port
Buzzer	D4
L298 PWM1	D10
L298 Dir 1	D12
L298 PWM2	D11
L298 Dir 2	D13
Servo	D9
BlueTooth RX	D0
BlueTooth TX	D1

Pin Belegungen des Boards

Areas of application

Zweimotorige Roboter
1 Schrittmotor
Spielzeug
Lüftersteuerung

Views

L298P High Power Motor Brücke von Unten — L298P High Power Motor Brücke von Oben

Programming

Libraries

Motortreiber Bibliothek

Es gibt diverse libs für den L298, hier ein paar Beispiele:

https://github.com/AlonsoLP/Arduino-L298N-Library/blob/master/src/L298N.hLink status: OK

https://github.com/AndreaLombardo/L298NLink status: OK

https://github.com/xang555/L298NLink status: OK

Buzzer Bibliothek

Auch hier gibt es einige, ich verwende in meinem Beispiel die folgende:

https://github.com/evert-arias/EasyBuzzerLink status: OK

Servo Bibliothek

Ist bei der Arduino LIB dabei.

Bluetooth Bibliothek

Ich habe keine überzeugende gefunden. Die Module werden mit AT Befehlen programmiert.

Die AT Befehle können auf der folgenden Seite gefunden werden:

HC-05 und HC-06 Bluetooth ModuleLink status: OK

Test programme

Das Testprogramm lässt die Motoren drehen und gibt bei Stop einen Ton auf dem Buzzer aus. Die EasyBuzzer Bibliothek habe ich einfach mit ins Verzeichnis kopiert. Für die Motoren verwende ich nur den digitalWrite und den analogWrite Befehl der Arduino Bibliothek. Folgend der GitHub Link und der entsprechende Download Link für das Testprogramm:

https://github.com/sfambach/arduino/tree/master/shields/L298PHighPowerMotorBridgeLink status: OK

https://minhaskamal.github.io/DownGit/#/home?url=https://github.com/sfambach/arduino/tree/master/shields/L298PHighPowerMotorBridgeLink status: OK

Konsolen Ausgabe des FunduMoto Testprogramms

Problems

Bis jetzt hatte ich keine Probleme mit der Platine.

Conclusion

Der L298 gibt den kleinen Motoren, die ich verwendet habe, richtig Power.
Dokumentation zu finden ist schwierig, selbst die Anfrage beim Hersteller kam mit einer negativen Antwort zurück. Nach zusätzlicher Recherche und unter Verwendung des Suchbegriffs FunduMoto habe ich doch noch etwas gefunden (die Links finden sich unten).

Ich habe zwar noch nicht alle Funktionen getestet, aber auf den ersten Blick leistet die Zusatzplatine, was sie verspricht.
