ESP8285 Infrarot Board

Last Updated on 21. September 2021 by sfambach

Ich habe mal wieder ein Kleines Board mit einem ESP beim schnellen Ali gefunden. Diesmal ist es allerdings ein ESP8285, der sich wohl nur durch seinen internen 1MB Flash Speicher vom ESP8266 unterscheidet. Dieses Board gibt es für knapp 4 Euro, es hat keinen USB Anschluss und muss mit einem Programmer mit Applikationen versorgt werden. Dafür besitzt es einen IR-Empfänger und einem IR-Sender und ist recht klein. Ports sind nicht über Pins nach aussen geführt, aber es scheint durchaus möglich noch Kabel an die ESP Platine anzulöten. Die Daten findet ihr wie immer in den folgenden Kapiteln.

Fakten

  • ESP8285 Modul (ESP8266 kompatibel)
  • IR Empfänger
  • IR Sender
  • IR Repeater zur Empfangsverlängerung

Peripherie

BeschreibungWert
IR Sender IO 4
IR EmpfängerIO 14

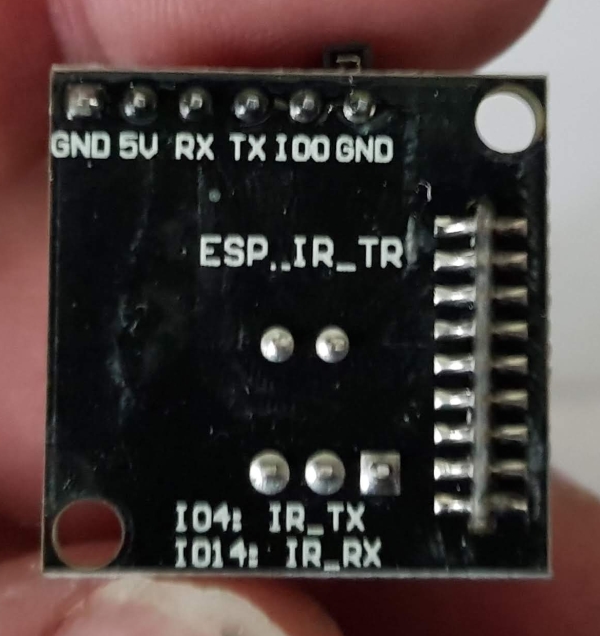

Pinbelegung

Programmer anschliessen

Das Board besitzt einen Spannungswandler und muss daher mit 5V versorgt werden, die Spannung für den Seriellenport habe ich auf 3V belassen.

BoardProgrammierer
GNDGND
5V5V
RXTX
TXRX

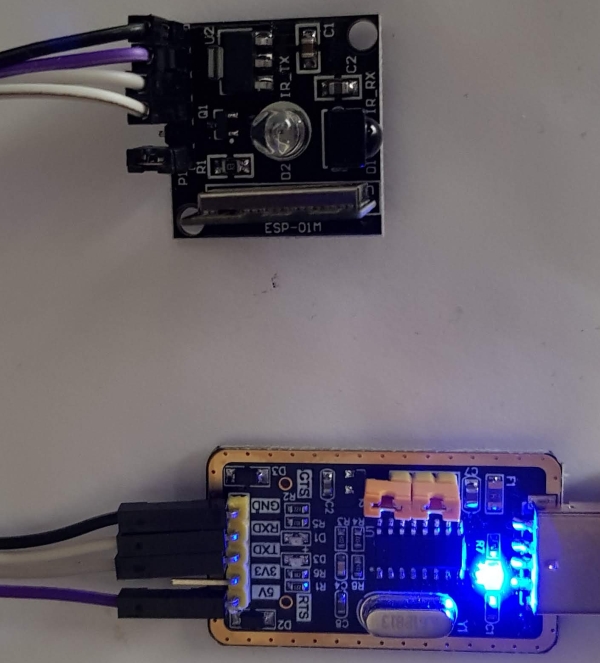

Board mit Programmer verbinden

Anwendungsbereiche

  • Daten über IR Übermittlung
  • Steuerung Hifi Geräte
  • Steuerung über Fernbedienung

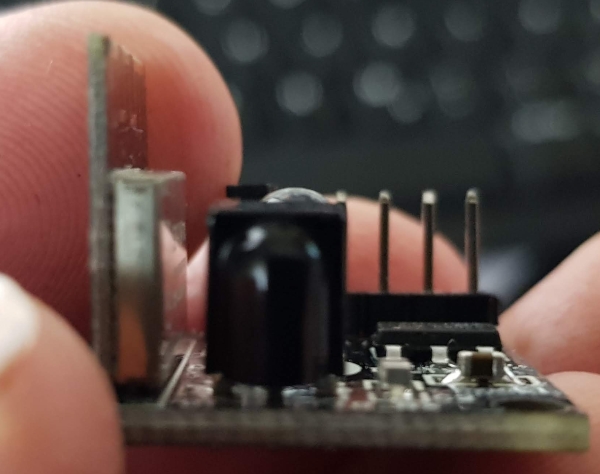

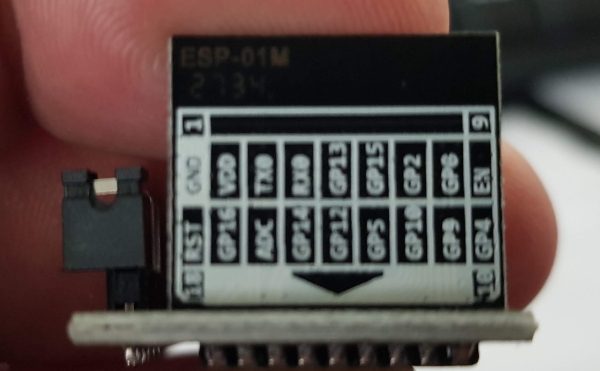

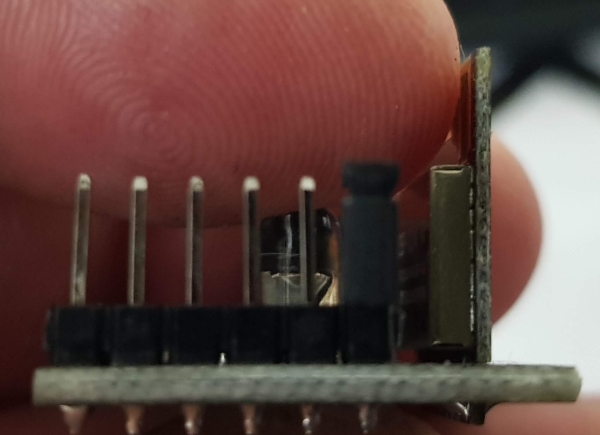

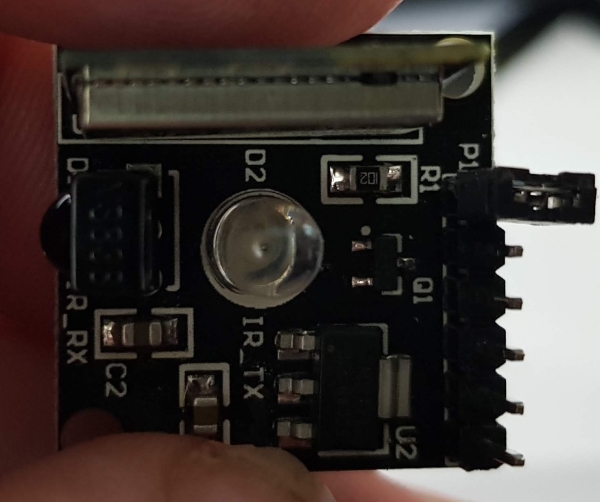

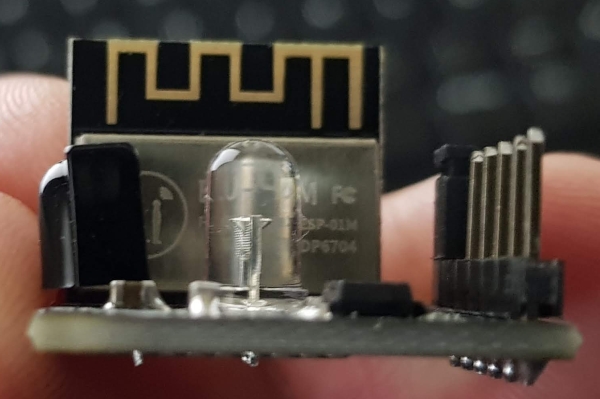

Ansichten

Analyse

Mal Angeschlossen

Auf dem Gerät ist eine AT Firmware von AI Thinker.

ESP8285 Infrarot Board – AT und AT+CWLAP
ESP8285 Infrarot Board – Ausgabe von AT+GMR (Versionsinformation)

Programmierung

Bibliotheken

Wie ihr in der Arduino Gui sehen könnte, gibt es eine Menge von Bibliotheken für IR Sender/Empänger. Ich habe gewürfelt und mich für die folgende Entschieden.

https://github.com/crankyoldgit/IRremoteESP8266

IRremoteESP8266 Bibliothek

Testprogramm

Für meine Test nehme ich die Fernbedienung aus dem folgenden Kurzreport:

Vor dem Programmieren den Jumper auf die Pins IO0 und GND setzen.

Hier meine Programmiereinstellungen:

IR-Board – Programmiereinstellungen

Ich habe als Testprogramm den IRrecDumpV2 verwendet:

IR-Board – Testprogramm wählen

Das Programm kompilieren und aufspielen – Emfang geglückt? so sieht die Konsole dann aus:

IR Board – Konsolen Ausgabe

Probleme

Aktuell keine Bekannt.

Sonstiges

Videos zum Thema

Fazit

Kleines Board nettes Board, wer nur IR Funktionalität benötig mit diesem auf der richtigen Spur. Rechnet man die Sensoren und den ESP zusammen ist der Preis allerdings etwas höher. Auch nicht mehr ganz Zeitgemäss ist der fehlende Programmieradapter bzw. USB Anschluss.

Verwandte Beiträge

Quellen

https://www.espressif.com/sites/default/files/documentation/0a-esp8285_datasheet_en.pdf

https://www.homeandsmart.de/smart-home-mit-raspberry-pi-was-ist-moeglich

https://www.instructables.com/How-to-Get-Started-With-ESP8285-Module-/

https://github.com/crankyoldgit/IRremoteESP8266
