Steuerplatine, um per USB ein bis zwei Floppy-Laufwerke ansprechen zu können. Es werden diverse Formate unterstützt und die Dokumentation ist wirklich ausführlich (siehe WikiLink-Status: OK). Man muss das Projekt nicht selbst aufbauen, es ist auch bei diversen europäischen Händlern für rund 30€ zu finden. Dafür gibt es dann für ein paar Euros mehr noch ein schickes Gehäuse dazu.
NACHTRAG: Hätte ich mir mal die Beschreibung vorher durchgelesen, aber nein, ich wollte unbedingt die Platine noch bei einer Großbestellung mit drauf packen. Bei dieser Platine empfiehlt es sich aber, die Samenkörner (viele kleine Bauteile) schon vom PCB-Hersteller aufdampfen zu lassen, zumal hier super kleine (SMD 0402) verwendet werden. Ich habe mir nochmal ein paar bestückte Platinen bestellt. Wer die unbestückten haben will, sollte sich melden ;).
Link zum Projekt
Nur zur Klarstellung das Projekt ist nicht mein geistiges Eigentum sondern wurde vom Entwickler mit hohem zeitlichen Aufwand realisiert und der Allgemeinheit zur Verfügung gestellt. Sollte das Projekt gefallen zollt dem Entwickler doch mal euren Respekt mit einem Like oder vielleicht sogar mit einer (Kaffee) Spende.
greaseweazle-Projekt von Keir Fraser auf GitHubLink-Status: OK
Ansichten
Fakten
- Unterstützt Lesen und Schreiben von Disketten
- Kann Disketten für PC, Amiga, Amstrad, PDP-11, Musikinstrumente, Industrieequipment … beschreiben.
- Es werden Formate wie ADF, IPF, DSK, IMG, HFE, … unterstützt.
Schaltpläne
Quelle: greaseweazle-Repository auf GitHubLink-Status: OK
Positionierungsplan
Auf die einzelnen Bauteile klicken, um mehr Informationen zu bekommen.
Dokumentation
Dokumentation im greaseweazle-Repository auf GitHubLink-Status: OK
Zusammenbau
Platine
| Beschreibung | Wert |
|---|---|
| Gerber vorhanden | Ja |
| Gerberdatei | Gerberdateien v4.1 (GitHub-Wiki)Link-Status: OK |
| Bestellt wo | JLCPCB |
| Stück | 5 / 5 bestückt |
| Preis | 16€ / 70€ inkl. Versand und Steuern im großen Paket |
| Besonderheiten | Leadfree, Farbe Grün |
Hier habe ich die Gerberdateien konserviert, bitte auf der Originalseite schauen, ob es etwas Neueres gibt.
Bauteile
Bitte die Liste der Bauteile der Herstellerseite entnehmen, ich habe dieses Board nicht selbst bestückt.
Design Files v4.1 im greaseweazle-WikiLink-Status: OK
Thanks to George R. Mezzomo for the hardware layout and collaboration on schematic design. These designs may be freely reproduced: for example, in the manufacture of PCBs by your favourite board factory.
greaseweazle-Wiki: Design FilesLink-Status: OK
Aufbau
Ich habe nur noch die Pins für die Jumper und die Floppyanschlüsse aufgelötet.
Inbetriebnahme
Firmware
Artery-Tool runterladen
Hier beim Hersteller:
Artery AT32F435 Produktseite (Download Artery ISP Programmer)Link-Status: OK
und hier nochmal konserviert:
- Entpacken
- DFU-Treiber installieren /Atery_DFU_DRiverInstaller/Artery_DFU_DriverInstall.exe
- Jumper bei Write Enable setzen (siehe Bild unten)
- Jumper bei 3.3V DFU setzen (siehe Bild unten)
- Artery ISP Programmer starten /Artery ISP Programmer_V2.0.16/ArteryISPProgrammer.exe
- Programmieren (siehe Bilder unten)
- Danach Programmierjumper entfernen
- Fertig 😉
Nach dem Programmieren nicht vergessen, den DFU-Jumper zu entfernen.
Applikation
Zur Ansteuerung der Platine wird das Konsolenprogramm benötigt.
Download der Host-Tools im greaseweazle-WikiLink-Status: OK
Hier die Version, die ich für meine Tests verwendet habe. Windows 64-bit x64 (greaseweazle-1.22-win64.zip)Link-Status: OK
Konfiguration
Einfacher als das Konsolentool ist es, eine anständige Oberfläche zu verwenden. Auf der GitHub-Seite des Greaseweazle sind zwei Tools verlinkt:
- FluxMyFluffyFloppyLink-Status: OK (Frank Bopple)
- GreaseweazleGUILink-Status: OK (Don Mankin)
FluxMyFluffyFloppy
Das Programm macht auf mich einen besseren Eindruck, deshalb habe ich dieses getestet. Programm nach Anleitung installieren und los geht’s. Es wird auch hier das Konsolentool benötigt, den Pfad zum Tool oben in Location eintragen.
Amiga-Diskette lesen
Amiga-Diskette schreiben
Sonstiges
Gehäuse
Komplettlösung

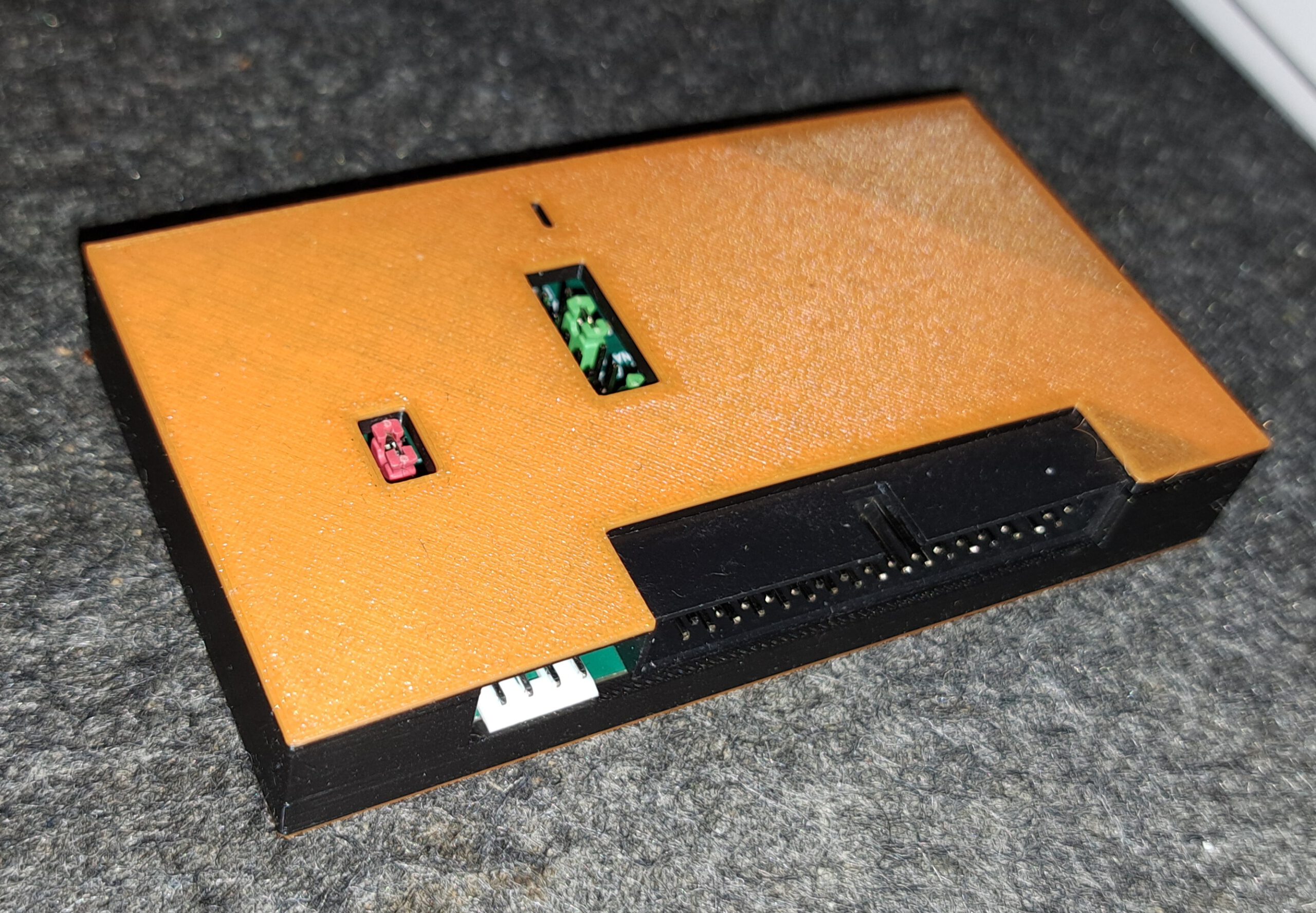

Hier die Komplettlösung mit Platz für ein 3,5-Zoll-Laufwerk.
Slimline Enclosure for Greaseweazle 4.1 and 3.5 inch (Printables)Link-Status: Unbekannt
Nur für die Platine
Eine kleine, schlichte Verpackung.
Greaseweazle V4.1 Slimline Case (Printables)Link-Status: Unbekannt
Generelle Tips
Lötstellen
Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.
Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.
Probleme
Diskette
Wird nicht geschrieben
Jumper Write Enable einstecken und nochmal versuchen.
Spannung zu niedrig am USB-Port, anderen Port oder Kabel wählen.
Kann auf Computer nicht gelesen werden
Tracks und Format überprüfen, mit dem die Diskette geschrieben wurde.
Spannung zu niedrig am USB-Port, anderen Port oder Kabel wählen.
Artery Tool
Oberfläche mit asiatischen Schriftzeichen
Die Datei ArteryISPProgrammer.exe.config in einem Editor öffnen und in die Zeile mit Language ein en-EN eintragen.
Fehler nach Auswahl des USB-Gerätes
Dies scheint mit einem Windowsupdate zusammenzuhängen, ich habe die aktuelle Version der Artery-Software installiert, danach ging es.
Adapter
Wird nicht richtig erkannt
ZADIG kann helfen, den Treiber zu ändern, damit sollte die Platine dann richtig erkannt werden.
Hier findet ihr mehr zum Thema.Link-Status: OK
Welcher USB-Port wird verwendet
Unter Windows kann im Gerätemanager geschaut werden, welcher USB-Port verwendet wird. Durch Anschließen und Abziehen sollte klar werden, welcher Port der richtige ist.
Fazit
| Beschreibung | Wert |
|---|---|
| Erfolgreich | Ja |
| Preis pro Stück | ~18 € |
| Lötdauer | 1/2 Stunde bei vorbestückter Platine |
| Funktion | Klasse |
| Lohnt es sich | Ja – Disketten für diverse Retrorechner am Arbeits-PC vorbereiten ist unschlagbar. |
