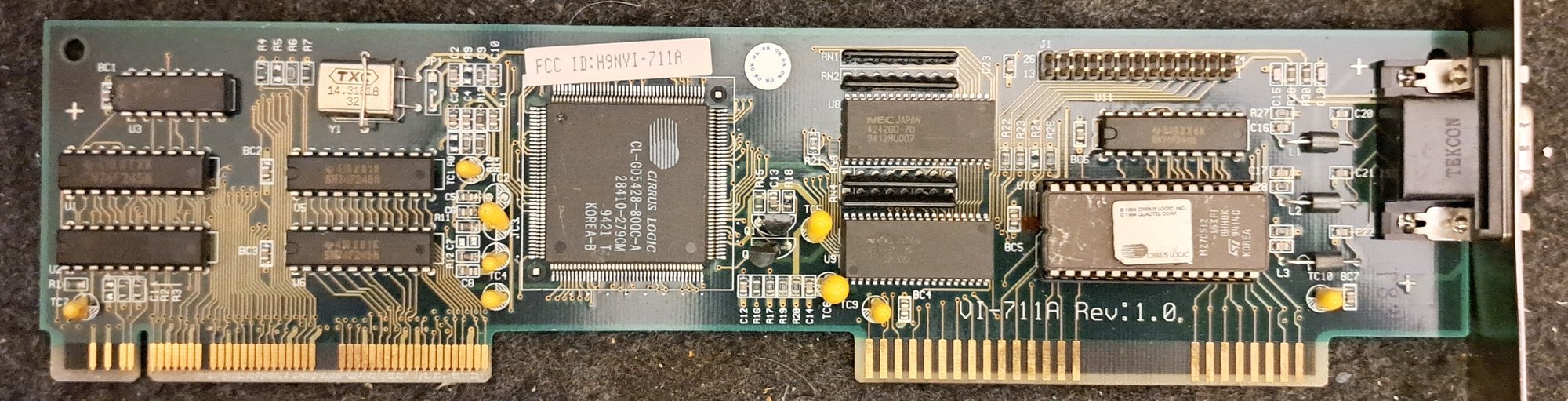

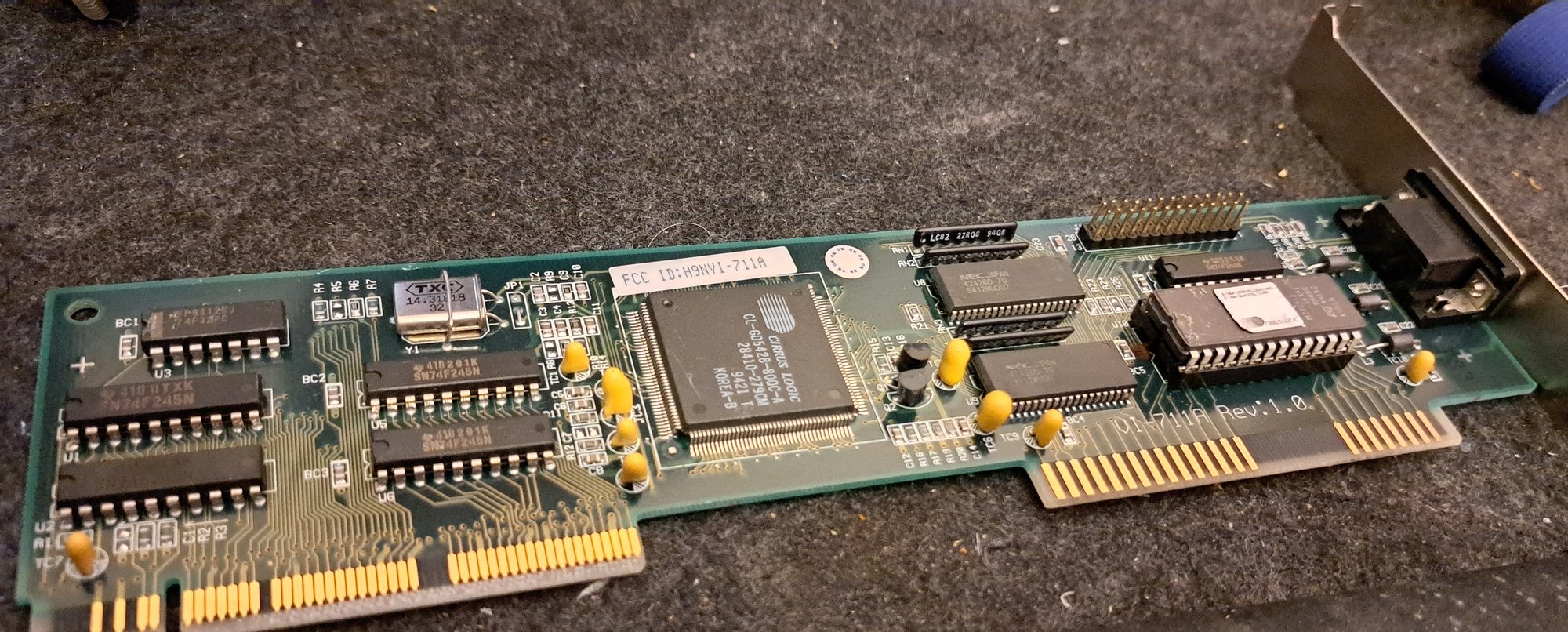

Die ECS VI-711A ist eine VGA-Karte für den VESA Local Bus, gebaut 1994 von Elitegroup (ECS) aus Taiwan. Drauf sitzt der Cirrus Logic CL-GD5428, einer der verbreitetsten Grafikchips der 486er-Zeit. Der Chip bringt RAMDAC und Taktgenerator gleich mit und beschleunigt Windows mit BitBLT und Hardware-Mauszeiger. Mit 1 MB Videospeicher schafft die Karte 1024×768 in 256 Farben oder 640×480 in True Color. Über den 32 Bit breiten VLB ist sie deutlich flotter als jede ISA-Karte und damit genau das Richtige für einen 486er, in dem Doom und Windows 3.11 laufen sollen.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Views

Description

• Hersteller: Elitegroup Computer Systems (ECS), Taiwan (FCC ID H9NVI-711A)
• Modell: VI-711A Rev 1.0
• Bus: VESA Local Bus (VLB), 32 Bit
• Chip: Cirrus Logic CL-GD5428-80QC-A mit integriertem RAMDAC und Taktgenerator
• Speicher: 1 MB DRAM (2 × NEC 424260-70)
• Standards: VGA, SVGA bis 1280×1024 (16 Farben)

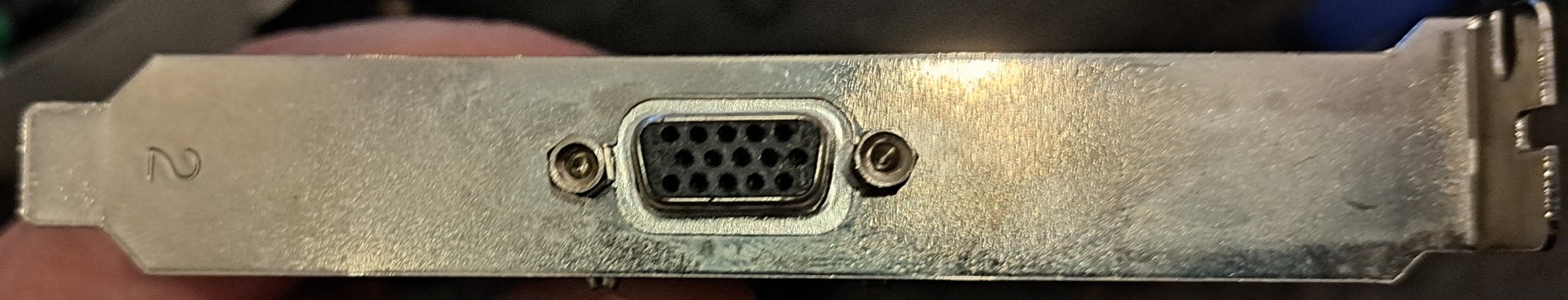

• Ausgang: DE-15 VGA, 26-poliger Feature-Connector
• BIOS: CL-GD542X VGA BIOS 1.41
• Baujahr: 1994
• Lizenz Hardware: nicht offen (kommerzielles Produkt)
• Lizenz Software: BIOS proprietär (© Cirrus Logic, Quadtel)
