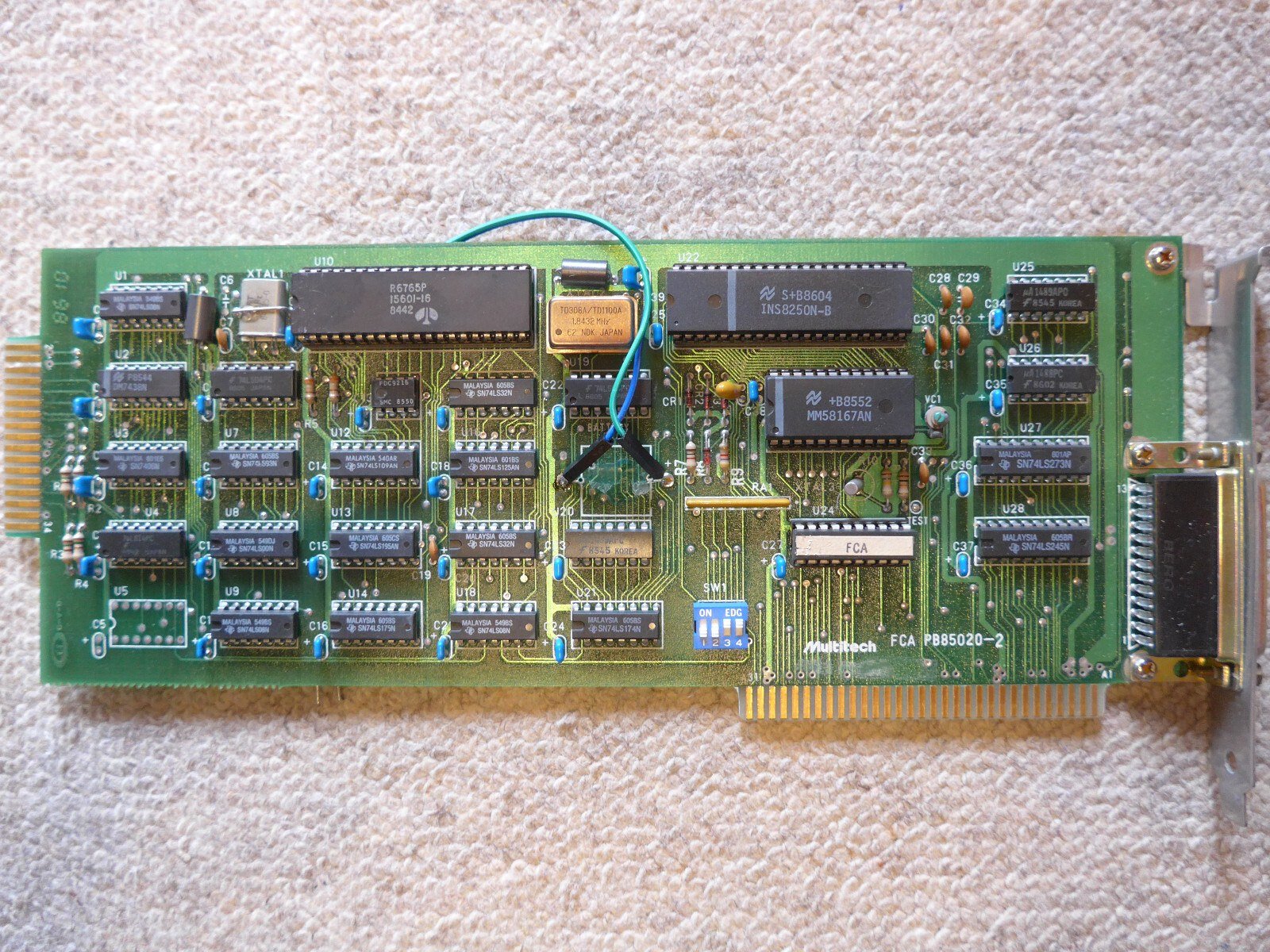

Die Multitech FCA (Platine PB85020-2) ist eine 8-Bit-ISA-Kombikarte aus der Mitte der 80er: Diskettencontroller, serielle Schnittstelle und Echtzeituhr auf einer langen Karte. Gebaut hat sie Multitech aus Taiwan, die Firma, die sich 1987 in Acer umbenannt hat. Für den Disketten-Teil sitzen ein Rockwell R6765P (µPD765-kompatibel) und ein SMC FDC9216 als Datenseparator drauf, für COM2 ein National INS8250 und für die Uhr ein MM58167 mit Pufferbatterie. Damit rüstete man einen PC oder XT in einem Slot mit Floppy, Modemanschluss und einer Uhr aus, die auch nach dem Ausschalten weiterläuft. Mehr als 360 KB bzw. 720 KB schafft der 250-kbit/s-Controller aber nicht.

Was ist ein Preview? Hier zeige ich kurz Hardware, die ich entdeckt, aber noch nicht genauer angeschaut habe. So behalte ich den Überblick und ihr seht schon vorab, was kommt. Sobald ich dazu komme, ersetzt ein ausführlicher Beitrag das Preview. Was zuerst dran ist, bestimmen eure Kommentare oder meine Lust und Zeit ;).

Views

Description

• Hersteller: Multitech (Taiwan, ab 1987 Acer); The Retro Web führt die Karte als „FCA-PC“
• Bus: ISA 8 Bit
• Diskette: Rockwell R6765P + SMC FDC9216, 34-polige Platinen-Steckkante, nur DD (250 kbit/s)
• Seriell: National INS8250N-B, 1,8432-MHz-Oszillator, DB-25 am Slotblech (COM2)
• Uhr: National MM58167AN, Batterie auf der Karte
• Konfiguration: DIP-Schalter SW1 (4-fach)
• Baujahr: um 1986 (Datumscodes 1984–1986)
• Getestet: läuft mit dem Mini-Floppy-Emulator●Link status: OK, mit 360 KB und 720 KB (kein 1,44 MB); Uhr noch ungetestet
• Lizenz Hardware: nicht offen (kommerzielles Produkt)
• Lizenz Software: kein eigenes BIOS; Uhr-Programm nicht angegeben
