Sunflower

Last Updated on 24. November 2021 by sfambach

Wie die Sonnenblume reckt das folgende Projekt seine Blüte (Solarpannel) nach der Sonne. Ein lasergeschnitzter Holzrahmen mit einwenig Technik und schon hat man ein Projekt das nicht nur Kinder begeistert.

Das Modell ist unter dem Begriff „Arduino Intelligent Solar Tracking“ beim schnellen Ali für rund 25-50€ zu finden.

Nach kurzer Recherche im Internet fand ich auch ein paar Beispielprojekte, siehe hierzu auch die Quellenangaben.

Fakten

Bestandteile

  • Vier Licht abhängige Widerstände (LDR) auf Platine
  • Zwei Servos für die horizontale und vertikale Positionierung.
  • Ein kleines Solarpanel
  • Arduino Uno oder kompatibel.
  • Pin-Header Kabel (bei mir waren drei zu wenig dabei)
  • Aufsatzplatine z.B. Sensorplatine oder Motor Platine V1/V2 (Ich habe die Motor Platine V1 Verwendet)
  • Gehäuse aus Holz oder Hartpappe
  • Diverse Schrauben und Abstandshülsen
BeschreibungWert
Servo1 (Horizontaler Servo)SER1 (Pin 9)
Servo2 (Vertikaler Servo )SER2 (Pin 10)
LDR1 Oben linksA1
LDR2 Oben rechtsA0
LDR3 Unten linksA3
LDR3 Unten rechtsA2
Anschluss Motorplatine

Anwendungsbereiche

  • Einfaches Modell für Steuer und Regetechnik
  • Lehrbeispiel um energie effizienter nutzen zu können
  • Solar betrieb von Microcontrollern, wobei der Arduino mehr verbraucht als das Panel liefert ;).

Ansichten

Aufbau

Der Aufbau nach Anleitung gestatet sich problemlos.

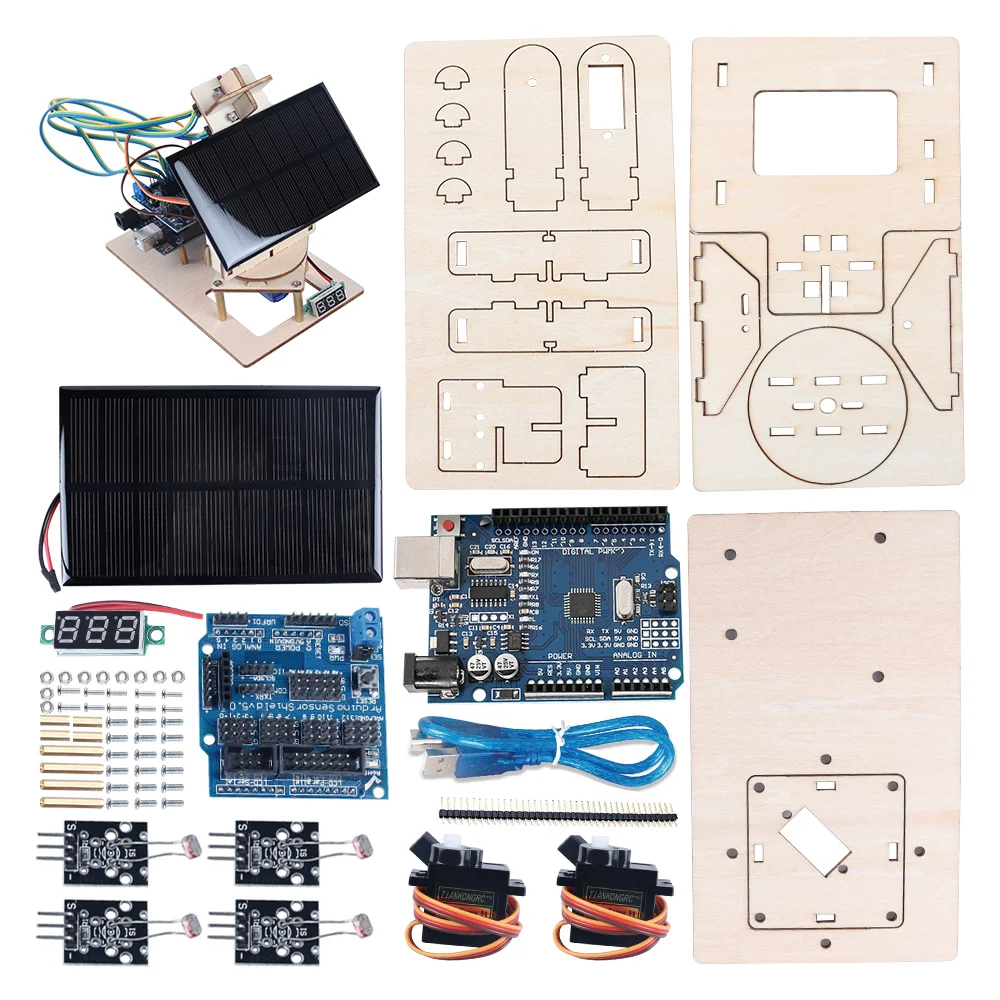

Sunflower – Teile (Quelle: Aliexpress.com)

Es gibt eine Anleitung im Videoformat:

Sunflower – Aufbauanleitungsvideo

und eine PDF Anleitung, leider nur in chinesich. Die Bilder sollte aber ausreichend sein.

https://github.com/shihaipeng03/Sunflower/blob/master/Sunflower%202020%E5%AE%89%E8%A3%85%E8%B0%83%E8%AF%95%E8%AF%B4%E6%98%8E.pdf

Programmierung

Bibliotheken

Es werden keine zusätzlichen Bibliotheken benötigt.

Testprogramm

Als Programm habe ich das folgende Beispiel gewählt.

https://github.com/shihaipeng03/Sunflower

Probleme

Dreht nicht in die richtige Richtung

Überpprüfen ob die Sensoren in der richtigen Reihenfolge angeschlossen sind.

Sonstiges

Optimierung

Für eine rale Nutzung wäre ein größeres/stärkeres Solarpanel nötig.

Anstatt alle LDR Sensoren an einer Stelle zu positionieren könnte man diese an die Ecken des Panels setzen und entsprechend abschiermen. Evtl. würde dies die Messwerte etwas verbessern.

Fazit

Nettes kleine Projekt. Je nach Paket ist fast alles schon dabei. Kann von Kindern ab 8 mit Aufsicht aufgebaut werden. Die Programmierung ist dann eher was für die Größeren. Evtl könnte man hier mit graphischer Programmierung arbeiten.

Verwandte Beiträge

Quellen

https://de.aliexpress.com/af/Arduino-Intelligente-Solar-Tracking.html?d=y&origin=n&SearchText=Arduino+Intelligente+Solar+Tracking&catId=0&initiative_id=SB_20211124005205

https://github.com/shihaipeng03/Sunflower

https://create.arduino.cc/projecthub/Mako_/arduino-sunflower-c4fd84

https://www.instructables.com/Sunflower-Arduino-Solar-Tracker/

https://www.elecrow.com/blog/arduino-sunflower-an-electronic-sundancer.html
