Arduino Nano V3

Last Updated on 4. October 2026 by SuffocationLink status: OK

Der Arduino Nano ist einer der kleinsten seiner Art, aber nicht weniger kraftvoll. Er besitzt einen ATmega328 Controller der Firma Atmel und das Beste ist, er passt auf ein Steckbrett.

Er besitzt 30 Anschlusspins, 15 auf jeder Seite. Als Betriebsspannung Vin benötigt er 7-20 Volt, kann aber auch direkt mit 5V betrieben werden. Hier unterscheidet er sich von den ESP Controllern, die mit 3V auskommen, ist damit jedoch kompatibel zu allen 5V Schaltungen des Arduino.

Use

Robot Projects
Es gibt ein paar Fernbedienungsboards, die den Nano als Grundlage verwenden (Sunfounder, adeept, …)
DIY Projekte, bei denen Platz für den Controller eingespart werden soll.

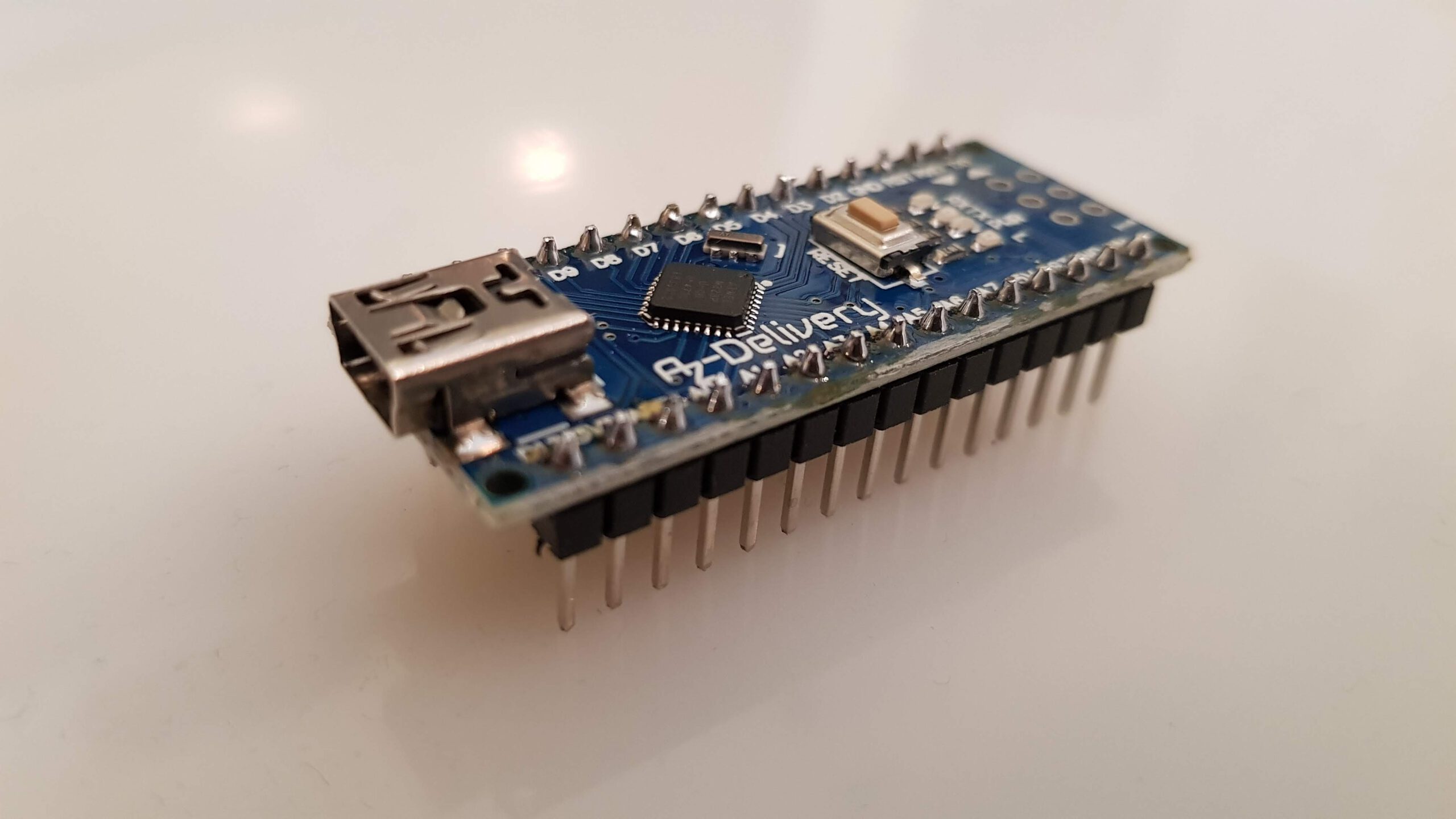

Views

Technical Data

[table “” not found /]

Pinout

Expansion boards

There aren't quite as many expansion boards for the Nano as there are for the UNO, but there are still a fair few.

Nano Zusatzplatine – (Schritt) Motor Treiber von oben

Description	Worth
Motor driver	L298P
Operating voltage [V]	5-12
Motor connections	2 x DC or 1 stepper motor
Maximal Strom Kanal/Insgesamt [A]	2/4
Pin to Motor1/Motor2	D12 / D13
Pin PWM Motor1 / Motor2	D3 / D11
Brake pins	D3 / D11
Current Sensing	A0 / A1

Wenn die Bremsfunktion und Sensing nicht benötigt werden, können auf der Rückseite die Verbindungen durchtrennt werden

Data Sheet L298Link status: Unknown

Prototype board, pins with respective power supply brought out.

This is just a small selection, as there are several more variations on the usual trading platforms.

Commissioning

No additional plugins need to be installed for the Nano; it can be selected in the Arduino GUI under Tools.

Hier meine Einstellungen, bei mir hat es nur mit dem alten Bootloader funktioniert.

Programming

Zur ersten Programmierung verwende ich ein Beispielprogramm der Arduino Gui. In diesem Fall die Blink Applikation, sie lässt die OnBoard LED blinken.

Noch auf den Nano aufspielen

That's how it should look

Flashing LED

Conclusion

Ich habe noch nicht viel mit dem Nano gemacht, er kommt jedoch als vollständiger Arduino Winzling daher und hat sicherlich seine Daseinsberechtigung. Auf Fernbedienungen und überall da, wo wenig Platz zur Verfügung steht, findet er seinen Platz.

Problems

Loading to the controller isn't working.

Lösung: Überprüfen, ob die richtige serielle Schnittstelle ausgewählt wurde. Den Prozessortyp auf ATmega 328P (Old Bootloader) stellen. Siehe hierzu auch den Screenshot im Beitrag.

Ich habe ein paar Projekte am Laufen, die den Nano als Basis verwenden. Einige sind aktuell noch nicht abgeschlossen, werden aber nach ihrer Fertigstellung hier verlinkt.

Arduino Nano 33 BLELink status: OK
Arduino Nano 33 IoTLink status: OK
Preview – Arduino Nano ZusatzplatineLink status: OK
RF NanoLink status: OK
Sunfounder nRF24 Remote ControlLink status: OK
