Last Updated on 27. March 2026 by Suffocation

Steuerplatine um per USB ein bis zwei Floppy Laufwerk anzusprechen zu können. Es werden diverse Formate unterstützt und die Dokumentation ist wirklich ausführlich (siehe Wiki). Man muss das Projekt nicht selbst aufbauen es ist auch bei diversen Europäichen Händlern für rund 30€ zu finden. Dafür gibt es dann für ein paar Euros mehr noch ein schickes Gehäuse dazu.

NACHTRAG: Hätte ich mir mal die Beschreibung vorher durchgelesen, aber nein ich wollte unbedingt die Platine noch bei einer Großbestellung mit drauf packen. Bei dieser Platine empfiehlt es sich aber die Samenkörner (viele kleine Bauteile) schon vom PCB Hersteller aufdampfen zu lassen, somal hier super kleine (SMD 0402) verwendet werden. Ich habe mir nochmal ein paar bestückte Platinen bestellt. Wer die unbestückten haben will sollte sich melden ;).

Link zum Projekt

Link zum Projekt

Views

Facts

• Unterstützt lesen und schreiben von Disketten
• Kann Disketten für PC, Amiga, Amstrad, PDP-11, Musikinstrumente, Industrieequipment … beschreiben.
• Es werden Formate wie ADF, IPF, DSK, IMG, HFE, … unterstützt.

Circuit diagrams

Quelle: https://github.com/keirf/greaseweazle

Positionierungsplan

Auf die einzelnen Bauteile Klicken um mehr Informationen zu bekommen.

Documentation

https://github.com/keirf/greaseweazle

Zusammenbau

Platine

Description	Worth
Gerber vorhanden	Ja
Gerberdatei	LINK
Bestellt wo	JLCPCB
Stück	5 / 5 Bestückt
Preis	16€ / 70€ incl. Versand und Steuern im großen Paket
Special features	Leedfree, Farbe Grün

Hier Konserviert die Gerberdateien, bitte auf der original Seite schauen ob es etwas neueres gibt.

Bauteile

Bitte die Liste der Bauteile der Herstellerseite entnehmen, Ich habe diese Board nicht selbst bestückt.

https://github.com/keirf/greaseweazle/wiki/Design-Files#v41

Thanks to George R. Mezzomo for the hardware layout and collaboration on schematic design. These designs may be freely reproduced: for example, in the manufacture of PCBs by your favourite board factory.

https://github.com/keirf/greaseweazle/wiki/Design-Files#v41

Aufbau

Ich habe nur noch die Pins für die Jumper und die Floppyanschlüsse aufgelötet

Inbetriebnahme

Firmware

Atery tool runterladen

Hier beim Hersteller:

https://www.arterychip.com/en/product/AT32F435.jsp

und hier nochmal konserviert:

• Entpacken
• DFÜ Treiber installieren /Atery_DFU_DRiverInstaller/Artery_DFU_DriverInstall.exe
• Jumper bei Write Enable setzen (Siehe Bild unten)
• Jumper bei 3.3V DFU setzen (Siehe Bild unten)

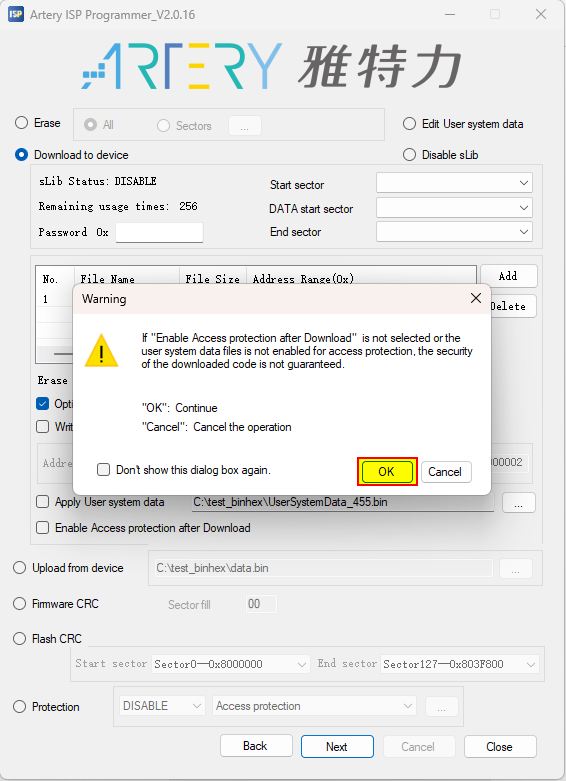

• Artery ISP Programmer starten /Artery ISP Programmer_V2.0.16/ArteryISPProgrammer.exe
• Programmieren (Siehe Bilder unten)
• Danach Programmierjumper entfernen
• Fertig 😉

Nach dem Programmieren nicht vergessen den DFÜ Jumper zu entfernen.

Applikation

Zur Ansteuerung der Platine wird das Konsolenprogramm benötigt.

https://github.com/keirf/greaseweazle/wiki/Download-Host-Tools

Hier die Version die ich für meine Tests verwendet habe. Windows 64-bit x64 (greaseweazle-1.22-win64.zip)

Configuration

Einfacher als das Konsolentool ist eine anständige Oberfläche zu verwenden. Auf der github des greaseweazle sind zwei Tools verlinkt:

• FluxMyFluffyFloppy (Frank Bopple)
• GreaseweazleGUI (Don Mankin)

FluxMyFluffyFloppy

Das Programm macht auf mich einen besseren Eindruck, deshalb habe dieses mal getestet. Programm nach Anleitung installieren und los gehts. Es wird auch hier das Konsolentool benötigt, den Pfad zum Tool oben in Location eintragen.

Amiga Diskette lesen

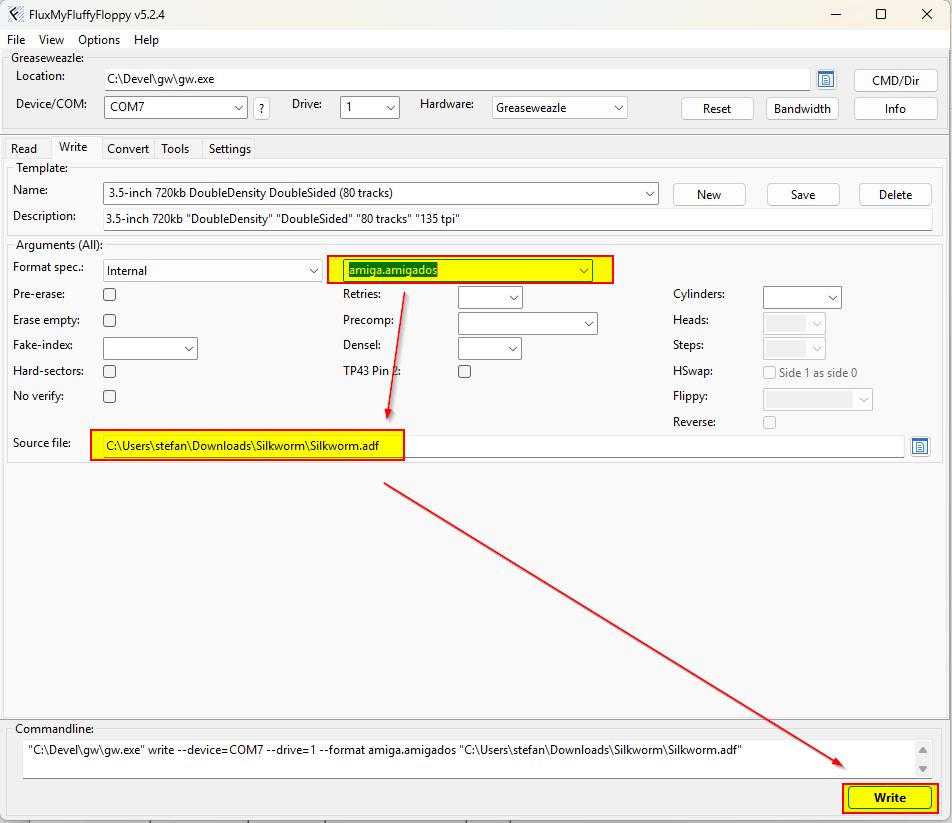

Amiga Diskette schreiben

Miscellaneous

Gehäuse

Complete solution

Hier die Komplettlösung mit platz für ein 3,5 Zoll Laufwerk.

https://www.printables.com/model/1232091-slimline-enclosure-for-greaseweazle-41-and-35-inch/files

Nur für die Platine

Eine kleine, schlichte Verpackung.

https://www.printables.com/model/653462-greaseweazle-v41-slimline-case

Generelle Tips

Lötstellen

Lötstellen gerade an den IC’s nochmal genau, am besten mit dem Microskop oder Lupe, auf Kurzschlüsse und Kontakt prüfen. Durchmessen mit Multifunktionsmeter bzw. Durchgangsprüfer.

Bei kleinen Lötkontakten bei Durchlochbauteilen möglichst Flussmittel verwenden, macht das Leben einfacher und erhöht die Verbindungsqualität.

Problems

Diskette

Wird nicht geschrieben

Jumper Write enable einstecken und nochmal versuchen.

Spannung zu niedrig am USB Port, anderen Port oder Kabel wählen.

Kann auf Computer nich gelesen werden

Tracks und Format überprüfen in den die Diskette geschreiben wurde.

Spannung zu niedrig am USB Port, anderen Port oder Kabel wählen.

Artery Tool

Oberfläche mit asiatischen Schriftzeichen

Die Datei ArteryISPProgrammer.exe.config in einem Editor öffenen und in die Zeile mit Language ein en-EN eintragen.

Fehler nach Auswahl des USB Gerätes

Dies scheint mit einem Windowsupdate zusammen zu hängen, ich habe die aktuelle Version der Artery Software installiert danach ging es.

Adapter

Wird nicht richtig erkannt

ZADIG kann helfen den Treiber zu ändern damit sollte die Platine dann richtig erkannt werden.

Hier findet ihr mehr zum Thema.

Welcher USB Port wird verwendet

Unter Windows kann im Gerätemanger geschaut werden welcher USB Port verwendet wird. Durch anschliessen und Abziehen sollte klar werden welcher Port der richtige ist.

Conclusion

Description	Worth
Erfolgreich	Ja
Preis Pro stück	~18 €
Lötdauer	1/2 Stunde bei vorbestückter Platine
Function	Klasse
Lohnt es sich	Ja – Disketten für diverse Retrorechner am Arbeits PC vorbereiten ist unschlagbar.
Einschränkungen	–

Related Posts

• Retro Project – FDC USB Floppy Disk Controller
• Retro Project – Floppy Disk Controller (isa-fdc)
• Retro Project – ROMOS
• Retro Project – USB to RS232 Mouse Adapter
• Retro Project – Monotech ISA DoubleROM
• Retro Project – ATX Form Card
• Retro Project – ISA Boot EEPROM Card
• Retro Project – Mini ISA ROM Card
• Retro Project – XT-CF-Lite Version 4.1
• Retro – XT-IDE (BIOS)

Sources

To the project

GITHUB Link

Teileliste

Gerberdateien

Retro pages

https://archive.org – Old software, magazines, manuals, and much more.

https://theretroweb.com – PC Hardware Directory.

https://www.winhistory.de/index.php – DOS, Windows Version Descriptions.

Win 3.1x Tools and Tricks

Retro Forensics

https://forum.classic-computing.de/forum – German/English forum with many retro computer enthusiasts.

https://www.vogons.org – I have found many tips on hardware here, they also have a driver directory.

https://www.dosforum.de – Forum with strict rules and very helpful regarding DOS, Windows questions are not welcome.

https://dosreloaded.de – DOS, hardware repairs, BIOS files and more.

https://www.winhistory-forum.net DOS and Windows history.

Retro Shops

https://ram-co-shop.de - PC parts, including newer ones, have ordered a lot from there and it's always worked.

http://www.amoretro.de – Sold on eBay and has a nice directory of old hardware

https://retroreiz.de – Atari, Nintendo, Sega and others.

https://www.retroworld.info/de – Stickers, signs and more.

https://retesa-nb.de – Older PC hardware

https://www.retro8bitshop.com – C64 tricky

Logbook

Date	Description
21.08.2024	Platine bestellt
30.08.2024	Erhalten
11.04.2025	Platine erhalten Beitrag erstellt.
12.04.2025	Platinen nochmal bestückt bestellt.
05.07.2025	Restliche Platinen mit Pins und Floppyanschlüssen bestückt
06.07.2025	Beitrag finalisert, nächste Schritte mit 5 1/4 Zoll Laufwerk testen
20.09.2025	– Neue Lieferung bekommen, mit Pins versehen und die Firmware aufgespielt. – Für die neuen Boards über 50€ Zoll bezahlt. – Hierbei ein paar Probleme gehabt und dokumentiert.
28.11.2025	2 Gehäuse hinzugefügt
29.11.2025	Bilder vom Gehäuseausdruck hinzugefügt
30.12.2025	Bilder von Gehäuse hinzugefügt
27.3.2026	Fehler durch zu wenig Spannung am Geräte zu den Problemen hinzugefügt
